1打開DTU參數配置工具configtool

　　選擇DTU型號

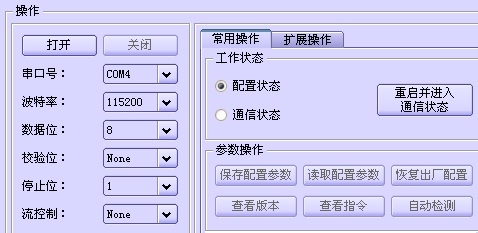

　　選擇串口號，波特率115200數據位8校驗位NONE，停止位1，控制流NONE

　　(一般只要選擇串口號就可以，其他的按照系統默認就可以了)確定工作狀態是配置狀態

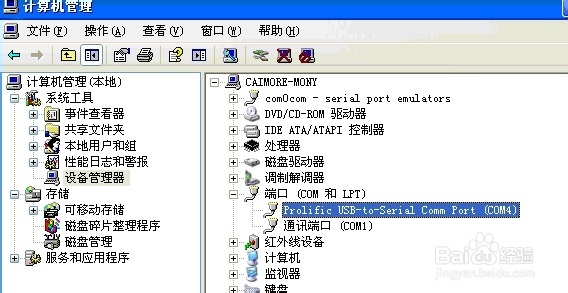

　　串口號查看

　　右擊“我的電腦”圖標點擊管理，選擇設備管理器，查看端口(com和LPT)

　　打開串口

　　日志里提示打開串口成功請給設備上電或重新上電這時候我們在接上電源或是(重新上電)

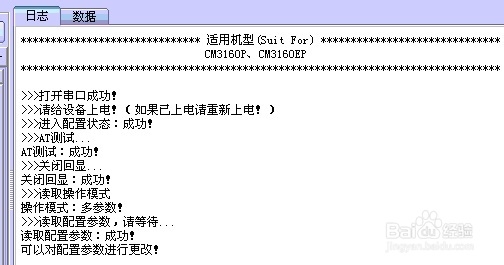

　　上電后數10秒到1分鐘左右(不同型號的DTU啟動時間不一樣)當日志里顯示以下信息是就可以進行配置了。

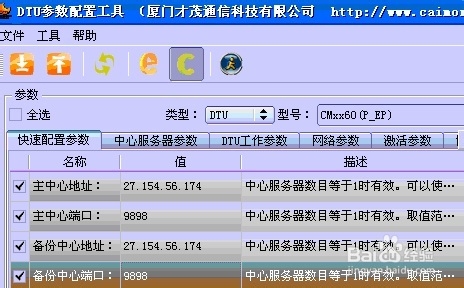

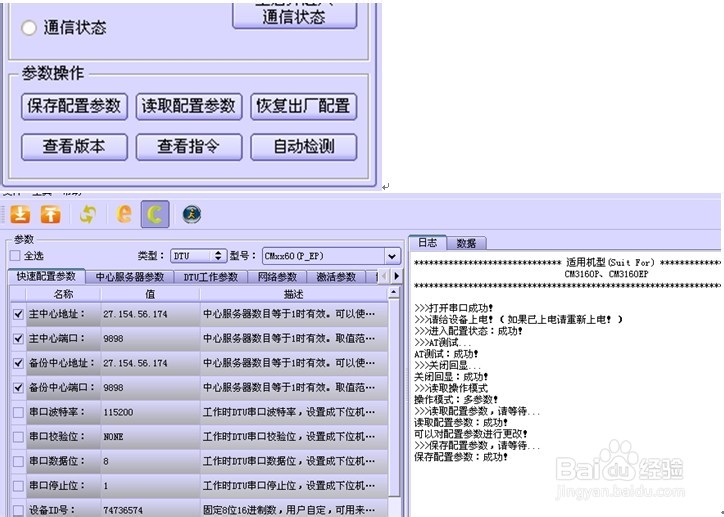

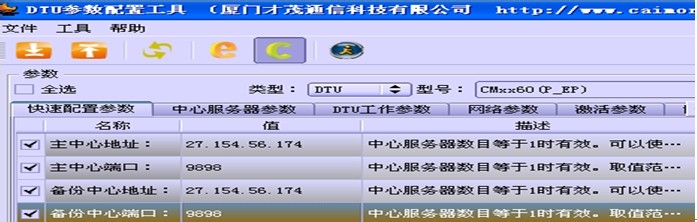

　　在快速配置參數里我們只要更改主中心地址，端口和備用中心地址，端口(最好主中心和備用中心連個都寫一樣)

　　2數據中心的地址就是我們這臺電腦訪問internet的外網IP，由于現在大部分的電腦都是連接路由器的。所以主中心地址就是路由器通過運營商獲取到的外網ip，而中心端口就是路由器映射到我們的電腦要開啟的端口(以下用艾泰路由器截圖做說明。)

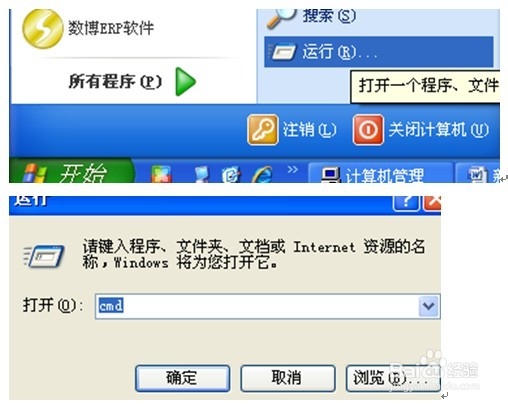

　　查看本機的電腦網關，點擊開始菜單—》運行

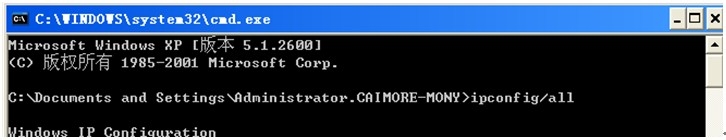

　　輸入ipconfig/all然后回車

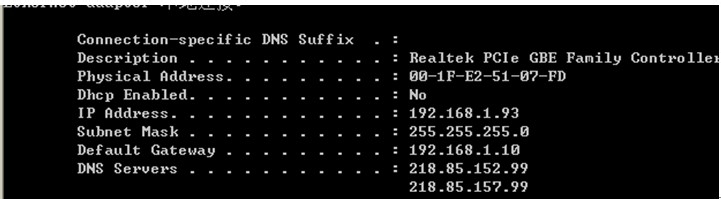

　　查看default gateway 192.168.1.10

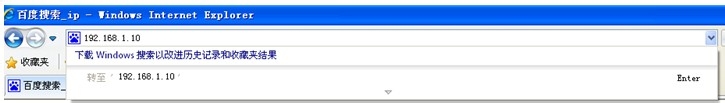

　　打開IE瀏覽器輸入192.168.1.10回車

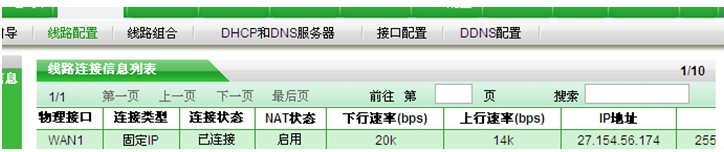

　　輸入用戶名和密碼，進入路由器界面查看系統運行狀態。就可以看到我們要的路由器的外網(wan口)ip地址了。27.154.56.174

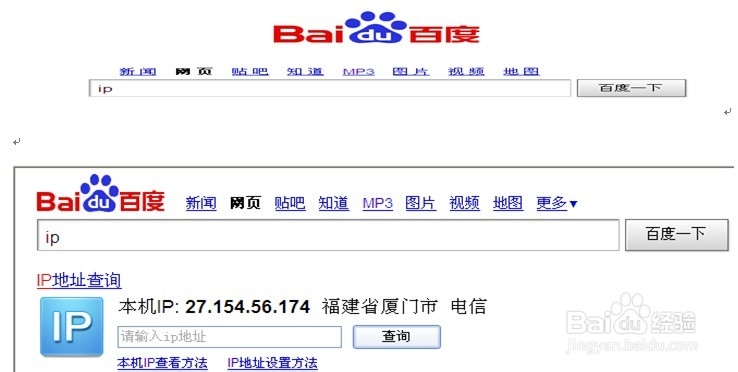

　　其實這個外網IP地址我們也可以同過百度IP查看得到如下圖：

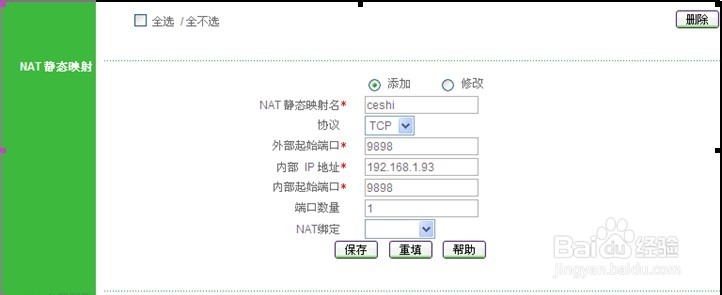

　　然后就是端口映射了。(我們要做的是把本機當做服務端所以我們要把DTU連接到中心地址映射到我們的本臺電腦。這樣就做到了DTU通過3G網絡連接到我的路由器上然后在映射到我的電腦(服務端))

　　192.168.1.133是本機電腦的IP，內部起始端口和外部起始端口就是映射的端口(一般設置一樣)

　　3現在回到配置dtu界面

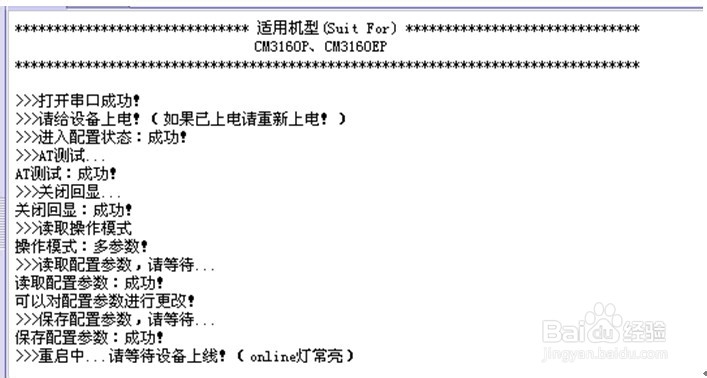

　　配置好后點擊保存配置，知道日記里顯示保存設置成功。

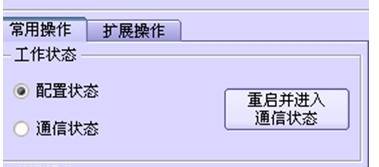

　　點擊重啟并進入通信狀態

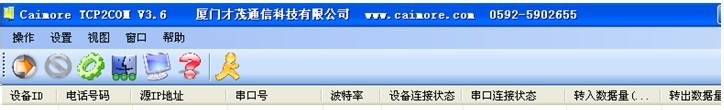

　　4打開虛擬串口軟件tcp2com

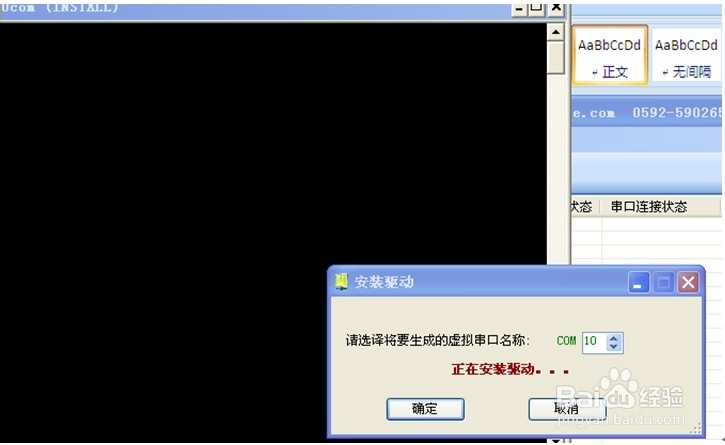

　　點擊操作菜單—》選擇增加虛擬串口

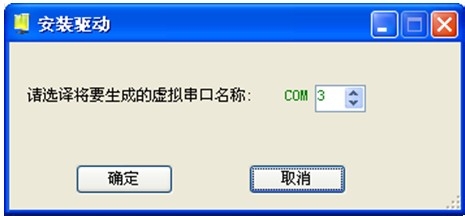

　　Com口名稱可以隨意輸入，最好不要和本機的真實的串口一樣就可以，以免引起混亂。

　　一直點擊下一步然后等到安裝完成后為止。(一般會提示安裝2次找到新硬件。)

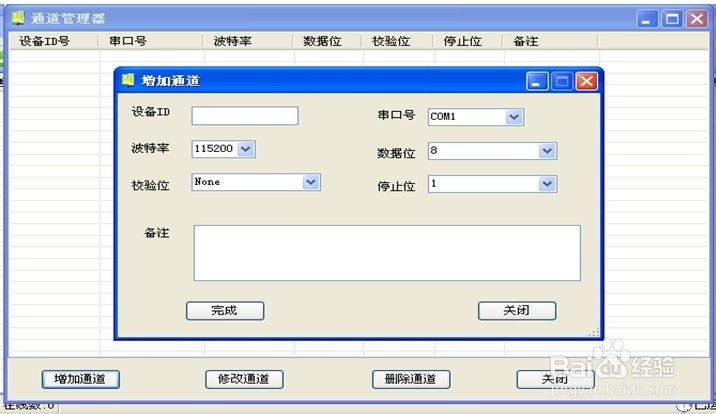

　　接下來就是增加通道，點擊-》通道管理器，選擇我們剛才增加的虛擬串口，和填入設備ID(就是我們上面配置DTU時候看到的設備ID)其他按照默認的就好。

　　再來是點擊-》設置，填入映射的端口號，然后在啟動服務

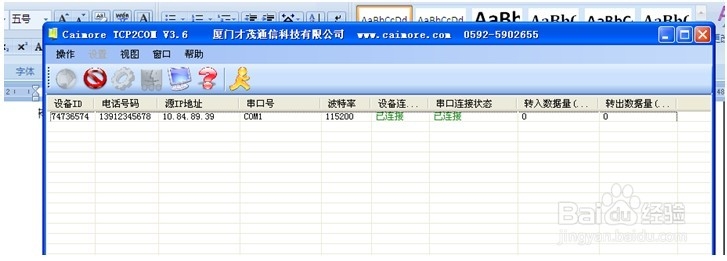

　　串口連接狀態是指虛擬串口是否有創建成功，設備連接狀態是指DTU是否有連接上來。

　　一般開啟服務后過幾秒鐘時間就回連接上來。

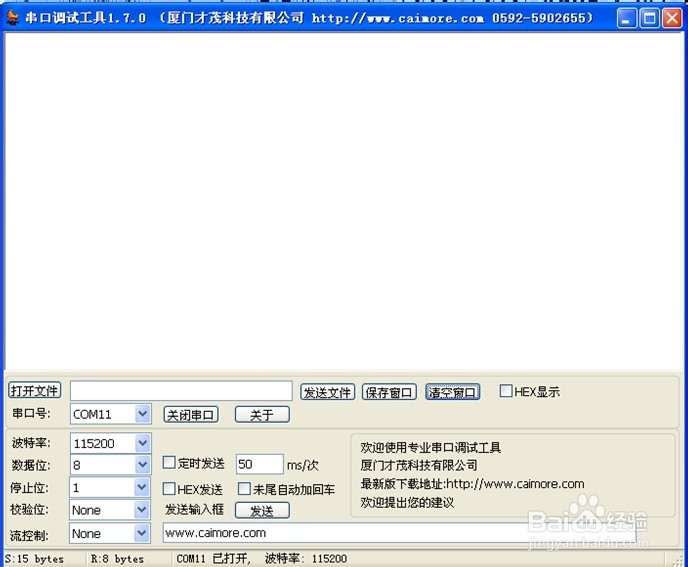

　　可以打開串口工具開啟剛才創建的虛擬端口，和DTU配置工具進行通訊。
