寫這篇文章的目的很簡單，教大家怎么看CPU-Z軟件的顯示結果，鑒于不少電腦愛好者新人朋友對CPU-Z檢測出來的結果不太了解或者存在一些疑問，比如CPU-Z檢測結果是否準確、能否作為鑒別真假處理器的依據等等，下面本文將統一解答。

CPU-Z的處理器選項卡下顯示的參數就是處理器的核心參數知識，下面我們具體來解讀看。

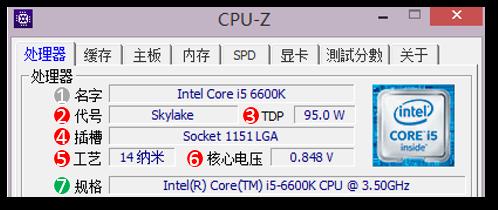

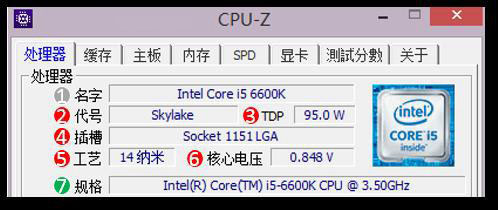

圖為Intel六代I5-6600K的CPU-Z檢測結果

①名字

CPU-Z檢測結果出來之后，第一欄叫“名字”，但是這個“名字”只具有參考價值，如果你看CPU-Z檢測的處理器型號是看“名字”這一欄，只能說明你并不會用這款軟件。

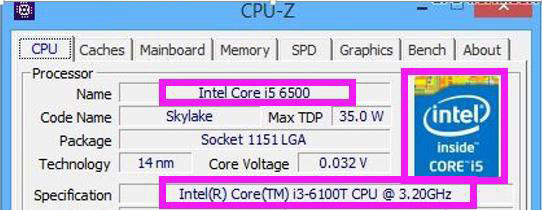

CPU-Z經常會出現這樣的檢測結果，名字和規格顯示的結果并不一樣，這是為什么呢？我之前已經說了，名字欄可以理解為這是CPU-Z拿到處理器后與自身數據庫比對后第一反應的結果，這個結果對檢測ES型號不顯的處理器有一定的幫助，而對于我們正式版或者正顯型號的產品，只會多幾分誤導，所以小白們，千萬不要去看【名字】這一欄參數！

②代號

即為核心代號，用于區分處理的核心架構，比如Skylake就是我們常說的進入酷睿I時代的第六代處理器核心代號，第五代是Broadwell，而第四代則是Haswell。

③TDP熱設計功耗

這個參數非常難解釋！絕大部分人都不懂什么是TDP，小白們以為TDP越大功耗越大，但并非如此！現階段最通俗的解釋就是：同一系列處理器，TDP越大，性能越強。TDP是一個可以修改的參數，并不是實際功耗，而至于怎么修改，英特爾以及OEM制造商可以根據他們對處理器的預期表現而進行設定。I5-6600的TDP是65W，而到了6600K就被設定在95W，這是為什么呢？TDP設定的越高，處理器就越不容易降頻，這對6600K的超頻表現就越不容易產生限制。

很多至強E5的TDP設在130W甚至更高，這是因為這些服務器、工作站處理器經常需要高負載運行，所以TDP定的高一些就不容易出現性能下降。而在日常使用中，這些處理器的實際功耗往往都要低于TDP是95W的普通桌面處理器。有人問我，為什么E3-1230V3沒有核芯顯卡，TDP在80W，而I7-6700有核芯顯卡，頻率和E3一樣，TDP卻只有65W？因為至強E3系列主要是為工作站所設計，高負載的數據設計、渲染都會對處理器的穩定性產生極大的依賴，TDP為80W的E3-1230V5在這一過程中的表現一定是要比I7-6700更加穩定的！而我們日常家用環境下，不帶核芯顯卡的E3實際功耗是要略低于I7的。

④插槽

其實這個翻譯是通俗化了的，因為準確的英文翻譯過來是封裝形式。最通俗的講，LGA就是我們所說的觸點式接口的處理器，包括絕大部分的英特爾桌面級處理器以及AMD的皓龍系列處理器；PGA就是我們所說的針腳式處理器，包括可以更換的移動版處理器以及絕大部分的AMD桌面處理器；BGA封裝就是焊接在主板上的形式，無法更換。

⑤工藝

制造工藝納米數越小，代表越精細，處理器也就越先進。第四代Haswell處理器為22納米制造工藝。

⑥核心電壓

同一架構處理器的核心電壓在同一主頻率的對比中，電壓越低代表處理器的體質越好，但是經常有人拿著0.1V、0.3V的核心電壓問我們，我這處理器體質是不是很牛？！兄弟我只想告訴你，你這個明顯是主板檢測錯誤?，F階段處理器的核心電壓幾乎是不可能低于0.7V的！

⑦規格

這一欄才是檢測重點！一款正式版的處理器會在規格欄顯示出完整的處理器型號以及設定的標準主頻。

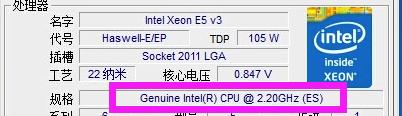

上圖，如果檢測出來的型號后面還有ES字樣，說明這是一顆QS（品質確認）版的處理器，雖然也是屬于工程測試版處理器的一種，但是這種處理器和正式發售的型號已經幾乎沒有差別，價格上也只是比正式版略低。

此外，像這種只有一個主頻，沒有任何型號顯示的處理器，就是標準的ES不顯測試版處理器了，這種處理器因為屬于測試型號，或多或少都存在一定的問題，因此不建議新手購買這些。不過，這些處理器價格便宜。

現在淘寶上許多奸商自創“QS不顯“這種叫法來迷惑消費者！記住，只要能被歸類到QS類別下的測試版處理器，是一定可以在規格欄看到具體的型號的！如果看不到，就是ES不顯！就不值錢！

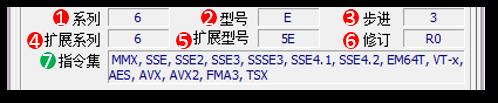

1~6是絕大部分用戶看不懂的類目，那么它們代表什么意思呢？

①和④是一對，這組數據并沒有什么意義，所有的英特爾處理器的系列/擴展系列都是6/6！所有AMD處理器的系列都是F，擴展系列有些是F，有些是15。所以這組數據意義不大。

②和⑤是一對，這組數據其實是處理器架構的決定數據，比如E/5E就代表Skylake，而C/3C就代表Haswell，而7/17就代表酷睿2。

③和⑥是一對，這組數據相對比較重要，同一型號的正式版處理器如果修訂號存在差別，那么其實際功能也會存在差異。比如說酷睿2四核Q6600，G0修訂號代表TDP是95W，而B3修訂號代表TDP是105W。如果你去淘寶買當下熱門的E5-2670，賣家會強調他們賣的是C1版還是C2版，C2更貴一些，因為C2版在C1的基礎上加入了對VT-d虛擬化技術以及TXT可執行信技術的支持。然而，這兩個技術對普通用戶并沒有什么卵用。買ES處理器的用戶也需要關注修訂號，修訂號越新的CPU相對存在的BUG也會更少一些。

⑦指令集

其實吧，這個翻譯不合理，CPU-Z所列出來的指令集都是擴展指令集，連最本質的X86指令集都沒有列上去。所以我們應該叫⑦為擴展指令集。

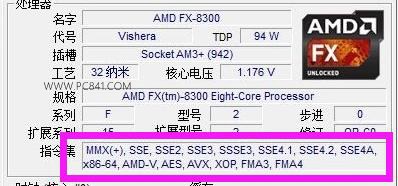

下面給大家非常通俗的解釋一下這些擴展指令集的功能，讓你也可以更專業一點。

MMX

MMX是X86處理器首個加入的擴展指令集，于1997年首次出現在奔騰MMX處理器中，是處理器中最重要的提升多媒體性能的擴展指令集，AMD的MMX（+）是對MMX指令集進一步完善之后的結果（AMD原先還有個3D NOW！指令集）；

SSE家族

SSE指令集家族本質上是MMX的延伸，主要還是提升了處理器的多媒體能力以及運算性能。其中SSSE3指令集是英特爾酷睿架構的標志，當然，它后來也被應用在AMD處理器中。AMD的SSE4A可以理解為是對SSE4系列指令集的補充；

【EM64T（英特爾）/X86-64（AMD）】具備這兩種擴展指令集的處理器就是我們所說的64位處理器，可以安裝64位操作系統。AMD早在2003年就已經將64位擴展指令集應用在自家消費級處理器上，英特爾則是晚了好久；

【VT-X（英特爾）/AMD-V（AMD）】虛擬化技術，最早是由AMD向廣大用戶普及的，英特爾之前只有高端處理器才有這一指令集；

【AES】加密運算指令集；

【AVX/AVX2】浮點運算擴展指令集，這一指令集極大地提升了處理器的浮點運算能力；

【FMA3/FMA4（AMD）】FMA指令集可以看做是AVX的補充集或者子集。

【TSX】TSX命途多舛，一度在Haswell以及Broadwell處理器上被禁用，因為存在運算BUG，TSX的設計初衷是為了提升處理器多線程運算的效率。

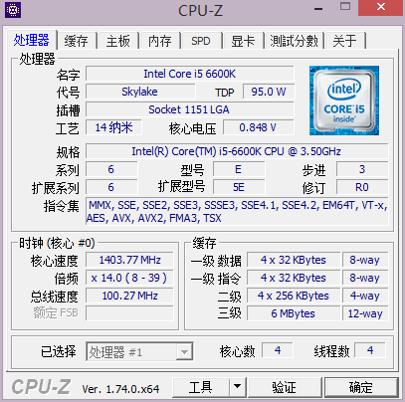

下面也是重點：

①核心速度

指的是當前處理器核心的速度！很多人總是問為什么我的I5-4590明明主頻是3.30GHz，現在只有1.6GHz或者其他達不到標稱的頻率？？

這是因為英特爾處理器支持EIST增強型節能技術（2003年以后處理器基本都有這項技術），處理器會根據當前任務量（負載高低）而在最低頻率（Haswell之后是0.8GHz，之前一般是1.2~1.6GHz）與最大睿頻之間自由切換頻率?。?！所以不要對你的處理器頻率總是一直變啊變感到擔心！如果哪一天它卡在某個頻率不會動了，你才應該感到擔憂！

AMD同樣有類似節能技術，叫“涼又靜”。

【②倍頻/③總線】倍頻X總線=主頻。處理器節能技術實現的關鍵就是倍頻一直在變。

【關于英特爾總線的說明】從第二代處理器開始，英特爾使用了DMI總線，頻率是100MHz，但是根據主板上的時鐘發生器的差異，這個頻率幾乎不可能正好100，一般都是99.76~101之間。如果你的操作系統支持HyperV虛擬化，并且你將它開啟，你的總線速度會進一步降低到96MHz左右，并且VT-X也會在CPU-Z的檢測中消失。

【④額定FSB】FSB前端總線是一種淘汰的總線技術，應用在奔騰4~酷睿2期間的處理器中，其頻率與外頻的關系式：FSB=外頻X4

【處理器緩存】

【⑤一級數據/⑥一級指令】

英特爾所有的處理器每一個核心都是同時具備一級指令緩存以及一級數據緩存的。有幾個物理核心，CPU-Z就會在這里寫上X核心數目（圖中為四核I5，所以X4）。

AMD處理器的話，采用模塊化架構以來，每個核心單獨擁有一級數據緩存，但是指令緩存則是一個模塊中的兩個核心共享的。

【⑦二級緩存】

英特爾處理器現在一般都是每個核心分配256KB二級緩存，從第一代酷睿I開始都是如此。

AMD的二級緩存是每個模塊共享的。

【⑧三級緩存】

不論英特爾處理器還是AMD處理器的三級緩存都是所有核心共享的。

【擴展】四級緩存：英特爾采用iris Pro系列核芯顯卡的CPU都擁有128MB或更大的四級緩存，這個參數只有在AIDA 64的CPU檢測中才能看到，如下圖：(i7-5775C的緩存分布）

【核心數/線程數】核心數就是代表物理核心的數目，四核處理器這里就顯示4.支持超線程技術的處理器，線程數就是核心數的2倍，千萬不要把線程數當作核心的數目來看待！兩者存在本質區別！任務管理器中的處理器負載框框的數目代表的是線程數?。?！所以不要被任務管理器給騙了！
