組裝計算機裝機圖文教程 第六代i76700GTX960電腦組裝圖解 下面給大家分享2016組裝電腦裝機教程，是最新第六代平臺的，任何配置大家都可以參考。

　　在裝機之前，裝機之家先來介紹一下這套Intel第六代Skylake平臺配置：

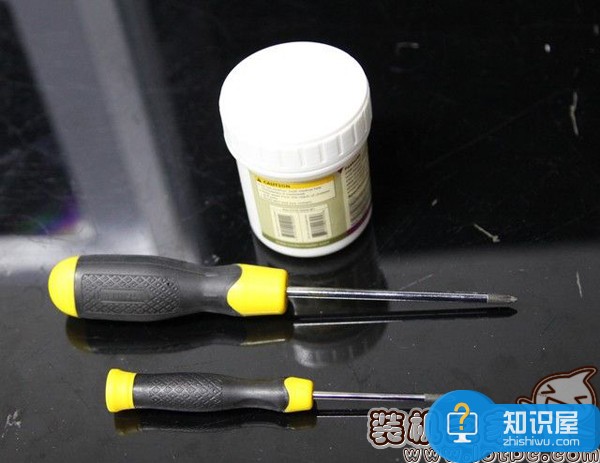

　　以上就是裝機的電腦配置，配置上就不要參考了，我們只是演示一下裝機全過程而已，所以硬件都是東拼西湊的，裝機前，我們先準備一些工具，比如螺絲刀、硅脂，硅脂一般如果您的散熱器自帶的硅脂就不需要了：

　　一、裝機教程之安裝CPU過程

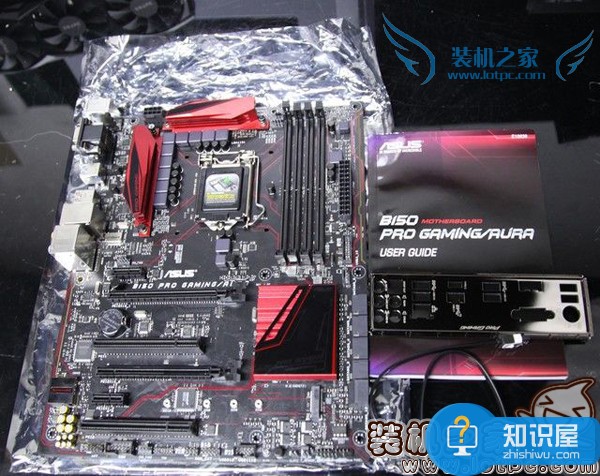

　　首先我們先將CPU安裝入主板的CPU插槽中，把主板從盒子中取出，放到主板盒子的上面，如下圖所示：

　　安裝前先確定你選用的主板是否可以兼容你的CPU，選擇一定需要注意，如果接口不一樣，強行安裝會導致主板CPU插槽針腳彎針，嚴重直接報廢主板，比如i7 6700的處理器，其搭配的主板就需要是intel 100系列的主板，即LGA 1151接口。

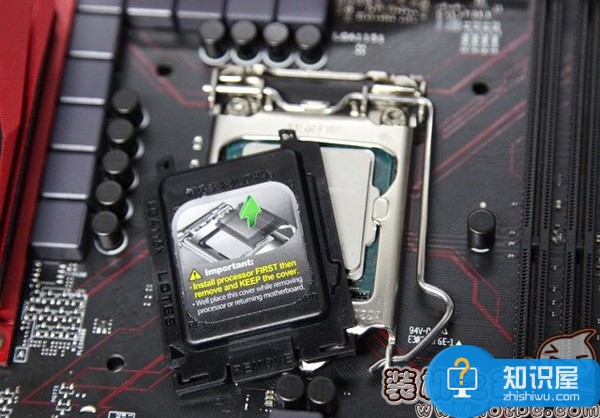

　　首先我們打開主板CPU插槽邊的拉桿，黑色CPU塑料保護蓋不需要拆下來，一會安裝CPU的時候會自動掉下來；

　　打開CPU壓板，接下來我們可以把CPU放入主板CPU插槽中，注意CPU插槽上要與CPU的缺口對應，三個防呆位非常明顯，如下圖所示：

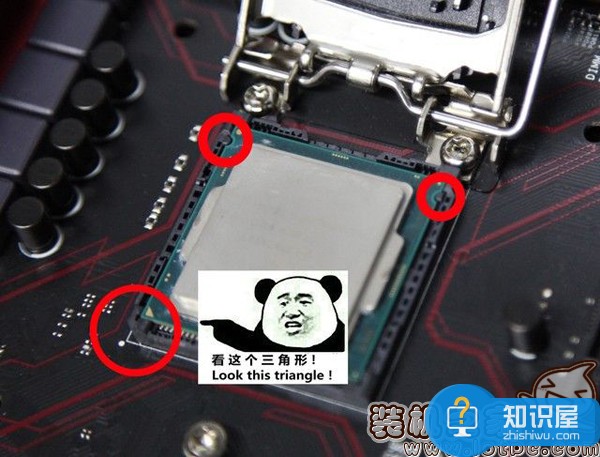

　　一般主板CPU插槽邊上有一個圓點標示，我們只需要將CPU的三角形標示對準主板上的圓點標示安裝即可，有些主板可能是別的形狀標示，大同小異，CPU放入了CPU插槽中后，把壓板蓋上，拉桿還原即可。

　　拉桿歸位后，黑色塑料蓋板自動彈出；

　　CPU安裝完畢！CPU安裝的時候一定需要注意CPU插槽中針腳，千萬不要搞彎了，安裝過程雖然簡單，但是一定要細心。

　　二、安裝CPU散熱器

　　安裝CPU散熱器前，我們要涂抹散熱硅脂，如果CPU散熱器底部帶有硅脂，則不需要再涂抹硅脂了，不要太多量，以防溢出，少量均勻涂抹即可；

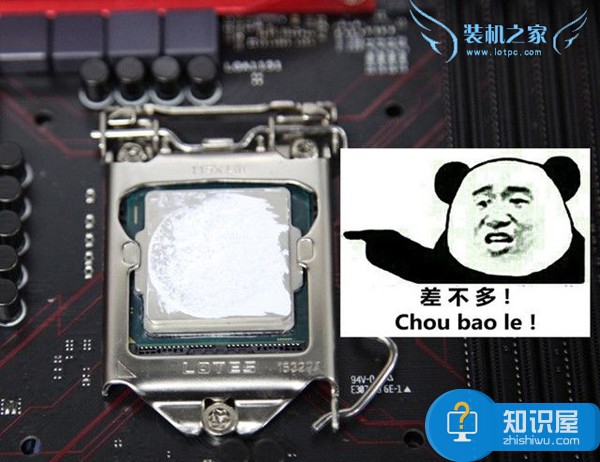

　　將硅脂涂抹在CPU中心位置即可；

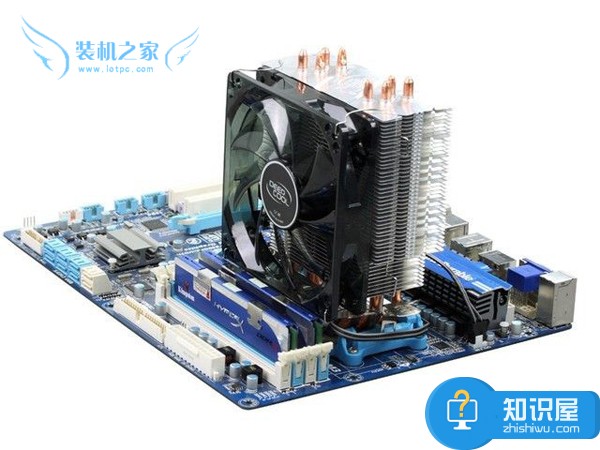

　　因為Intel原裝散熱器是下壓式散熱，所以我們可以采用任何方向來安裝，當然為了供電線能更方便的插入主板的供電接口，我們首先要找到主板上標有CPU_FAN的4 Pin接口，然后選擇一個合適的“體位”安裝散熱器，如上圖。如果你選用的是一款側吹式散熱器，一定要保證散熱風扇將熱風吹向背板方向，這樣更有利于機箱內部熱量排出，如下圖所示：

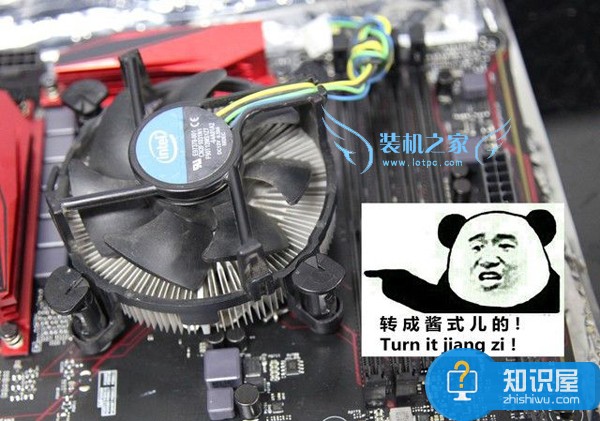

　　Intel原裝散熱器安裝非常簡單，只需要將四個卡扣旋轉至如圖所示，拔出，對準安裝位，輕輕按下四個卡扣，咔咔咔咔，即可安裝完成。

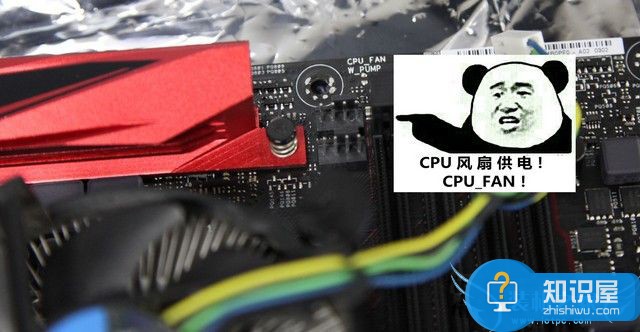

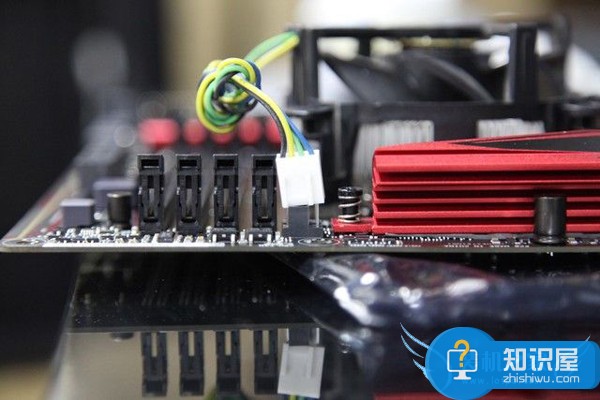

　　CPU散熱器安裝完畢了，一定要記住給CPU散熱器供電，如下圖所示，將CPU散熱器供電接口插到主板CPU_FAN的接口上即可（主板上都會有標示）。

　　供電插頭插好之后，CPU散熱器就安裝完畢了。

　　三、裝機教程之安裝內存條

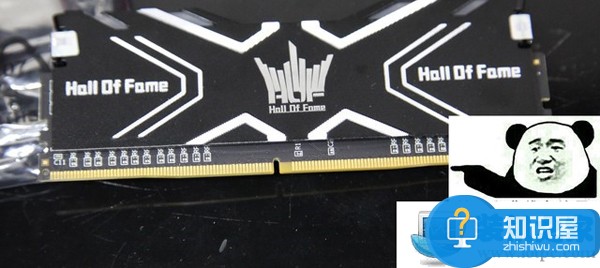

　　內存條安裝方法非常簡單，您只需看到內存金手指缺口的位置和主板內存插槽的位置對準插入并且按下即可，一般主板帶有四條內存插槽，按距離CPU從近到遠依次為1、2、3、4號，如果您是單根內存最大插入第1號內存插槽中，兩條內存的話可以組建雙通道，即插入1、3號內存插槽即可。

　　以下就是我安裝內存的圖示，小編是兩根內存，插入1,3號內存插槽組為雙通道。

　　內存安裝完畢！簡單吧！

　　四、裝機教程之機箱安裝

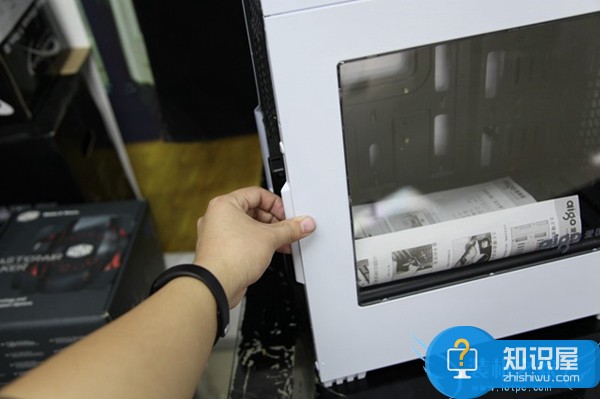

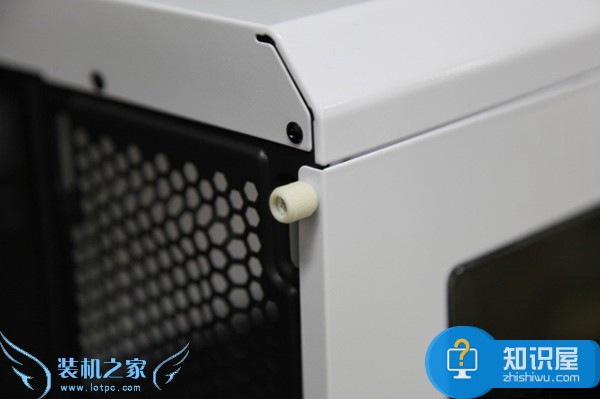

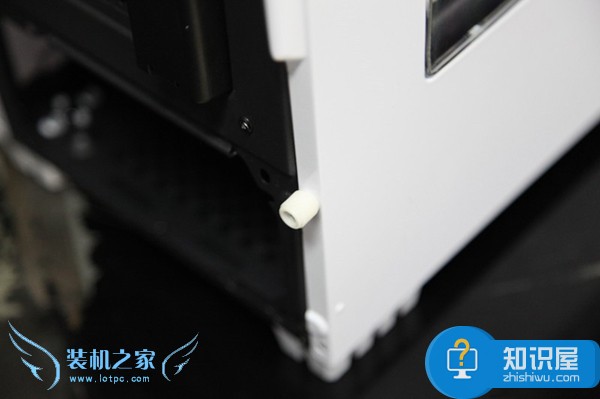

　　接下來我們開始機箱安裝，我們先來拆解一下這款機箱，首先我們擰下機箱側板的手擰螺絲，不是手擰螺絲，那么您使用螺絲刀擰下螺絲即可，如果機箱需要走背線的話，那么機箱兩邊側板都需要下下來。

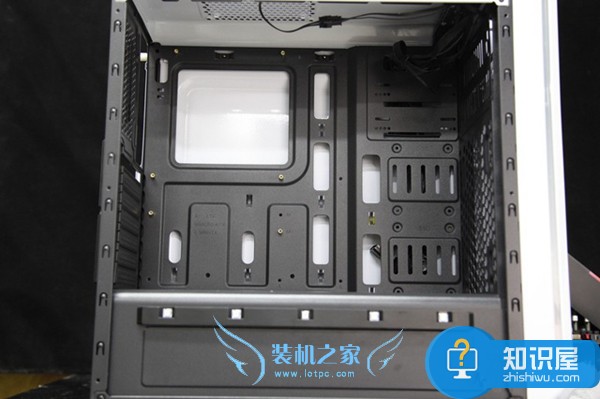

　　機箱兩邊側板都已經成功卸下，下面開始機箱內部的安裝。

　　五、電源和固態硬盤安裝

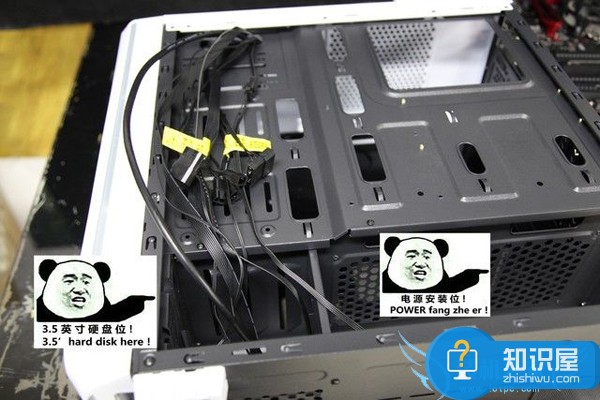

　　以下為電源安裝位，我們將電源放入機箱，對準電源安裝位的孔位，固定好四顆大號螺絲。

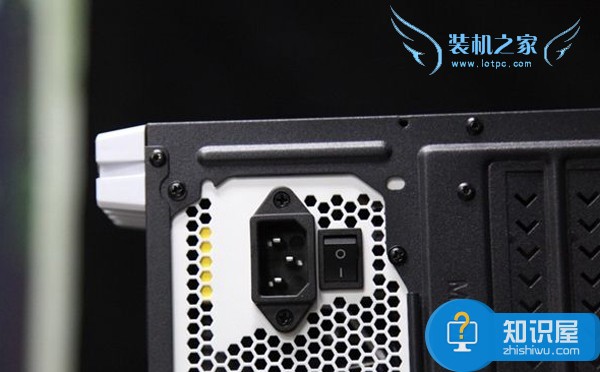

　　電源安裝完畢，如下圖所示：

　　該機箱的背部擁有一個安裝2.5寸固態硬盤固定位，硬盤的固定主要是依靠硬盤側面或底部的螺絲如圖。

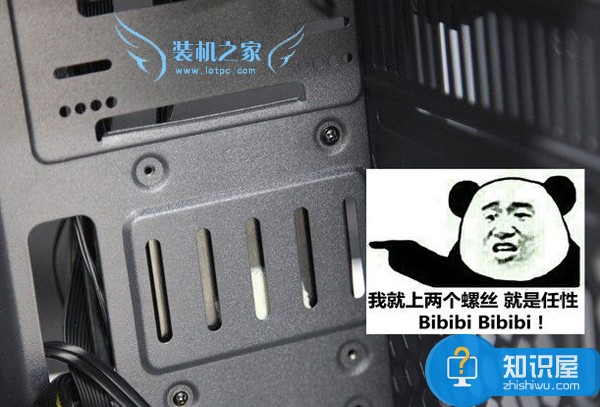

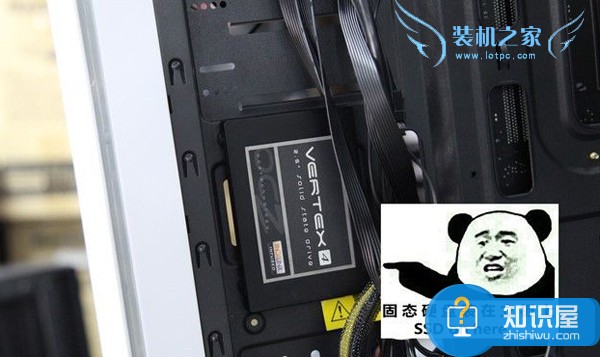

　　這款機箱的SSD安裝位設計在機箱中部立板上，“鄉愁就像一塊堅固的立板，硬盤在這邊，螺絲在那邊”，擰好螺絲，固態硬盤就安裝完畢了。

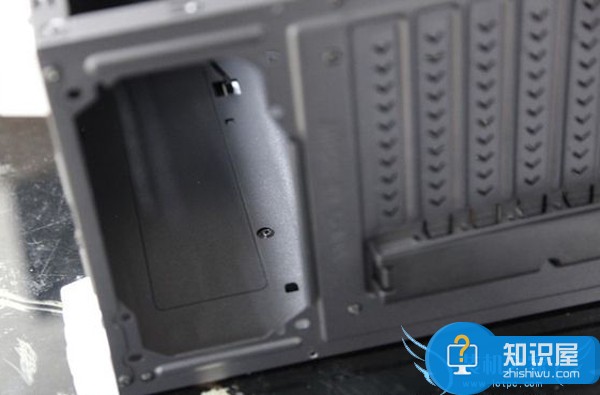

　　背板部位，這里還預留了一個方形的缺口是為主板的背部接口準備的，我們這就將用到前面看到的主板附帶的背部防塵蓋板。安裝防塵蓋板的時候，要注意和主板接口進行匹配，不要裝反了。

　　接下來我們將安裝主板部分。

　　六、安裝主板和顯卡

　　取出主板盒中的主板擋板，如下圖所示；

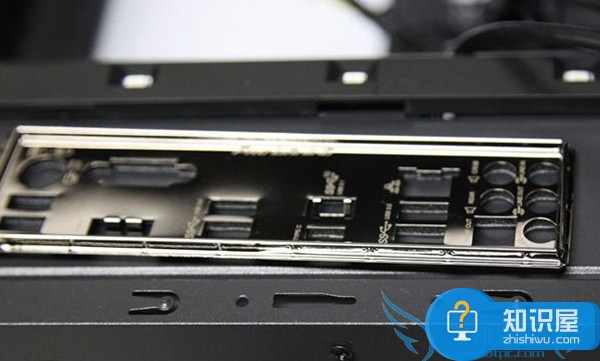

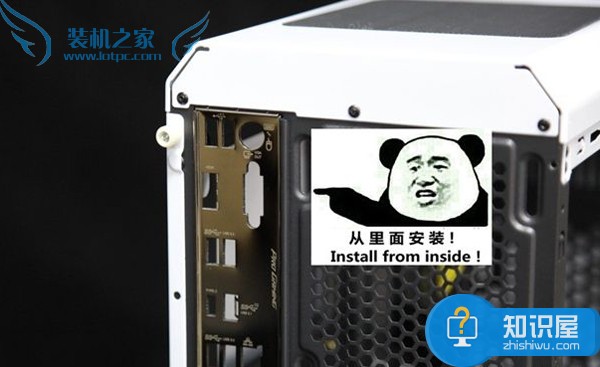

　　切記，安裝主板擋板的時候千萬不能反了，要注意和主板接口進行匹配（從機箱內部安裝），安裝完畢如下圖所示；

　　要把主板裝機箱，攏共分幾步？答：三步，第一步：把銅螺柱裝上；第二步：把主板放上去；第三步；把螺絲擰上。

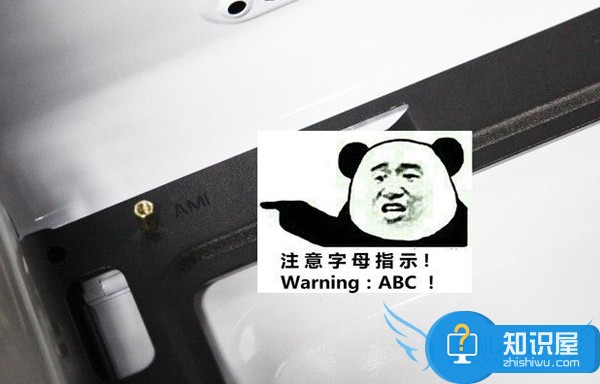

　　首先我們看下主板 6個孔位，對應主板孔位進行銅螺柱安裝，銅螺柱擰到機箱上后，我們在主板放到機箱內，并且對應銅螺柱孔位，這時我們取出小螺絲，給主板6個孔位安裝螺絲，固定主板。

　　在放入主板的時候需要注意，背部的防塵板上一般都會有一些壓片，安裝過程中要將壓片放在I/O口的上方，不要擋住主板背部接口。

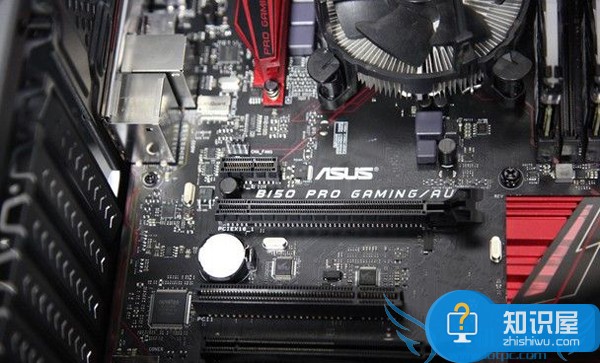

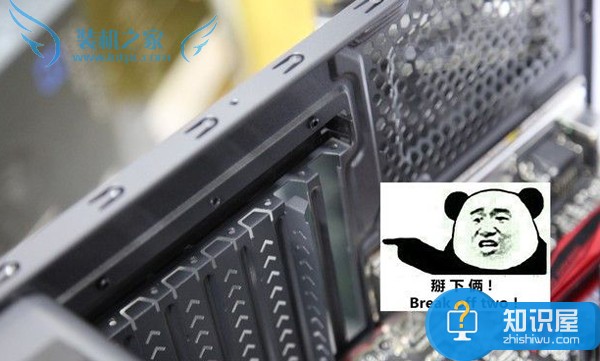

　　主板已經安裝完成，下面該安裝顯卡的環節了。首先我們需要確定您的顯卡需要占用幾個PCI插槽的寬度，小編這款顯卡是一款雙槽寬的卡，因此將機箱背板上面的擋板拆下兩條。

　　拆掉擋板后下一步就是將顯卡接口對準PCI插槽平穩的插進去，直到聽見輕輕的一聲“啪”，輕輕插到底即可。

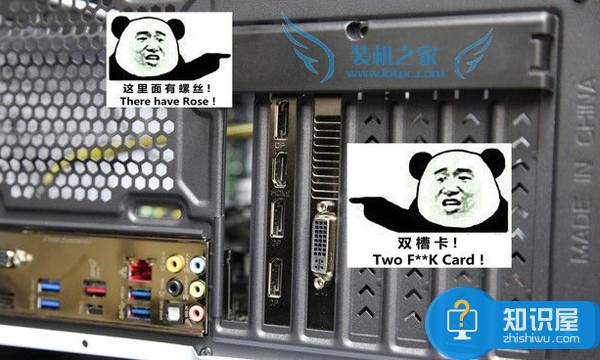

　　不要忘記擋板上面有螺絲位，裝好顯卡后記得擰上兩顆螺絲固定顯卡，另外拆擋板的時候一定要看好顯卡所對應的插槽是哪個，不要像筆者一樣想當然的拆了第一個，裝的時候發現，竟然是第二個開始的...由于擋板經常是不可裝回的，所以機箱背面只能留下這個丑陋的缺口了。

　　我們不但需要把獨立顯卡插入主板PCI-E插槽中，千萬不要忘記將顯卡使用螺絲固定在機箱上即可。

　　七、供電線路連接與走線安裝

　　硬件都組裝好了，下面就是連接供電線、跳線了，可以走背線的朋友可以閱讀一下：主機箱背部走線技巧 組裝電腦走背線與理線教程，接線也非常簡單，所有的接口都有防呆插口，一般這個情況是不會插錯的，首先裝機之家來介紹一下各個接口用途。

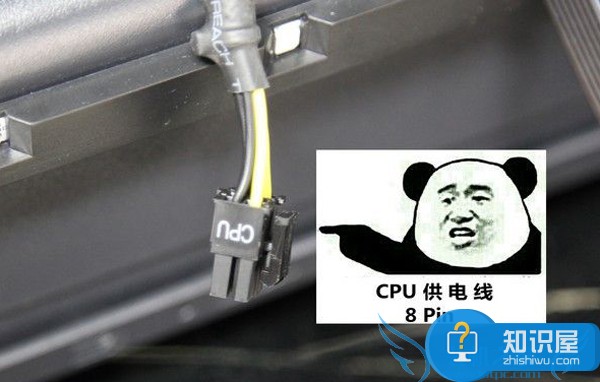

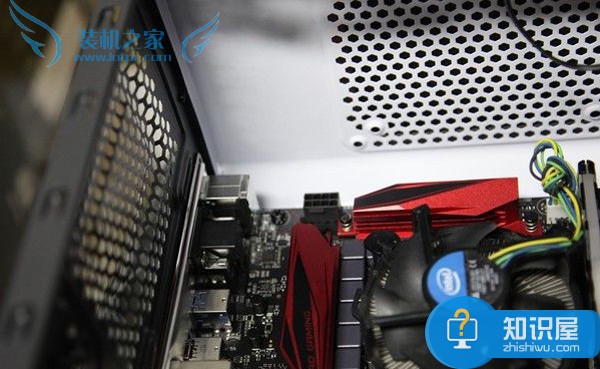

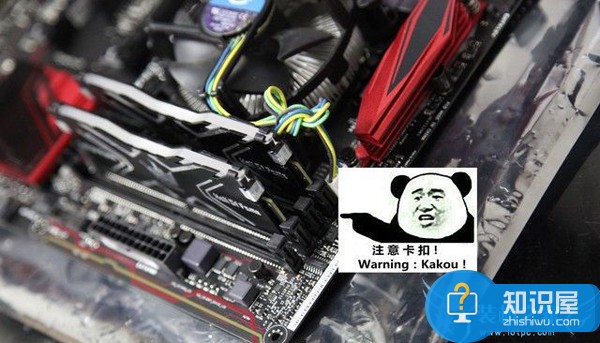

　　電源提供的CPU供電線，8 pin（針）接口，安裝時注意卡扣方向；

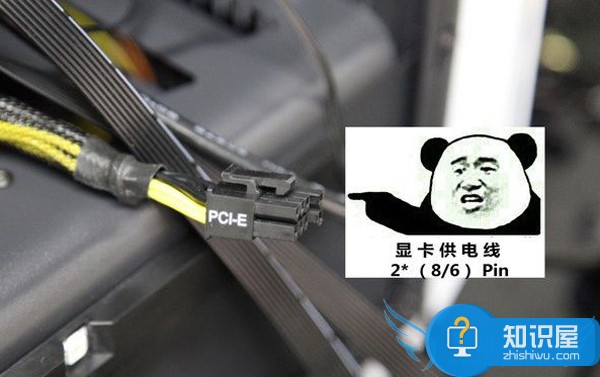

　　電源提供的顯卡供電線，一般為兩個8 pin接口（可變形6 pin），安裝時注意卡扣方向；

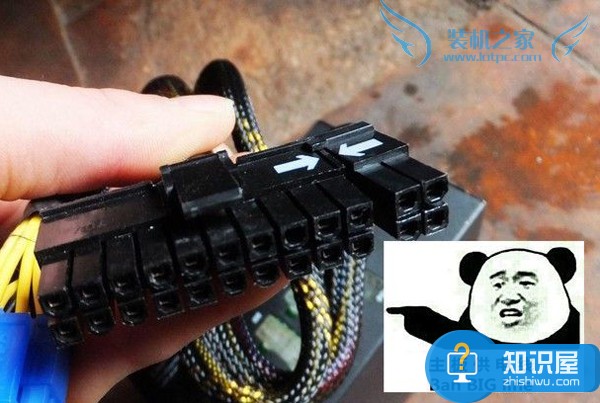

　　電源提供的主板供電接口，記住就是一個大！安裝時注意卡扣方向；

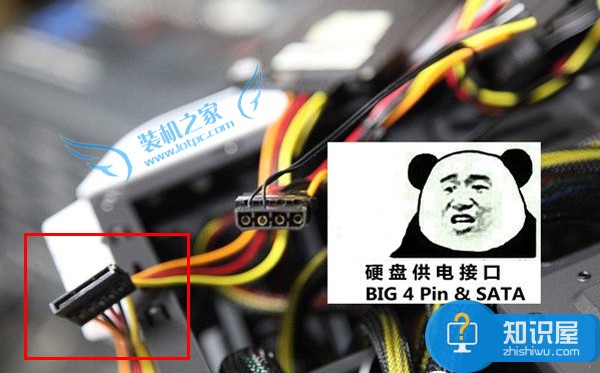

　　老式大4針硬盤供電（現在多用于給風扇供電）和新SATA硬盤供電，注意安裝方向；

　　SATA接口硬盤數據線，有防呆設計，看好缺口部位

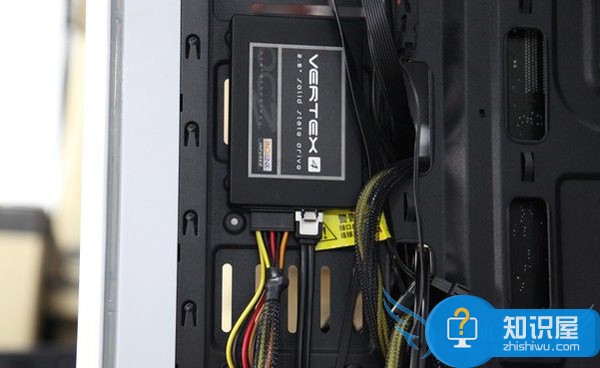

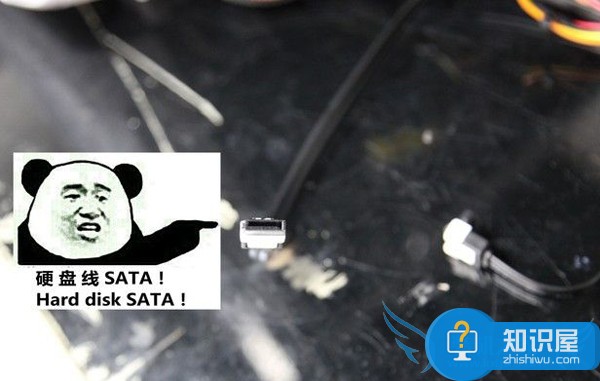

　　我們開始連接硬盤，如下圖所示，給固態硬盤連接數據線以及sata供電線；

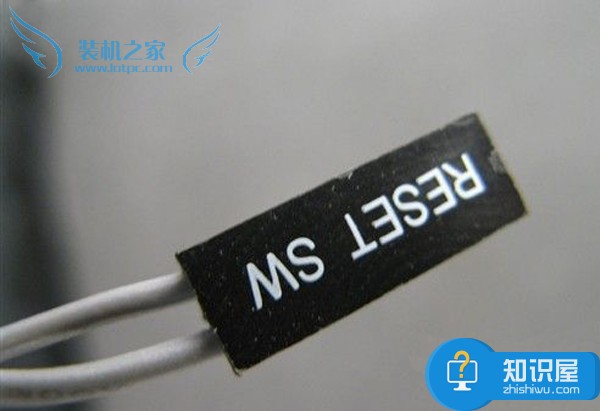

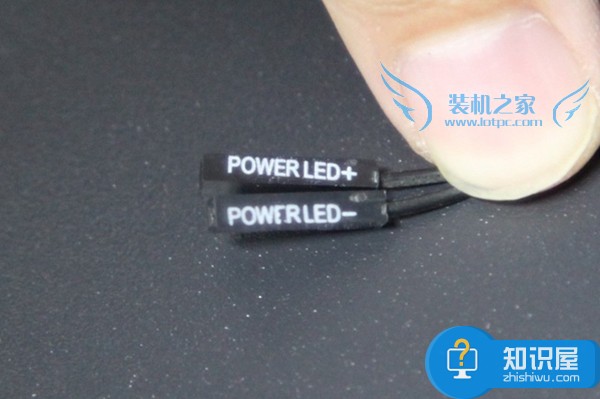

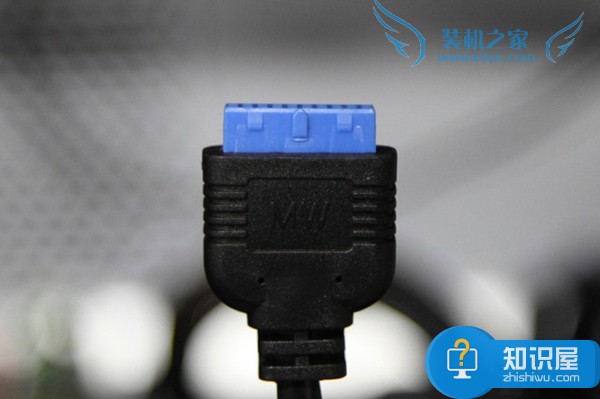

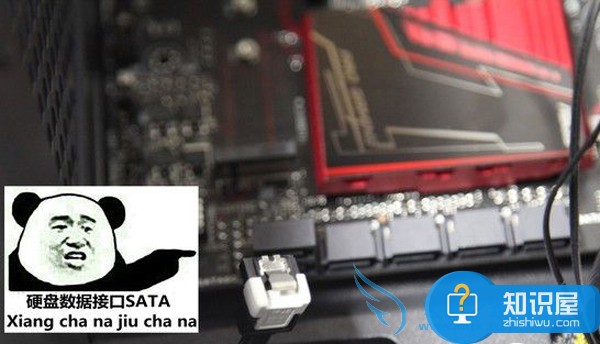

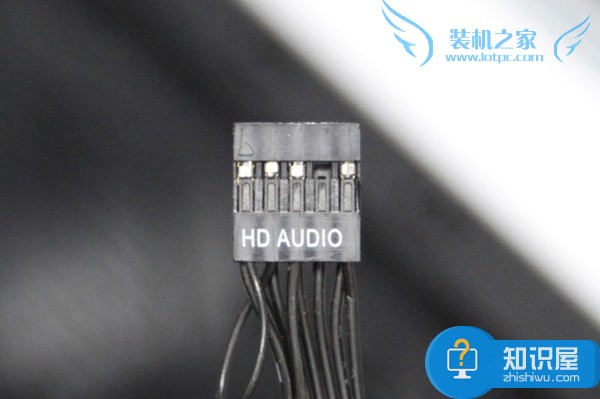

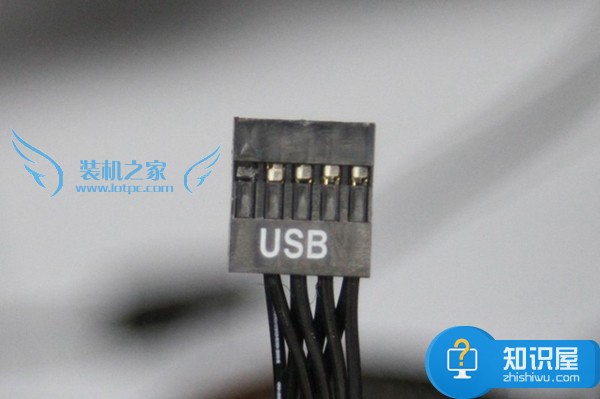

　　硬盤SATA數據線另一頭需要連接主板上SATA口位置即可，一般主板上都有每個接口的英文標示；下面就是介紹跳線了；

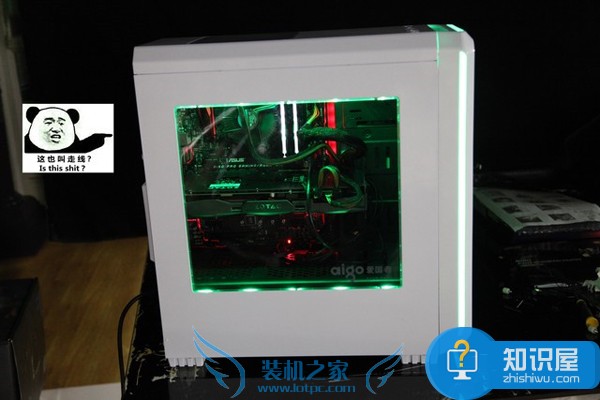

　　考慮到這是給大家演示裝機全過程，一會還需要拆呢，因此就不走背線了，走背線的主機線材就不會那么凌亂了。下面裝機之家給大家帶來裝機的圖賞：

　　以上就是第六代i7-6700/GTX960組裝電腦安裝全過程，需要掌握一定的裝機技巧、耐心一定可以自己完成安裝，電腦主機組裝完畢后，連接顯示器、鍵鼠外設等硬件，最后安裝系統就全部搞定了。
