Matrix RAID由于其特殊的磁盤分配概念，所以在此單獨舉例說明：

　　例如，使用2 塊 120G 的磁盤組成RAID 其總容量是240G，先建立一個RAID 0，并手動指定一個1至238G之間的RAID 0模式的磁盤容量，然后利用剩余磁盤空間建立一個RAID 1模式。如：

　　100G(RAID 0)+ 70G(RAID 1)或

　　50G (RAID 0)+ 95G(RAID 1)等等

　　具體如何分配RAID 0與RAID 1的磁盤大小可按使用需求決定。

　　二、RAID 制作

　　如何制作RAID呢?

　　第一步：一般板載RAID控制器在主板BIOS中都會有控制器的開啟與關閉選項，以及制作RAID所必備的 RAID BIOS的開關選項，將他們設置開啟并保存BIOS后，在開機自檢時，在IDE設備檢測結束后，會有RAID BIOS自檢界面出現，按提示按特殊鍵進入RAID BIOS 進行創建、刪除、數據恢復等操作。設置Block Size(區塊大小)，一般選64K至128K即可，區塊大對于大文件的讀取和大型游戲或程序的運行有益，而區塊小，對于小文件讀取或建立Web、BBS 服務器等有益。然后保存RAID，要注意的是一擔磁盤被組建成RAID后磁盤上原有的數據將全部被抹除;

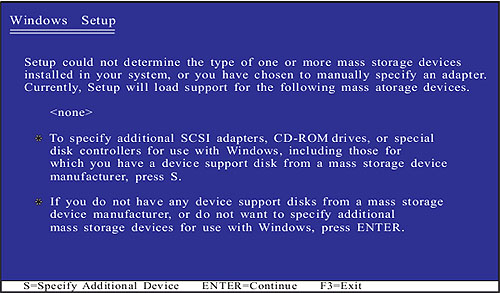

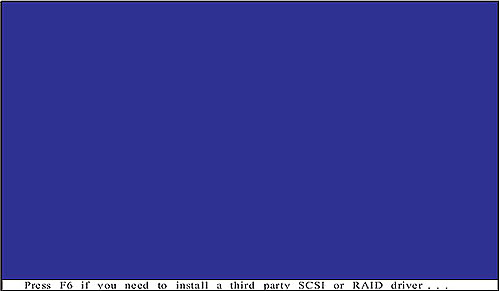

　　第二步：在安裝操作系統時要讓操作系統能夠正確識別已創建的RAID，并能在其上進行系統的安裝，Windows 2000以前的操作系統由于架構關系在此及以下步驟就沒有相關設置了，而Windows 2000 / XP / 2003等操作系統在安裝一始就需要按提示按F6鍵告知安裝程序，有RAID設備需要手動安裝驅動程序。

　　第三步：按下F6后，系統沒有任何提示，也不會中斷系統的硬件檢測過程，而是在全部自檢完畢后，會進入手動驅動安裝界面。此時，將主板附件中的軟盤驅動程序放入軟驅內，按S鍵開始手動驅動安裝;

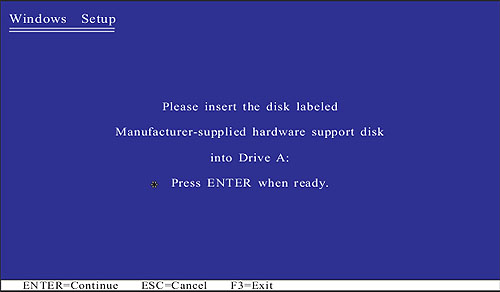

　　提示軟驅內插入軟盤，按回車鍵確認;

　　安裝程序會讀取軟盤內的驅動，并以列表形式列出。

　　由于受到安裝程序的限制，列表中的驅動最多只能顯示四項，如驅動大于四項的，可按上下鍵移動顯示框，來顯示列表中的全部驅動。

　　加載完成后，繼續操作系統安裝過程時就能正確識別RAID和正確的磁盤容量，利用Windows安裝程序自帶的分區及格式化工具可進行分區及格式化并在RAID上安裝操作系統。

　　注意：在Windows全部安裝尚未完成時，切勿將軟盤從軟驅內取出，因為在安裝過程中還要多次讀取軟盤上的驅動。

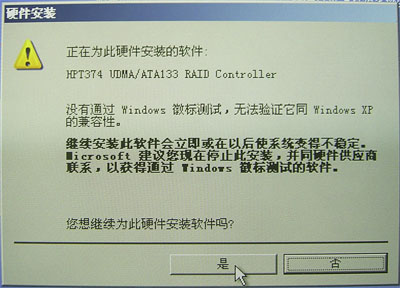

　　另外，如果出現以下畫面是請不要緊張，按確定即可，這是由于某些舊版本的驅動程序尚未通過微軟的徽標認證，但是不會對使用造成任何影響的。

　　等到操作系統安裝全部完成并成功進入Windows后，檢查磁盤盤符是否與分區設置時相符，相符即告成功。大部分RAID控制器在Windows 下可以通過該廠商推出的相應軟件程序，可以在Windows中對RAID進行管理。以上就是制作RAID并在RAID上安裝Windows操作系統得大體步驟，而由于板載RAID控制器的廠牌不盡相同，所以在具體設置的項目名稱和設置上有略微的差異。

　　目前升技主板上板載的RAID控制器的廠牌主要有HighPoint、SiliconImage、intel、VIA、nVIDIA、ULi、SiS等，下面就按照不同廠牌的常用型號對RAID制作過程中的相關細節作介紹。

　　HighPoint 374

　　使用的主板型號有AT7、IT7、AT7-MAX2、IT7-MAX2。

　　首先，將BIOS中的RAID開關項開啟并保存

　　隨后在RAID BIOS自薦畫面時按Ctrl+H鍵，進入RAID BIOS設置：

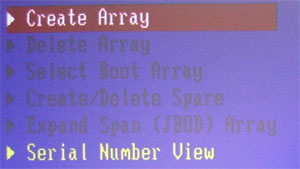

　　選Create Array創建RAID;

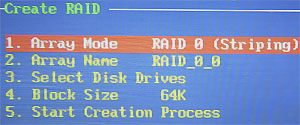

　　進入創建界面;

　　設置RAID 模式;

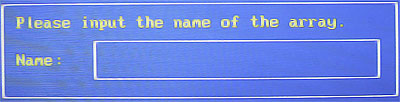

　　設置RAID 的名字(按自己喜好或RAID用戶隨便啦);

　　設置區塊大小，然后保存設置;

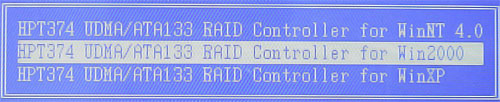

　　RAID 組建后按操作系統對應加載驅動程序

　　操作系統成功安裝完成即制作完成。

　　SiliconImage

　　升技主板使用過3112、3114、3132三種型號的控制器，對應型號如下：

　　雖然是三種不同的型號，但是BIOS設定和RAID BIOS界面大致相同，只是所支持的RAID 模式稍有不同，所以就一起來介紹了。

　　BIOS設定;

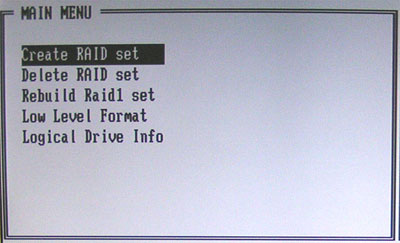

　　按Ctrl+S鍵進入RAID BIOS主界面;

　　創建RAID;

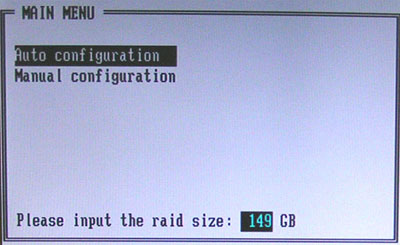

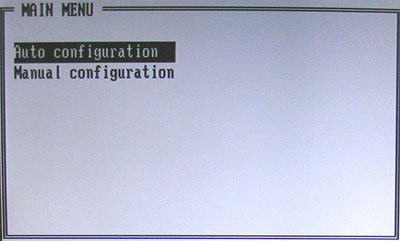

　　自動配置;

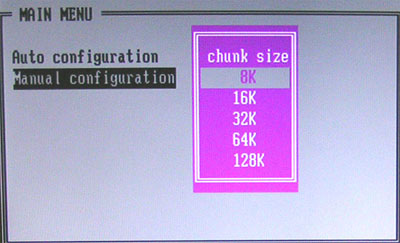

　　手動配置，配置區塊大小;

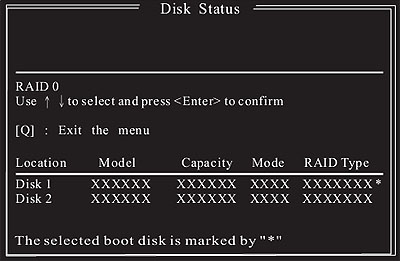

　　選取磁盤;

　　確認磁盤容量;

　　保存退出;

　　驅動加載

　　3112、3114的加載

　　3132 驅動加載

　　操作系統成功安裝完成即制作完成。

　　intel

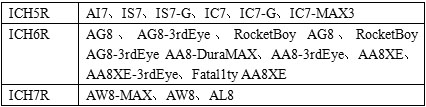

　　目前升技主板使用的intel RAID 控制器 分別是 intel ICH5R、ICH6R、ICH7R南橋芯片中集成的SATA RAID 控制器。主板型號對應有以下幾種：

　　它們的BIOS設定和RAID BIOS界面也大致相同，只是所支持的RAID 模式稍有不同，所以也一起來介紹了。

　　BIOS設定;

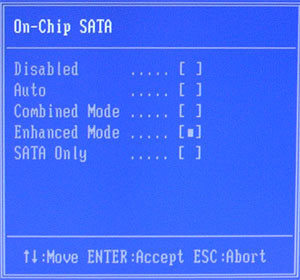

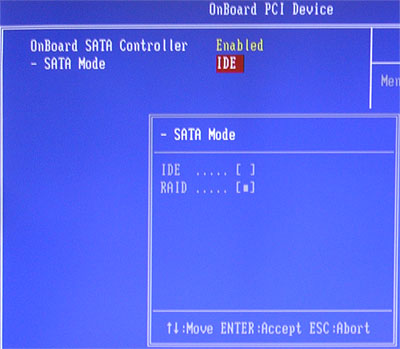

　　將On-Chip SATA 模式設定為 Enhanced Mode;

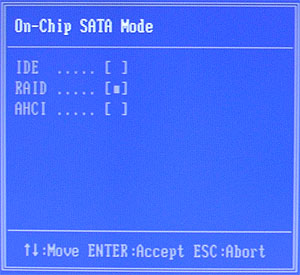

　　將On-Chip SATA Mode 設定為 RAID;

　　保存BIOS充啟后，按Ctrl+I 進入RAID BIOS

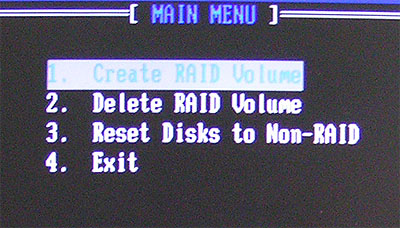

　　創建RAID ;

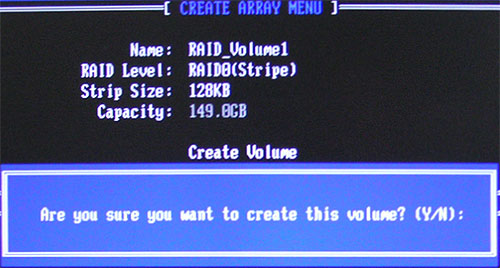

　　確認創建;

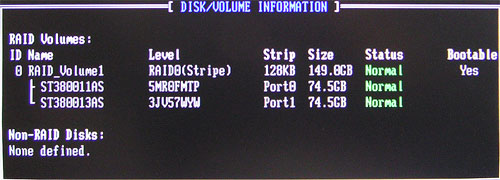

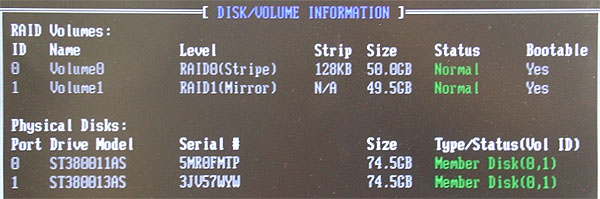

　　RAID 0模式下磁盤信息;

　　Matrix RAID 模式下的磁盤信息(只有ICH6R、ICH7R能夠組建Matrix RAID);

　　ICH5R(82801ER)與ICH6R(82801FR)軟盤驅動加載;

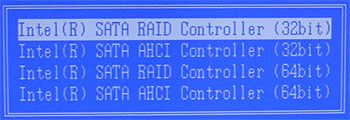

　　ICH7R 軟盤驅動加載;

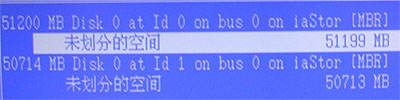

　　組建成功Matrix RAID后，在安裝程序中識別出的磁盤容量;

　　操作系統成功安裝完成即制作完成。

　　VIA

　　由于VIA的8237及8237R南橋芯片集成了SATA RAID控制器，只要使用這兩種南橋芯片的主板都是支持SATA RAID的，型號如下：

　　Socket 478 平臺的 VI7、VT7;

　　Socket 462 平臺的 KV7、KV7-V、KW7，VA-20;

　　Socket 754 平臺的 KV8-MAX3、KV8、KV8PRO、KV8PRO-3rdEye、KV-80、KV-81、KV-85;

　　Socket 939 平臺的AV8、AV8-3rdEye、RocketBoy AV8、RocketBoy AV8-3rdEye、AX8、AX8-V、AX8 V2.0、AX8-3rdEye。

　　由于都是使用的8237及8237R南橋，所以設置基本相同，只是由于RAID BIOS版本不同會稍有變化。

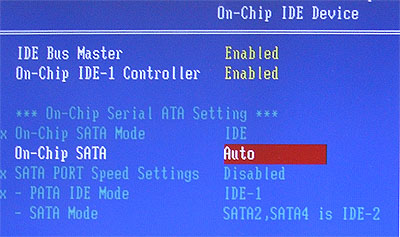

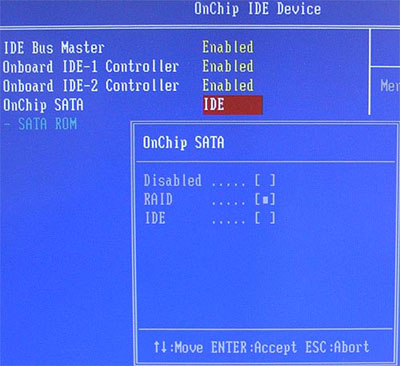

　　BIOS中的OnChip IDE Device下將OnChip SATA MODE Select設定為RAID，有的主板BIOS選項為OnChip SATA RAID ROOM，將其設為Enabled，保存重啟即可;

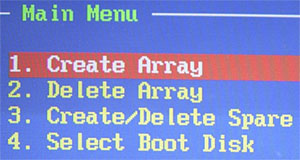

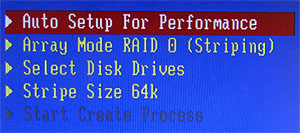

　　按Tab鍵進入RAID BIOS，選則Create Array創建RAID;

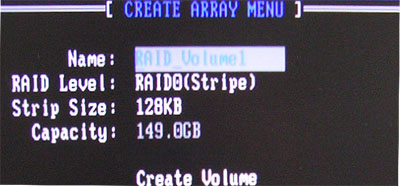

　　進入RAID創建菜單;

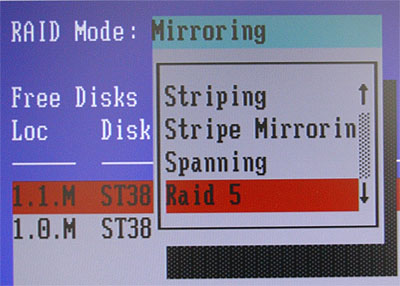

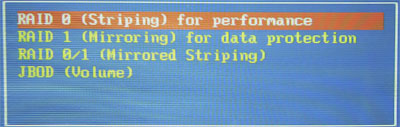

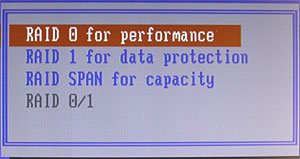

　　選擇RAID 模式;

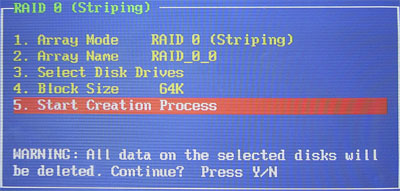

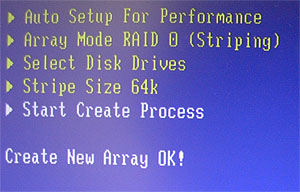

　　在選取磁盤和區塊大小后，選Start Create Process 進行創建動作，當提示Create New Array OK!時，表示創建成功;

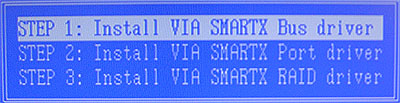

　　退出RAID BIOS后，即可安裝操作系統，安裝時加載軟盤驅動，絕大部分型號主板附帶的軟盤驅動都是ABIT整合驅動軟盤，在進行下拉菜單項后即可選取VIA 的RAID 驅動;

　　但也有如AX8系列主板附帶的軟盤驅動稍有不同;

　　系統安裝成功后即告組建RAID成功。

　　nVIDIA

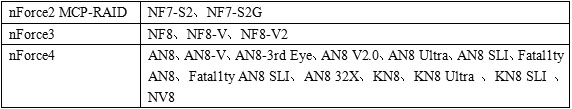

　　目前板載RAID主要有nForce2 MCP-RAID南橋與nForce3、nForce4系列單芯片中集成，對應主板如下:

　　它們的BIOS設定和RAID BIOS界面也大致相同，只是所支持的RAID 模式稍有差異，所以也一起來介紹。

　　BIOS設定：

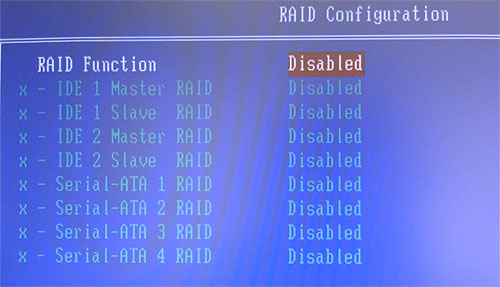

　　將RAID Function設置為Enabled，然后將接有準備組建RAID的磁盤的端口RAID模式設置為Enabled，保存即可;

　　保存BIOS并重啟之后，按F10進入RAID BIOS，設置RAID 模式;

　　設置區塊大小;

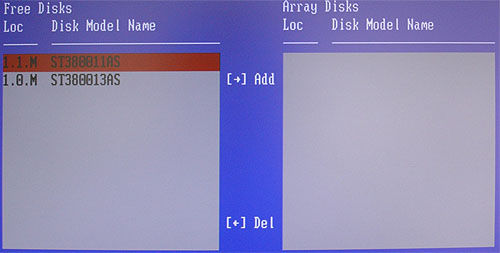

　　選取磁盤;

　　按F7結束，確認并保存后，按Ctrl+X退出;

　　加載驅動;

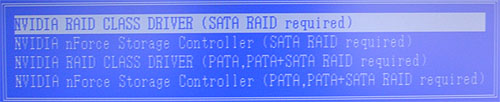

　　在這里要注意的是nVIDIA系列的RAID控制器在加載軟盤驅動時需要連續加載同系列的 NVIDIA RAID CLASS DRIVER與NVIDIA nForce Storage Controller兩項驅動，只加載其中任意一項都會導致磁盤無法正確識別，而無法完成操作系統安裝。

　　操作系統成功安裝完成即制作完成。

　　ULi

　　升技目前所使用的ULi RAID 控制器只有M1689單芯片中所集成的SATA RAID控制器，對應的主板有KU8和UL8兩款，RAID BIOS也完全相同。

　　BIOS設定;

　　保存BIOS重啟后，按Ctrl+A進入RAID BIOS;

　　RAID BIOS相當簡潔明了，幾乎沒有二、三級子菜單，前三項分別是組建不同的RAID模式，然后設定區塊大小;

　　用左右方向鍵進行選擇,然后保存退出，并在安裝操作系統時加載軟盤驅動;

　　操作系統成功安裝完成即制作完成。

　　SiS

　　目前升技板載有SiS SATA RAID 控制器的型號有SG-80一款。

　　BIOS設定開啟RAID;

　　保存重啟后按Ctrl+S進入RAID BIOS

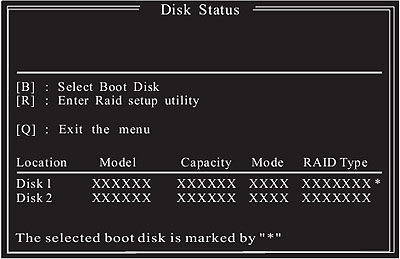

　　按 R 鍵開始編輯RAID;

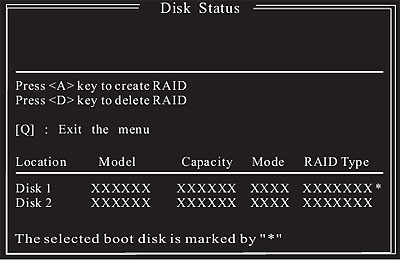

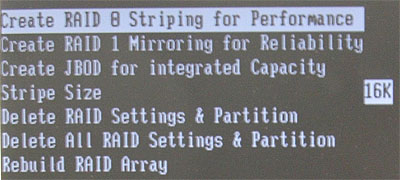

　　按 A 鍵建立RAID;

　　按1 2 3 鍵選擇RAID模式;

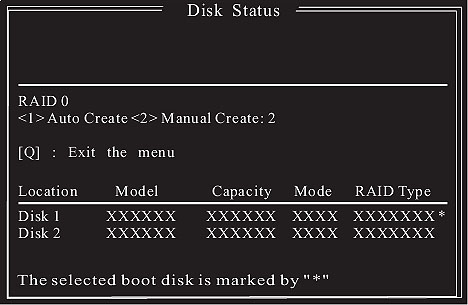

　　選擇自動創建與手動創建;

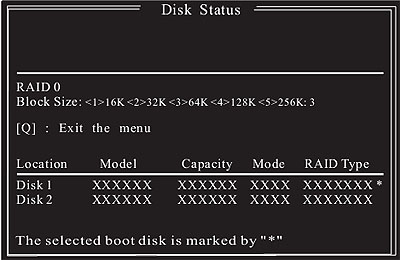

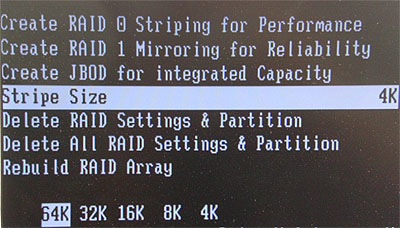

　　設置區塊大小;

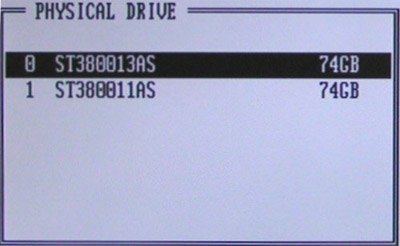

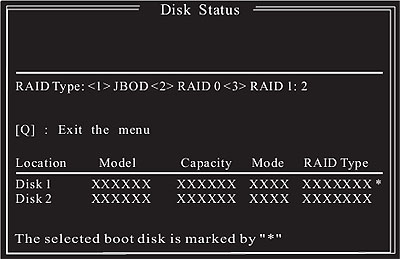

　　選取磁盤;

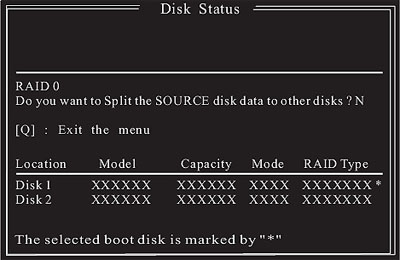

　　此處提示的意思是：“您是否要將源盤數據保存到其他硬盤?”

　　選 Y 保存的話所要占用的時間會相當長，且如果是兩個新硬盤的話也沒有必要保存數據，所以一般不推薦用此種方法保存。而選 N 則可跳過此處。

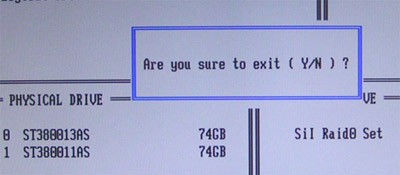

　　通過以上步驟后創建操作已經完成，按 Q 鍵退出，此時會彈出提示是否保存此次操作，按 Y 鍵保存即可。

　　加載軟盤驅動

　　成功安裝操作系統后，安裝Windows下的軟件制作即告完成。

　　以上就是主流的帶有RAID功能的升技主板基本的RAID創建過程的介紹，希望能夠給對RAID有興趣的升技主板用戶有所幫助。
