你以前有過自己制作、連接網線水晶頭的經歷嗎?看到那么多的線頭是不是有暈的感覺?想要組建一個局域網，牽網線進家是一個必不可少的過程。甚至水晶頭時常會被損壞，那你是一次又一次地去請人來修嗎?下給大家介紹網線水晶頭接法圖解 ，保證大家看過后就能學會。

　　一般來說，網線水晶頭接法主要有兩種，一種是平行線接法，另一種是交叉線接法。下面具體來講解下這兩種接法的詳細步驟。

　　必備工具： 壓線鉗，水晶頭，網線

　　平行線接法

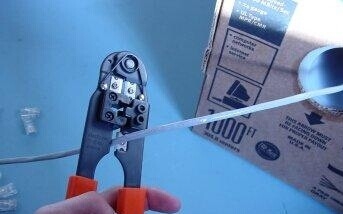

　　1、用雙絞線網線鉗把五類雙絞線的一端剪齊(最好先剪一段符合布線長度要求的 網線)，然后把剪齊的一端插入到網線鉗用于剝線的缺口中。注意網線不能彎， 直插進去，直到頂住網線鉗后面的擋位，稍微握緊壓線鉗慢慢旋轉一圈。

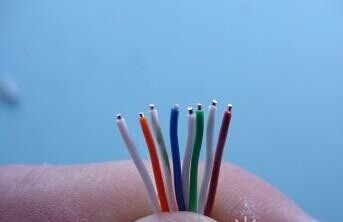

　　2、剝除外包皮即可見到雙絞線的 4 對 8 條芯線，并且可以看到每對的顏色都不同。先把 4 對芯線一字并排排列，然后再把每對芯線分開，并按從左到右：白橙、橙、 白綠、藍、白藍、綠、白棕、棕的順序排列(這種排列稱為 568B 排序)。然后 用網線鉗垂直于芯線排列方向剪齊。

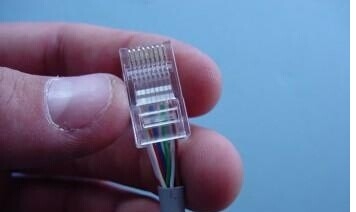

　　3、左手水平握住水晶頭，然后把剪齊、并列排列的 8 條芯線對準水晶頭開口并排 插入水晶頭中，注意一定要使各條芯線都插到水晶頭的底部，不能彎曲。

　　4、確認所有芯線都插到水晶頭底部后，即可將插入網線的水晶頭直接放入網線 鉗壓線缺口中。水晶頭放好后即可壓下網線鉗手柄，一定要使勁，使水晶頭的插 針都能插入到網線芯線之中，與之接觸良好。

　　交叉線接法

　　交叉線 主要適用于 ADSL MODEM 和集線器 HUB 的連接，以及兩臺計算機直接通過 網卡相互連接。有些朋友想將家里的兩臺 PC 連接起來組成一個小局域網，還有 ADSL MODEM 和 HUB 的連接，都屬于這一情況。

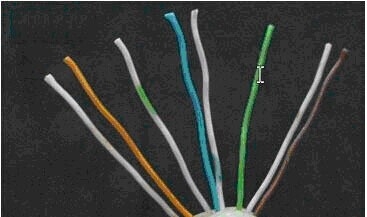

　　交叉線接法和直通線接法的基本步驟是一樣的，不同的就是芯線的排列規則了，并且兩個頭的排列規則也不一樣。主要有兩種排序：568A標準和568B標準(綠橙換位)。即：

　　568A  標準： 白綠，綠，白橙，藍，白藍，橙，白棕，棕

　　568B  標準： 白橙，橙，白綠，藍，白藍，綠，白棕，棕

　　交叉線接法即一端是 568A 標準，   另一端是 568B 標準。 做水晶頭時，使水晶頭的彈片朝外，入線口朝下，從左到右，遵循上面的線序，充分插入線(以在水晶頭的頂部看到雙絞線的銅心為標準)，然后用壓線鉗夾緊就成功了。

　　測試是否接好： 兩端都做好水晶頭后可以用網線測試儀進行測試，如果測試儀上 8 個指示燈都依 次為綠色閃過，證明網線制作成功。如果出現任何一個燈為紅燈或黃燈，都證明存在斷路或都接觸不良現象。

　　是不是已經學會了呢?您太聰明了。下次萬一水晶頭壞了的話一定要自己動手接好哦，您一定是一位很不錯的網絡高手。
