網線水晶頭制作過程詳解(視頻+圖文教程)

2020-03-08 22:40:14

字體：大中小

供稿：網友

　　首先來說說制作網線水晶頭的工具 駁線鉗(用于接駁水晶頭)

　其實工具很簡單,就一個,制作也非常簡單主要是要注意水晶頭型號,現在最常用的標準是:TIA/EAI 568B,還有一種是TIA/EAI 568A 他們的接線稍微有些不同,制作水晶頭首先將水晶頭有卡的一面向下,有銅片的一面朝上，有開口的一方朝向自己身體，從左至右排序?yàn)?nbsp;12345678 如下:
TIA/EIA-568B: 1、白橙，2、橙，3、白綠，4、藍，5、白藍，6、綠，7、白棕，8、棕
TIA/EIA-568A: 1、白綠，2、綠，3、白橙，4、藍，5、白藍，6、橙，7、白棕，8、棕

網線水晶頭步線示意圖

在整個網絡布線中應用一種布線方式，但兩端都有RJ-45 plug 的網絡聯線無論是采用端接方式A，還是端接方式B，在網絡中都是通用的。雙絞線的順序與RJ45頭的引腳序號--對應。

10M以太網的網線接法使用1，2，3，6編號的芯線傳遞數據，100M以太網的網線使用4，5，7，8編號的芯線傳遞數據。為何現在都采用4對(8芯線)的雙絞線呢？這主要是為適應更多的使用范圍，在不變換基礎設施的前提下，就可滿足各式各樣的用戶設備的網線接線要求。例如,我們可同時用其中一對絞線來實現語音通訊。

　　100BASE-T4 RJ-45對雙絞線網線接法的規定如下：

　　1、2用于發送，3、6用于接收，4、5，7、8是雙向線。

　　1、2線必須是雙絞，3、6雙絞，4、5雙絞，7、8雙絞。

根據網線兩端水晶頭做法是否相同，有兩種網線接法。

    直通線:
    網線兩端水晶頭做法相同，都是TIA/EIA-568B標準,或都是TIA/EIA-568A標準.
    用于:PC網卡到HUB普通口,HUB普通口到HUB級聯口.一般用途用直通線就可全部完成.

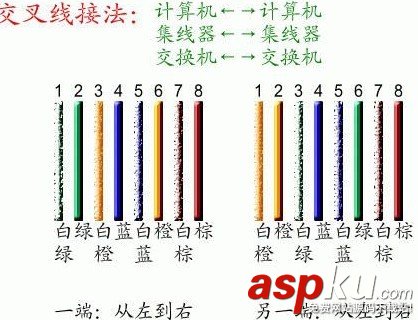

    交叉線:
    網線兩端水晶頭做法不相同，一端TIA/EIA-568B標準,一端TIA/EIA-568A標準.
    用于:PC網卡到PC網卡,HUB普通口到HUB普通口.

交叉線:

如何判斷用直通線或交叉線:
設備口相同:交叉線,設備口不同:直通線.

雙絞線的最大傳輸距離為 100m。如果要加大傳輸距離，在兩段雙絞線之間可安裝中繼器，最多可安裝4個中繼器。如安裝4個中繼器連接5個網段，則最大傳輸距離可達500m。

    兩臺電腦通過網線直接連接（即對等網）的有關設置
　
    上面已經提到兩臺電腦之間通過網線進行連接時，rj45 型網線插頭與網線的接法是：一端按 t568a 線序接，一端按 t568b 線序接，然后網線經 rj45 插頭播入要連接電腦的網線插口中，這就完成了兩臺電腦間的物理連接。但是這時兩臺電腦間不一定馬上就能進行數據傳送，還必須進行相關的設置：
　
    1. 指定每臺電腦的 ip 地址：可以選擇 192.168.0.1 ——— 192.168.0.254 之間任何值作為這兩臺電腦的 ip 地址，注意 ip 地址不要重復使用。

    2. 設置每臺電腦的子網掩碼為： 255.255.255.0
　
    3. 設置每臺電腦的網關一樣：例如，如果第一臺電腦的 ip 地址是 192.168.0.1，第二臺電腦的 ip 地址是 192.168.0.2，則第一臺電腦和第二臺電腦的網關都應該是 192.168.0.1 或都是 192.168.0.2，或者網關取192.168.0.1 ——— 192.168.0.254 之間任何值，例如兩臺機子的網關都取192.168.0.100。
　
    4. 設置要訪問電腦的硬盤為共享：設置共享的方法與局域網中的操作相同。
　
    完成了上面 1 -- 4 項的設置后，在電腦的“網上鄰居”中就可以看到互相連接的電腦了，接下來就可以像局域網那樣用“復制－粘貼”互相傳送數據了。其實網線接法就是這么簡單，你也可以學會網線制作，成為網絡達人。

下面介紹幾種應用環境下雙絞線的制作方法。
　　MDI表示此口是級連口，而MDI-X時表示此口是普通口。
　　1) PC等網絡設備連接到HUB 時, 用的網線為直通線, 雙絞線的兩頭連線要一一對應，此時，HUB為MDI-X口，PC為MDI口。10Mbps網線只要雙絞線兩端一一對應即可，不必考慮不同顏色的線的排序，而如果使用100M速率相連的話，則必須嚴格按照EIA/TIA 568A或568B布線標準制作。
　   　2)在進行間HUB級連時，應把級連口控制開關放在MDI（Uplink）上，同時用直通線相連。如果HUB沒有專用級連口,或者無法使用級連口，必須使用MDI-X 口級連，這時，我們可用交叉線來達到目的，這里的交叉線, 即是在做網線時，用一端RJ-45 plug 的1腳接到另一端RJ-45 plug 的3腳；再用一端RJ-45 plug 的2腳接到另一端RJ-45 plug 的6腳?？砂慈缦律V制作：
A端：橙白，橙，綠白，藍，藍白，綠，棕白，棕；
B端：綠白，綠，橙白，藍，藍白，橙，棕白，棕。
　    　同時，我們也應該知道，級連HUB間的網線長度不應超過100米, HUB的級連不應超過4級。因交叉線較少用到，故應做特別標記，以免日后誤作直通線用，造成線路故障。另外交叉網線也可用在兩臺微機直連。
    　　最后須對線路進行通斷測試, 用RJ-45測線儀測試時，4個綠燈都應依次閃爍。軟件調試最常用的辦法, 就是用Windows95、 Windows 98自帶的Ping 命令。如果工作站得到服務器的響應則表明線路正常和網絡協議安裝正常, 而這是網絡應用軟件能正常工作的基礎。
這里簡單的介紹下在雙絞線打線時應使用如下的順序：(TIA/EIA568B為例)
