EIA/TIA的布線標準中規定了兩種雙絞線的線序568A與568B

T568A的接法是：綠白、綠、橙白、藍、藍白、橙、棕白、棕

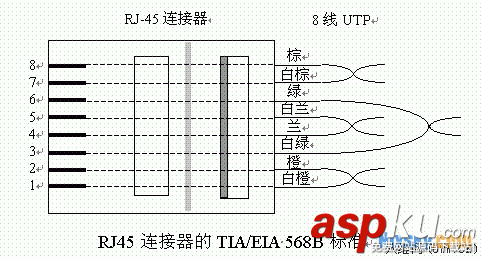

T568B的接法是：橙白、橙、綠白、藍、藍白、綠、棕白、棕
A和B的不同之處其實就是1和3、2和6號線的位置互換一下。

100BASE-T4 RJ-45對雙絞線的規定如下：

　　1、2用于發送，3、6用于接收，4、5，7、8是雙向線。
1、2線必須是雙絞，3、6雙絞，4、5雙絞，7、8雙絞。



A    橙白        藍白                                                    B   綠白           藍白
橙            藍                                                            綠              藍
綜白         綠白                                                         綜白           橙白
綜            綠                                                            綜               橙

插座里雖然有兩邊都有有顏色，有不少人甚至連一些電工也不會看，，有分A跟B，，看得糊里糊涂得，因?yàn)橛行欠窟€沒有接光纖，所以暫時都還沒有用到墻壁網線插座，下面我們來給大家講一下墻壁網線插座接法：

請看下面這個示意圖~

答案： 按B類做，根據上面提示的顏色，把網線相對應顏色的線用打線鉗卡下去。

這樣就可以了，然后有電腦測試一下，基本上就可以了

網線模塊制作 幾種網線的水晶頭接法圖解

我按了這普通 “正常的”網線模塊，像以下的這種的順序來按，也是不通，顯示沒插入網線..測了好幾次，后來我同事昨天去看一下，也搞了很久，2個小時左右回來了，我問 他怎么搞的，他說要相反就通了...沒什么注明的。。單單一個模塊的(空白的，生產商也太簡便了一點吧)。。。我暈了，大家以后要買網線模塊就買以下介紹 的這種哈（這種是比較正規的）。哈哈

網線模塊制作開始：

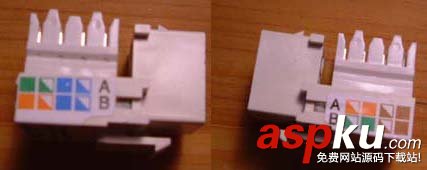

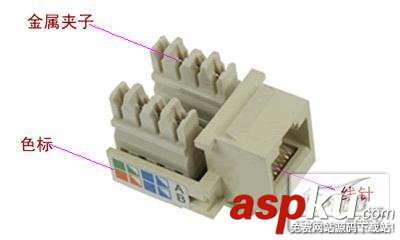

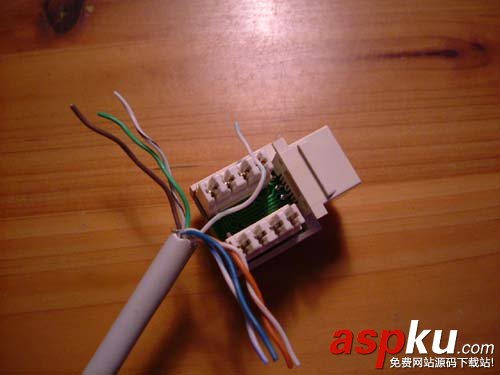

先來認識一下網線模塊，這個就是裝在家里網線插座后面的模塊 ，左右兩面，上面A、B表示的是兩種不同的打線方式，任選一種即可。

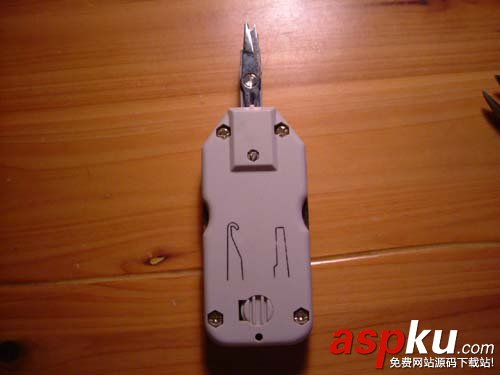

再來認識一下打線的工具：

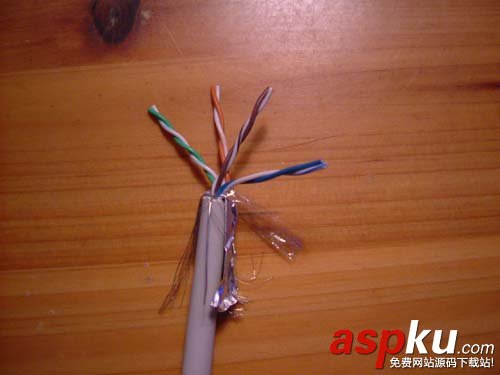

下面開始打線了，首先還是先把網線的外皮剝掉，這次可以剝得長點兒，便于后面打線。露出了四組雙絞線：

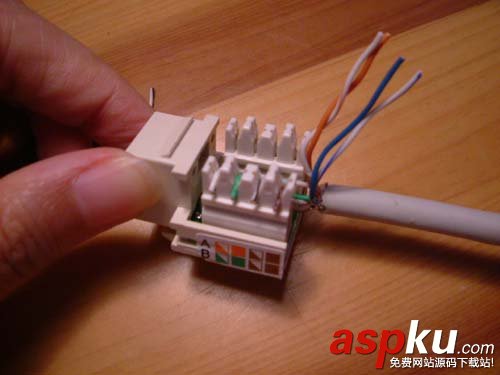

將線分成左右兩組，按照A或者B的方式把相應顏色的線卡在模塊相應的位置：

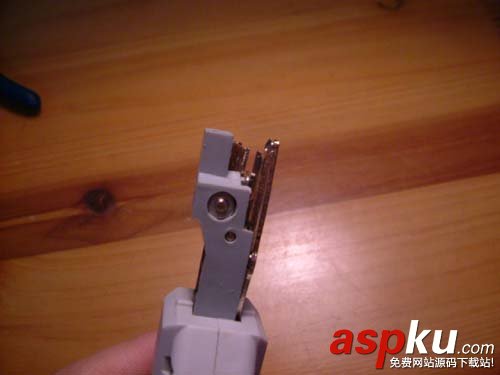

在打線之前我們?cè)賮碚J(rèn)識一下這個打線的工具：這是打線工具的頭，金屬的一邊（下圖右邊）是一個類似剪刀的頭，可以剪掉多余的先頭。

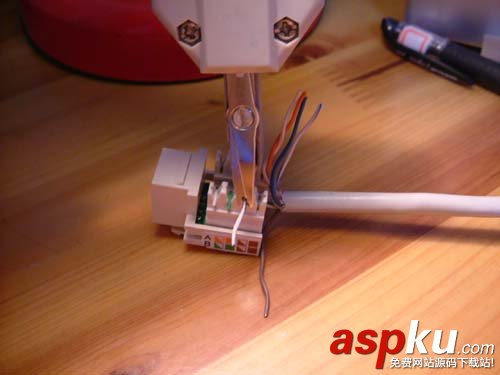

下面開始打線，用工具壓住模塊和線，用力壓下去，將線卡在模塊里面，并把多余的先頭剪掉。

將其他的線都按照一樣的方式打好

所有的線都打好后就可以將模塊裝到86盒面板上了

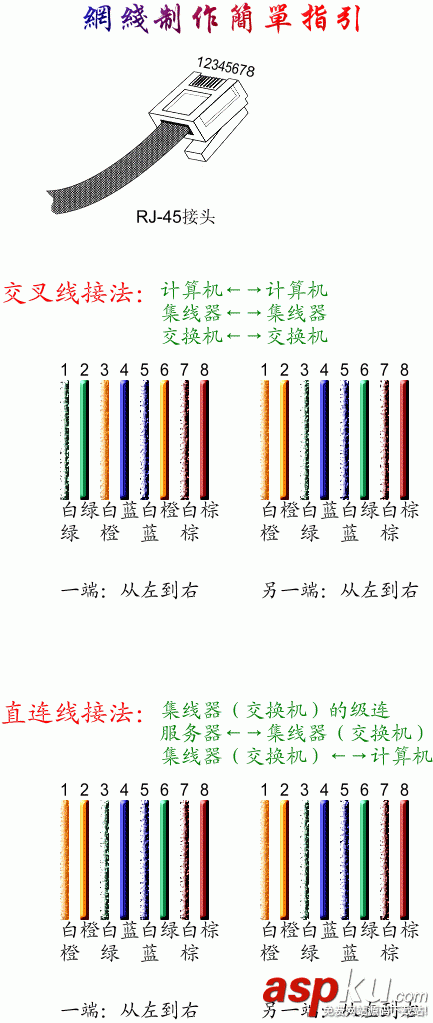

1）一一對應接法。即雙絞線的兩端芯線要一一對應，即如果一端的第1腳為綠色，另一端的第1腳也必須為綠色的芯線，這樣做出來的雙絞線通常稱之為“直連線”。但要注意的是4個芯線對通常不分開，即芯線對的兩條芯線通常為相鄰排列，這個，由于太簡單且隨意，圖上未標出。

這種網線一般是用在集線器或交換機與計算機之間的連接。

　?。?）1－3、2－6交叉接法。雖然雙絞線有4對8條芯線，但實際上在網絡中只用到了其中的4條，即水晶頭的第1、第2和第3、第6 腳，它們分別起著收、發信號的作用。這種交叉網線的芯線排列規則是：網線一端的第1腳連另一端的第3腳，網線一端的第2腳連另一頭的第6腳，其他腳一一對 應即可。這種排列做出來的通常稱之為“交叉線.

例如，當線的一端從左到右的芯線順序依次為：
白綠、綠、白橙、藍、白藍、橙、白棕、棕，
另一端從左到右的芯線順序則應當依次為：
白橙、橙、白綠、藍、白藍、綠、白棕、棕。

這種網線一般用在集線器（交換機）的級連、服務器與集線器（交換機）的連接、對等網計算機的直接連接等情況下。

經常用于兩臺電腦直接互連傳送數據！

（3）100M接法。這是一種最常用的網線制作規則。所謂100M接法，是指它能滿足100M帶寬的通訊速率。它的接法雖然也是一一對應，但每一腳的顏色是固定的，

具體是：第1腳——橙白、第2腳——橙色、第3腳——綠白、第4腳——藍色、第5腳——藍白、第6腳——綠色、第7腳——棕白、第8腳——棕色，

從中可以看出，網線的4對芯線并不全都是相鄰排列，第3腳、第4腳、第5腳和第6腳包括2對芯線，但是順序已錯亂。

這種接線方法也是應用于集線器（交換機）與工作站計算機之間的連接，也就是“直連線”所應用的范圍。

EIA/TIA的布線標準中規定了兩種雙絞線的線序568A與568B

T568A的接法是：綠白、綠、橙白、藍、藍白、橙、棕白、棕
T568B的接法是：橙白、橙、綠白、藍、藍白、綠、棕白、棕
A和B的不同之處其實就是1和3、2和6號線的位置互換一下。

100BASE-T4 RJ-45對雙絞線的規定如下：
