目前局域網構建已經極為普遍，在不知不覺之間，小型局域網的蹤影在我們周圍無處不在，例如家庭局域網、游戲網吧、校院局域網和小型辦公室網等。雖然它們組網方式各式各樣，但是萬變不離其宗，這些有線局域網都需要通過線纜連接。

網線線序記憶技巧

關于雙絞線的色標和排列方法是有統一的國際標準嚴格規定的，現在常用的是TIA/EIA568B。在打線時應使用如下的順序：(TIA/EIA568B)
1->橙白 2->橙 3->綠白 4->藍 5->藍白 6->綠 7->棕白 8->棕(電腦接路由器或交換機，兩邊水晶頭都是一樣的順序)
而且，使用電纜兩頭一對一的連接方式（也就是我開始的連接方法）， 會使一組信號（負電壓信號）通過不絞合在一起的兩根芯線傳輸，造成極大的近端串擾（NEXT-> Near-end-crosstalk）所以應按照國際標準打線！！

網線由一定距離長的雙絞線與RJ45頭組成。雙絞線由8根不同顏色的線分成4對絞合在一起，成隊扭絞的作用是盡可能減少電磁輻射與外部電磁干擾的影響，雙絞線可按其是否外加金屬網絲套的屏蔽層而區分為屏蔽雙絞線（STP）和非屏蔽雙絞線（UTP）。做好的網線要將RJ45水晶頭接入網卡或HUB等網絡設備的RJ45插座內。RJ45水晶頭由金屬片和塑料構成,特別需要注意的是引腳序號,當金屬片面對我們的時候從左至右引腳序號是1-8, 這序號做網絡聯線時非常重要,不能搞錯。雙絞線的最大傳輸距離為100米。
EIA/TIA的布線標準中規定了兩種雙絞線的線序568A與568B

標準568A：橙白--1，橙--2，綠白--3，藍--4，藍白--5，綠--6，棕白--7，棕--8；
標準568B：綠白--1，綠--2，橙白--3，藍--4，藍白--5，橙--6，棕白--7，棕--8。

100BASE-T4 RJ-45對雙絞線的規定如下： rj45水晶頭,RJ45頭,水晶頭,網絡接頭,RJ45,布線接頭

　　1、2用于發送，3、6用于接收，4、5，7、8是雙向線。
　　1、2線必須是雙絞，3、6雙絞，4、5雙絞，7、8雙絞。

在用于連接hub時，接頭的順序按照本文最開始講的那樣，這種連接方式稱為直通式。具體的1——8號，是將RJ45水晶頭金屬片的一面沖上，從左至右依次為1——8。

在用于雙機互聯時應按如下色譜排列，也稱作交叉式 （就是不通過交換機或路由器，直接兩臺電腦連接，很少用到吧，多用于早期沒有網絡的時候，兩臺電腦對戰需要。例如紅警）

A端：橙白，橙，綠白，藍，藍白，綠，棕白，棕；
B端：綠白，綠，橙白，藍，藍白，橙，棕白，棕。(藍色在中間Blue)

DIY的熱潮中使得更多的人開始自己動手搭建屬于自己的網絡,在這過程中首先是制定規劃，然后購買產品，最后就是制作。網絡產品的購買一定要看清產品再買，假的產品或質量次的產品會直接影響到網絡的穩定，在選購好了產品后就該動手搭建它了。

在搭建網絡的時候，網線的制作是一大重點，整個過程都要準確到位，排序的錯誤和壓制的不到位都將直接影響網線的使用，出現網絡不通或者網速慢。接下來筆者將簡單的介紹一下制作標準的網線的制作。

一、工具和材料的認識

在制作網線前，大家必須準備相應的工具和材料。首要的工具是RJ-45工具鉗，該工具上有三處不同的功能，最前端是剝線口，它用來剝開雙絞線外殼。中間是壓制RJ-45頭工具槽，這里可將RJ-45頭與雙絞線合成。離手柄最近端是鋒利的切線刀，此處可以用來切斷雙絞線。

接下來需要的材料是RJ-45頭和雙絞線。由于RJ-45頭像水晶一樣晶瑩透明，所以也被俗稱為水晶頭，每條雙絞線兩頭通過安裝RJ-45水晶頭來與網卡和集線器(或交換機)相連。而雙絞線是指封裝在絕緣外套里的由兩根絕緣導線相互扭繞而成的四對線纜，它們相互扭繞是為了降低傳輸信號之間的干擾。

RJ-45工具鉗

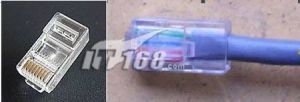

RJ-45水晶頭

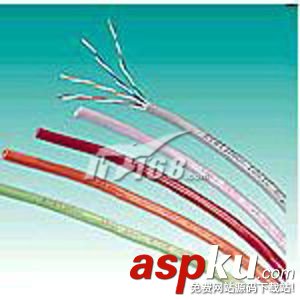

五類超五類線

俗話說：“工欲善其事，必先利其器”。在這里我們要向大家介紹如何使你的工具很“利”，以達到事半功倍的效果。像上面我們看到的RJ-45工具鉗，有時會出現制作出不合格的網線，這是因為工具鉗的齒口沒有對準水晶頭上的金屬片，從而導致金屬片不能與網線正確接觸，因此就出現網線連不通等現象。所以在選擇RJ-45工具鉗時，一定要注意工具鉗壓下來后它上面的每個齒口都能與水晶頭上的金屬片一一對應好，這樣才能保證制作出合格的網線。

二、網線的標準，和連接方法：

雙交線做法有兩種國際標準：EIA/TIA568A和EIA/TIA568B，而雙交線的連接方法也主要有兩種：直通線纜和交叉線纜。直通線纜的水鏡頭兩端都遵循568A或568B標準，雙交線的每組線在兩端是一一對應的，顏色相同的在兩端水晶頭的相應槽中保持一致。它主要用在交換機（或集線器）Uplink口連接交換機（或集線器）普通端口或交換機普通端口連接計算機網卡上。而交叉線纜的水晶頭一端遵循568A，而另一端則采用568B標準，即A水晶頭的1、2對應B水晶頭的3、6，而A水晶頭的3、6對應B水晶頭的1、2，它主要用在交換機（或集線器）普通端口連接到交換機（或集線器）普通端口或網卡連網卡上。

三、網線的制作：

(1)剪斷:利用壓線鉗的剪線刀口剪取適當長充的網線。

(2)剝皮:用壓線鉗的剪線刀口將線頭剪齊,再將線頭放入剝線刀口,讓線頭角及擋板,稍微握緊壓線鉗慢慢旋轉,讓刀口劃開雙絞線的保護膠皮,拔下膠皮。(注意:剝與大拇指一樣長就行了)

【小提示】網線鉗擋位離剝線刀口長度通常恰好為水晶頭長度，這樣可以有效避免剝線過長或過短。剝線過長一則不美觀，另一方面因網線不能被水晶頭卡住，容易松動；剝線過短，因有包皮存在，太厚，不能完全插到水晶頭底部，造成水晶頭插針不能與網線芯線完好接觸，當然也不能制作成功了。

(3)排序:剝除外包皮后即可見到雙絞線網線的4對8條芯線，并且可以看到每對的顏色都不同。每對纏繞的兩根芯線是由一種染有相應顏色的芯線加上一條只染有少許相應顏色的白色相間芯線組成。四條全色芯線的顏色為：棕色、橙色、綠色、藍色。 每對線都是相互纏繞在一起的,制作網線時必須將4個線對的8條細導線一一拆開,理順,捋直,然后按照規定的線序排列整齊。

目前,最常使用的布線標準有兩個,即T568A標準和T568B標準。T568A標準描述的線序從左到右依次為:1-白綠、2-綠、3-白橙、4-藍、5-白藍、6-橙、7-白棕、8-棕。T568B標準描述的線序從左到右依次為：1-白橙、2-橙、3-白綠、4-藍、5-白藍、6-綠、7-白棕、8-棕。在網絡施工中，建議使用T568B標準。當然，對于一般的布線系統工程，T568A也同樣適用。

T568A/T568B制作圖
排列水晶頭8根針腳：

將水昌頭有塑造料彈簧片的一面向下，有針腳的一方向上，使有針腳的一端指向遠離自己的方向，有方型孔的一端對著自己，此時，最左邊的是第1腳，最右邊的是第8腳，其余依次順序排列。

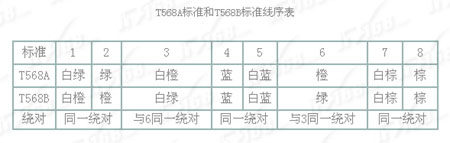

T568A標準和T568B標準線序表

(4)剪齊：把線盡量抻直（不要纏繞）、壓平（不要重疊）、擠緊理順（朝一個方向緊靠），然后用壓線鉗把線頭剪平齊。這樣，在雙絞線插入水晶頭后，每條線都能良好接觸水晶頭中的插針，避免接觸不良。如果以前剝的皮過長，可以在這里將過長的細線剪短，保留的去掉外層絕緣皮的部分約為14mm，這個長度正好能將各細導線插入到各自的線槽。如果該段留得過長，一來會由于線對不再互絞而增加串擾，二來會由于水晶頭不能壓住護套而可能導致電纜從水晶頭中脫出，造成線路的接觸不良甚至中斷。

(5)插入：一和以拇指和中指捏住水晶頭，使有塑料彈片的一側向下，針腳一方朝向遠離自己的方向，并用食指抵?。涣硪皇帜笞‰p絞線外面的膠皮，緩緩用力將8條導線同時沿RJ-45頭內的8個線槽插入，一直插到線槽的頂端。

(6)壓制：確認所有導線都到位，并透地水晶頭檢查一遍線序無誤后，就可以用壓線鉗制RJ-45頭了。將RJ-45頭從無牙的一側推入壓線鉗夾槽后,用力握緊線鉗(如果您的力氣不夠大,可以使用雙手一起壓),將突出在外面的針腳全部壓入水晶并頭內。

四、結束語

在把水晶頭的兩端都做好后即可用網線測試儀進行測試，如果測試儀上8個指示燈都依次為綠色閃過，證明網線制作成功。如果出現任何一個燈為紅燈或黃燈，都證明存在斷路或者接觸不良現象，此時最好先對兩端水晶頭再用網線鉗壓一次，再測，如果故障依舊，再檢查一下兩端芯線的排列順序是否一樣，如果不一樣，隨剪掉一端重新按另一端芯線排列順序制做水晶頭。如果芯線順序一樣，但測試儀在重奪后仍顯示紅色燈或黃色燈，則表明其中肯定存在對應芯線接觸不好。此時沒辦法了，只好先剪掉一端按另一端芯線順序重做一個水晶頭了，再測，如果故障消失，則不必重做另一端水晶頭，否則還得把原來的另一端水晶頭也剪掉重做。直到測試全為綠色指示燈閃過為止。對于制作的方法不同測試儀上的指示燈亮的順序也不同，如果是直通線測試儀上的燈應該是依次順序的亮，如果做的是雙絞線那測試儀的一段的閃亮順序應該是3、6、1、4、5、2、7、8。

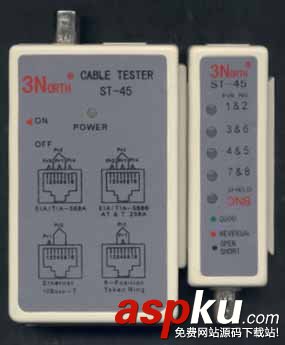

網線測試儀

上面向大家介紹了常用的T568A、T568B國際標準網線制作方法，希望無論是初學者還是網絡老手都能夠按照標準的方法去制作網線，這樣對以后網絡的維護會帶來許多便利。

另：買線時注意一下,用的是5類線,3類線只能達到16M,4類線20M,只有5類線以及超5類等才能到達100M的.線的長度不能超過100米。

PC HUB 直連線
HUB普通口 HUB普通口 交叉線
HUB普通口 HUB級聯口 直連線
PC 路由器 交叉線
路由器 路由器 交叉線
PC 交換機 直連線
路由器 交換機 直連線
交換機普通口 交換機uplink口 直連線
交換機普通口 交換機普通口 交叉線
交換機uplink口 交換機uplink口 交叉線
