CAD是一款在機械制圖時經常用到的軟件,在制圖過程中我們經常遇到有很多圓形，如果一個一個畫非常浪費時間，其實通過環形陣列來完成。cad命令行里輸入ar，可以進入陣列命令，正確的使用這個命令可以使我們作圖更有效率，感興趣的一起閱讀下文設置。

具體方法如下:

1、陣列又分：矩形陣列和環形整列；

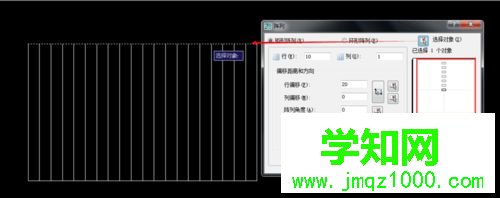

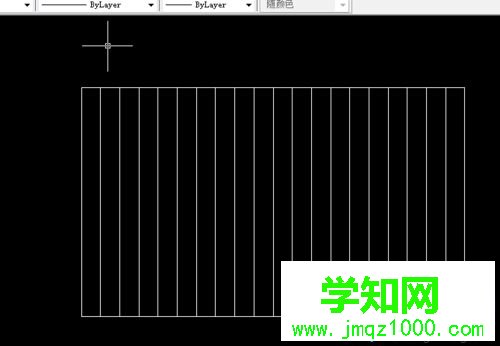

打開cad軟件，運用矩形命令“rec”隨意繪制一個矩形。在矩形的20mm處畫一條豎的直線，然后運用陣列命令“ar",會彈出一個對話窗口，勾選矩形陣列，點擊選擇對象，選擇豎的直線，設置行、列，距離、數量，最后點擊確定。就可以了。如圖所示進行設置：

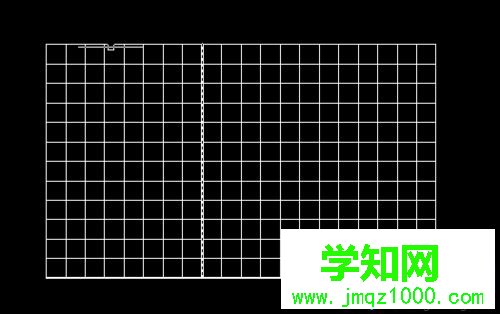

2、現在我們來畫橫的直線，也是如此，繪制一個距離20公分的橫的直線。使用快捷鍵”ar",彈出窗口，進行設置。選擇對象，點擊橫直線，設置設置行、列，距離、數量，最后點擊確定?？梢钥匆娮约河信赃呌幸粋€預覽框。如圖所示進行設置。這樣一個田字格就好了；

3、如何使用環形陣列？我們用環形陣列來制作一把扇子。

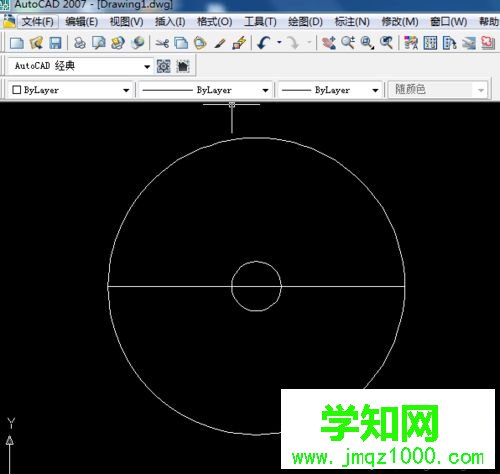

首先畫圓，用快捷鍵“c"繪制一個直徑50mm的圓。在使用快捷鍵”O"對圓進行偏移復制。設置偏移距離為200mm,然后以圓的中心畫一條直線，如圖所示：

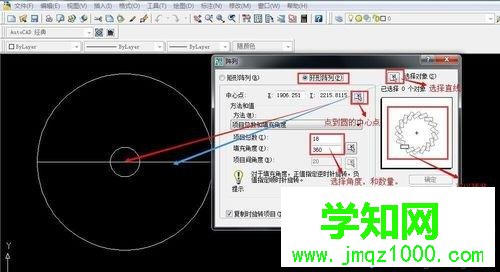

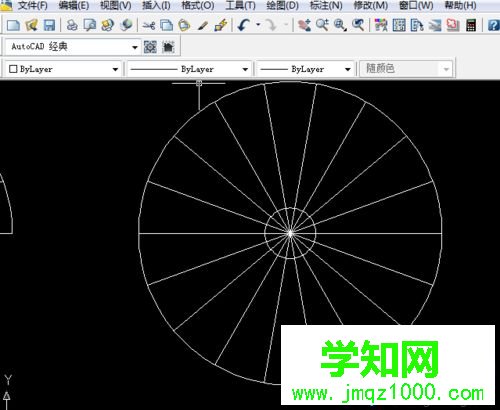

4、畫好之后，我們使用快捷鍵”ar",勾選環形陣列。點擊選擇對象，選擇直線。點擊中心點選擇圓的中心。設置項目總數為18個。角度為360度。點擊確定就會得到以下圖片的效果。

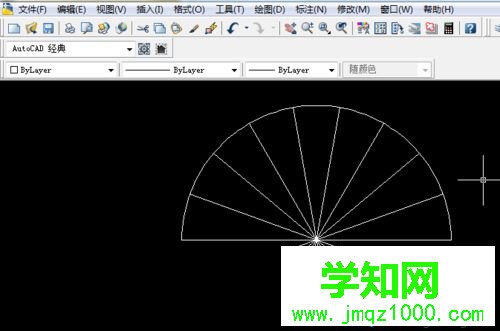

5、然后將多余的線條，進行刪除。使用裁剪快捷鍵“tr"，選中所有線條，如圖所示，刪除多余的線條。

cad環形陣列的使用方法分享到這里了，感興趣或有需要的小伙伴不妨一起來設置操作。
