數字示波器的發展極大的降低了低速總線調試的難度，無論是IIC、SPI還是CAN、LIN等，示波器都可以直接將波形轉化成數據。傳聞近日有一臺示波器可以直接破解30多種通信協議，具體是那些協議呢?我們來一起看看。

在講示波器具體的解碼內容之前，首先來看一下伴隨著示波器的發展，協議解碼出現了哪些變化。

1、簡述示波器發展給協議解碼帶來的便捷

示波器從模擬示波器發展到數字示波器，帶來了許多大的改變，例如信號采集、帶寬、采樣率、屏顯等。同樣，這樣的改變也體現在“協議解碼”上，新的解碼方式將人們從“0”，“1”的世界中解放出來，大大提高了工作效率。

圖1 0/1的世界

下面，我們具體看一下示波器發展中協議解碼方式的變化。

最初的協議解碼

最初的示波器只是一個簡單的波形顯示兼數據測量，而我們需要獲取協議波形深層次的含義，則需要一段一段去分析。

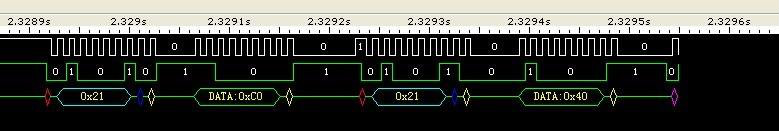

例如：觀察IIC協議，一個時鐘信號，一個數據信號，我們需要按照時鐘與數據信號一位一位對應，去進行0/1的組合轉換，將其“翻譯”成我們需要形式，再去對應相應的物理量。這樣不僅工作量大、效率低,，而且還容易出錯。

圖1

現在的協議解碼

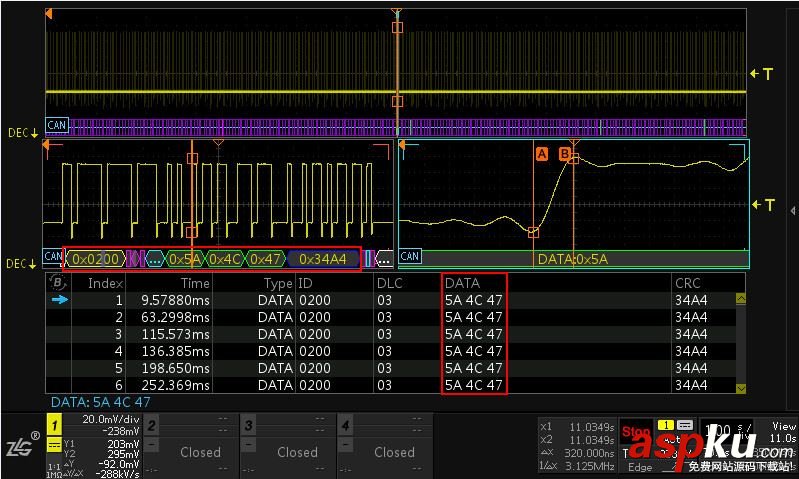

直接將波形數據解碼后以十六進制、十進制或字符的形式呈現出來，省去了工程師轉換的過程，大大加快了開發效率。如圖3為一段CAN協議的解碼，可以一步到位。

圖3 雙ZOOM下的CAN協議解碼

2、簡要介紹每一種協議

目前，在示波器上，除了大家所熟知的CAN、UART、IIC、USB等協議解碼外，還有許多使用越來越頻繁的協議。下面，我們按照協議的應用一一介紹。

① 汽車電子相關協議

表1 汽車電子相關協議及特征

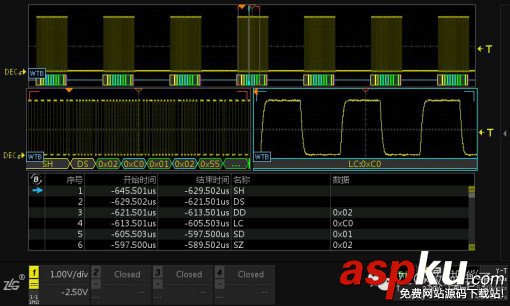

如圖4為WTB協議解碼

圖4 雙ZOOM下的WTB協議解碼

② IC接口相關協議

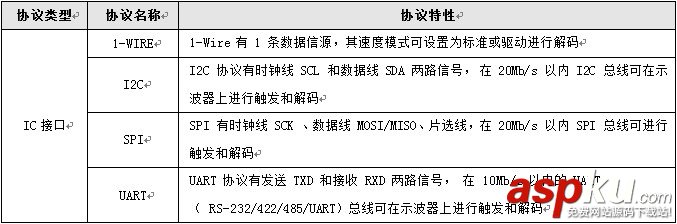

表2 IC接口相關協議及特征

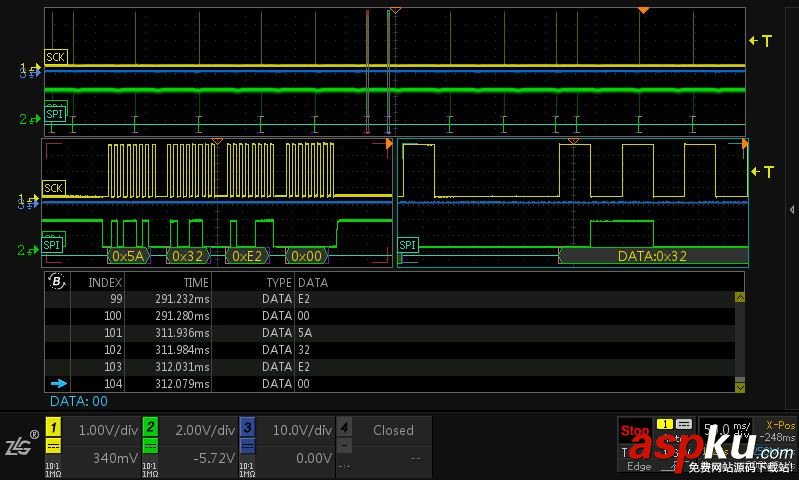

如圖5為SPI協議解碼

圖5 SPI協議解碼

③ 電腦周邊相關協議

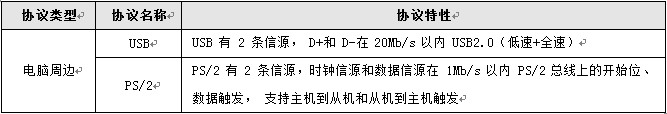

表3 電腦周邊相關協議級特征

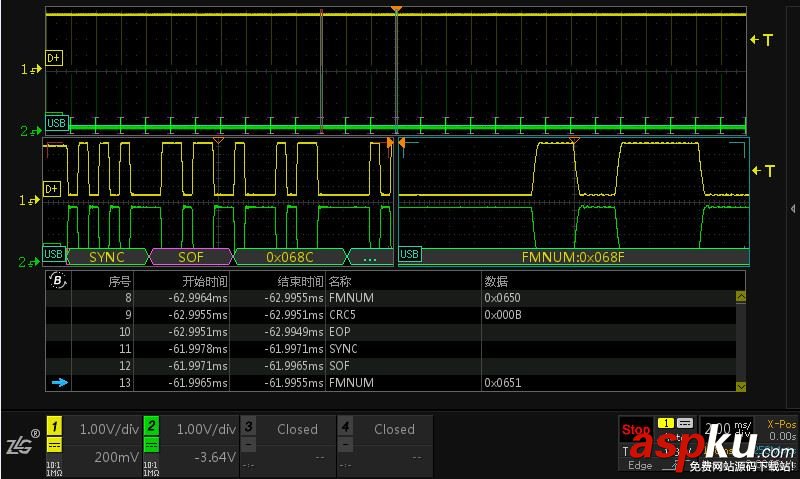

如圖6為USB協議解碼

圖6 雙ZOOM下的USB協議解碼

④ 無線通信相關協議

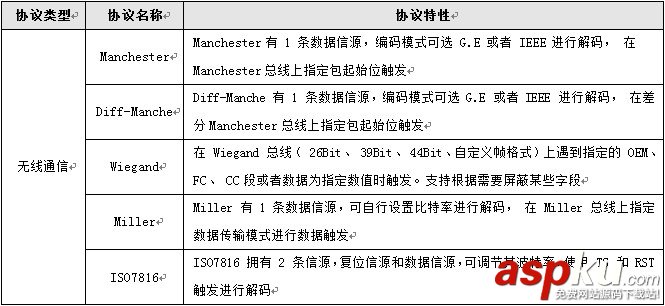

表4 無線通信相關協議及特征

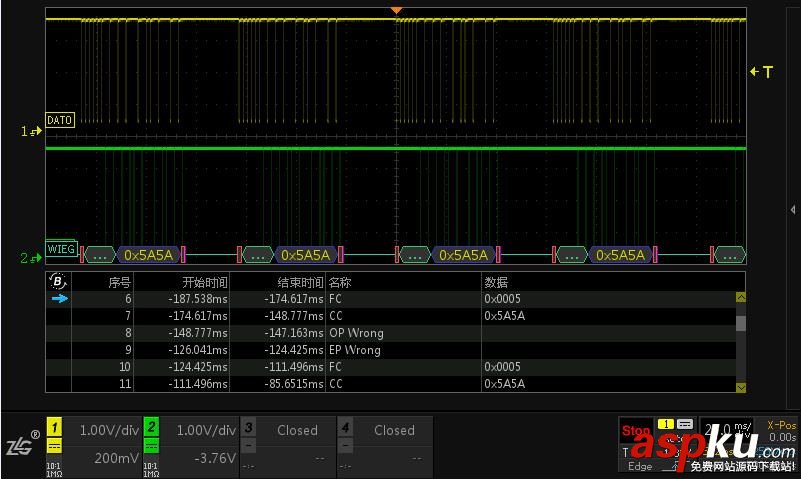

如圖7為Wiegand協議解碼

圖7 Wiegand協議解碼

⑤ 各行業相關協議

表5 各行業相關協議及特征

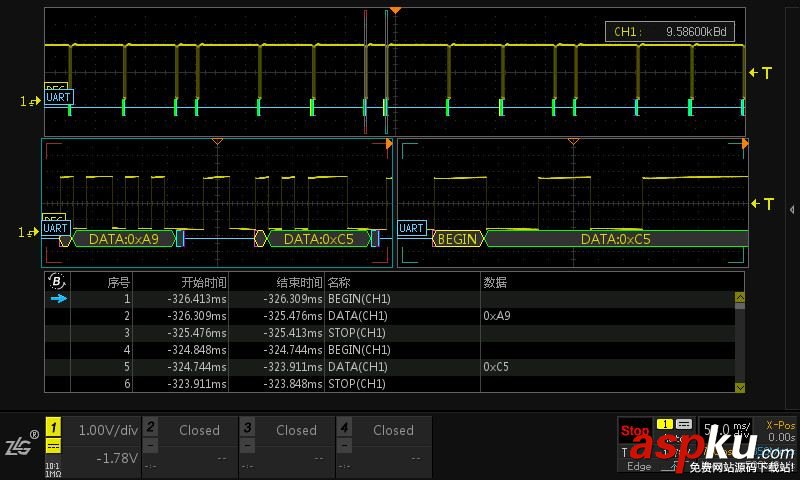

如圖8為RS232解碼：

圖8 雙ZOOM下的RS232解碼

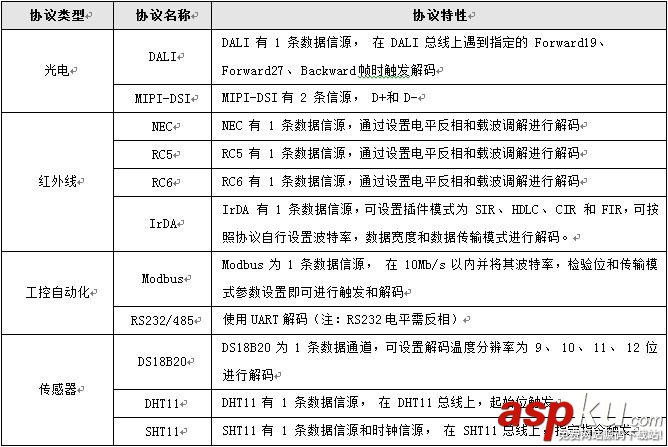

表6 各行業相關協議及特征

3、ZDS4000所有協議解碼全部免費標配

ZDS4000系列示波器免費標配以上30余種協議解碼，支持解碼以“十進制”，“十六進制”，“字符”三種方式顯示，如圖9、10所示。

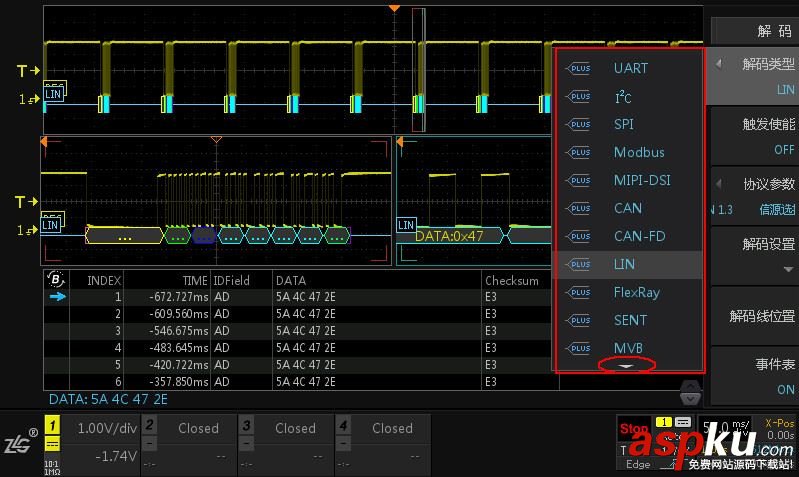

圖9 30余種協議解碼

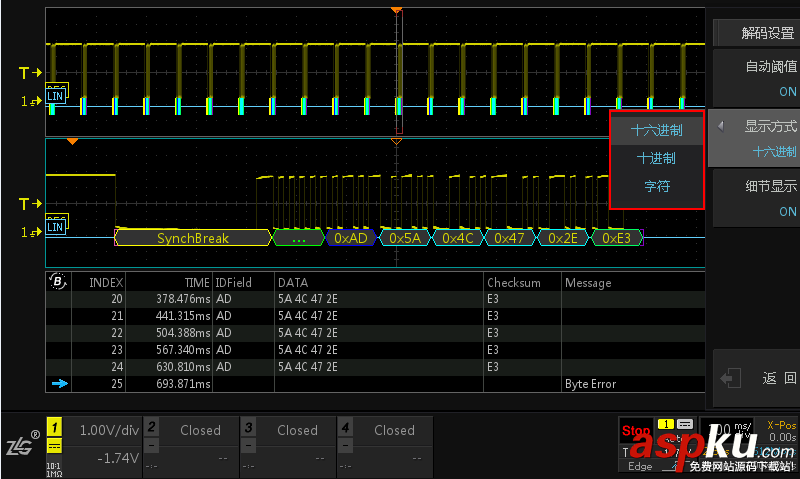

圖10 協議解碼的三種顯示方式

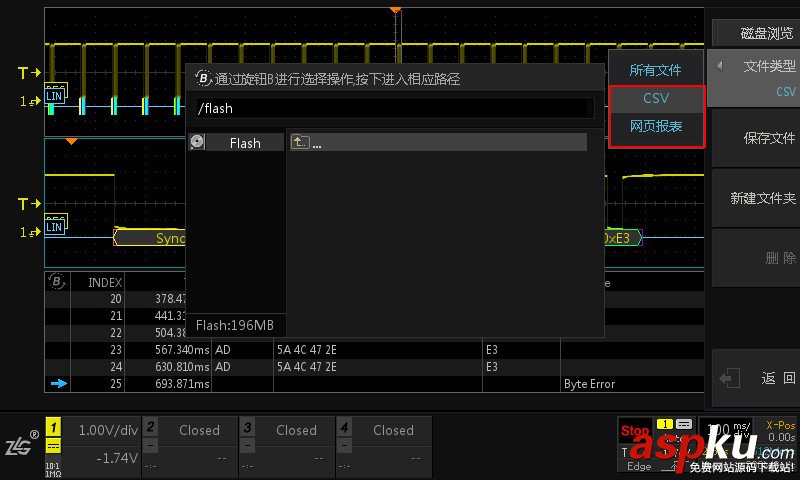

同時，支持解碼細節顯示，具有詳細的事件表(事件表內容包括開始時間、結束時間、名稱及數據)，可以以報表網頁或CSV格式導出，方便工程師進一步分析，如圖11所示。

圖11 事件表的兩種導出方式
