綜合布線系統

綜合布線系統就是為了順應發展需求而特別設計的一套布線系統。對于現代化的大樓來說，就如體內的神經，它采用了一系列高質量的標準材料，以模塊化的組合方式，把語音、數據、圖像和部分控制信號系統用統一的傳輸媒介進行綜合，經過統一的規劃設計，綜合在一套標準的布線系統中，將現代建筑的三大子系統有機地連接起來，為現代建筑的系統集成提供了物理介質?？梢哉f結構化布線系統的成功與否直接關系到現代化的大樓的成敗，選擇一套高品質的綜合布線系統是至關重要的。

綜合布線系統是開放式結構，能支持電話及多種計算機數據系統,還能支持會議電視、監視電視等系統的需要。綜合布線系統可劃分成七個子系統，工作區子系統；配線(水平)子系統；干線(垂直)子系統；設備間子系統；管理子系統；建筑群子系統；光纜傳輸系統。

1、工作區子系統

一個獨立的需要設置終端的區域，即一個工作區，工作區子系統應由配線(水平)布線系統的信息插座，延伸到工作站終端設備處的連接電纜及適配器組成。

2、配線(水平)子系統

配線子系統由工作區用的信息插座，每層配線設備至信息插座的配線電纜、樓層配線設備和跳線等組成。

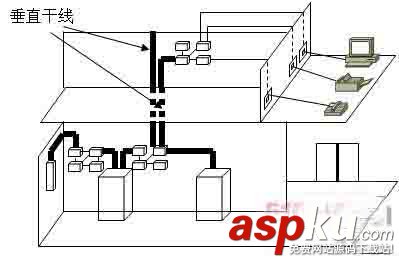

3、干線(垂直)子系統

干線子系統應由設備間的配線設備和跳線以及設備間至各樓層配線間的連接電纜組成。

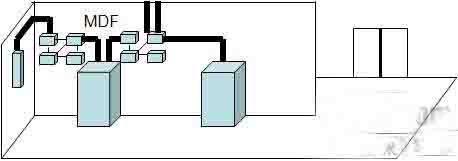

4、設備間子系統

設備間是在每一幢大樓的適當?shù)攸c設置進線設備、進行網絡管理以及管理人員值班的場所。設備間子系統由綜合布線系統的建筑物進線設備、電話、數據、計算機等各種主機設備及其保安配線設備等組成。

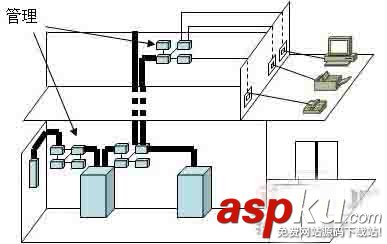

5、管理子系統

管理子系統設置在每層配線設備的房間內。管理子系統應由交接間的配線設備，輸入/輸出設備等組成，管理子系統也可應用于設備間子系統。

6、建筑群子系統

建筑群子系統由兩個及兩個以上建筑物的電話、數據、電視系統組成一個建筑群綜合布線系統，包括連接各建筑物之間的纜線和配線設備(CD),組成建筑群子系統。

7、光纜傳輸系統

當綜合布線系統需要在一個建筑群之間敷設較長距離的線路，或者在建筑物內信息系統要求組成高速率網絡，或者與外界其它網絡特別與電力電纜網絡一起敷設有抗電磁干擾要求時,應采用光纜作為傳輸媒體。光纜傳輸系統應能滿足建筑與建筑群環境對電話、數據、計算機、電視等綜合傳輸要求，當用于計算機局域網絡時，宜采用多模光纜；作為遠距離電信網的一部分時應采用單模光纜。

以上就是綜合布線系統中的七個子系統的構成圖，圖文理解是不是更容易記住綜合布線系統呢，希望能幫助大家，謝謝閱讀，請繼續關注VEVB武林網。
