吹纜概念

　　光纜氣吹敷設法， 即是采用高壓氣流吹送的方式將光纜吹放到預先埋設的硅芯管中。吹纜機將高壓、高速的壓縮空氣吹入硅芯管，高壓氣流推動氣封活塞，這樣連接在光纜端部的氣封活塞對光纜形成一個可設定的均勻的拉力，與此同時，吹纜機液壓履帶輸送機構夾持著光纜向前輸送形成一個輸送力，拉力與輸送力的組合，使穿入的光纜隨高速氣流一道以懸浮狀態在管道內快速穿行。 通信干線光纜管道化是發展趨式。

　　氣吹原理

　　氣吹敷設纜/管是利用機械推進器把微管束或微纜推進管道，同時空氣壓縮機把強大的氣流通過氣吹機的密封倉送進管道，這種高速流動的氣流在纜和管的表面形成一種拖曳力，促使纜和管前進。因此纜和管束在管道內是被氣流推動前進的而不是被拉進管道的。纜和管在管道內順著地勢起伏或方向的改變而順利的前進，因為光纜頂端不受力，所以與傳統牽引敷纜相反，光纜端頭沒有應力。敷纜完畢后，纜和管松弛地停在管道的底部，有助于延長纜的使用壽命以及纜和管的抗拉強度。實踐證明氣吹法是目前最有效，最安全的敷纜方法之一。

　　氣吹方法介紹：

　　接力氣吹法：

　　該方法是采用多臺氣吹機聯合工作。當?shù)谝慌_氣吹機將纜送至下一個氣吹點時，第二臺氣吹機開始工作，新的高壓氣流通過第二臺機器的進氣室進入下一段管道并且從排氣口釋放出上游管道內的高壓氣流。從理論上講，通過這樣的接力氣吹，光纜可以氣吹無限長的距離。這種氣吹方法的缺點是：需要的設備較多，一次性投資較大，同時由于地形的變化會造成氣吹點的位置不容易準確地確定。

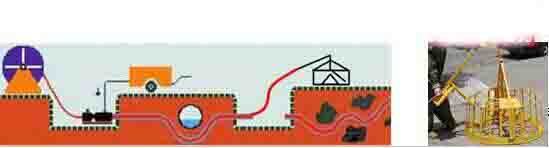

　　從中間向兩端氣吹：

　　當敷纜長度超過一臺氣吹機的一次氣吹長度時，我們可以選擇從線路中間開口向二端吹，一次性的氣吹長度約為總長度的一半。首先將倒盤器安裝在纜盤附近，當一端微纜敷設完畢后，用氣吹機將纜盤上的剩余微纜倒入倒盤器，取出內圈的微纜端頭，然后氣吹機轉換方向，將倒盤器中的微纜吹入管道。如果管道敷設沒有問題，一次氣吹的成功的把握性較大。

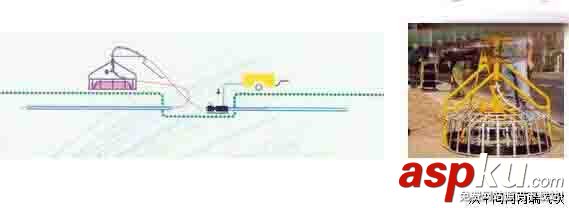

　　蛙跳氣吹法：

　　蛙跳氣吹類似于接力氣吹法，但是安裝在下一氣吹點的不是氣吹機而是倒盤器，利用管道內的高速氣流將上游氣吹點的光纜全部收集到下一個氣吹點，然后將氣吹機轉移到下一個氣吹點。如此類推，直到光纜全部氣吹完畢。這種氣吹法的優點是，利用一臺氣吹機同樣可以完成長距離光纜的敷設，但是倒盤的工作量較大，效率較低，同時一臺氣吹機的實際氣吹長度將遠遠大于實際線路長度。

　　蛙跳氣吹法Resize of Resize of P1010018small 采用何種氣吹方法取決于工地的實際情況，在實際施工中，往往先采用第二種氣吹法，然后采用第三種氣吹法。

　　纜氣吹敷設法的主要特點：

　　1.與其它的光纜敷設方法相比，光纜在敷設過程中所受的張力比較均勻而且小得多；

　　2.敷設過程簡化，敷設光纜速度快；

　　3.一次敷設距離長，可以采用盤長較長的光纜，減少接頭數，降低了衰耗；

　　4.管道線路上人孔、手孔數量可以大大地減少；

　　5.敷設作業使用的人力較長
