小型IT公司布線是一個不大的工程。說不大，是因為這類工程對于網絡公司來說實在太小了，一般的網絡公司都不愿意接這樣的工程，除非是工程量很大的辦公樓整體綜合布線。為此朋友只能通過關系請來了兩位安裝師進行了弱電布線。

確定網絡布線設計草圖

進行布線前，首先應該了解辦公室辦公桌的擺設位置，什么地方可以開槽埋線，什么地方不可以？同時要了解公司的網絡需求，什么地方要上網？什么地方有電話？機柜應該放哪里？經理辦公室的信息點應該打在哪？心里一定要有數。為此，朋友根據自己的設想畫了份設計草圖。（如圖一）

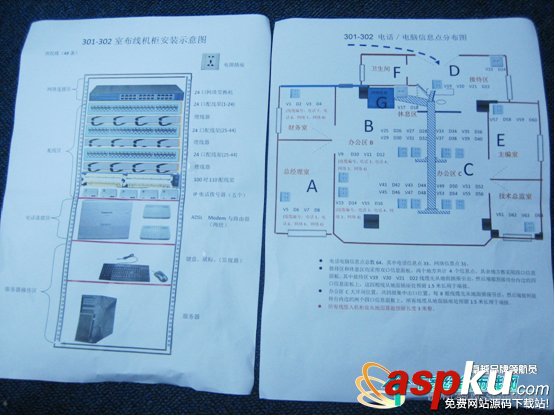

圖一（左是機柜安裝圖 右是電話/電腦信息點分布圖）

施工開始

按照設計的草圖，將所有需要準備的線材購置回來進行分類，然后在線材的兩端貼上相應的標簽（這很重要）。

開始穿線。穿線前一定要檢查線材的連通狀況，另外最好所有的接頭都在最后制作。朋友公司的地面是鋪地毯，當然無論是鋪地磚還是鋪地毯都需要預埋線管。線管的作用不光是保護電線，它還具有方便換線的功能。因此，預埋線管的中間首先不能有直角死彎，要解決拐彎問題，使電線可以在線管里自動伸縮。

裝修工程完成后，鋪上地毯，開始進行各種設備的連接。整個辦公室電話電腦信息點64個，其中電腦信息點33個，網絡信息點31個。接待區和信息區均采用雙口信息面板，兩個地方共計4個信息點。其余地方都采用四口信息面板。其中接待區V19  D20  V21  D22 線纜先從地面插座引出，然后端接到接待臺內邊的四口信息面板上，這四根錢從地面插座處預留1.5米長用于端接。辦公區C大開間位置，共四組集中出口位置。每8根線纜先從地面插座引出，然后端接到接待臺內邊的兩個四口信息面板上，所有線纜從地面插座處預留1.5米長用于端接。所有線纜入機柜處人地面算起預留長度3米整。

確實好辦公桌的位置，信息口端接工作開始了。精確測量需保留的長度，剪斷多余的線纜后，制作永久性標簽。（這個很重要）

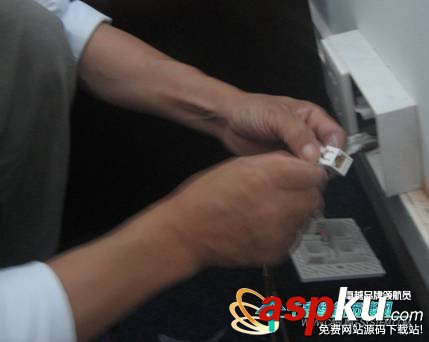

一般在離電纜末端5厘米處進行剝線，我們通常根據TIA-568B 的色標，將藍橙綠棕線對分別卡入相應的卡槽內，最好不要破壞各個線對的絞合度，注意：如果為了保證色譜而被迫改變絞距時，應將芯線多絞一下，而不是讓它散開。用手或專用工具將各個線對卡到位，采用偏口鉗將多余的線對剪斷，手動或采用專用工具將模塊的其他部件安裝到位。（如圖二、圖三）

圖二（信息點端接）

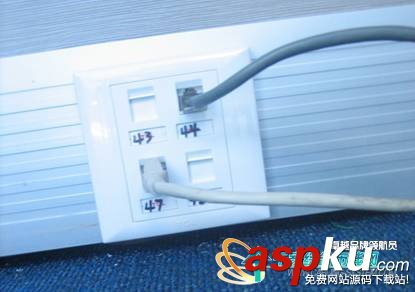

圖三（端接在辦公桌下側的信息點：單數為語音點、雙數為數據點）

機柜安裝

各處信息點端接完成后，機柜的安裝工作開始了?？紤]到未來信息點數的增加，朋友公司在機柜的選擇上作了很大的冗余，選用了羅格朗品牌，外形尺寸為：高×寬×深＝2000mm×600mm×600mm（如圖四）。

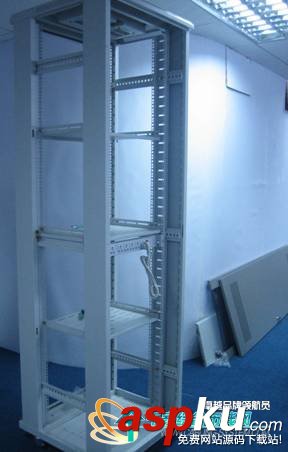

圖四：機柜

在安裝機柜之前首先要對可用空間進行規劃，為了便于散熱和設備維護，機柜前后與墻面或其它設備的距離不應小于0.8米，所處房間凈高不能小于2.5米。（但在朋友公司這點無法做到，辦公室吊頂后總高度不到2.5米，同時機柜前后與墻面的距離也沒有達到0.8米。）根據機柜安裝示意圖，最高層為網絡連接區，擺放一個24口網絡交換機；依次往下為配線區，電話連接區，服務器操作區。配線區分別分布三個24口配線架、三個理線器以及五個IP電話撥號器；電話連接區放置ADSL Modem 與路由器分別兩組；服務器操作區放置兩臺服務器（鍵盤、鼠標、監視器等）。（如下圖五——圖九機柜安裝全過程）

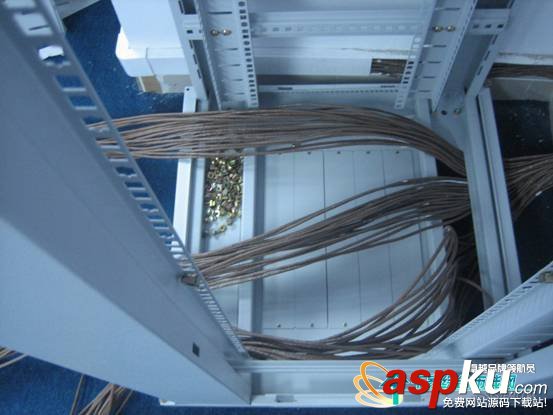

圖五：捋線（查找對應信息點）

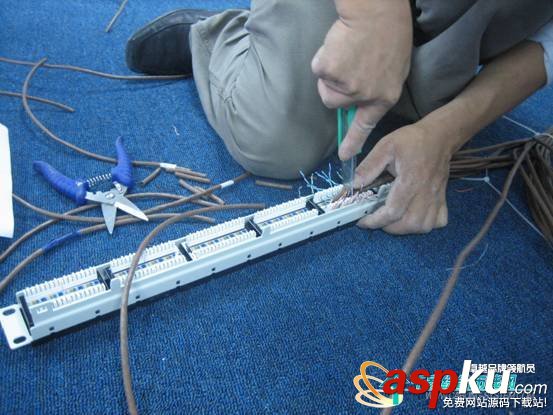

圖六：配線架端接（由于缺少配線架接線工具，安裝師采用了不銹鋼電工刀將各線位卡到位）

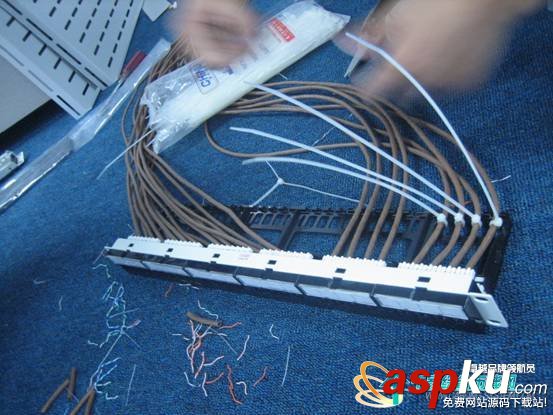

圖七：塑料扎帶將各線纜捆綁固定在配線架上

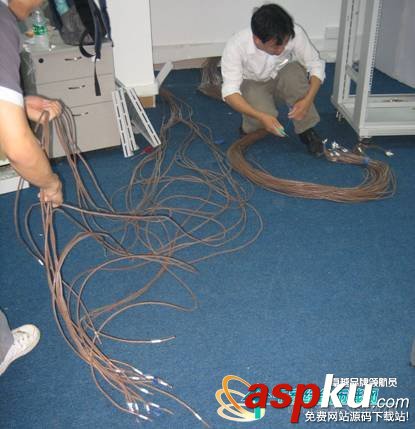

圖八：預留線纜長度

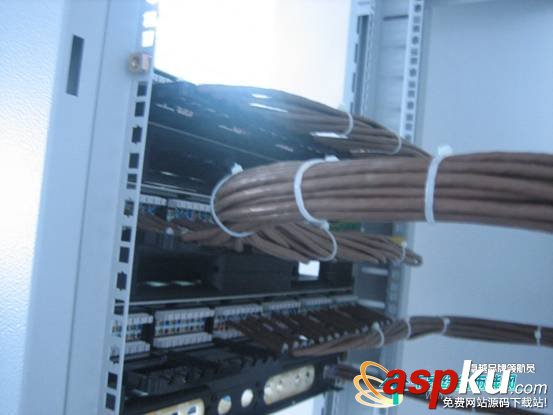

圖九：端接后機柜部分效果圖

機柜的配線架端接安裝工序全部完成后，將網絡交換機、路由器、ADSL Modem、IP電話撥號器及服務器端接好，將辦公室各處信息點對應開通，蓋上機柜的后蓋，大功告成！

總結

由于小型公司的信息點相對較少，整個弱電安裝過程中一些端接方式沒有嚴格按照規范進行，這也是大部分中小型企業弱電安裝過程中最常見的弊端。因此在之后的電話跳線與信息點增加過程中，整個機柜內便出現了“炒面式”線纜，這對于往后的網絡維護也帶來了諸多不便。面對一堆“炒面式”線纜，很多管理員都是焦頭爛額，無從下手進行維護。而筆者今天給大家介紹的這些，也是希望大家在以后對于小型辦公室牟裝修過程中，能夠合理的安排整個辦公室的線路布局，不要因為信息點少而不依照規范安裝，這樣只會給管理者的工作帶來一定的困難，畢竟前期的規范安裝能給后期的管理維護帶來更多方便。
