主板作為電腦的主體部分，提供著多種接口與各部件進行連接工作，而隨著科技的不斷發展，主板上的各種接口與規范也在不斷升級、不斷更新換代。其中比較典型的就是CPU接口，Intel方面，有奔騰、酷睿2系列的LGA 775，酷睿i7的LGA 1366接口，i5、i3的LGA 1156；AMD方面也從AM2升級到了AM2+以及AM3接口。其他如內存也從DDR升級到最新的DDR3，CPU供電接口也從4PIN擴展到8PIN等。面對主板上如此多的接口，你都知道它們的用途嗎？
在本文中，我們將對主流主板上的各種接口進行介紹，使用戶能清楚、明白主板上各種接口的作用。
1、CPU接口
首先是CPU接口部分，目前PC上只有Intel和AMD兩個公司生產的CPU，它們采用了不同的接口，而且同品牌CPU也有不同的接口類型。
Intel芯片組主板分為：Intel的LGA 775接口；IntelLGA 1366和LGA 1156接口
Intel的CPU采用的是LGA 775、LGA 1366和LGA 1156這三種接口。除了酷睿i7系列采用的是LGA 1366接口，酷睿i5和i3采用的是LGA 1156，市面上其他型號的CPU都是采用LGA 775接口，可以說LGA 775仍是主流，各種接口都不兼容。在安裝CPU時，注意CPU上的一個角上有箭頭，把該箭頭對著圖中黃色圓圈的方向裝即可。
AMD芯片組主板分為：
2009年2月中，AMD發布了采用Socket AM3接口封裝的Phenom II CPU和AM3接口的主板，而AM3接口相比AM2+接口最大的改進是同時提供DDR2和DDR3內存的支持。換句話說，以后推出的AM3接口CPU均兼容現有的AM2+平臺，通過刷寫最新主板BIOS，即可用在當前主流的AM2+主板（如AMD 770、780G、790GX/FX等）上，而用戶也不必擔心升級問題。
AM2+接口（左）與AM3接口（右）對比
我們來比較一下AM3與AM2+兩種接口的區別，上圖左是Socket AM2+接口，擁有940個針腳；上圖右是Socket AM3接口。紅色圈的位置就是針腳不同的部分，可看到AM3比AM2+少兩個針腳，也就是938針。
AMD的AM2+接口
AMD的CPU主要采用的是AM2+和AM3接口，AM2與AM2+都是940針，且AM2+向下兼容，所以現在基本沒有AM2的主板了。由于針腳數目不同，Socket AM3插座沒法安裝Socket AM2+或更早的處理器。另一方面Socket AM3接口封裝的CPU仍然可以在Socket AM2+/AM2插座上安裝。因為Socket AM3在性能方面和AM2+幾乎沒有區別，所以目前采用真正AM3插座的主板幾乎沒有。
內存插槽、擴展插槽及磁盤接口：
DDR2內存插槽
DDR3內存插槽
內存規范也在不斷升級，從早期的SDRAM到DDR SDRAM，發展到現在的DDR2與DDR3，每次升級接口都會有所改變，當然這種改變在外型上不容易發現，如上圖第一副為DDR2，第二幅為DDR3，在外觀上的區別主要是防呆接口的位置，很明顯，DDR2與DDR3是不能兼容的，因為根本就插不下。內存槽有不同的顏色區分，如果要組建雙通道，您必須使用同樣顏色的內存插槽。
目前，DDR3正在逐漸替代DDR2的主流地位，在這新舊接替的時候，有一些主板廠商也推出了Combo主板，兼有DDR2和DDR3插槽。
主板的擴展接口，上圖中藍色的為PCI-E X16接口，目前主流的顯卡都使用該接口。白色長槽為傳統的PCI接口，也是一個非常經典的接口了，擁有10多年的歷史，接如電視卡之類的各種各樣的設備。最短的接口為PCI-E X1接口，對于普通用戶來說，基于該接口的設備還不多，常見的有外置聲卡。
有些主板還會提供迷你PCI-E接口，用于接無線網卡等設備
SATA2與IDE接口
橫向設計的IDE接口，只是為了方便理線和插拔
SATA與IDE是存儲器接口，也就是傳統的硬盤與光驅的接口?，F在主流的Intel主板都不提供原生的IDE接口支持，但主板廠商為照顧老用戶，通過第三方芯片提供支持。新裝機的用戶不必考慮IDE設備了，硬盤與光驅都有SATA版本，能提供更高的性能。

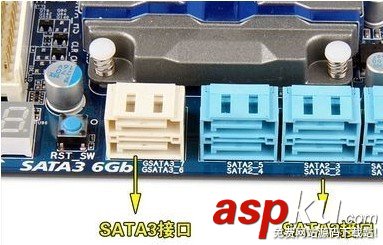

SATA3接口
SATA已經成為主流的接口，取代了傳統的IDE，目前主流的規范還是SATA 3.0Gb/s，但已有很多高端主板開始提供最新的SATA3接口，速度達到6.0Gb/s。如上圖，SATA3接口用白色與SATA2接口區分。
主板其他內部接口介紹：
4PIN CPU供電接口
8PIN CPU供電接口
隨著CPU的功耗的升高，單靠CPU接口的供電方式已經不能滿足需求，因此早在Pentium 4時代就引入了一個4PIN的12V接口，給CPU提供輔助供電。在服務器平臺，由于對供電要求更高，所以很早就引入更強的8PIN 12V接口，而現在一些主流的主板也使用了8PIN CPU供電接口，提供更大的電流，更好保證CPU的穩定性。
這就產生疑問了，一些電源只提供4PIN接口，沒提供8PIN，兩者能兼容嗎？答案是可以的，如果電源上只有4PIN 12V接口，接在8PIN的主板上是完全沒問題的，該接口使用放呆設計，只有一邊可以接入。另外雖然有4PIN轉8PIN的轉接線，但由于是同一條線路輸出，轉接與否效果是完全一樣的。
CPU風扇接口
Intel從915主板芯片就開始引入了4PIN風扇接口，比起傳統的3PIN，該接口最大的改進是支持PWM溫度控制，可根據CPU的溫度對風扇進行調速，用戶可以在BIOS設置這個溫度的范圍，使散熱效能和風扇噪音處于一個平衡點。
機箱接線位
上圖彩色的針腳位是機箱接線部分。接線時注意正負位，一般黑色/白色為負，其他顏色為正。其中PW表示電源開關，RES表示重啟鍵，HD表示硬盤指示燈、PWR_LED表示電源燈，speak表示PC喇叭。MSG表示信息指示燈，與機箱的HD_LED相連來表現IDE，或SATA總線是否有數據通過。
24pin主板供電接口及其他
目前ATX主板的最新規范是ATX 12V 2.31，從ATX 12V 2.0開始，采用了雙12V供電設計，主板的電源接口就從傳統的20PIN升級為24PIN，兼容傳統的20PIN電源。因為顯卡的功耗越來越大，需要外接12V電源供電，為避免大功耗顯卡和CPU搶電壓而設計12V供電方案，多出的4PIN主要是為PCI-E顯卡供電的。如果不是用大功耗顯卡，只接20PIN也是沒問題的。另外LPT與FDD接口基本已經淘汰，普通用戶不需要用到。
前/后置接口接線處
圖中的黃色接口是前/后置USB接口的接線處，在高端的主板上還提供了人性化的設計，能避免接錯線而燒毀主板，一般用戶在接該線時，可以參考主板說明書。兩端白色的是COM口和IEEE 1394接口。
主板外部接口介紹：
整合主板的外部接口
VGA、DVI和HDMI都是視頻接口，用于連接顯示器。VGA是傳輸模擬信號，DVI和HDMI能傳輸數字信號，支持1080P全高清視頻。與DVI相比，HDMI主要優勢是能夠同時傳輸音頻數據，在視頻數據的傳輸上沒有差別。另外，還有一種新興的視頻接口叫“DisplayPort”接口，簡稱DP接口，同樣能夠傳輸音頻。
上圖中還有一個光纖音頻接口，很多朋友僅知道是光纖接口，但不知做什么用的，是否能插光纖網線？答案是否定的。該接口僅為高端音頻設備傳輸音頻信號。
e-SATA并不是一種獨立的外部接口技術標準，簡單來說e-SATA就是SATA的外接式界面，擁有e-SATA接口的電腦，可以把SATA設備直接從外部連接到系統當中，而不用打開機箱，但由于e-SATA本身并不帶供電，因此也需要SATA設備也需要外接電源，這樣的話還是要打開機箱，因此對普通用戶也沒多大用處。
e-SATA上面是IEEE 1394接口，IEEE 1394接口最大的優勢是接口帶寬比較高，其在生活中應用最多是高端攝影器材，這部分應用人群本來就少；加上更多用戶采用USB接口來傳輸儲存卡上的數據。因此，對于絕大部用戶來說，IEEE 1394接口也很少用上。
USB 2.0與e-SATA結合的USB PLUS接口
請注意，上圖的下端兩個接口并不是e-SATA，而是USB 2.0與e-SATA結合的USB PLUS接口，外觀上比e-SATA更厚點。USB PLUS接口是愛國者2009年發布的，目的是解決e-SATA沒有提供供電的缺陷。
USB PLUS原理圖
通過與USB接口結合，獲得5V供電和3.0GB/s的傳輸速度。同時，它也可以單獨接USB接口或e-SATA接口，十分靈活，因此如今也很受歡迎。
非整合主板的外部接口
眾所周知，USB 2.0的理論速度是480Mbps，而SATA2接口也已經是3Gbps，USB 2.0早已成技術瓶頸。而USB 3.0的理論速度是4.8Gbps，也就是說性能提升了10倍。目前一些主板廠商已經推出了多款帶USB 3.0接口的主板，價格比普通的僅貴50元左右。但由于剛起步，目前支持USB 3.0的設備還很少，現在對普通用戶來說還意義不大。
基本被淘汰的打印機LPT接口和COM接口仍存在一些主板上
另外，從有些主板上我們還能看到LPT并行接口（圖中很長的粉紅色接口）和COM串行接口（9針綠色接口）。串行接口，簡稱串口，也就是COM接口，是采用串行通信協議的擴展接口。并行接口，簡稱并口，也就是LPT接口，是采用并行通信協議的擴展接口。這兩個接口的功能基本上已經被USB所取代，普通用戶沒必要用到。
音頻接口：
最后我們來看下音頻接口部分，它的定義如下表所示：
接口 2聲道 4聲道 6聲道 8聲道
藍色 聲道輸入 聲道輸入 聲道輸入 聲道輸入
綠色 聲道輸出 前置揚聲器輸出 前置揚聲器輸出 前置揚聲器輸出
粉紅色 麥克風輸入 麥克風輸入 麥克風輸入 麥克風輸入
橙色 中置和重低音 中置和重低音
黑色 后置揚聲器輸出 后置揚聲器輸出 后置揚聲器輸出
灰色 側置揚聲器輸出
而需要注意的一點是，目前主流主板集成的多聲道聲卡，想要打開多聲道模式輸出功能，必需先要正確安裝音頻驅動后，再加以正確設置，才能獲得多聲道模式輸出。
