主板，又叫主機板(mainboard)、系統板(systemboard)或母板(motherboard)；它安裝在機箱內，是微機最基本的也是最重要的部件之一。 主板那么為矩形電路板，上面安裝了組成電腦的主要電路系統，那么有BIOS芯片、I/O控制芯片、鍵盤和面板控制開關接口、指示燈插接件、擴充插槽、主板及插卡的直流電源供電接插件等元件。

　主板又名主機板、母板、系統板等。

  在一臺微型電腦里，主板上安裝了電腦的主要電路系統，并擁有擴展槽和插有各種插件。電腦的質量與主板的設計和工藝有極大的關系。所以根據電腦誕生開始，各廠家和網民都十分重視主板的體系結構和加工水平。明白主板的特性及使用情況，對購機、裝機、用機都是極有價值的。

主板的分類

芯片分類
INTEL:Socket386、Socket486、Socket586、Socket686、Socket370(810主板、815主板）
主板(3張)、Socket478(845主板、865主板）、LGA 775(915主板、945主板、965主板、G31主板、P31主板、G41主板、P41主板、P43主板）、LGA 1156（H55主板、H57主板、P55主板、P57主板、Q57主板）、LGA 1155分為6系、7系兩個系列(6系主板有：H61主板、H67主板、P67主板、Z68主板。7系主板有：B75、Z75、Z77、H77。）、LGA 1366（X58主板）、LGA 2011（X79主板）
AMD:Socket AM2/AM2+ (760G主板、770主板、780G主板，785G主板、790GX主板)、AM3/AM3+(870G主板、880G主板、890GX主板、890FX主板、970主板、990X主板、990FX主板）、FM1（A55主板、A75主板）
同一級的CPU往往也還有進一步的劃分，如奔騰主板，就有是否支持多能奔騰（P55C，MMX要求主板內建雙電壓），是否支持Cyrix 6x86、AMD 5k86 （都是奔騰級的CPU，要求主板有更好的散熱性）等區別。
[1]
?
類型分類

iker extreme主板-華碩

ISA(Industry Standard Architecture）工業標準體系結構總線。
EISA(Extension Industry Standard Architecture）擴展標準體系結構總線.
MCA(Micro Channel）微通道總線。此外，為了解決CPU與高速外設之間傳輸速度慢的"瓶頸"問題，出現了兩種局部總線，它們是：
VESA(Video Electronic Standards Association)視頻電子標準協會局部總線，簡稱VL總線.
PCI(Peripheral Component Interconnect）外圍部件互連局部總線，簡稱PCI總線。486級的主板多采用VL總線，而奔騰主板多采用PCI總線。目前，繼PCI之后又開發了更外圍的接口總線，它們是：USB(Universal Serial Bus)通用串行總線。IEEE1394（美國電氣及電子工程師協會1394標準）俗稱"火線（Fire Ware)

主板的工作原理

　在電路板我們接著看，是錯落有致的電路布線；在上面，則為棱角分明的每個部件：插槽、芯片、電阻、電容等。當主機加電時，電流會在瞬間通過CPU、南北橋芯片、內存插槽、AGP插槽、PCI插槽、IDE接口還有主板邊緣的串口、并口、PS/2接口等。隨后，主板會根據BIOS(基本敲入輸出系統)來識別硬件，并進入操作系統發揮出支撐系統平臺工作的功能。

主板的基本功能

芯片部分

　BIOS芯片：是一塊方塊狀的存儲器，里面存有與該主板搭配的基本敲入輸出系統程序。能夠促使主板識別各種硬件，還能夠設置引導系統的設備，控制CPU外頻等。BIOS芯片是能夠寫入的，這方便網民更新BIOS的版本，以獲取更好的能力及對電腦最新硬件的支持，當然不利的一面便是會促使主板遭受諸如CIH病毒的襲擊。 　

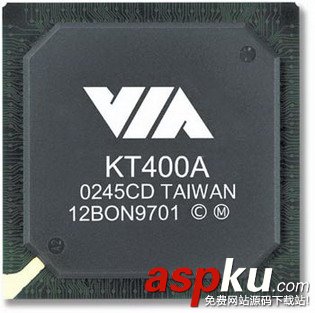

  南北橋芯片：橫跨AGP插槽左右兩邊的兩塊芯片能夠南北橋芯片。南橋多位于PCI插槽的上面；而CPU插槽旁邊，被散熱片蓋住的能夠北橋芯片。芯片組以北橋芯片為核心，那么情況，主板的命名都是以北橋的核心名稱命名的（如P45的主板能夠用的P45的北橋芯片）。北橋芯片主要負責處理CPU、內存、顯卡三者間的“交通”，因為發熱量較大，因而就得散熱片散熱。南橋芯片則負責硬盤等存儲設備和PCI之間的數據流通。南橋和北橋合稱芯片組。芯片組在很大程度上決定了主板的功能和能力。就得注意的是，AMD平臺中部分芯片組因AMD CPU內置內存控制器，可采取單芯片的方式，如nVIDIA nForce 4便采取沒有北橋的設計。根據AMD的K58開始，主板內置了內存控制器，所以北橋便不必集成內存控制器，我們接著看不但減少了芯片組的制作難度，一樣也減少了制作成本?，F在在多數高端主板上用南北橋芯片封裝到一起，只有一個芯片，我們接著看大大提高了芯片組的功能。 　

　RAID控制芯片：相當于一塊RAID卡的作用，可支持多個硬盤組成各種RAID模式。目前主板上集成的RAID控制芯片主要有兩種：HPT372 RAID控制芯片和Promise RAID控制芯片。

主板的擴展槽部分

　所謂的“插拔部分”是指這部分的配件能夠用“插”來安裝，用“拔”來反安裝。 　　

  內存插槽：內存插槽那么位于CPU插座下方。圖中的是DDR SDRAM插槽，我們接著看插槽的線數為184線。 　

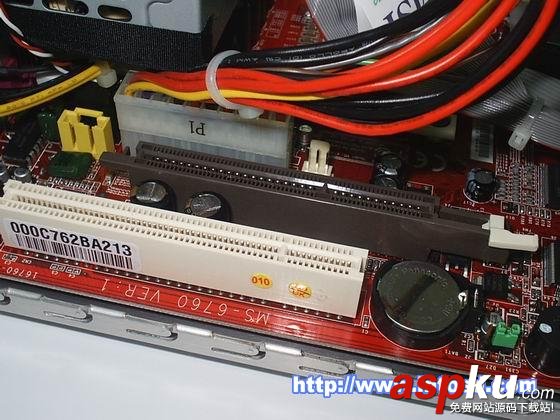

　AGP插槽：顏色多為深棕色，位于北橋芯片和PCI插槽之間。AGP插槽有1×、2×、4×和8×之分。AGP4×的插槽中間沒有間隔，AGP2×則有。在PCI Express出現之前，AGP顯卡較為流行，其傳輸速度最高可達到2133MB/s(AGP8×）。

　PCI Express插槽：跟隨3D能力需要的不斷提高，AGP已越來越不能夠滿足視頻處理帶寬的需要，目前流行主板上顯卡接口多轉向PCI Exprss。PCI Exprss插槽有1×、2×、4×、8×和16×之分。注:目前主板支持雙卡:(NVIDIA SLI/ ATI 交叉火力) 　

　PCI插槽：PCI插槽多為乳白色，是主板的必備插槽，能夠插上軟Modem、聲卡、股票接受卡、網卡、多功能卡等設備。

  CNR插槽：多為淡棕色，長度只有PCI插槽的一半，能夠接CNR的軟Modem或網卡。我們接著看插槽的前身是AMR插槽。CNR和AMR不一樣之處在于：CNR增加了對網絡的支持性，并且占用的是ISA插槽的位置。共同點是它們都是把軟Modem或是軟聲卡的一部分功能交由CPU來完成。我們接著看插槽的功能可在主板的BIOS中開啟或禁止。

對外接口部分

　硬盤接口：硬盤接口可分為IDE接口和SATA接口。在型號老些的主板上，多集成2個IDE口，一般IDE接口都位于PCI插槽下方，根據空間上則垂直于內存插槽(也有橫著的)。而新型主板上，IDE接口大多縮減，甚至沒有，代之以SATA接口。 　

　軟驅接口：連接軟驅所用，多位于IDE接口旁，比IDE接口略短多數，因為它是34針的，所以數據線也略窄多數。

  COM接口(串口)：目前大多數主板都提供了兩個COM接口，分別為COM1和COM2，作用是連接串行鼠標和外置Modem等設備。COM1接口的I/O地址是03F8h-03FFh，中斷號是IRQ4；COM2接口的I/O地址是02F8h-02FFh，中斷號是IRQ3。由此能夠看出COM2接口比COM1接口的響應擁有優先權，現在市面上已很難找到基于該接口的產品。 　

　PS/2接口：PS/2接口的功能非常單一，僅能用于連接鍵盤和鼠標。那么情況下，鼠標的接口為綠色、鍵盤的接口為紫色。PS/2接口的傳輸速率比COM接口稍快多數，但這么多年使用之后，雖然現在絕大多數主板依然配備該接口，但支持該接口的鼠標和鍵盤越來越少，大面積外設廠商也不會推出基于該接口的外設產品，很多的是推出USB接口的外設產品，不過值得一提的時候，因為該接口使用非常非常廣泛，所以好多使用者即使在使用USB也更愿意通過PS/2-USB轉接器插到PS/2上使用，外加鍵盤鼠標每一代產品的壽命都非常非常長，所以接口現在依然使用效率極高，但在不久的用來，被USB接口所完全取代的可能性極高。 　　

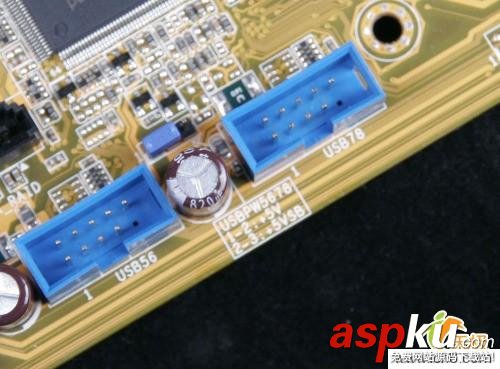

  USB接口：USB接口是現在最為流行的接口，最大能夠支持127個外設，并且能夠獨立供電，其應用非常非常廣泛。USB接口能夠根據主板上獲得500mA的電流，支持熱拔插，真正做到了即插就能夠用。一個USB接口可同時支持高速和低速USB外設的訪問，由一條四芯電纜連接，其中兩條是正負電源，還有兩條是數據傳輸線。高速外設的傳輸速率為12Mbps，低速外設的傳輸速率為1.5Mbps。還有，USB2.0標準最高傳輸速率可達480Mbps。USB3.0能夠開始出現在最新主板中，用不久會被推廣。

usb接口

  LPT接口(并口)：那么用來連接打印機或掃描儀。其默認的中斷號是IRQ7，采取25腳的DB-25接頭。

并口的工作模式主要有三種：

1、SPP標準工作模式。SPP數據是半雙工單向傳輸，傳輸速率較慢，僅為15Kbps，但應用較為廣泛，那么設為默認的工作模式。

2、EPP增強型工作模式。EPP采取雙向半雙工數據傳輸，其傳輸速率比SPP高好多，可達2Mbps，目前已有不少外設使用此工作模式。

3、ECP擴充型工作模式。ECP采取雙向全雙工數據傳輸，傳輸速率比EPP還要高多數，但支持的設備不多。現在使用LPT接口的打印機與掃描儀能夠基本很少了，多為使用USB接口的打印機與掃描儀。 　　

  MIDI接口：聲卡的MIDI接口和游戲桿接口是共用的。接口中的兩個針腳用來傳送MIDI信號，可連接各種MIDI設備，例如電子鍵盤等，現在市面上已很難找到基于該接口的產品。

  SATA接口：SATA的全稱是Serial Advanced Technology Attachment（串行高級技術附件，一種基于行業標準的串行硬件驅動器接口），是由Intel、IBM、Dell、APT、Maxtor和Seagate集團共同提出的硬盤接口規范，在IDF Fall 2001大會上，Seagate宣布了Serial ATA 1.0標準，正式宣告了SATA規范確實立。SATA規范用硬盤的外部傳輸速率理論值提高到了150MB/s，比PATA標準ATA/100高出50%，比ATA/133也要高出約13%，而跟隨沒有來后續版本的發展，SATA接口的速率還可擴展到2X和4X（300MB/s和600MB/s）。

 根據其發展計劃來看，沒有來的SATA也用通過提高時鐘頻率來提高接口傳輸速率，促使硬盤也能夠超頻。
