對很多玩電腦的朋友來說，組裝電腦很簡單，但是到最后插跳線最頭疼了，因為很多人都知道電腦的一些跳線插錯了是會燒毀主板的，所以很多人都怕插跳線，那么今天VEVB武林網小編就來給大家詳細的說下主板跳線圖解的安裝教程，讓大家不必在害怕插跳線這個事情。

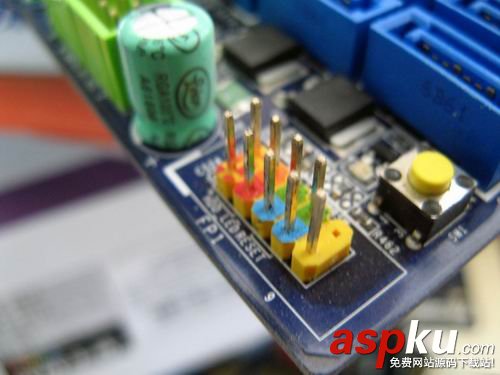

電腦主板跳線圖解圖1

只要熟悉了主板上的跳線，用鑰匙開機的原理其實很簡單

還記得你第一次配電腦的時候，商家將CPU、內存、顯卡等插在主板上，然后從兜里掏出自己的鑰匙(或者是隨便找個鐵制品)在主板邊上輕輕一碰，電腦就運轉起來了的情景嗎?是不是感到很驚訝?面對一個全新的主板，商家總是不用看任何說明書，就能在1、2分鐘之內將主板上亂七八糟的跳線連接好，是不是覺得很厲害?看完下面的介紹，你就會覺得其實這一點也不難。

電腦主板跳線圖解圖2

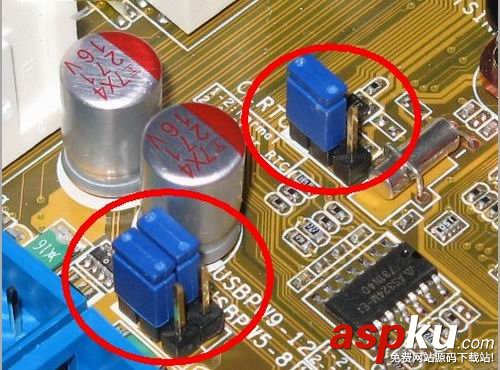

這些才是真正的跳線

首先我們來更正一個概念性的問題，實際上主板上那一排排需要連線的插針并不叫做“跳線”，因為它們根本達不”到跳線的功能。真正的跳線是兩根/三根插針，上面有一個小小的“跳線冒”那種才應該叫做“跳線”，它能起到硬件改變設置、頻率等的作用;而與機箱連線的那些插針根本起不到這個作用，所以真正意義上它們應該叫做面板連接插針，不過由于和“跳線”從外觀上區別不大，所以我們也就經常管它們叫做“跳線”。

電腦主板跳線圖解圖3

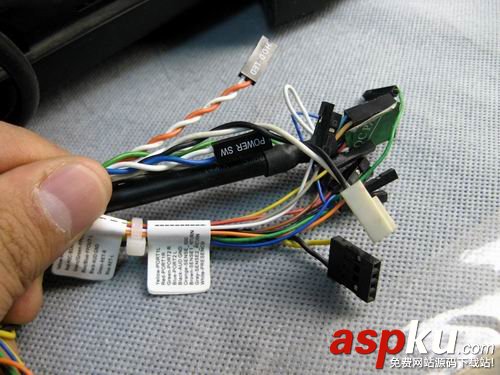

這些亂七八糟的機箱跳線是不是讓你很頭大呢?

教你識別各連接線代表上面意思

為了更加方便理解，我們先從機箱里的連接線說起，一般來說，機箱里的連接線上都采用了文字來對每組連接線的定義進行了標注，但是怎么識別這些標注，這是我們要解決的第一個問題。實際上，這些線上的標注都是相關英文的縮寫，并不難記。下面我們來一個一個的認識一遍!

電腦主板跳線圖解圖4

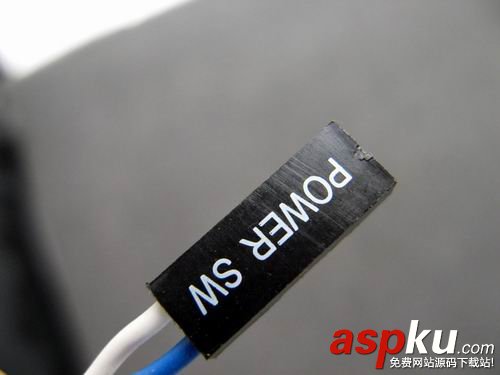

電源開關：POWER SW

英文全稱：Power Swicth

可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等

功能定義：機箱前面的開機按鈕

電腦主板跳線圖解圖5

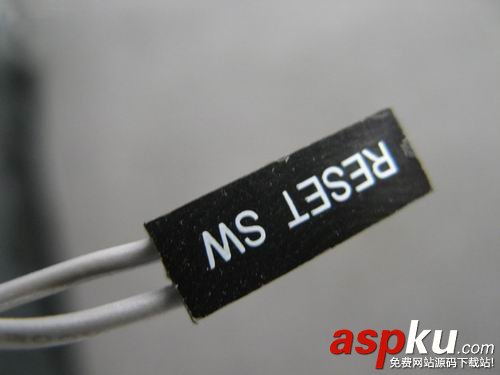

復位/重啟開關：RESET SW

英文全稱：Reset Swicth

可能用名：RESET、Reset Swicth、Reset Setup、RST等

功能定義：機箱前面的復位按鈕我愛電腦

電腦主板跳線圖解圖6

電源指示燈：+/-

可能用名：POWER LED、PLED、PWR LED、SYS LED等

電腦主板跳線圖解圖7

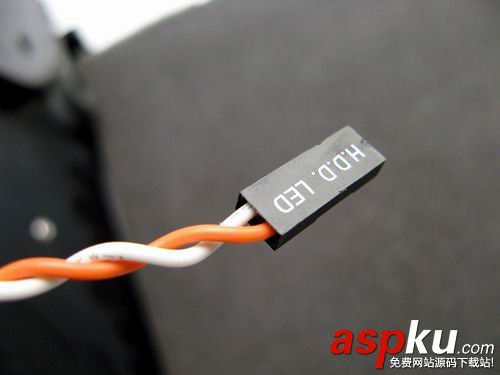

硬盤狀態指示燈：HDD LED

英文全稱：Hard disk drive light emitting diode

可能用名：HD LED

電腦主板跳線圖解圖8

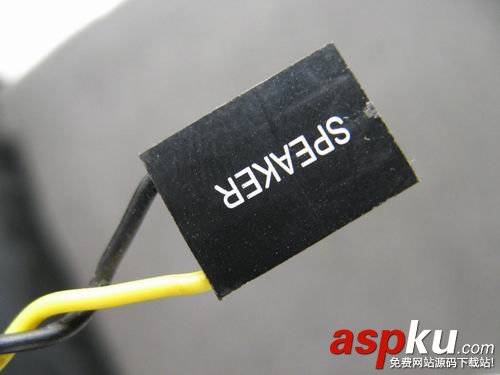

報警器：SPEAKER

可能用名：SPK

功能定義：主板工作異常報警器

電腦主板跳線圖解圖9

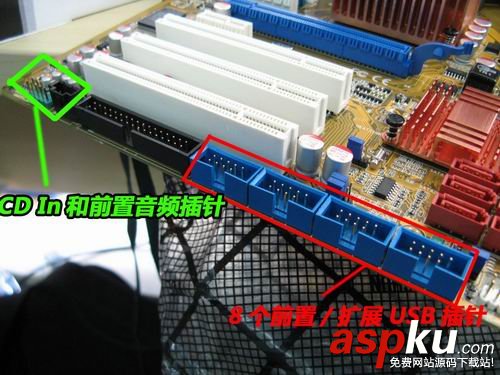

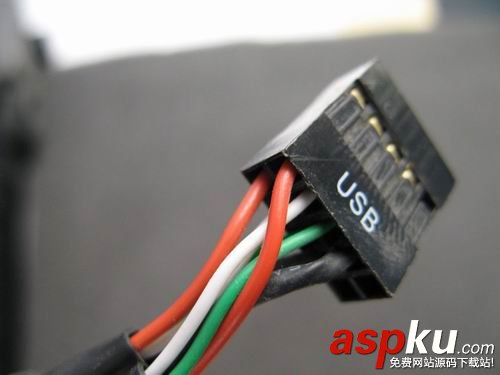

這個不用說，連接前置USB接口的，一般都是一個整體

電腦主板跳線圖解圖10

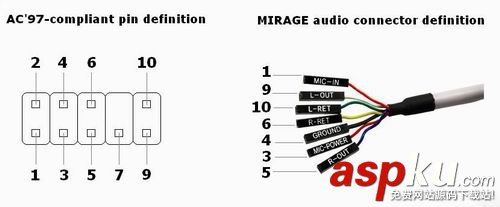

音頻連接線：AUDIO

可能用名：FP AUDIO

功能定義：機箱前置音頻

看完上面的介紹后，大家都知道這些連線的意思了吧?其實真的很簡單，就是幾個非常非常簡單英文的縮寫，那么下面我們在來認識一下主板上的“跳線”。

識別主板跳線之“基礎”篇

實際上，機箱上的線并不可怕，80%以上的新手感覺最頭疼的是主板上跳線的意思，但實際上真的那么可怕嗎?答案是否定的!并且這其中還有很多的規律，就是因為這些規律，我們才能做到舉一反三，無論什么品牌的主板都不用看說明書插好復雜的跳線。

哪兒是跳線的第一針?

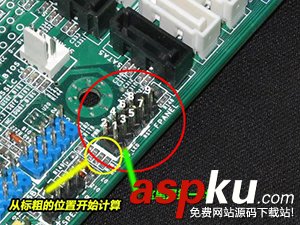

電腦主板跳線圖解圖11

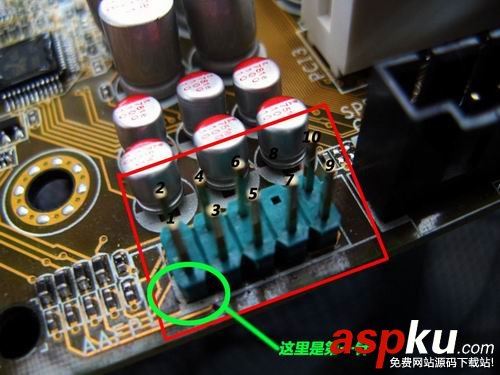

要學會如何跳線，我們必須先了解跳線到底從哪兒開始數，這個其實很簡單。在主板(任何板卡設備都一樣)上，跳線的兩端總是有一端會有較粗的印刷框，而跳線就應該從這里數。找到這個較粗的印刷框之后，就本著從左到右，從上至下的原則數就是了。

9針開關/復位/電源燈/硬盤燈定義

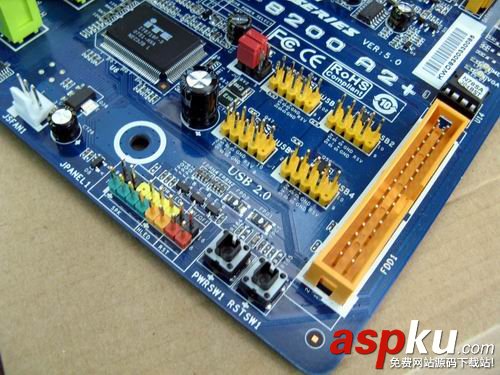

電腦主板跳線圖解圖12

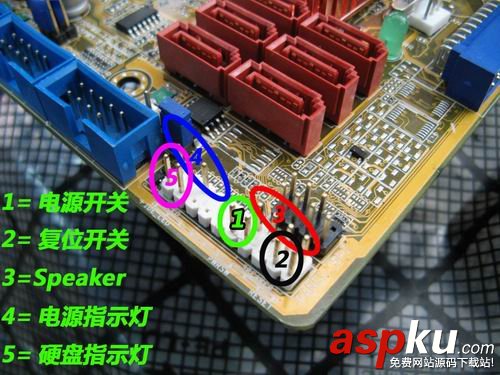

這款主板和上一張圖的主板一樣，都采用9針定義開關/復位/電源燈/硬盤燈

9針的開關/復位/電源燈/硬盤燈跳線是目前最流行的一種方式，市場上70%以上的品牌都采用的是這種方式，慢慢的也就成了一種標準，特別是幾大代工廠為通路廠商推出的主板，采用這種方式的更是高達90%以上。

電腦主板跳線圖解圖13

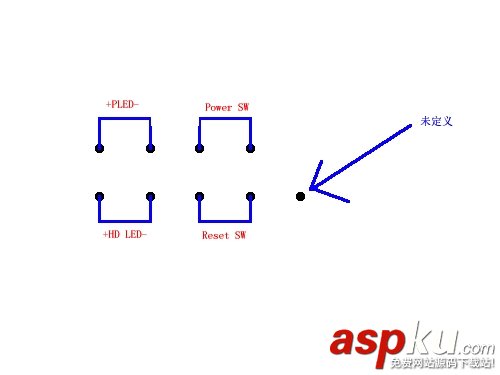

9針面板連接跳線示意圖

上圖是9針定義開關/復位/電源燈/硬盤燈的示意圖，在這里需要注意的是其中的第9針并沒有定義，所以插跳線的時候也不需要插這一根。連接的時候只需要按照上面的示意圖連接就可以，很簡單。其中，電源開關(Power SW)和復位開關(都是不分正負極的)，而兩個指示燈需要區分正負極，正極連在靠近第一針的方向(也就是有印刷粗線的方向)。

電腦主板跳線圖解圖14

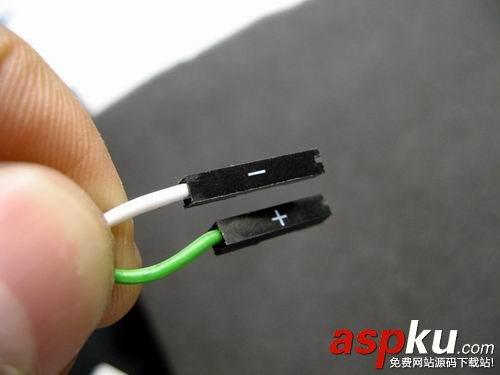

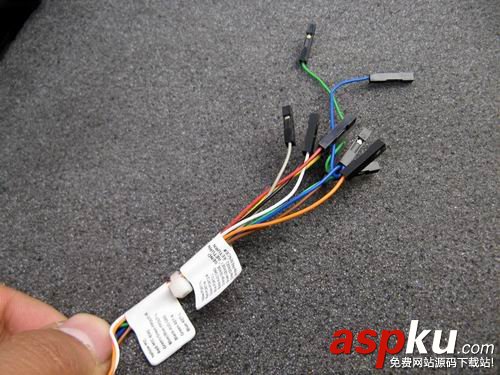

你能區分這根線的正負極了嗎?

還有一點，機箱上的線區分正負極也很簡單，一般來說彩色的線是正極，而黑色/白色的線是負極(接地，有時候用GND表示)。

記住上面的內容，你就可以搞定絕大部分主板的開關/復位/電源指示燈/硬盤指示燈的連接了，現在你可以把你機箱里的這部分線拔下來，再插上。一定要記住排列方式!為了方便大家記憶，這里我們用4句話來概括9針定義開關/復位/電源燈/硬盤燈位置：

1、缺針旁邊插電源

2、電源對面插復位

3、電源旁邊插電源燈，負極靠近電源跳線

4、復位旁邊插硬盤燈，負極靠近復位跳線

下面來實戰一款比較有代表性的主板

電腦主板跳線圖解圖15

電腦主板跳線圖解圖16

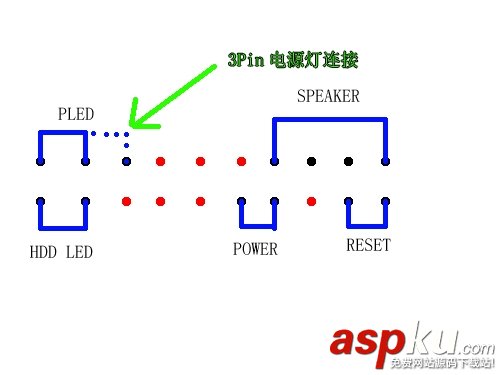

上圖就是這款主板的接線示意圖(紅色的點表示沒有插針)，實際上很好記。這里要注意的是有些機箱的PLED是3針線的插頭，但是實際上上面只有兩根線，這里就需要連接到3針的PLED插針上，如上圖的虛線部分，就是專門連接3針的PLED插頭的。

下面我們來找一下這個的規律。首先，SPEAKER的規律最為明顯，4針在一起，除了插SPeaker其他什么都插不了。所以以后看到這種插針的時候，我們首先確定SPeaker的位置;第二，如果有3針在一起的，必然是接電源指示燈，因為只有電源指示燈可能會出現3針;第三，Power開關90%都是獨立在中間的兩個針，當然也可以自己用導體短接一下這兩個針，如果開機，則證明是插POWER的，旁邊的Reset也可以按照同樣的方法試驗。剩下的當然是插硬盤燈了，注意電源指示燈和硬盤工作狀態指示燈都是要分正負極的，實際上插反了也沒什么，只是會不亮，不會對主板造成損壞。

其他無規律主板的接線方式：
