先來看看主板上面的各種接口，主板說明書上面也應該有詳細說明，下面小編就教大家如何完成組裝任務。

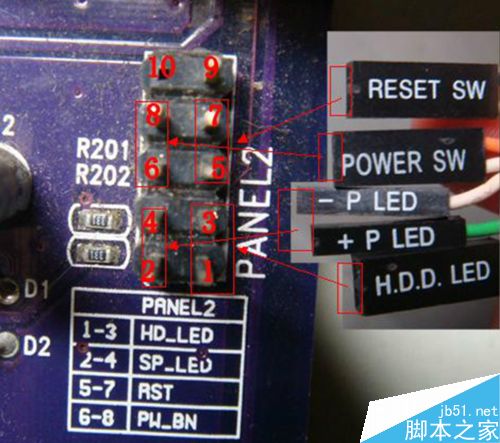

1、機箱前面板連線，一般有前置音頻，前置USB，1394.電源指示燈，硬盤指示燈，開機，重新啟動，這些連線,仔細看圖，是： 電源指示燈，硬盤指示燈，開機，重新啟動的接線圖，主板說明書上面一般都有說明的，如果沒有，看主板上面的也有寫的，注意針腳的位置，9.10是沒有用的，基本都是這樣連接，主板上面的HD -LED 是硬盤工作指示燈，就把線頭寫有：H..D.D.LED 的插在上面，主板上面的SP-LED 是電源工作指示燈，就把線頭寫有，P LED的正負端插上去， 這2個指示燈如果插反了正負級，通電后燈不會亮， 那個不亮的，就換下正負方向就可以了

2、主板上面的RST是重啟按鈕,把線頭寫有RESET SW的插上去，主板上面 的PW-BN是開機按鈕，把線頭上面寫有POWER SW 的插上去

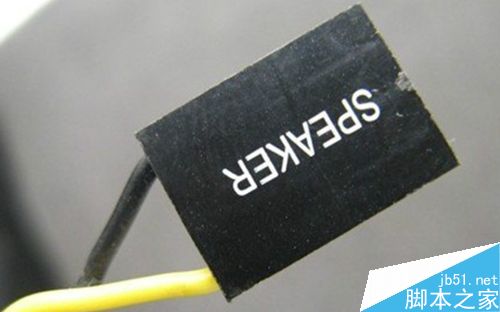

3、SPEAKER是前置的蜂鳴器，分為“+”“－”相位；普通的揚聲器無論如何接都是可以發生的，但這里比較特殊。由于“+”相上提供了+5V的電壓值，因此我們必須正確安裝，以確保蜂鳴器發聲 。

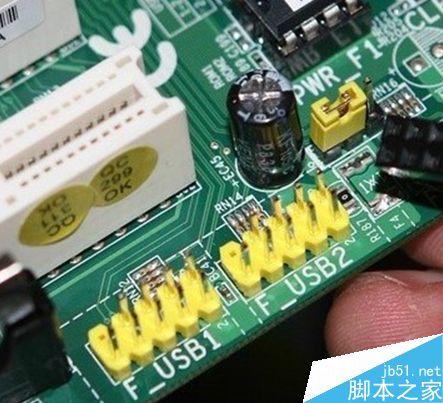

4、下面是前置音頻，主板上面的F-AUDIO 就是前置音頻的接口位置，跟USB的不一樣，USB是邊上少一針，前置音頻是在弟4棵少一針，插在相應的位置就可以了

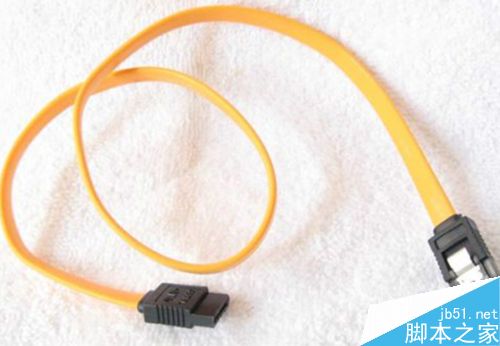

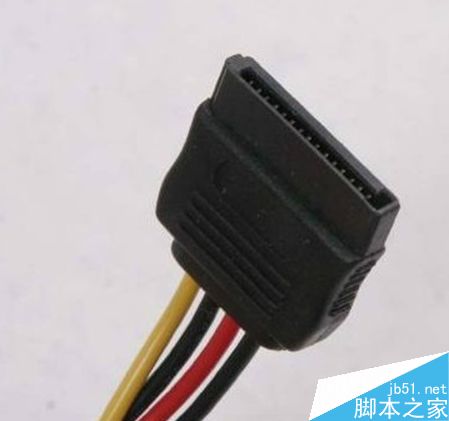

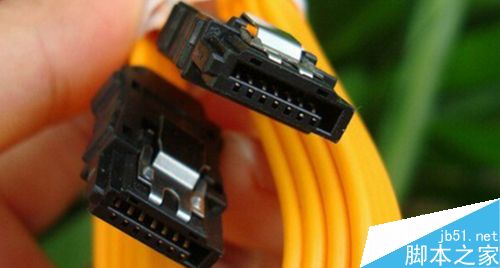

5、前置面版連接就完成了，最后進行電源和硬盤的連線，SATA數據線是一個反7字行狀的，不要擔心插錯了，錯了插不進去的，硬盤電影線，比數據線要寬，型裝差不多，連線到硬盤上面

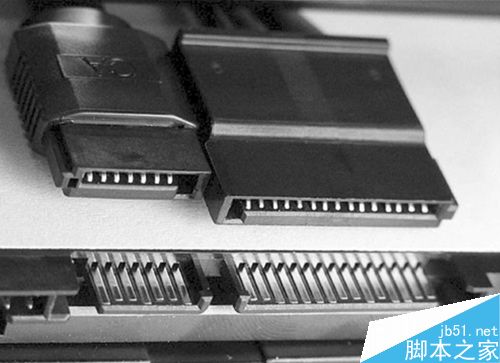

6、就這樣對準插進去就可以了，SATA數據線的另一端插在主板的SATA接口上面。就完成了，接下來電源連到主板，

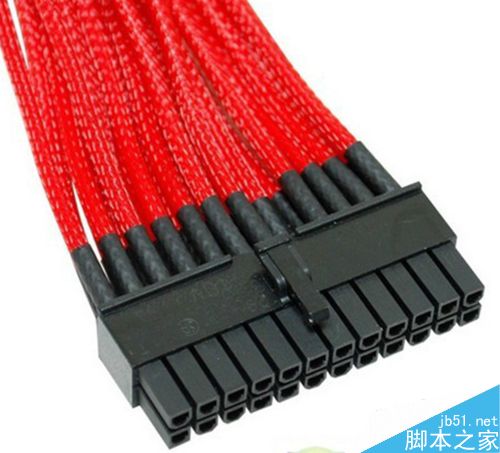

7、主板供電24P,以前的老主板是20P的，就取下來，邊上4個活動的

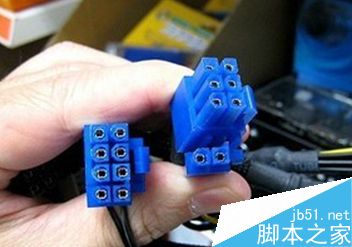

8、CPU的8P供電,也有4P的，就取下來4個，主板和CPU供電，都有防呆設計的，不要擔心插錯，方向錯了你插不下去的。

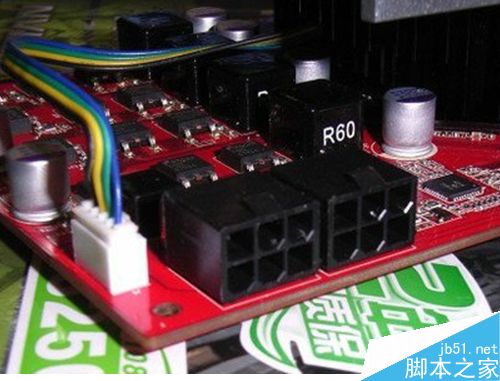

9、連到對于的接口，看上面的主板接口圖，顯卡供電是6P的，也有8P的，可以拆解，顯卡電源接口插上去就完事了，

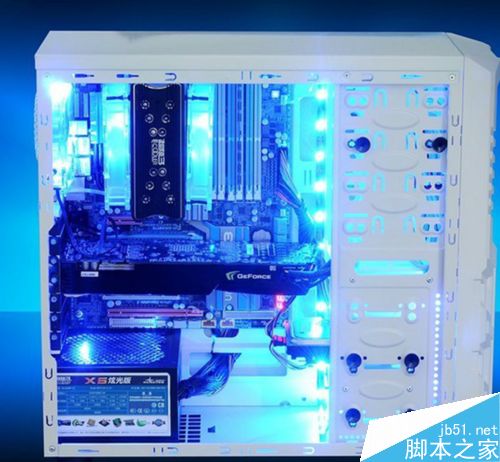

10、裝機就完成了，如果你機箱是側透的，可以裝條旋光燈，就好看多了，不是側透的就沒有畢要了，可以走背線的機箱，線就放后面，這樣看起來美觀，裝完后理下線，該綁起來的用扎帶綁好，看起來也舒服。

以上就是組裝電腦時各種線的連接方法介紹，不會的朋友可以參考本文，希望這篇文章能對大家有所幫助！
