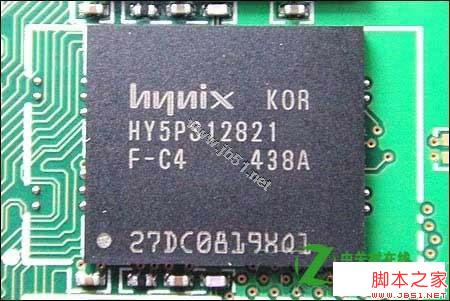

現代內存顆粒的編號也是由四段字母或數字組成，具體分布請看下圖。A、B四部分的含義與三星內存顆粒編號的含義相同，分別表示該內存顆粒的生產企業及生產日期。C、D部分所包含的內容主要是指內存的相關規格。接下來我們就詳細分解。


A部分不用多說，鐵定都是Hynix的LOGO。
B部分是生產日期，由三個數字和一個字母組成，和三星內存顆粒的編號一樣，第一個數字表示生產年份，后兩位數字表示在該年的第XX周生產。最后的字母，由于在官方文件中沒有解釋，筆者也未弄明白。
C部分也是表示該內存顆粒的頻率、延遲參數。由1-3位字母和數字共同組成。根據頻率、延遲參數不同，分別用“D5、D43、D4、J、M、K、H、L”8個字母/數字組合來表示。

其中：
“D5”代表DDR500（250MHz），延遲為3-4-4；
“D43”代表DDR433（216MHz），延遲為3-3-3；
“D4”代表DDR400（200MHz），延遲為3-4-4；
“J”代表DDR333（166MHz），延遲為2.5-3-3；
“M”代表DDR266（133MHz），延遲為2-2-2；
“K”代表DDR266A（133MHz），延遲為2-3-3；
“H”代表DDR266B（133MHz），延遲為2.5-3-3；
“L”代表DDR200（100MHz），延遲為2-2-2。

補充：緊接這C部分的數字后面，實際上還有一個編號，只是這個編號一般并沒有被標示出來。他用來表示內存顆粒的工作溫度和應用等級。用“Bank、I、E”來表示不同的工作溫度和應用等級，其中：

“Blank”代表商業型，工作溫度在0 °C~70 °C之間；
“E”代表增強型，工作溫度在-25°C~85 °C之間；
“I”代表工業型，工作溫度在-40°C~85 °C之間。

總結:
1． HY代表著該顆粒是現代制造的產品。
2． 內存芯片類型：（5D=DDR SDRAM）
3． 處理工藝及供電：（V：VDD=3.3V & VDDQ=2.5V；U：VDD=2.5V & VDDQ=2.5V；W：VDD=2.5V & VDDQ=1.8V；S：VDD=1.8V & VDDQ=1.8V）
4． 芯片容量密度和刷新速度：（64：64M 4K刷新；66：64M 2K刷新；28：128M 4K刷新；56：256M 8K刷新；57：256M 4K刷新；12：512M 8K刷新；1G：1G 8K刷新）
5． 內存條芯片結構：（4＝4顆芯片；8＝8顆芯片；16＝16顆芯片；32＝32顆芯片）
6． 內存bank（儲蓄位）：（1＝2 bank；2＝4 bank；3＝8 bank）
7． 接口類型：（1=SSTL_3；2=SSTL_2；3=SSTL_18）
8． 內核代號：（空白=第1代；A=第2代；B=第3代；C=第4代）
9． 能源消耗：（空白=普通；L=低功耗型）
10． 封裝類型：（T=TSOP；Q=LOFP；F＝FBGA；FC＝FBGA（UTC:8x13mm））
11． 封裝堆棧：（空白=普通；S=Hynix；K=M&T；J＝其它；M=MCP（Hynix）；MU＝MCP（UTC））
12． 封裝原料：（空白=普通；P=鉛；H＝鹵素；R=鉛+鹵素）
13． 速度：（D43＝DDR400 3-3-3；D4=DDR400 3-4-4；J＝DDR333；M＝DDR333 2-2-2；K＝DDR266A；H＝DDR266B；L＝DDR200）
14． 工作溫度：（I=工業常溫（-40 - 85度）；E=擴展溫度（-25 - 85度））
