如何識別內存條真假? 判斷三星筆記本內存條真假的技巧

2020-10-26 22:16:40

字體：大中小

供稿：網友

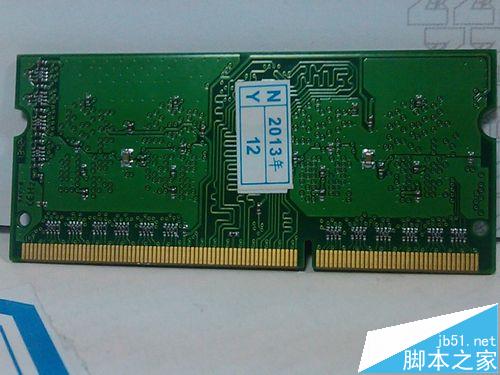

隨著IT的軟硬件不斷地更新?lián)Q代，一些數碼電子、電腦等設備的價格逐漸透明化，從而利潤越來越少，而不少奸商為了賺錢，以次充好，以假亂真，很多不懂內存條的人都被騙了。想不到我昨天一個疏忽，沒有拆開內存包裝看，直接放包里了，回來一看竟然買了一條假內存，我懂內存條的人都被騙了，更何況哪些不懂的人呢？

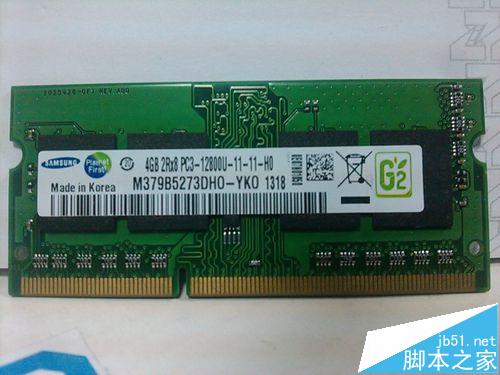

1、要想學會識別內存真假，首先要學會認識產品標簽。

M379B5273DHO-YKO

M：M=memory

3：3=DIMM 臺式機內存

79：臺式機黑條

B：B=DDR3

52=DEPTH 2Gb7=8bank 1.5V3=8 bitD=30nm制程H=FBGA封裝無鉛無汞0=PCB版本 0為初版

Y=1.35V低電壓，K0=DDR3-1600

這個筆記本內存條竟然翻譯出臺式內存黑條是不是很搞笑。

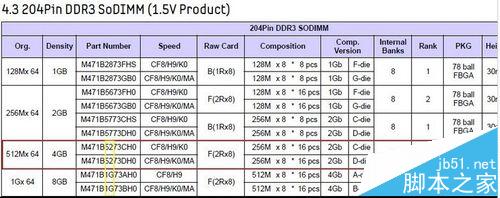

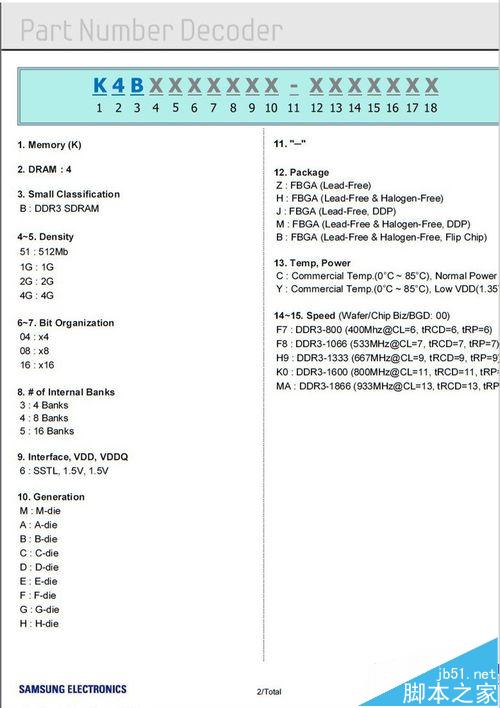

2、這個是從三星下載的表格，紅色框中表示與你這個編號最為相近的顆粒，同樣表明該型號內存需要16顆256m的顆粒才能組成單根4G的內存條。這個內存與貼紙的型號是不符的，所以是假貨

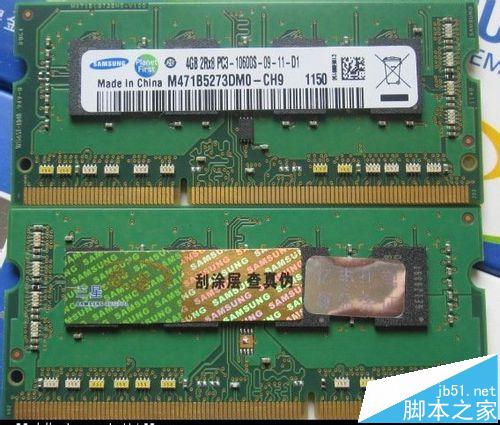

3、那是不是8顆粒的4GB內存都是假貨呢？不是的，其實8顆粒的4G內存條是可以做出來的。這個才是真正的8顆粒的4G內存，規格是1333，型號為M471B5273DM0-CH9跟前面的標號相比。

首先是YK0和CH9的差別，這個沒關系，前者是1600，后者是1333，前者是1.35V，后者是1.5V，對于說明是8顆粒還是16顆粒毫無幫助。而對比前面一堆數字，發現，幾乎基本一樣，唯一的差別就是倒數第二個數字，前者是H，而這條真的是M參考上面DATASHEET中的解釋?zhuān)琈和H的區別就是M引入了一個DDP的概念這個DDP是Dual Die Package的縮寫，簡單理解就是雙核心封裝，其實就是雙核。而這個雙核應該是基于DIE的真雙核，而不是基于chip的膠水雙核。

所以使用了DDP技術的顆粒應該在長寬尺寸不變的情況下，在芯片的厚度上有所增加，但是是基于die的堆疊，因此厚度也不會超過太多。所以其實，這1顆儲存芯片，實際上采用的是256MB（2Gb）*2的技術。因此單顆512MB*8=4GB完美對應。OK，這條才是真的8顆粒4G，關鍵在于那個M，本人總結：M471B5273DM0-CH9，規格是1333的8顆粒的4G內存倒數第二個數字一定是M，不是的話，就是假的，如果是1600的規格的話除外，比如原裝內存編號為M471B5273DH0-CK0（KO：DDR3 1600）

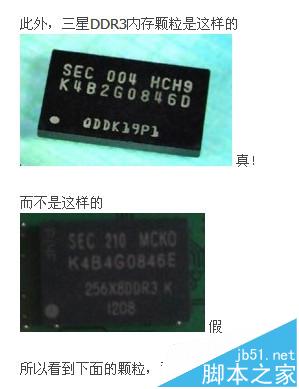

4、真正的8顆粒4G1333的顆粒編號為K4B4G0846D，這是一種采用DDP技術的單顆4Gb D型核心的顆粒，單顆規格為512M*8其實理解成（256M*8）*2更合適。

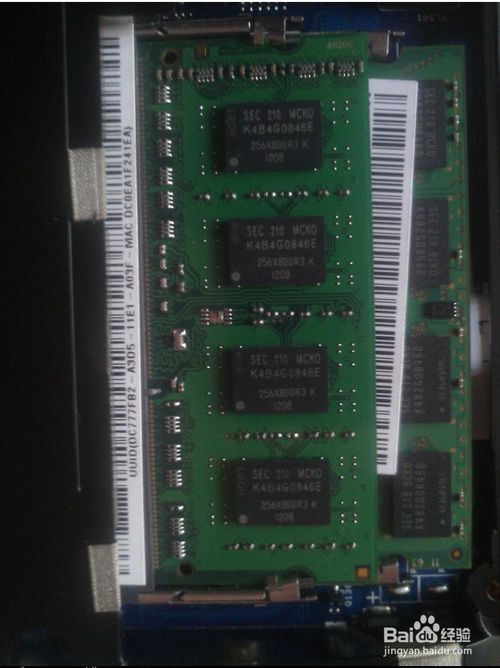

5、下面看下上傳的水貨條的顆粒?？梢哉f(shuō)，這個顆粒跟我常見的三星內存顆粒完全不同，常見怎么樣的，見右邊的原裝內存。這條假的顆粒為K4B4G0846E和正常的顆粒的差別在于最后一個E，這個E是代表一種Die的封裝形式。不過從編號上看是沒有問題的。哦，還有個MCK0.好吧，M代表的是DDP，CK0可以理解成1600.從顆粒來看，這個條子似乎也滿足4G的容量。

但是三星顆粒下面是不會有256M*8DDR3 K的字樣不過我沒有測試到這種假的條子，所以256M*8DDR3 到底是按單顆256MB*8顆粒=2GB，還是還要算上DDP的2倍系數就不得而知了。

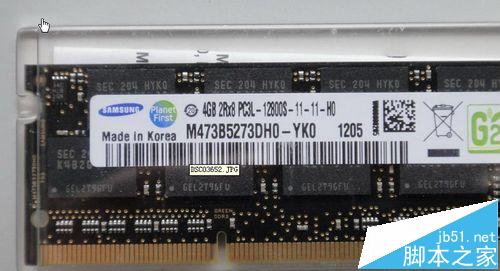

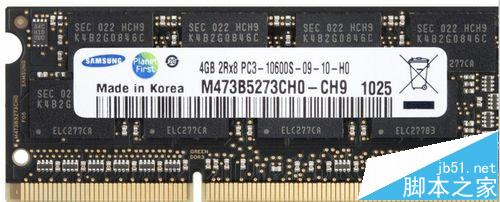

6、這是一條現在能買到的黑條產品，型號為M473B5273DH0-YK0其實后綴的YK0很好解釋?zhuān)琘=1.35V低電壓，K0=DDR3-1600令很多本友感到不解的地方就是為何M4后面跟的代碼是73而不是金條上的71由于官網上下載的ddr3_product_guide_jan_12-0.pdf也就是12年1月最新版的DDR3技術手冊下載后提示無法打開，因此，無法從官方定義的角度來解釋?zhuān)缙诘募夹g(shù)手冊經查也沒有對于73的解釋。

所以這個73被官方定義成什么，尚且不清楚。但是可以從產品的版型和顏色可以得出結論，73是代表窄版的黑條，而臺式機黑條這里被定義成79而不是普通金條的78.由于暫時缺少官方的解釋?zhuān)赃@里就只能自己猜一下了。不過問題不大，畢竟黑條的型號還是很統一的，貌似也沒有小改變出來，所以認準了型號就行了。

至于黑條假貨，個人覺得大可以放心。黑條也算是中高端的內存，雖然性?xún)r(jià)比真不咋地。而且是屈指可數的低電壓，窄版節能內存。因此對于制假者來說，要開一條生產這種內存的生產線代價是非常高的。一來PCB不好搞，而來制假成本太大，及時做出來了，利潤也有限。所以，可以大膽的購買黑條。而唯一要注意的是有可能JS把40nm的條子換標貼后當30nm的賣。

7、那如何區分40nm和30nm其實看顆粒是最好的辦法。不過由于黑條的密封性，使得無法從正面直接觀察到顆粒型號。那這里是否給JS可乘之機了呢。

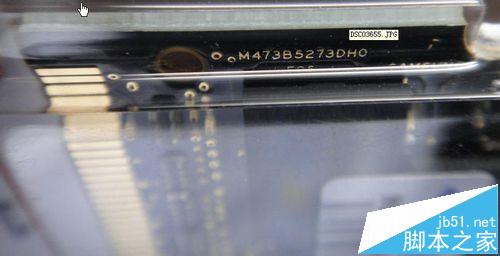

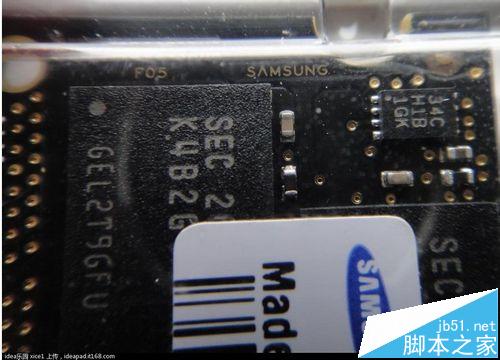

8、如圖，即使是正面也能夠在PCB上側面找到燙金的字符。這串字符與標貼型號完全一致，只不過少了YK0的后綴。而關鍵是DH0中的D，代表了就是30nm如果是40nm黑條的話，這里的字符就完全不同。

首先40nm的黑條的后綴是CH9，C代表1.5v電壓，說明40nm的黑條不是低電壓的。H9表明速度是1333的。放大后，在左側也能夠看見燙金的字，M473B5273CH0，而不是30nm的DH0，所以這就比較容易分辨了。此外，顆粒上沒有被標貼覆蓋部分的字樣也是可以識別的，比如30nm的顆粒頂部右側有HYK0的字樣，而40nm版的則為HCH9

9、此外，三星內存上都有SAMSUNG的字樣，這個也是能夠分辨的。黑條的做工印刷PCB都是很優秀的，并非山寨小廠可以模仿的來。不排除將來會有假黑條充斥市場，但是就現在來說，還是比較安全的。不過買的時候也要提高警惕。
