活用JS的打磨技巧讓老光驅容光煥發

2020-10-24 13:07:59

字體：大中小

供稿：網友

　　現在淘汰的光驅都不少，相對于現在的光驅來說，以前的光驅做工扎實，用料實在，而且轉速不高，非常適合用來聽音樂，下面我們利用簡單的打磨，讓老光驅也能發出美妙的聲音。

　　光驅的結構很簡單，包括主體支架，托盤，激光頭組件和電路板。工作過程也很簡單：CD盤片放進光驅后，激光發生器發生激光，經過多次調整以后，準確的讀取CD碟片上的音頻信號，然后反射回來的光信號轉換為數字信號，這樣就完成了讀取過程。然后通過電路板輸出，對于我們直接使用CD接音響而言，音頻數字信號要經過光驅內部的數模轉換后為模擬信號，然后輸出到音箱。這個過程中，我們只要對CD的電路進行簡單的打磨，便可以獲得較高品質的聲音了，其音質好過大多數的聲卡處理后的效果，甚至可以接近身價不菲的CD機了。下面，我們分三個部分進行打磨。
首先調整激光頭功率。

　　退役的老光驅，一般都存在激光頭的老化和光盤打滑的問題。這就需要我們進行一點簡單的調整。

　　對于激光頭功率下降來說，引起的讀碟能力下降來說，如圖所示可以簡單的調整激光頭側面的一個2K的無限位電位器（可調電阻）。這就是激光頭功率調節電位器。用萬用表測量電位器的兩個引腳，記下阻值，然后用小螺絲刀輕輕旋轉，測量電阻，將阻值調節到原來的的2/3。一般多調節幾次即可把握調節的尺度。
對于光盤打滑引起的讀盤能力下降來說，多是由于電機上和光盤接觸的橡膠墊在長期使用中變的光滑沒有彈性，導致了摩擦力下降。我們只需要用砂紙輕輕打磨即可。（主要打磨的過程中，要蓋住激光頭，防止粉末弄臟激光頭，導致讀盤能力下降
其次打磨電路部分。

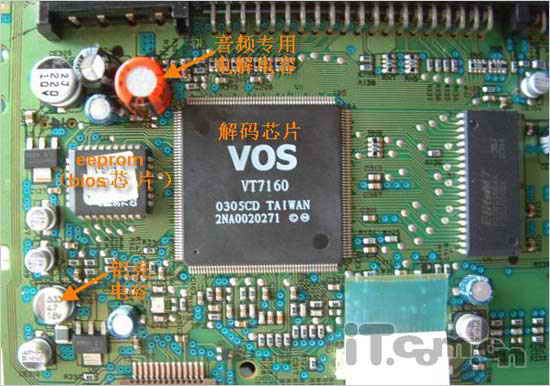

　　對于解碼電路部分，我們沒有必要去更換芯片，電路設計已經決定來適用芯片的種類，即使有可以替換的規格高一點的芯片，對于性能提升有限，成本太高，而已焊接難度較大，一般的DIYer難以掌握。這里我們可以通過增補高品質的電容，來提高電路品質，如上圖，我們將電路全部換了高品質的鋁電容，和音頻專用的電解電容。一般建議大家選擇ENLA電容，價格適中，品質較好，而且市場上很容易買到。更換電容的方法也很簡單：電容上有黑色條紋的對應的針腳為負極，鋁電容為黑色半圓。電路板上，白色半圓對應的是負極。注意不要搞錯正負極。

　　對于電容的選擇上來說，我們要注意以下幾個方面：選擇音頻專用電容，效果較好。替換電容一般的標準就是和電路板原來的電容型號一樣，包括容量和耐壓值。一般來說，容量大一點，耐壓高一點，都可以。但是相同耐壓值，容量越大，電容體積也越大。相同容量，耐壓值越大，體積也越大。電容體積過大，會影響電容插板和光驅內部空間的合理排列的，選擇適當即可。

最后打磨運放。

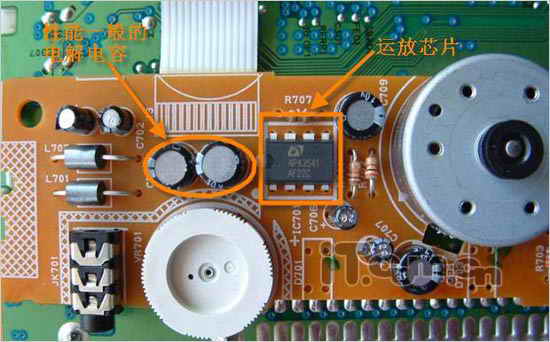

　　光驅內部都帶有簡單的運放電路，這樣的電路，使的音箱的本底噪音比較大。我們需要進行一點簡單的打磨。

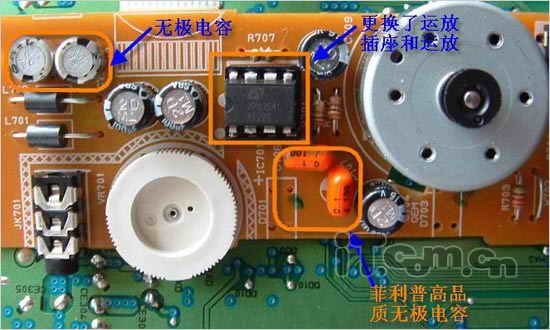

　　首先，將和音頻信號相關的電路，都換了高品質的無極音頻專用電容，如圖中白色的電容和紅色的菲利普電容?？刂齐娐凡糠?，我們也更換了紅寶石電容。對于運放，這里我們需要特別注意。一般光驅使用的都是品質一般的運放芯片，對音質的損害極大。我們試驗證明，音頻信號的底噪絕大部分，就是這個性能差的運放引起的。這里，我們?yōu)檫\(yùn)放先安裝了一個運放插座。這樣可以很方便的使用各種運放，體驗不同的口味，而更換簡單，只需要把運放插到上面即可。一般光驅使用的都是單運放，注意不可以使用雙運放替換。在替換運放時，最后先到網上查詢可以替換的型號，再進行替換，切忌盲目。

關于焊接注意的幾個小問題。

　　在電路中不能確定線路的極性時，建議使用無極電解電容。電容的工作電壓不能超過其額定電壓。在進行電容的焊接的時候，電烙鐵應與電容的塑料外殼保持一定的距離，以防止過熱造成塑料套管破裂。并且焊接時間不應超過10秒，以保證焊接溫度不應超過260攝氏度，防止對電容內部的高溫?fù)p壞。
最更換運放時，對于有8個腳的芯片來說，一般的DIYer感覺很難拆焊，這里我們可以采用一個簡單的方法，預除去運放針腳和電路板的焊盤上間的錫，我們要反其道而行之，先大量的上錫，將8個腳全包裹住。此時，用一把烙鐵，便可以同時加熱8個腳，輕輕一把就下來了。對于殘留的錫，我們可以使用吸錫器來一次吸走。也可以加熱剛才的錫（受到表面張力的作用，成為一個滾動錫球），我們只要將電路板反過來，輕輕一拍，就可彈落這個錫球（注意不要彈到身體上，防止?fàn)C傷）。使用一個安靜一點的電源，聽幾首舒緩的老歌，那份愜意是不須多言的。
