例解EIGRP DUAL算法網絡收斂原理圖文教程

2020-10-24 11:51:58

字體：大中小

供稿：網友

最近有電腦用戶反映對EIGRP DUAL算法網絡收斂原理不太了解，下面武林網小編結尾大家介紹一下，快來看看吧。

EIGRP是一個平衡混合型路由協議，既有像RIP那樣的距離矢量路由協議的特點：有路由跳數的限制，路由信息依靠鄰居路由器通告，遵守路由水平分割和反向毒化水平分割規則，路由自動匯總；又有像OSPF那樣的鏈路狀態路由協議的特點：當路由信息發生變化時，采用增量更新的方式，保留對網絡拓?fù)湫畔?、同時采用距離矢量和鏈路狀態兩種算法來計算路由開銷。同時，該協議又具有自己獨特的特點：支持非對等開銷路由上的負載均衡，采用DUAL算法在確保無路由環路的前提下，收斂迅速。因而適用于中大型網絡。但前面提到的IGRP是是距離矢量路由協議。

EIGRP采用的是DUAL（Diffusing Update Algorithm，擴散更新算法）。這個算法可以確保在極短時間內無環路計算出路由結果，并且允許所有與拓?fù)涓淖兿嚓P(guān)的設備在同一時間進行同步更新。不受拓?fù)浣Y(jié)構改變的路由器不會進行重新計算。這種收斂效率要遠比其他已存的路由協議要高。

DUAL算法網絡收斂原理解析示例

本節以一個稍微復雜的EIGRP網絡收斂為例介紹UDAL的工作原理。本示例拓?fù)浣Y(jié)構如圖1的左圖所示，其中Router C、Router D和Router E是當前處于收斂狀態時的拓?fù)浔怼?/p>

圖1 DUAL網絡收斂原理解析示例二拓?fù)浣Y(jié)構及拓?fù)浔?/p>

從圖中的拓?fù)浔碇锌梢钥闯觯琑outer C、Router D和Router E這三臺路由器至少有一個通告度量（AD）小于它們自己的有限距離（FD）的有效路由到達Router A所連接的網絡(a)。其中標注為“Successor”的為當前Successor，標注為“fs”為可行后續。從中可以看出，這三臺路由器中僅Router C有一個備份用的FS，即Router D，其它兩個路由器均只有一個正在使用的Successor，如圖2所示。

圖2 收斂狀態時的三臺路由器上到達目的網絡的Successor和FS

此時，Router C標識通過Router B的路由作為當前使用的路由，因?yàn)檫@條路由的AD=1，小于Router C上到達網絡(a)的FD值3。Router C同時也標識通過Router D的路由作為備份使用的FS路由，因?yàn)檫@條路由的AD=2，小于Router C上到達網絡(a)的FD值3。但是通過Router E的路由不能作為FS路由，因?yàn)檫@條路由的AD=3，與Router C上到達網絡(a)的FD值3相等，不符合成為FS的條件。

Router D標識通過Router B的路由作為當前使用的路由，因?yàn)檫@條路由的AD=1，小于Router D上到達網絡(a)的FD值2。但在Router D中，通過Router C的路由也不能作為FS路由，因?yàn)檫@條路由的AD=3，大于Router D上到達網絡(a)的FD值2，不符合成為FS的條件。

Router E標識通過Router D的路由作為當前使用的路由，因?yàn)檫@條路由的AD=2，小于Router E上到達網絡(a)的FD值3。但在Router E中，通過Router C的路由也不能作為FS路由，因?yàn)檫@條路由的AD=3，等于Router E上到達網絡(a)的FD值3，不符合成為FS的條件。

現假設Router D與Router B之間的鏈路斷了。從前面的Router D拓?fù)浔砜梢灾?，它原來只有Router B這一個Successor，沒有其它FS，所以Router D需要使用DUAL計算新的路由到達網絡(a)。同時從拓?fù)浔碇袆h除通過Router B到達網絡(a)的拓?fù)浔眄?，如圖3所示。

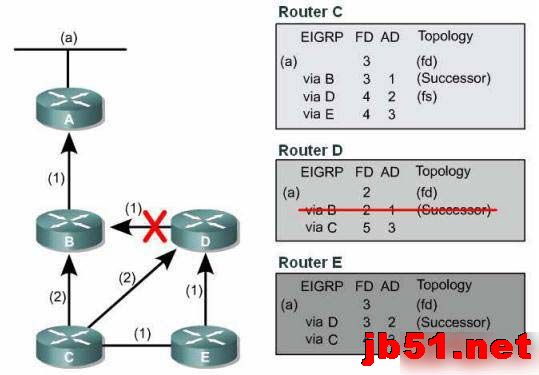

圖3 斷開Router D與Router B之間的鏈后，Router D刪除通過Router B的拓?fù)浔眄?/p>

此時Router D因?yàn)闆]有可到達網絡(a)的可行路徑了，所以成為活躍狀態（Active），開始向它的其它兩個鄰居路由器Router C和Router E發送查詢包，聲明自己沒有到達網絡(a)的FS了，問它們是否有可替代的路徑。當Router E收到這個來自同時為自己的Successor的Router D的查詢包后，從自己的拓?fù)浔碇袆h除通過Router D到達網絡(a)所對應的拓?fù)浔眄?。如圖4所示。

圖4 Router D成為活躍狀態，Router E刪除通過Router D的拓?fù)浔眄?/p>

因?yàn)榇藭rRouter E已再也沒有其它路徑到達網絡(a)了，所以Router E也轉換為活躍狀態。而當Router C收來這個來自為自己FS的Router D的查詢包后，從自己的拓?fù)浔碇袆h除通過Router D到達網絡(a)所對應的拓?fù)浔眄?。但是它不會轉換為活躍狀態，因?yàn)樗藭r仍有SuccessorRouter B可以到達網絡(a)。然后，Router C對Router D的查詢進行響應，告訴Router D它還有一條有效的路徑到達網絡(a)。但此時Router E也為活躍狀態了，所以它在收到來自Router D的查詢包后僅轉發到Router C，詢問是否有替代路徑到達網絡(a)。如圖5所示。

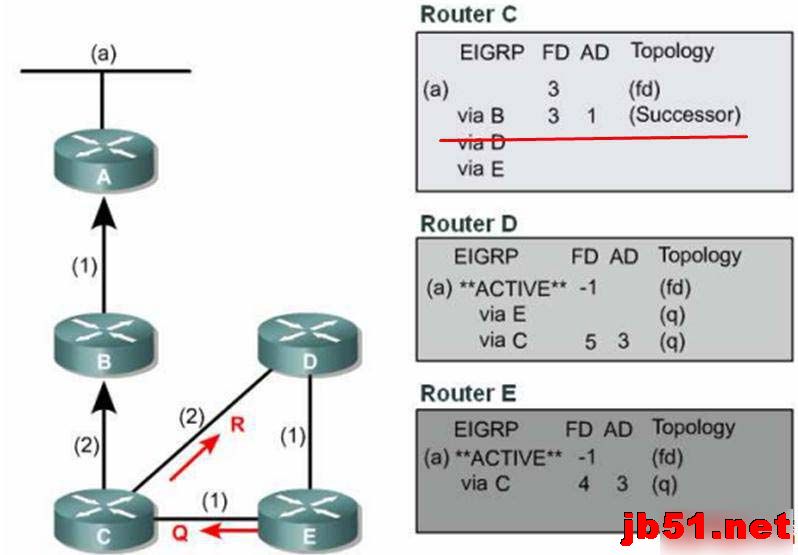

圖5 Router E成為活躍狀態，Router C刪除通過Router D的拓?fù)浔眄?/p>

Router D在收到Router C發來的應答包后，在自己的拓?fù)浔碇刑砑覴outer C的拓?fù)浔眄棧瑫r標識Router C為Successor。與此同時，Router C會對Router E發來的查詢包進行響應，同樣告訴它有一條路徑可以達到網絡(a)。這樣Router E也會把Router C作為Successor，并向Router D應答，此時的從原來的3改變成了4。如圖6所示。

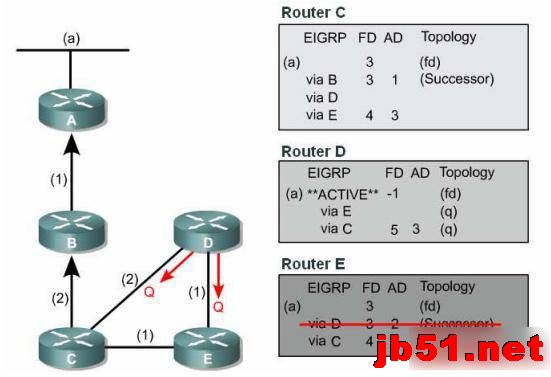

圖6 Router D添加通過Router C和Router E的拓?fù)浔眄棧琑outer E添加通過Router C的拓?fù)浔眄?/p>

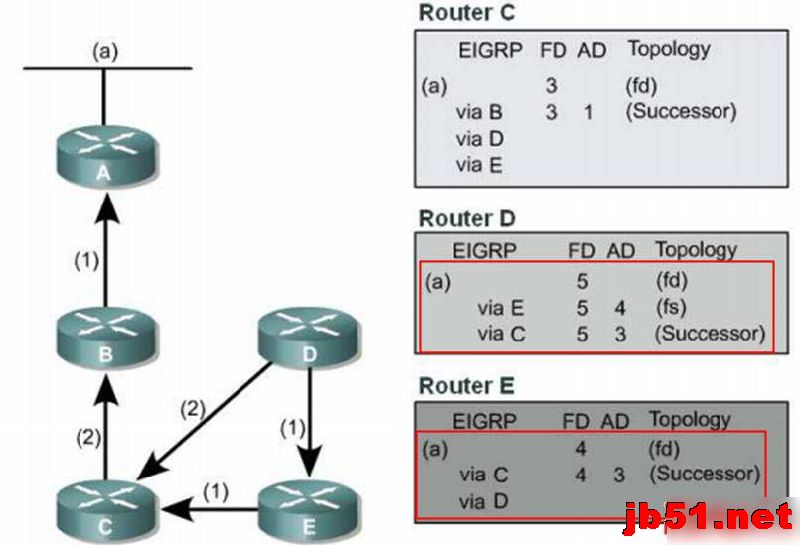

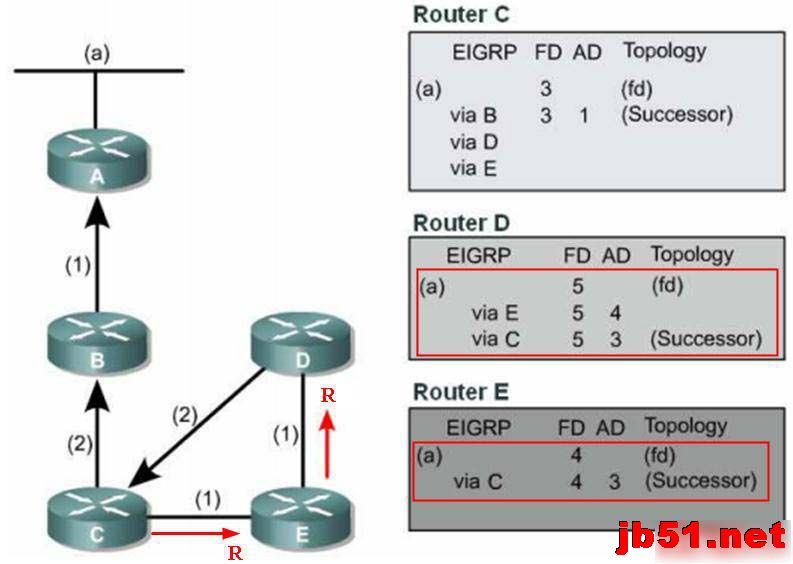

當Router D收到Router E發來的應答后（一直要等到收到所有鄰居路由器發來的應答），更新拓?fù)浔?。此時它有兩條可行的路徑到達網絡(a)，一條是以Router C為當前Successor的路徑，另一條是以Router E為FS的備用路徑。此時的從原來的2改變成了5。如圖7所示。
