NBMA網絡幀中繼交換機配置教程

2020-10-24 11:28:19

字體：大中小

來源：轉載

供稿：網友

實驗拓撲圖如下:
圖中路由器及幀中繼交換機均由3640實現,三個路由器都用S0/0跟FRsw相連
R1 s0/0 ip 192.168.1.1 /24
R2 s0/0 ip 192.168.1.2 /24
R3 s0/0 ip 192.168.1.3 /24

先對FR交換機進行配置
----FRsw
FRsw(config)#frame-relay switching 開啟幀中繼交換功能
FRsw(config)#interface s0/0
FRsw(config-if)#no shutdown
FRsw(config-if)#no ip address 關閉接口IP地址
FRsw(config-if)#encapsulation frame-relay 封閉幀中繼
FRsw(config-if)#frame-relay lmi-type cisco配置LMI類型
FRsw(config-if)#frame-relay intf-type dce配置接口類型
FRsw(config-if)#clock rate 64000 配置時鐘頻率
FRsw(config-if)#frame-relay route 102 interface s0/1 201
FRsw(config-if)#frame-relay route 103 interface s0/2 301

配置該本地端口DLCI值及虛鏈路對應出口和對端DLCI值
FRsw(config-if)#exit

-------------------------------語句說明參考S0/0接口配置
FRsw(config)#interface s0/1
FRsw(config-if)#no shutdown
FRsw(config-if)#no ip address
FRsw(config-if)#encapsulation frame-relay
FRsw(config-if)#frame-relay lmi-type cisco
FRsw(config-if)#frame-relay intf-type dce
FRsw(config-if)#clock rate 64000
FRsw(config-if)#frame-relay route 201 interface s0/0 102
FRsw(config-if)#frame-relay route 203 interface s0/2 302
FRsw(config-if)#exit

-------------------------------語句說明參考S0/0接口配置
FRsw(config)#interface s0/2
FRsw(config-if)#no shutdown
FRsw(config-if)#no ip address
FRsw(config-if)#encapsulation frame-relay
FRsw(config-if)#frame-relay lmi-type cisco
FRsw(config-if)#frame-relay intf-type dce
FRsw(config-if)#clock rate 64000
FRsw(config-if)#frame-relay route 301 interface s0/0 103
FRsw(config-if)#frame-relay route 302 interface s0/1 203
FRsw(config-if)#exit

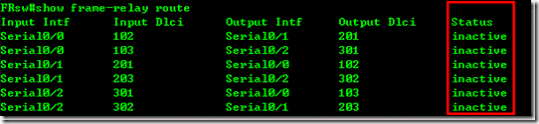

查看PVC鏈路狀態
#show frame-relay route

由于串行鏈路上的對端還未進行配置及聯接,PVC鏈路還處于未激活狀態.

下面進行DTE端路由器配置
----R1
R1(config)#interface s0/0
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#encapsulation frame-relay 接口封裝幀中繼
R1(config-if)#no frame-relay inverse-arp關閉反向ARP
R1(config-if)#frame-relay map ip 192.168.1.2 102 broadcast
R1(config-if)#frame-relay map ip 192.168.1.3 103 broadcast
配置對端IP與本地DLCI映射

----R2(語句說明參考R1)
R2(config)#interface s0/0
R2(config-if)#ip address 192.168.1.2 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#encapsulation frame-relay
R2(config-if)#no frame-relay inverse-arp
R2(config-if)#frame-relay map ip 192.168.1.1 201 broadcast
R2(config-if)#frame-relay map ip 192.168.1.3 203 broadcast

----R3(語句說明參考R1)
R3(config)#interface s0/0
R3(config-if)#ip address 192.168.1.3 255.255.255.0
R3(config-if)#no shutdown
R3(config-if)#encapsulation frame-relay
R3(config-if)#no frame-relay inverse-arp
R3(config-if)#frame-relay map ip 192.168.1.1 301 broadcast
R3(config-if)#frame-relay map ip 192.168.1.2 302 broadcast

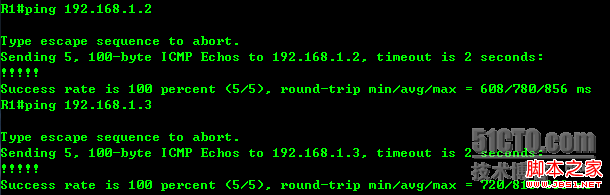

再次查看FRsw的狀態
#show frame-relay route
