在一些通訊要求比較嚴格的行業，一般不允許通訊中斷，那么為了防止鏈路因為某種原因而無法通訊，就需要將其配置成冗余鏈路，當主鏈路因為某種原因而斷開時，會馬上切換到備用鏈路，下面就結合cisco模擬軟件，進行模擬實驗。

1、打開cisco模擬器，按照如圖方式連接服務器和交換機。

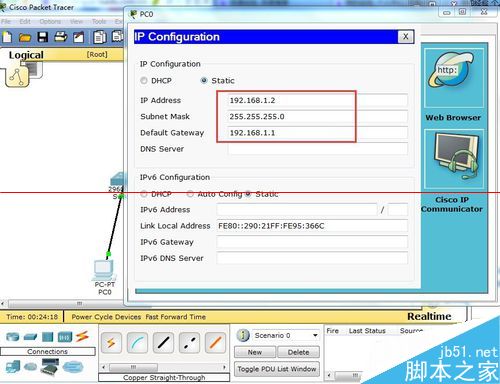

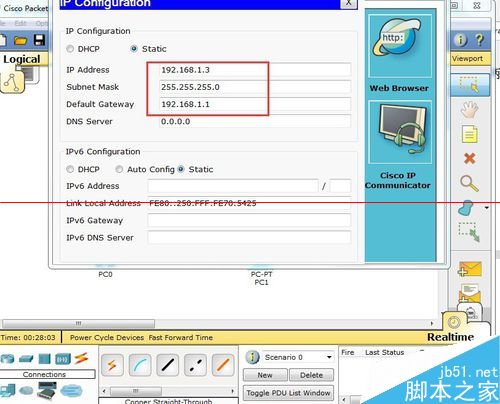

2、pc0IP配置為192.168.1.2子網掩碼配置為255.255.255.0網關配置為192.168.1.1，pc1IP配置為192.168.1.3子網掩碼配置為255.255.255.0網關配置為192.168.1.1---pc0 ping pc2可以ping通。

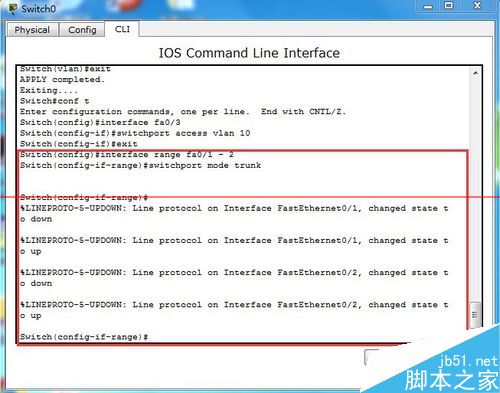

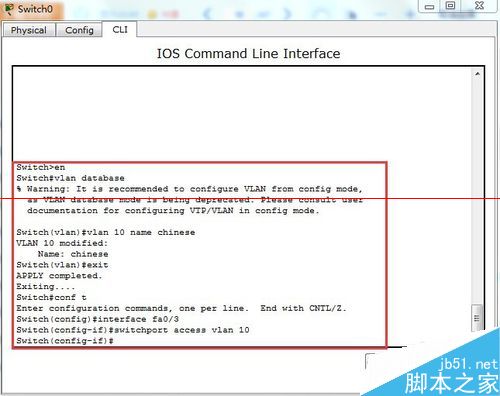

3、配置交換機switch1---在特權模式下生成vlan 10---進入fa0/3中的端口模式，將fa0/3配置到vlan 10中（由于端口默認模式為access所以不需配置）----將fa/1和fa0/2配置模式為trunk

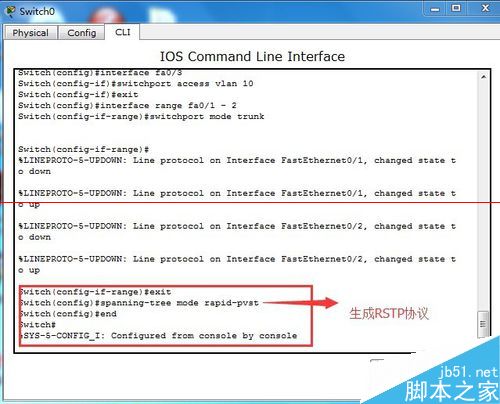

4、將STP協議轉換成RSTP協議----在特權模式下輸入spanning-tree mode rpaid-pvst

5、以配置交換機switch1相同的方法配置switch2。

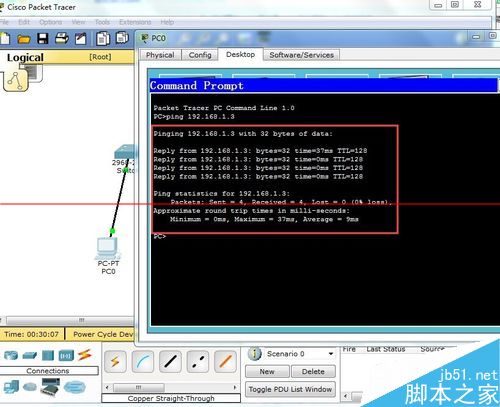

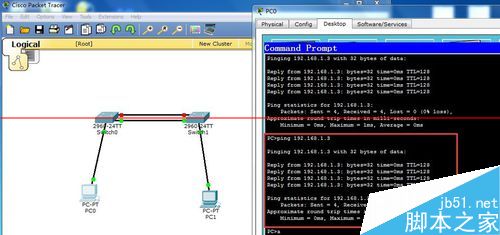

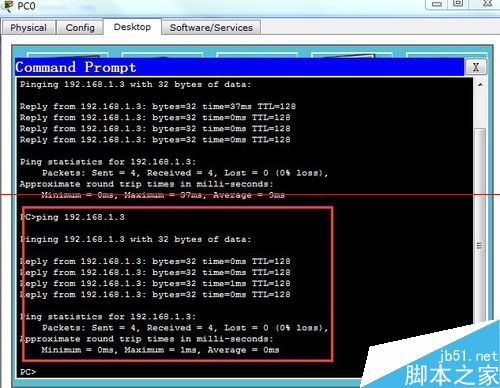

6、pc0 ping pc1可以ping通----將端口fa0/1shutdown后，會發現主鏈路斷開，冗余鏈路馬上接通----此時pc0 ping pc1依然可以ping通，此時RSTP協議即配置完成。

注意事項：

1、兩臺s2960交換機兩鏈路相連，默認為STP協議。

2、交換機的聚合口的端口必須是連續的。
