H3C Mini系列交換機是華三通信技術有限公司（以下簡稱H3C公司）推出的新一代綠色節能交換機，安裝維護便利，業務特性豐富，全新造型，精致典雅。無管理型交換機，提供撥碼功能，支持“標準交換、網絡克隆、匯聚上聯”三種工作模式。下面就詳情來看看吧！

為了滿足企業組網的實施需求，為企業、商家等提供穩定的網絡環境，新華三推出了Mini系列無管理型交換機，H3C Mini 是H3C面向小微商企市場推出的網絡系列產品。Mini產品以商業用戶網絡需求為中心，繼承H3C在網絡產品領域深厚的技術積累，致力于為商業客戶提供“經濟、高效、易用” 的產品及網絡解決方案。

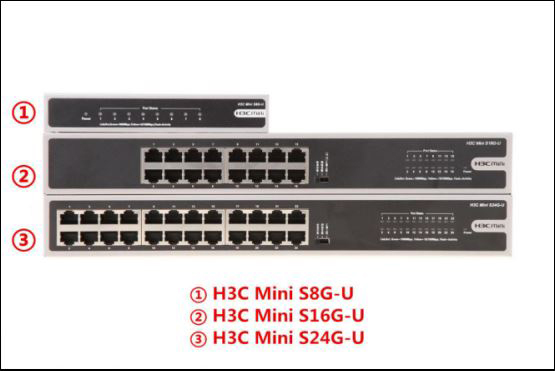

H3C Mini系列無管理型交換機根據端口數的不同分為三個型號，分別為8端口的Mini S8G-U、16端口的Mini S16G-U以及24端口的Mini S24G-U。

今天就讓我們一起來對H3C Mini系列無管理型交換機進行測試，實際應用中究竟有何表現?接下來就讓我們一睹為快。

H3C Mini系列交換機外觀篇

H3C Mini系列的三款交換機產品在外觀上除了機身大小和網絡端口數量外，整體來講大同小異。首先我們以H3C Mini S8G-U為例對產品外觀進行簡單的說明。

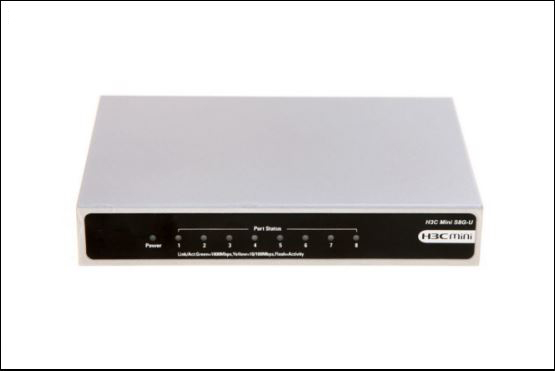

▲H3C Mini S8G-U產品正面機身圖

H3C Mini系列交換機采用了全新造型，精致典雅,機身整體很是光滑美觀，H3C Mini S8G-U外形尺寸為158X105X27(mm),很是小巧。正面為指示燈設計，通過指示燈能夠清晰的獲知每個網絡端口的連接是否正常，非常方便。

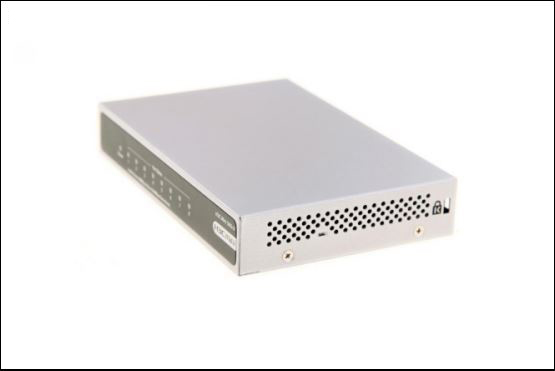

▲H3C Mini S8G-U交換機側面機身圖

機身兩個側面為大面積的散熱柵欄，能夠很好地保證產品的散熱性，對產品工作的穩定性很有幫助。和其他兩款產品不同的是，H3C Mini S8G-U提供有防盜鎖孔，在安裝時可以選擇使用防盜鎖將交換機固定在工作臺上。

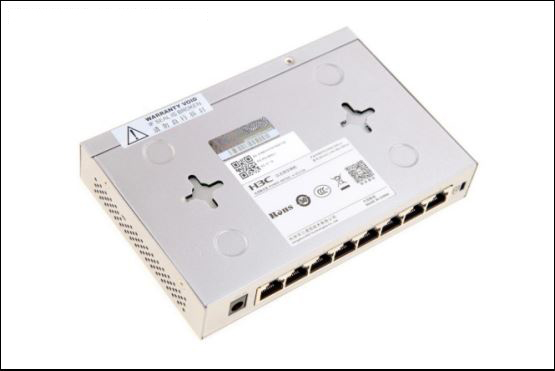

▲H3C Mini S8G-U交換機底部產品機身圖

H3C Mini系列交換機底部設置有懸掛開孔，能夠將交換機進行懸掛安裝，此外產品還配備有四個腳墊，如果要將產品放置在平臺上，可以將腳墊安裝在產品底部的四個凹陷區域位置。

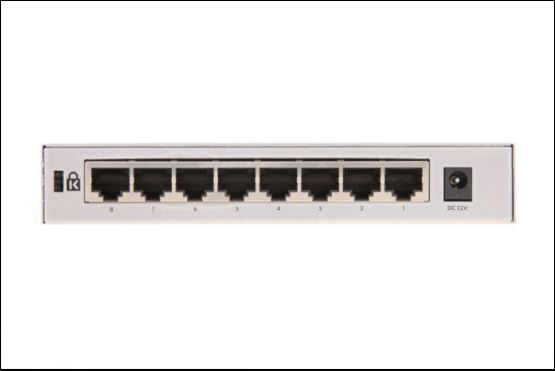

▲H3C Mini S8G-U交換機背面機身圖

H3C Mini S8G-U交換機產品背面是網絡接口和電源接口設計，產品配備有8個千兆網絡端口和一個12V電源接口。

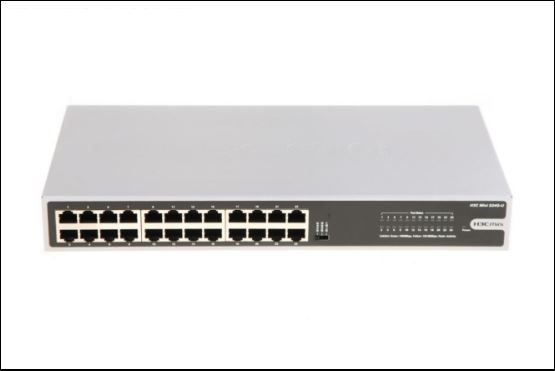

▲H3C Mini S24G-U產品正面機身圖

相比之下，H3C Mini S16G-U和H3C Mini S24G-U兩款交換機產品較H3C Mini S8G-U略有不同，首先兩款產品機身尺寸均為330X173X44(mm)，網絡端口分別為16個和24個，并均位于產品正面，緊挨指示燈。

▲H3C Mini S24G-U產品背面機身圖

H3C Mini S16G-U和H3C Mini S24G-U電源接口位于產品背面，輸入電壓為100V~240V。

▲H3C Mini S24G-U撥碼功能

此外，H3C Mini S16G-U和H3C Mini S24G-U相比H3C Mini S8G-U最大的不同之處在于，H3C Mini S16G-U和H3C Mini S24G-U提供撥碼功能，支持“標準交換、網絡科隆、匯聚上聯”三種工作模式。

H3C Mini系列交換機產品特色篇

H3C Mini系列交換機產品最大的特色就是沒有特色，作為無管理交換機，產品做到了即插即用，不用復雜的配置操作，所有端口均具備線速轉發功能。三款產品的端口均支持6KV防雷技術，很好地保證了產品的安全性。產品端口均采用全千兆網絡端口，轉發速率簡直快到飛起。

此外經過專業系統的測試發現，無論是在吞吐量、時延還是丟包率方面都有著很好的表現，基本做到了零丟包。而且其傳輸速率也是相當給力，時延之低超乎小編意料。(文末附詳細測試資料)

更為值得一提的是H3C Mini S16G-U和H3C Mini S24G-U提供撥碼功能。其中除提供交換機標準工作模式的“標準交換”外，還能進行網絡克隆以及匯聚上聯的工作模式切換。

所謂克隆模式就是能夠自動檢測端口數據信號狀態，自動協商百兆、千兆，較少丟包率及誤碼率;而匯聚上聯功能相較于“標準交換”模式，對指定的上行端口進行鏈路聚合，提升上行流量帶寬，鏈路數據備份，能夠增強數據傳輸的穩定性。用戶能夠在三種模式中根據自身需求進行切換，讓交換機的性能得到最大化的發揮。

H3C Mini系列交換機總結篇

通過多方面的測試，我們對三款H3C Mini無管理交換機產品有了一定的了解，小編認為整體表現還是相當給力的。

首先是外觀方面，三款產品的外觀都非常靚麗，整體很有質感。符合企業用戶的審美需求。其次在功能方面，省略了復雜的交換機管理配置界面，能夠做到即插即用，對于初創企業以及商家店鋪來講很是使用，不用掌握太多的網絡既能就能完美使用。

在產品性能方面，三款H3C Mini無管理交換機產品都表現出了超高性能，搭配全千兆網口，擁有超高的轉發速率。時延、丟包率、吞吐量等方面的表現也十分強悍，是一款集顏值與性能于一身的交換機產品，能夠完美應對酒店、教育、小微企業、商貿連鎖等應用場景的網絡需求。

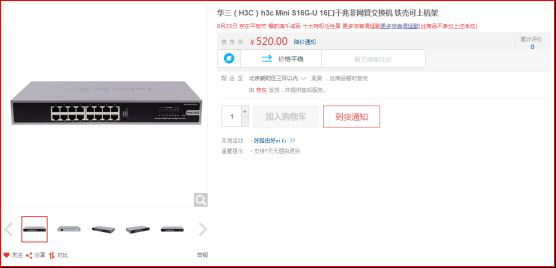

▲H3C Mini S16G-U交換機購買地址：點擊購買

目前三款交換機產品中，H3C Mini S16G-U交換機京東在售，相信H3C Mini S8G-U交換機以及H3C Mini S24G-U交換機產品后期也將陸續開放購買，有需求的童鞋可以自行購買。

H3C Mini系列交換機產品性能測試

通過以上介紹，大家對于H3C Mini系列交換機產品有了大略的了解，但畢竟耳聽為虛眼見為實。H3C Mini系列交換機產品的性能表現究竟如何呢?接下來就讓我們通過專業的手段對H3C Mini系列三款交換機產品進行測試：

評測環境：信而泰評測實驗室

北京信而泰科技股份有限公司，是中國市場上測試端口出貨量最大的網絡測試儀供應商，可實現以太網2~7層測試與協議仿真、IP網絡驗收與監測、IP網絡及設備性能測試等各種功能。自2007年成立以來，信而泰BigTao(道)系列網絡測試儀、iTester系列網絡測試儀、Tlite手持網絡測試儀、Teststorm2~7層測試平臺被通信設備制造商、服務提供商、科研院所、高等院校、電力、交通等各領域客戶廣泛采用，實現對復雜網絡及網絡設備的各種測試。信而泰的全系列網絡測試儀產品均為自主研發，可根據客戶的特殊需求提供定制化服務，用戶也可以基于信而泰的測試儀方便的進行二次開發。

測試儀器：BigTao220

BigTao系列測試儀是一款統一的網絡產品測試平臺，能夠滿足研發、實驗、網絡監控、質量控制、生產環節等過程中的對測試的要求，提供完美的專業測試解決方案。BigTao系列測試儀支持100G、40G、10G、10/100/1000M測試模塊，可實現全網絡的協議測試及仿真。BigTao測試儀支持IPv4和IPv6協議棧，單個端口能夠仿真數十萬個接口、模擬數千萬真實用戶連接，提供全球最佳性價比2-3層復雜協議的測試、仿真及一致性測試解決方案。

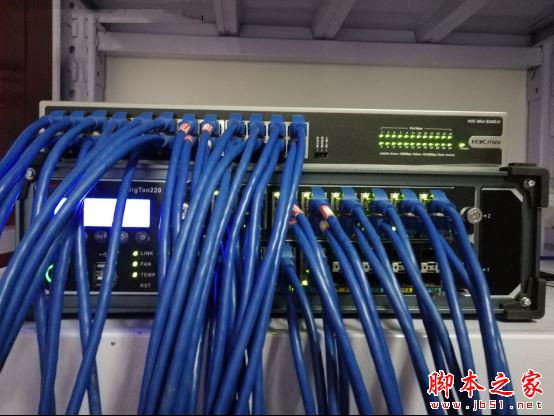

▲H3C Mini S24G-U測試環境

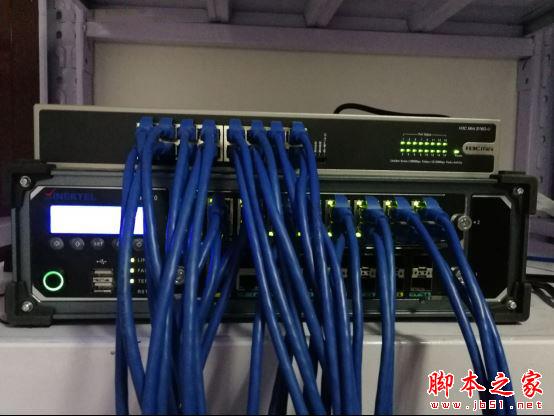

▲H3C Mini S16G-U測試環境

▲H3C Mini S8G-U測試環境

本次測試儀器為BigTao220 機箱+ V6016M板卡+V6016C板卡，TeleAPP軟件測試套件，采用了RFC2544標準測試，主要針對H3C Mini S24G-U、H3C Mini S16G-U、H3C Mini S8G-U三款產品進行吞吐量、時延、丟包率測試，看看它們的性能是否可以滿足企業網絡的需求。測試幀長Frame Size(bytes)分別為： 64、128、256、512、1024、1280、1518。

H3C Mini S24G-U吞吐量測試：

吞吐量，即在設備不丟包時達到的最大轉發速率，吞吐量是考察網絡設備性能的首要指標，吞吐量越大，說明被測設備處理數據包的能力越強。我們本次將H3C Mini S24G-U交換機設置為Mesh的拓撲方式測試，即每個端口都會向其他所有端口發送流量，這種方式對交換機的壓力最大，測試結果如下：

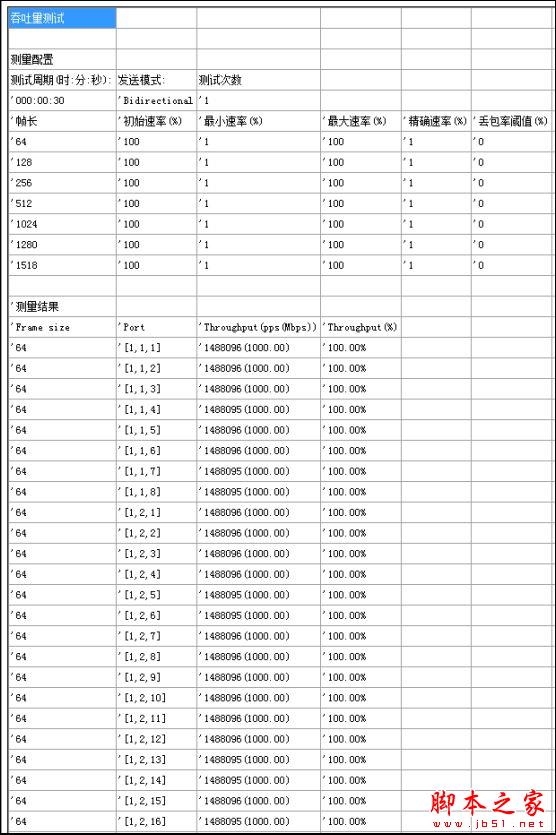

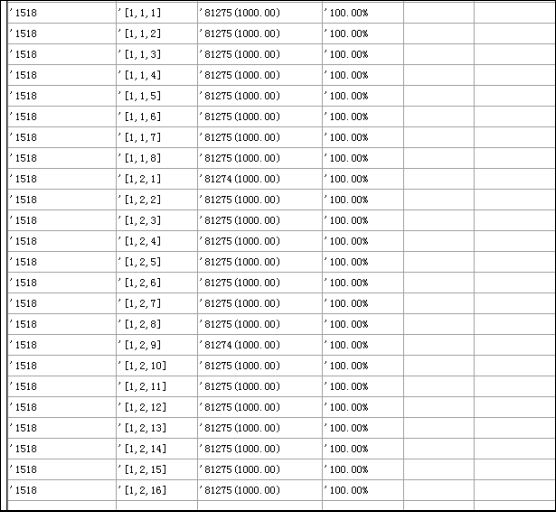

▲H3C Mini S24G-U吞吐量測試結果

由于本次實驗截圖太長，這里僅展示64和1518幀長，從實際的測試結果來看，H3C Mini S24G-U交換機的表現非常出色。在Frame Size為64、128、256、512、1024、1280、1518幀長的時候，實際速率達到了理論速率1000M，實現了滿線速不丟包，證明了該款設備已經完全達到了理論效能，數據傳輸表現非常優秀，完全可以滿足現代企業高帶寬的需求。
