本教程向大家介紹了利用FreeHand 制作機械制圖里的棘輪過程，運用了很多FreeHand 技巧，非常不錯，轉發給武林網的朋友，希望大家喜歡！

　　1 .我們已經設置好了尺寸線的線型，下面我們就來畫尺寸線。

　　畫尺寸線時要注意的是：

　　一.圓的標注線要通過圓心；

　　二.箭頭是在畫完線以后才加上的，所以畫線的時候要留出箭頭的位置。

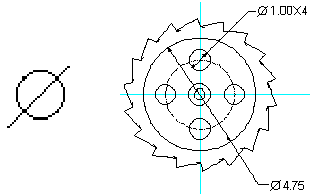

　　2. 在上步拉出的箭頭線的基礎上，再使用直線工具拉出尺寸引線 ， 然后在引線后面用文字工具輸入尺寸數字。但直徑符號在鍵盤上沒有，怎么辦呢？這還難得倒熟練使用Freehand的用戶嗎？像左下圖那樣畫一個不就行了？

　　3.標注完了直徑的尺寸 ， 下面我們還要標注每個棘齒所跨的角度。先拉出兩條標注引線，使用直線工具從原點出發畫一條直線，使之通過兩個棘齒的交接點，重復操作再畫出另一根標注引線。

　　上面的幾個步驟所做的是給棘輪圖加上尺寸標注。有一定機械制圖基礎知識的讀者應該知道尺寸標注的種種規定，而沒有這方面經歷的讀者也不用著急，只要按照每一步的講述一步一步地做下來就行了。

　　圓的關鍵尺寸是它的直徑大小，尺寸線應該通過圓的圓心。

　　讀者應該注意的是：因為畫直線的時候兩端箭頭的長度是不算入其內的，所以畫線的時候應該留出一小段的距離給箭頭。還有像直徑符號之類不能直接敲入的符號，可以把它畫出來。

　　4.這一步中我們要畫出角度的尺寸線，角度的尺寸線是一段弧。我們可以從一個圓上截取 ， 如下圖所示畫一個大圓，然后使用Freehand工具箱中的刻刀工具在大圓與角度尺寸引線的交點處點擊一下，將弧線切斷。

　　5.上步中大圓已被切斷，但還沒有顯現出效果，我們只要用鼠標選中大圓中不要的部分并把它拉開就可以了。然后再選中留下的一段弧，把它的線型改成兩端具有箭頭的形式即可。
