工作原理

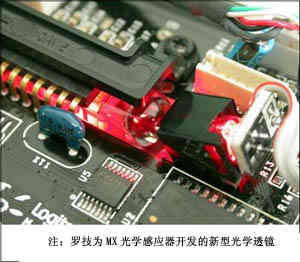

　　在光電鼠標內部有一個發光二極管，通過該發光二極管發出的光線，照亮光電鼠標底部表面（這就是為什么鼠標底部總會發光的原因）；然后將光電鼠標底部表面反射回的一部分光線，經過一組光學透鏡（下圖），傳輸到一個光感應器件（微成像器）內成像。這樣，當光電鼠標移動時，其移動軌跡便會被記錄為一組高速拍攝的連貫圖像，最后利用光電鼠標內部的一塊專用圖像分析芯片（DSP，即數字微處理器）對移動軌跡上攝取的一系列圖像進行分析處理，通過對這些圖像上特征點位置的變化進行分析，來判斷鼠標的移動方向和移動距離，從而完成光標的定位。
