TortoiseSVN文件夾及文件圖標不顯示問題解決方法(兼容xp、window7與64位)

2020-10-22 18:42:04

字體：大中小

來源：轉載

供稿：網友

最近遇到TortoiseSVN圖標(如上圖：增加文件圖標、文件同步完成圖標等）不顯示問題，網上找到的解決方法試了很多都無法真正解決，最后總結了一下，找到了終極解決方案，當然此方案也有弊端，接下來我們就研究、分析、解決這個問題。

打開資源管理器，怎么都看不到已經同步的文件夾顯示已同步圖標。到SVN的設置面板，也找不到任何相關的解決辦法。

不過有一天，使用DW瀏覽文件，定位到文件，這時候發現了已同步圖標。這就更讓人疑惑了，但是最起碼證明，圖標文件沒有丟失，只是因為某種原因，沒辦法顯示出來，那就有可能是軟件沖突了。
可是近期七七八八裝了不少東西，到底是哪個的原因呢？

不明原因，所以，百度google之，發現還是挺多人遇到這情況的，現摘錄如下：

“開始以為是TortoiseSVN壞了，于是重裝，但結果還是一樣。于是找了好多資料，終于發現癥結所在－－原來是Windows對覆蓋圖標類型的數據限制的原因。Windows最多只允許15個覆蓋圖標，它自己又用了幾個，結果給用戶用的就11個左右了（這個限制一直都Windows 7都沒有放寬，真不知微軟是怎么想的）。TortoiseSVN標準會使用７個（普通圖標、已修改圖標、沖突指示圖標、已刪除圖標、新增文件圖標、忽略圖標、未版本化圖標等），這樣剩下可用的就少之又少了。如果再安裝了網盤軟件（如：快盤，Dropbox等），那就更慘了，它們各自又會使用3個左右的覆蓋圖標，這樣，覆蓋圖標當然遠遠不夠用了。
那么，覆蓋圖標的設置保存在Windows的哪個地方呢？如果有超過11個的覆蓋圖標，Windows如何選擇顯示哪些屏蔽哪些呢？下面繼續…
所有應用程序的覆蓋圖標都需要在注冊表“HKEY_LOCAL_MACHINESOFTWAREMicrosoftWindows CurrentVersionExplorerShellIconOverlayIdentifiers”下面增加一個項目，當需要顯示覆蓋圖標時，Windows會按照項目名稱的字母順利依次查詢在這些項目里所指示的接口，以檢測是否有覆蓋圖標，當檢測到11個有效的接口后，Windows就會自動停止繼續向下檢測，這樣，后來的覆蓋圖標就不會顯示了。
知道原理了，解決問題就好辦了。我們可以分析一下在這個注冊表項下的所有項目，看哪些覆蓋圖標是需要的，哪些是不需要的，把不需要的項目的名稱改一下，前面加個“z”，這樣，這個表項按字母排序就自動排到最后面了。哪些是不需要的呢？比如：網盤的“正在同步圖標”就沒什么用，可以去掉。其它的，可以自己看著辦了。

如果你進行調整后，把TortoiseSVN的所有覆蓋圖標全部提前，但TortoiseSVN仍然不會顯示忽略圖標、未版本化圖標。為什么呢？研究了TortoiseSVN的源代碼才發現，原來TortoiseSVN會自己分析在ShellIconOverlayIdentifiers中注冊的覆蓋圖標數，如果注冊了太多，TortoiseSVN會自動屏蔽一些無關緊要的圖標，目的是讓別人軟件的覆蓋圖標盡可能有機會顯示。也就是說，如果你希望，顯示TortoiseSVN的這些它自己認為“無關緊要”的覆蓋圖標，你需要刪除一些別的程序的圖標，把覆蓋圖標的總數減小到13個以下，這時，TortoiseSVN才會正常顯示忽略圖標、未版本化圖標等無關緊要的圖標。”

----------------------- 分割線 -------------------------------------------------------

對于我自己機器，看了下注冊表，ShellIconOverlayIdentifiers的目錄樹如下：

    !!!BoxFlashSyncExt1
    !!!BoxFlashSyncExt2
    !!!BoxFlashSyncExt3
    !!!BoxFlashSyncExt4
!IconOverlay_Conflict
!IconOverlay_ForbidSync
!IconOverlay_LargeFile
!IconOverlay_Synced
!IconOverlay_Syncing
.KLive_OverlayIcon_ForbidSync
.KLive_OverlayIcon_Synced
.KLive_OverlayIcon_Syncing
1TortoiseNormal
2TortoiseModified
360UDiskGuard Icon Overlay
3TortoiseConflict
4TortoiseLocked
5TortoiseReadOnly

...

怪不顯示不出SVN的圖標呢，在SVN要overlay icon前面有好多個野蠻的icon，酷盤、115 、快盤三個網盤也是想盡了千方百計讓自己的overlay icon能夠被顯示出來。居然連感嘆號，空格都用上了。

酷盤對應的overlayicon為：

    !!!BoxFlashSyncExt1
    !!!BoxFlashSyncExt2
    !!!BoxFlashSyncExt3
    !!!BoxFlashSyncExt4

115 對應的overlayicon為：

!IconOverlay_Conflict
!IconOverlay_ForbidSync
!IconOverlay_LargeFile
!IconOverlay_Synced
!IconOverlay_Syncing

快盤對應的overlayicon為：

.KLive_OverlayIcon_ForbidSync
.KLive_OverlayIcon_Synced
.KLive_OverlayIcon_Syncing

既然知道原理了，那就挨個把網盤干掉吧。

其中：115網盤屬于半綠色安裝，因為只有Sync115Ext.dll (在C:Users用戶名AppDataRoaming115Box) 被注冊，它正在shell overlay icon對應的dll，因此，只需要將它反注冊一下就可以了：regsvr32 /u Sync115Ext.dll。

經過卸載，ShellIconOverlayIdentifiers的目錄樹終于干凈了，目錄樹如下：

1TortoiseNormal
2TortoiseModified
360UDiskGuard Icon Overlay
3TortoiseConflict
4TortoiseLocked
5TortoiseReadOnly

...

最后，重啟一下，或注銷一下，SVN圖標終于重建天日。

最后終極解決方案：

在網上有部分解決方案是更改SVN圖標名稱，讓其排序靠前來解決此問題，但是在window xp下我通過此方法無法解決此問題，猜測應該是即使SVN圖標排序靠前，但是SVN仍然會將自己的圖標優先權讓給其他軟件，所以最有效的解決方案是刪除所有其他軟件的圖標，只留下SVN的圖標，但是此方法的弊端是360云盤、百度云盤等其他軟件無法顯示圖標，所以具體如何解決此方案，還是大家自己權衡吧！

1、到C:Windows文件夾下，打開regedit.exe
2、 Ctrl+F，搜索“ShellIconOverlayIdentifiers”
3、把ShellIconOverlayIdentifiers下面的節點非SVN的全部刪除即可。

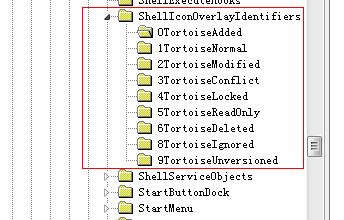

最終效果如下圖

3、刪除完其他軟件的節點后，可以重啟電腦或者在任務管理器中結束explorer.exe進程（如下圖），

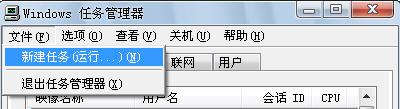

然后在任務管理器中重新開啟explorer.exe進程，如下圖，單擊任務管理器->文件->新建任務（運行...

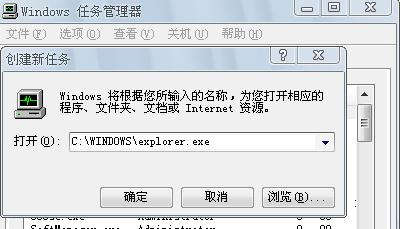

然后進入下圖窗口，

在打開中輸入：C:WINDOWSexplorer.exe 單擊確定即可！
完成上述操作，再次打開SVN客戶端目錄，刷新就可以看到圖標了，祝你好運！

Win7 64位下TortoiseSVN的文件夾及文件SVN圖標不顯示正確解決方法

最近為了代碼版本管理，安裝了SVN服務端與客戶端，安裝TortoiseSVN之后，功能正常，但是就是文件夾或文件夾的左下角就是不顯示SVN圖標，之前在XP上是正常顯示的。通過網絡查找，發現以下方法可以解決問題。

Windows Explorer Shell 支持的 Overlay Icon 最多 15 個，Windows 自身使用了 4 個，只剩 11 個可擴展使用，可能這 11 個位置部分可能被其他的軟件占用了，導致 TortoiseSVN的某些重要的圖標不顯示了。不過，可以重新命名以調整 Tortoise 圖標名稱的字母順序，讓SVN的排在前面，Windows 內部就是按圖標名稱的字母順序來優先顯示的。

第一：

輸入：win+R，（開始->運行）輸入regedit.exe，調出注冊表管理器

（1）按下Ctrl+F,在注冊表里搜索 ShellIconOverlayIdentifiers
（2）或是查找： HKEY_LOCAL_MACHINE -> SOFTWARE -> Microsoft -> Windows -> CurrentVersion -> Explorer -> ShellIconOverlayIdentifiers

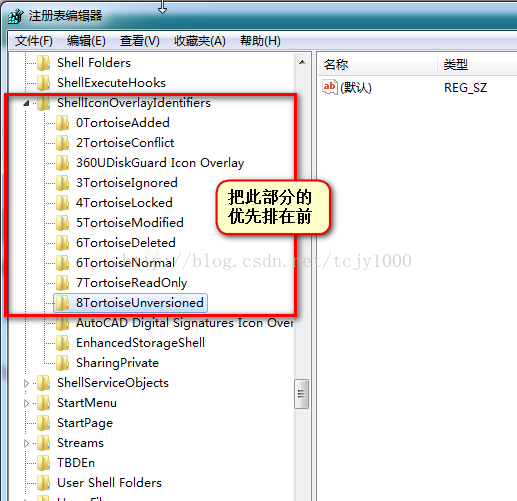

第二：將TortoiseAdded、TortoiseConflict……TortoiseUnversioned 右鍵->重命名，如命名為：0TortoiseAdded、1TortoiseConflict……8TortoiseUnversioned。如下圖：
