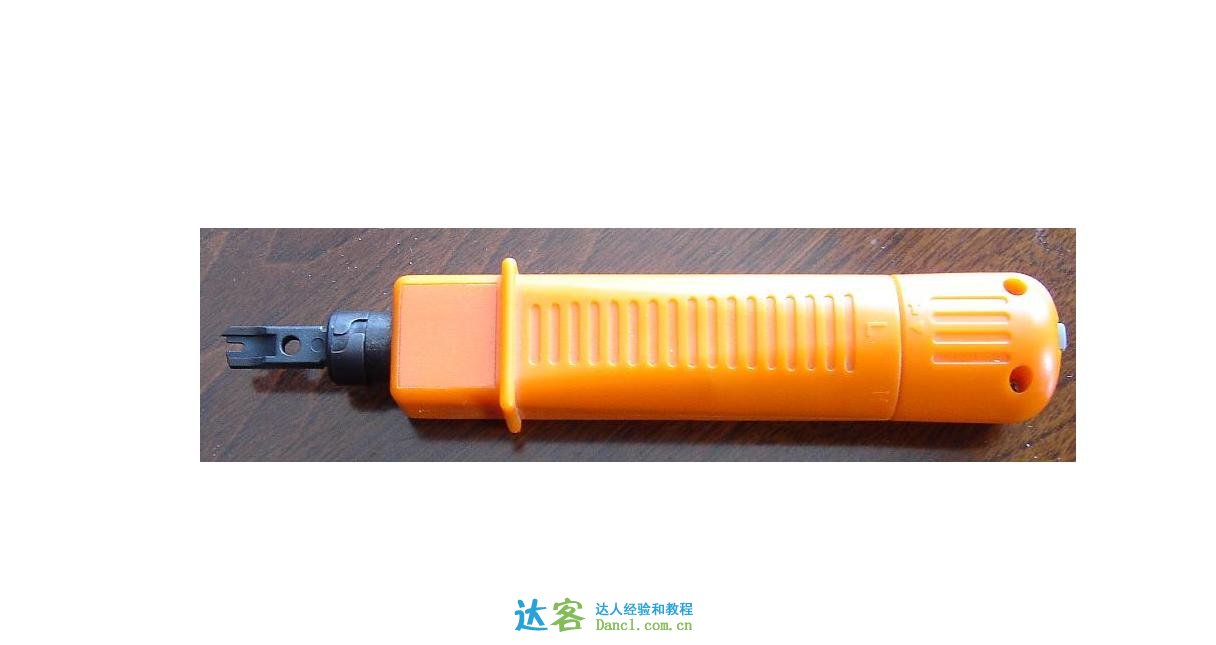

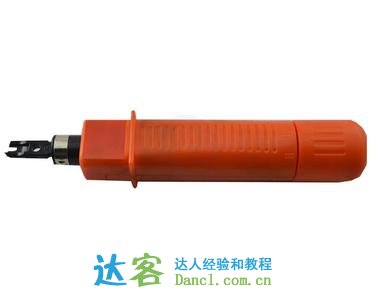

很多人都有看過別人裝網線，裝網線的時候是必不可少的就是要裝一個水晶頭，只有水晶頭裝好了，你的網線和電腦才能順利地接起來，這樣才能傳遞信息，人們接網線的時候是必少不了打線刀的，我們現在就一起來學習一下打線刀使用方法圖解吧，

在使用打線刀的時候先要把線的長度準備好，這樣再在線的接線端操作，使用打線刀去先把線給壓一下。

壓了一下以后，這個線的外保護膠就會給截斷了，用手去剝開，露出的就是里面小小的一些小線條。

里面的小線條也是有外保護區膠的，這時候就要用打線刀再把里面的小線條給壓一下，這些線外面的絕緣膠也會被截斷了。

這時再用手去剝開這些絕緣膠，再把這些小線條綁在一起，穿過水晶頭，把這些線頭給整理好。

再用打線刀把水晶頭給壓一下，這樣就可以了，試一下這個線的連接情況如何就可以了。

這里指的是RJ45信息模塊，滿足T-568A超五類傳輸標準，符合T568A和T568B線序，適用于設備間與工作區的通訊插座連接。信息模塊的端接方式的主要區別在下述的T568A模塊和T568B模塊的內部固定聯線方式。兩種端接方式所對應的接線順序如下表所示：

T586A模式 ①白綠 ②綠 ③白橙 ④藍 ⑤白藍 ⑥橙 ⑦白棕 ⑧棕

T586B模式 ①白橙 ②橙 ③白綠 ④藍 ⑤白藍 ⑥綠 ⑦白棕 ⑧棕

1．需打線型RJ45信息模塊安裝

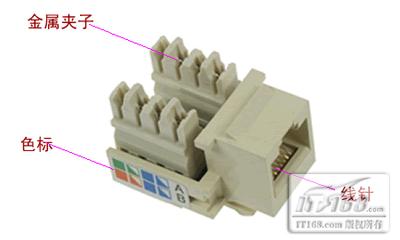

RJ45信息模塊前面插孔內有8芯線針觸點分別對應著雙絞線的八根線；后部兩邊分列各四個打線柱，外殼為聚碳酸酯材料，打線柱內嵌有連接各線針的金屬夾子；有通用線序色標清晰注于模塊兩側面上，分兩排。A排表示T586A線序模式，B排表示T586B線序模式。這是最普通的需打線工具打線的RJ45信息模塊。

具體的制作步驟如下：

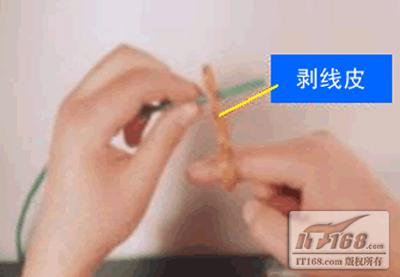

第1步：將雙絞線從暗盒里抽，預留40厘米的線頭，剪去多余的線。用剝線工具或壓線鉗的刀具在離線頭10厘米長左右將雙絞線的外包皮剝去。如圖所示。

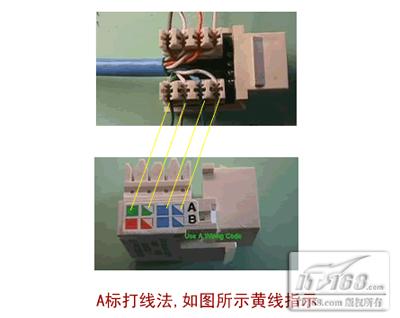

第2步：把剝開雙絞線線芯按線對分開，但先不要拆開各線對，只有在將相應線對預先壓入打線柱時才拆開。按照信息模塊上所指示的色標選擇我們偏好的線序模式（注：在一個布線系統中最好只統一采用一種線序模式，否則接亂了，網絡不通則很難查），將剝皮處與模塊后端面平行，兩手稍旋開絞線對，稍用力將導線壓入相應的線槽內，如圖所示。

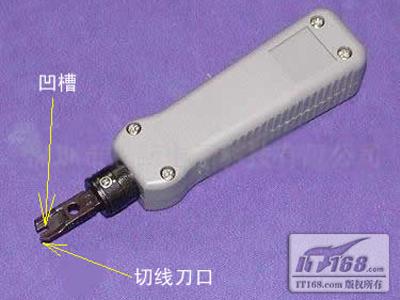

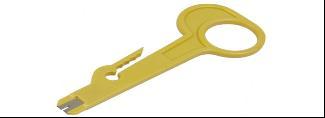

第3步：全部線對都壓入各槽位后，就可用110打線工具（下圖）將一根根線芯進一步壓入線槽中。

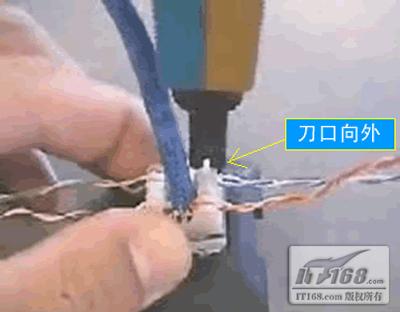

110打線工具的使用方法是：切割余線的刀口永遠是朝向模塊的處側，打線工具與模塊垂直插入槽位，垂直用力沖擊，聽到“卡嗒”一聲，說明工具的凹槽已經將線芯壓到位，已經嵌入金屬夾子里，金屬夾子并已經切入結緣皮咬合銅線芯形成通路。這里千萬注意以下兩點：刀口向外——若忘記變成向內，壓入的同時也切斷了本來應該連接的銅線；垂直插入——打斜了的話，將使金屬夾子的口撐開，再也沒有咬合的能力，并且打線柱也會歪掉，難以修復，這個模塊可就報廢了。若新買的好刀具在沖擊的同時，應能切掉多條的線芯，若不行，我沖擊幾次，并可以用手擰掉，如圖所示。

第4步：將信息模塊的塑料防塵片扣在打線柱上，并將打好線的模塊扣入信息面板上。

打線時務必選用質量有保證的打線鉗，否則一旦打線失敗會對模塊造成不必要的損失。

2．免打線型RJ45信息模塊安裝

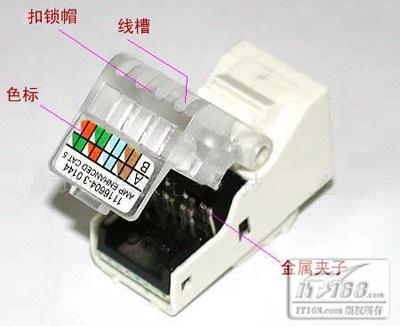

免打線型RJ45信息模塊的設計便于無需打線工具而準確快速地完成端接，沒有打線柱，而是在模塊的里面有兩排各四個的金屬夾子，而鎖扣機構集成在扣鎖帽里，色標也標柱在扣鎖帽后端，端接時，用剪刀裁出約4CM的線，按色標將線芯放進相應的槽位，扣上，再用鉗子壓一下扣鎖帽即可（有些可以用手壓下，并鎖定）?？坻i帽確保銅線全部端接并防止滑動，扣鎖帽多為透明，以方便觀察線與金屬夾子的咬合情況，如圖所示。

(現在用的最多的是這種，本人推薦 用BB類接線方法~~~~)

下面介紹 RJ45 水晶頭的壓接方法：上面信息模塊我們按T568A標準打線，所以這里的水晶頭也是按T568A標準壓接。

將 5 類雙絞線外皮剝掉2厘米，絞開線對拉直，按T568A標準線序將各色線緊密平行在手上排列，再留約1 厘米，裁平線頭。左手抓住水晶頭，右手小心地將排好 T568A 標準線序的網絡插入水晶頭，注意水晶頭里有槽位的，只容一條線芯通過，一線一槽才插得進去。右手要盡力插入，并同時左右搖一搖，以求讓線芯插到盡頭，并在盡頭也平整。

這一點可以從水晶頭的端面看得出來的，若能見到全數八根銅線的亮截面，說明已經插到盡頭，否則抽出重來，并可能要再次修剪線頭。當見到全數八根銅線的亮截面以后，就可以用 Rj45壓線工具壓接即成，壓接時，也要有意識的向鉗了頂線，壓接完后，還要再看一下八根銅線的亮截面是否還見到，見不到可能就是不成功。

網絡模塊條的安裝

家庭信息接入箱里的網絡模塊條有兩種：第一種是網絡模塊條的背面和正面一樣是RJ45插孔；第二種是較正規的信息模塊式，也就是說模塊條上的插孔其實就是若干個RJ45信息模塊。前者是為了簡化端接模塊條，免打模塊，只需打上水晶頭插上就可以，后者則需要如上述打信息模塊那樣用110打線工具打線端接雙絞線。

這里只講一下第一種網絡模塊條的背面是RJ45插孔的端接方法，第二種就不再累述。

擰松連接網絡模塊區的兩個螺絲，露出模塊背面接線部分，將引入箱體的 5 類線修剪預留40厘米長度，壓接上 Rj45 水晶頭后，插入話音/數據連接模塊背面的對應插孔，并做好標記，這樣，就完成了房間信息插座到家居通話音/數據連接模塊的連接。
