DispatcherServlet作用

DispatcherServlet是前端控制器設計模式的實現，提供Spring Web MVC的集中訪問點，而且負責職責的分派，而且與Spring IoC容器無縫集成，從而可以獲得Spring的所有好處。具體請參考第二章的圖2-1。

DispatcherServlet主要用作職責調度工作，本身主要用于控制流程，主要職責如下：

1、文件上傳解析，如果請求類型是multipart將通過MultipartResolver進行文件上傳解析；
2、通過HandlerMapping，將請求映射到處理器（返回一個HandlerExecutionChain，它包括一個處理器、多個HandlerInterceptor攔截器）；
3、通過HandlerAdapter支持多種類型的處理器(HandlerExecutionChain中的處理器)；
4、通過ViewResolver解析邏輯視圖名到具體視圖實現；
5、本地化解析；
6、渲染具體的視圖等；
7、如果執行過程中遇到異常將交給HandlerExceptionResolver來解析。

從以上我們可以看出DispatcherServlet主要負責流程的控制（而且在流程中的每個關鍵點都是很容易擴展的）。

DispatcherServlet在web.xml中的配置

  <servlet>    <servlet-name>chapter2</servlet-name>    <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>    <load-on-startup>1</load-on-startup>  </servlet>  <servlet-mapping>    <servlet-name>chapter2</servlet-name>    <url-pattern>/</url-pattern>  </servlet-mapping>

load-on-startup：表示啟動容器時初始化該Servlet；

url-pattern：表示哪些請求交給Spring Web MVC處理， “/” 是用來定義默認servlet映射的。也可以如“*.html”表示攔截所有以html為擴展名的請求。

該DispatcherServlet默認使用WebApplicationContext作為上下文，Spring默認配置文件為“/WEB-INF/[servlet名字]-servlet.xml”。

DispatcherServlet也可以配置自己的初始化參數，覆蓋默認配置：

參數	描述
contextClass	實現WebApplicationContext接口的類，當前的servlet用它來創建上下文。如果這個參數沒有指定，默認使用XmlWebApplicationContext。
contextConfigLocation	傳給上下文實例（由contextClass指定）的字符串，用來指定上下文的位置。這個字符串可以被分成多個字符串（使用逗號作為分隔符）來支持多個上下文（在多上下文的情況下，如果同一個bean被定義兩次，后面一個優先）。
namespace	WebApplicationContext命名空間。默認值是[server-name]-servlet。

因此我們可以通過添加初始化參數

   <servlet>    <servlet-name>chapter2</servlet-name>    <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>    <load-on-startup>1</load-on-startup>    <init-param>      <param-name>contextConfigLocation</param-name>      <param-value>classpath:spring-servlet-config.xml</param-value>    </init-param>  </servlet>

如果使用如上配置，Spring Web MVC框架將加載“classpath:spring-servlet-config.xml”來進行初始化上下文而不是“/WEB-INF/[servlet名字]-servlet.xml”。

上下文關系

集成Web環境的通用配置：

<context-param>   <param-name>contextConfigLocation</param-name>   <param-value>     classpath:spring-common-config.xml,     classpath:spring-budget-config.xml   </param-value></context-param><listener> <listener-class>org.springframework.web.context.ContextLoaderListener</listener-class></listener>

如上配置是Spring集成Web環境的通用配置；一般用于加載除Web層的Bean（如DAO、Service等），以便于與其他任何Web框架集成。

contextConfigLocation：表示用于加載Bean的配置文件；

contextClass：表示用于加載Bean的ApplicationContext實現類，默認WebApplicationContext。

創建完畢后會將該上下文放在ServletContext：

servletContext.setAttribute(WebApplicationContext.ROOT_WEB_APPLICATION_CONTEXT_ATTRIBUTE,this.context);

ContextLoaderListener初始化的上下文和DispatcherServlet初始化的上下文關系，如圖3-1

圖3-1

從圖中可以看出：
ContextLoaderListener初始化的上下文加載的Bean是對于整個應用程序共享的，不管是使用什么表現層技術，一般如DAO層、Service層Bean；
DispatcherServlet初始化的上下文加載的Bean是只對Spring Web MVC有效的Bean，如Controller、HandlerMapping、HandlerAdapter等等，該初始化上下文應該只加載Web相關組件。

DispatcherServlet初始化順序

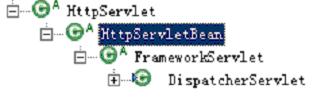

繼承體系結構如下所示：

1、HttpServletBean繼承HttpServlet，因此在Web容器啟動時將調用它的init方法，該初始化方法的主要作用
：：：將Servlet初始化參數（init-param）設置到該組件上（如contextAttribute、contextClass、namespace、contextConfigLocation），通過BeanWrapper簡化設值過程，方便后續使用；
：：：提供給子類初始化擴展點，initServletBean()，該方法由FrameworkServlet覆蓋。

public abstract class HttpServletBean extends HttpServlet implements EnvironmentAware{@Override  public final void init() throws ServletException {    //省略部分代碼    //1、如下代碼的作用是將Servlet初始化參數設置到該組件上//如contextAttribute、contextClass、namespace、contextConfigLocation；    try {      PropertyValues pvs = new ServletConfigPropertyValues(getServletConfig(), this.requiredProperties);      BeanWrapper bw = PropertyAccessorFactory.forBeanPropertyAccess(this);      ResourceLoader resourceLoader = new ServletContextResourceLoader(getServletContext());      bw.registerCustomEditor(Resource.class, new ResourceEditor(resourceLoader, this.environment));      initBeanWrapper(bw);      bw.setPropertyValues(pvs, true);    }    catch (BeansException ex) {      //…………省略其他代碼    }    //2、提供給子類初始化的擴展點，該方法由FrameworkServlet覆蓋    initServletBean();    if (logger.isDebugEnabled()) {      logger.debug("Servlet '" + getServletName() + "' configured successfully");    }  }  //…………省略其他代碼}

FrameworkServlet繼承HttpServletBean，通過initServletBean()進行Web上下文初始化，該方法主要覆蓋一下兩件事情：

初始化web上下文；

提供給子類初始化擴展點；

public abstract class FrameworkServlet extends HttpServletBean {@Override  protected final void initServletBean() throws ServletException {    //省略部分代碼    try {       //1、初始化Web上下文      this.webApplicationContext = initWebApplicationContext();       //2、提供給子類初始化的擴展點      initFrameworkServlet();    }    //省略部分代碼  }} protected WebApplicationContext initWebApplicationContext() {    //ROOT上下文（ContextLoaderListener加載的）    WebApplicationContext rootContext =       WebApplicationContextUtils.getWebApplicationContext(getServletContext());    WebApplicationContext wac = null;    if (this.webApplicationContext != null) {      // 1、在創建該Servlet注入的上下文      wac = this.webApplicationContext;      if (wac instanceof ConfigurableWebApplicationContext) {       ConfigurableWebApplicationContext cwac = (ConfigurableWebApplicationContext) wac;       if (!cwac.isActive()) {         if (cwac.getParent() == null) {           cwac.setParent(rootContext);         }         configureAndRefreshWebApplicationContext(cwac);       }      }    }    if (wac == null) {       //2、查找已經綁定的上下文      wac = findWebApplicationContext();    }    if (wac == null) {      //3、如果沒有找到相應的上下文，并指定父親為ContextLoaderListener      wac = createWebApplicationContext(rootContext);    }    if (!this.refreshEventReceived) {       //4、刷新上下文（執行一些初始化）      onRefresh(wac);    }    if (this.publishContext) {      // Publish the context as a servlet context attribute.      String attrName = getServletContextAttributeName();      getServletContext().setAttribute(attrName, wac);      //省略部分代碼    }    return wac;  }

從initWebApplicationContext（）方法可以看出，基本上如果ContextLoaderListener加載了上下文將作為根上下文（DispatcherServlet的父容器）。

最后調用了onRefresh()方法執行容器的一些初始化，這個方法由子類實現，來進行擴展。

DispatcherServlet繼承FrameworkServlet，并實現了onRefresh()方法提供一些前端控制器相關的配置：

public class DispatcherServlet extends FrameworkServlet {   //實現子類的onRefresh()方法，該方法委托為initStrategies()方法。  @Override  protected void onRefresh(ApplicationContext context) {    initStrategies(context);  }   //初始化默認的Spring Web MVC框架使用的策略（如HandlerMapping）  protected void initStrategies(ApplicationContext context) {    initMultipartResolver(context);    initLocaleResolver(context);    initThemeResolver(context);    initHandlerMappings(context);    initHandlerAdapters(context);    initHandlerExceptionResolvers(context);    initRequestToViewNameTranslator(context);    initViewResolvers(context);    initFlashMapManager(context);  }}

從如上代碼可以看出，DispatcherServlet啟動時會進行我們需要的Web層Bean的配置，如HandlerMapping、HandlerAdapter等，而且如果我們沒有配置，還會給我們提供默認的配置。

從如上代碼我們可以看出，整個DispatcherServlet初始化的過程和做了些什么事情，具體主要做了如下兩件事情：

1、初始化Spring Web MVC使用的Web上下文，并且可能指定父容器為（ContextLoaderListener加載了根上下文）；
2、初始化DispatcherServlet使用的策略，如HandlerMapping、HandlerAdapter等。

服務器啟動時的日志分析（此處加上了ContextLoaderListener從而啟動ROOT上下文容器）：

 信息: Initializing Spring root WebApplicationContext //由ContextLoaderListener啟動ROOT上下文 2012-03-12 13:33:55 [main] INFO org.springframework.web.context.ContextLoader - Root WebApplicationContext: initialization started2012-03-12 13:33:55 [main] INFO org.springframework.web.context.support.XmlWebApplicationContext - Refreshing Root WebApplicationContext: startup date [Mon Mar 12 13:33:55 CST 2012]; root of context hierarchy2012-03-12 13:33:55 [main] DEBUG org.springframework.beans.factory.xml.DefaultBeanDefinitionDocumentReader - Loading bean definitions2012-03-12 13:33:55 [main] DEBUG org.springframework.beans.factory.xml.XmlBeanDefinitionReader - Loaded 0 bean definitions from location pattern [/WEB-INF/ContextLoaderListener.xml]2012-03-12 13:33:55 [main] DEBUG org.springframework.web.context.support.XmlWebApplicationContext - Bean factory for Root WebApplicationContext: org.springframework.beans.factory.support.DefaultListableBeanFactory@1c05ffd: defining beans []; root of factory hierarchy2012-03-12 13:33:55 [main] DEBUG org.springframework.web.context.support.XmlWebApplicationContext - Bean factory for Root WebApplicationContext:2012-03-12 13:33:55 [main] DEBUG org.springframework.web.context.ContextLoader - Published root WebApplicationContext as ServletContext attribute with name [org.springframework.web.context.WebApplicationContext.ROOT] //將ROOT上下文綁定到ServletContext2012-03-12 13:33:55 [main] INFO org.springframework.web.context.ContextLoader - Root WebApplicationContext: initialization completed in 438 ms //到此ROOT上下文啟動完畢  2012-03-12 13:33:55 [main] DEBUG org.springframework.web.servlet.DispatcherServlet - Initializing servlet 'chapter2'信息: Initializing Spring FrameworkServlet 'chapter2' //開始初始化FrameworkServlet對應的Web上下文2012-03-12 13:33:55 [main] INFO org.springframework.web.servlet.DispatcherServlet - FrameworkServlet 'chapter2': initialization started2012-03-12 13:33:55 [main] DEBUG org.springframework.web.servlet.DispatcherServlet - Servlet with name 'chapter2' will try to create custom WebApplicationContext context of class 'org.springframework.web.context.support.XmlWebApplicationContext', using parent context [Root WebApplicationContext: startup date [Mon Mar 12 13:33:55 CST 2012]; root of context hierarchy]//此處使用Root WebApplicationContext作為父容器。2012-03-12 13:33:55 [main] INFO org.springframework.web.context.support.XmlWebApplicationContext - Refreshing WebApplicationContext for namespace 'chapter2-servlet': startup date [Mon Mar 12 13:33:55 CST 2012]; parent: Root WebApplicationContext2012-03-12 13:33:55 [main] INFO org.springframework.beans.factory.xml.XmlBeanDefinitionReader - Loading XML bean definitions from ServletContext resource [/WEB-INF/chapter2-servlet.xml]2012-03-12 13:33:55 [main] DEBUG org.springframework.beans.factory.xml.DefaultBeanDefinitionDocumentReader - Loading bean definitions2012-03-12 13:33:55 [main] DEBUG org.springframework.beans.factory.xml.BeanDefinitionParserDelegate - Neither XML 'id' nor 'name' specified - using generated bean name[org.springframework.web.servlet.handler.BeanNameUrlHandlerMapping#0] //我們配置的HandlerMapping2012-03-12 13:33:55 [main] DEBUG org.springframework.beans.factory.xml.BeanDefinitionParserDelegate - Neither XML 'id' nor 'name' specified - using generated bean name[org.springframework.web.servlet.mvc.SimpleControllerHandlerAdapter#0] //我們配置的HandlerAdapter2012-03-12 13:33:55 [main] DEBUG org.springframework.beans.factory.xml.BeanDefinitionParserDelegate - Neither XML 'id' nor 'name' specified - using generated bean name [org.springframework.web.servlet.view.InternalResourceViewResolver#0] //我們配置的ViewResolver2012-03-12 13:33:55 [main] DEBUG org.springframework.beans.factory.xml.BeanDefinitionParserDelegate - No XML 'id' specified - using '/hello' as bean name and [] as aliases //我們的處理器（HelloWorldController）2012-03-12 13:33:55 [main] DEBUG org.springframework.beans.factory.xml.XmlBeanDefinitionReader - Loaded 4 bean definitions from location pattern [/WEB-INF/chapter2-servlet.xml]2012-03-12 13:33:55 [main] DEBUG org.springframework.web.context.support.XmlWebApplicationContext - Bean factory for WebApplicationContext for namespace 'chapter2-servlet': org.springframework.beans.factory.support.DefaultListableBeanFactory@1372656: defining beans [org.springframework.web.servlet.handler.BeanNameUrlHandlerMapping#0,org.springframework.web.servlet.mvc.SimpleControllerHandlerAdapter#0,org.springframework.web.servlet.view.InternalResourceViewResolver#0,/hello]; parent: org.springframework.beans.factory.support.DefaultListableBeanFactory@1c05ffd//到此容器注冊的Bean初始化完畢 2012-03-12 13:33:56 [main] DEBUG org.springframework.web.servlet.DispatcherServlet - Unable to locate MultipartResolver with name 'multipartResolver': no multipart request handling provided 2012-03-12 13:33:56 [main] DEBUG org.springframework.beans.factory.support.DefaultListableBeanFactory - Creating instance of bean 'org.springframework.web.servlet.i18n.AcceptHeaderLocaleResolver'//默認的LocaleResolver注冊2012-03-12 13:33:56 [main] DEBUG org.springframework.beans.factory.support.DefaultListableBeanFactory - Creating instance of bean 'org.springframework.web.servlet.theme.FixedThemeResolver'//默認的ThemeResolver注冊 2012-03-12 13:33:56 [main] DEBUG org.springframework.beans.factory.support.DefaultListableBeanFactory - Returning cached instance of singleton bean 'org.springframework.web.servlet.handler.BeanNameUrlHandlerMapping#0'//發現我們定義的HandlerMapping 不再使用默認的HandlerMapping。 2012-03-12 13:33:56 [main] DEBUG org.springframework.beans.factory.support.DefaultListableBeanFactory - Returning cached instance of singleton bean 'org.springframework.web.servlet.mvc.SimpleControllerHandlerAdapter#0'//發現我們定義的HandlerAdapter 不再使用默認的HandlerAdapter。 2012-03-12 13:33:56 [main] DEBUG org.springframework.beans.factory.support.DefaultListableBeanFactory - Creating instance of bean 'org.springframework.web.servlet.mvc.annotation.AnnotationMethodHandlerExceptionResolver'//異常處理解析器ExceptionResolver2012-03-12 13:33:56 [main] DEBUG org.springframework.beans.factory.support.DefaultListableBeanFactory - Creating instance of bean 'org.springframework.web.servlet.mvc.annotation.AnnotationMethodHandlerExceptionResolver' 2012-03-12 13:33:56 [main] DEBUG org.springframework.beans.factory.support.DefaultListableBeanFactory - Returning cached instance of singleton bean 'org.springframework.web.servlet.view.InternalResourceViewResolver#0' 2012-03-12 13:33:56 [main] DEBUG org.springframework.web.servlet.DispatcherServlet - Published WebApplicationContext of servlet 'chapter2' as ServletContext attribute with name [org.springframework.web.servlet.FrameworkServlet.CONTEXT.chapter2]//綁定FrameworkServlet初始化的Web上下文到ServletContext2012-03-12 13:33:56 [main] INFO org.springframework.web.servlet.DispatcherServlet - FrameworkServlet 'chapter2': initialization completed in 297 ms2012-03-12 13:33:56 [main] DEBUG org.springframework.web.servlet.DispatcherServlet - Servlet 'chapter2' configured successfully//到此完整流程結束

從如上日志我們也可以看出，DispatcherServlet會進行一些默認的配置。接下來我們看一下默認配置吧。

DispatcherServlet默認配置

DispatcherServlet的默認配置在DispatcherServlet.properties（和DispatcherServlet類在一個包下）中，而且是當Spring配置文件中沒有指定配置時使用的默認策略：

 org.springframework.web.servlet.LocaleResolver=org.springframework.web.servlet.i18n.AcceptHeaderLocaleResolver org.springframework.web.servlet.ThemeResolver=org.springframework.web.servlet.theme.FixedThemeResolver org.springframework.web.servlet.HandlerMapping=org.springframework.web.servlet.handler.BeanNameUrlHandlerMapping,/  org.springframework.web.servlet.mvc.annotation.DefaultAnnotationHandlerMapping org.springframework.web.servlet.HandlerAdapter=org.springframework.web.servlet.mvc.HttpRequestHandlerAdapter,/  org.springframework.web.servlet.mvc.SimpleControllerHandlerAdapter,/  org.springframework.web.servlet.mvc.annotation.AnnotationMethodHandlerAdapter org.springframework.web.servlet.HandlerExceptionResolver=org.springframework.web.servlet.mvc.annotation.AnnotationMethodHandlerExceptionResolver,/  org.springframework.web.servlet.mvc.annotation.ResponseStatusExceptionResolver,/  org.springframework.web.servlet.mvc.support.DefaultHandlerExceptionResolver org.springframework.web.servlet.RequestToViewNameTranslator=org.springframework.web.servlet.view.DefaultRequestToViewNameTranslator org.springframework.web.servlet.ViewResolver=org.springframework.web.servlet.view.InternalResourceViewResolver org.springframework.web.servlet.FlashMapManager=org.springframework.web.servlet.support.SessionFlashMapManager

從如上配置可以看出DispatcherServlet在啟動時會自動注冊這些特殊的Bean，無需我們注冊，如果我們注冊了，默認的將不會注冊。

因此如第二章的BeanNameUrlHandlerMapping、SimpleControllerHandlerAdapter是不需要注冊的，DispatcherServlet默認會注冊這兩個Bean。

從DispatcherServlet.properties可以看出有許多特殊的Bean，那接下來我們就看看Spring Web MVC主要有哪些特殊的Bean。

DispatcherServlet中使用的特殊的Bean

DispatcherServlet默認使用WebApplicationContext作為上下文，因此我們來看一下該上下文中有哪些特殊的Bean：

1、Controller：處理器/頁面控制器，做的是MVC中的C的事情，但控制邏輯轉移到前端控制器了，用于對請求進行處理；

2、HandlerMapping：請求到處理器的映射，如果映射成功返回一個HandlerExecutionChain對象（包含一個Handler處理器（頁面控制器）對象、多個HandlerInterceptor攔截器）對象；如BeanNameUrlHandlerMapping將URL與Bean名字映射，映射成功的Bean就是此處的處理器；

3、HandlerAdapter：HandlerAdapter將會把處理器包裝為適配器，從而支持多種類型的處理器，即適配器設計模式的應用，從而很容易支持很多類型的處理器；如SimpleControllerHandlerAdapter將對實現了Controller接口的Bean進行適配，并且掉處理器的handleRequest方法進行功能處理；

4、ViewResolver：ViewResolver將把邏輯視圖名解析為具體的View，通過這種策略模式，很容易更換其他視圖技術；如InternalResourceViewResolver將邏輯視圖名映射為jsp視圖；

5、LocalResover：本地化解析，因為Spring支持國際化，因此LocalResover解析客戶端的Locale信息從而方便進行國際化；

6、ThemeResovler：主題解析，通過它來實現一個頁面多套風格，即常見的類似于軟件皮膚效果；

7、MultipartResolver：文件上傳解析，用于支持文件上傳；

8、HandlerExceptionResolver：處理器異常解析，可以將異常映射到相應的統一錯誤界面，從而顯示用戶友好的界面（而不是給用戶看到具體的錯誤信息）；

9、RequestToViewNameTranslator：當處理器沒有返回邏輯視圖名等相關信息時，自動將請求URL映射為邏輯視圖名；

10、FlashMapManager：用于管理FlashMap的策略接口，FlashMap用于存儲一個請求的輸出，當進入另一個請求時作為該請求的輸入，通常用于重定向場景，后邊會細述。

到此DispatcherServlet我們已經了解了，接下來我們就需要把上邊提到的特殊Bean挨個擊破，那首先從控制器開始吧。
