實例講解iOS應用UI開發之基礎動畫的創建

2020-07-26 03:32:00

字體：大中小

來源：轉載

供稿：網友

一、簡單介紹

CAPropertyAnimation的子類

屬性解析:

fromValue：keyPath相應屬性的初始值

toValue：keyPath相應屬性的結束值

隨著動畫的進行，在長度為duration的持續時間內，keyPath相應屬性的值從fromValue漸漸地變為toValue

如果fillMode=kCAFillModeForwards和removedOnComletion=NO，那么在動畫執行完畢后，圖層會保持顯示動畫執行后的狀態。但在實質上，圖層的屬性值還是動畫執行前的初始值，并沒有真正被改變。

比如，CALayer的position初始值為(0,0)，CABasicAnimation的fromValue為(10,10)，toValue為(100,100)，雖然動畫執行完畢后圖層保持在(100,100)這個位置，實質上圖層的position還是為(0,0)

二、平移動畫

代碼示例：

復制代碼代碼如下:

//
// YYViewController.m
// 07-核心動畫（基礎動畫）
//
// Created by apple on 14-6-21.
// Copyright (c) 2014年 itcase. All rights reserved.
//

#import "YYViewController.h"

@interface YYViewController ()
@property(nonatomic,strong)CALayer *myLayer;
@end

復制代碼代碼如下:

@implementation YYViewController

- (void)viewDidLoad
{
    [super viewDidLoad];

    //創建layer
    CALayer *myLayer=[CALayer layer];
    //設置layer的屬性
    myLayer.bounds=CGRectMake(0, 0, 50, 80);
    myLayer.backgroundColor=[UIColor yellowColor].CGColor;
    myLayer.position=CGPointMake(50, 50);
    myLayer.anchorPoint=CGPointMake(0, 0);
    myLayer.cornerRadius=20;
    //添加layer
    [self.view.layer addSublayer:myLayer];
    self.myLayer=myLayer;
}

//設置動畫（基礎動畫）
-(void)touchesBegan:(NSSet *)touches withEvent:(UIEvent *)event
{
    //1.創建核心動畫
    //    CABasicAnimation *anima=[CABasicAnimation animationWithKeyPath:<#(NSString *)#>]
    CABasicAnimation *anima=[CABasicAnimation animation];

    //1.1告訴系統要執行什么樣的動畫
    anima.keyPath=@"position";
    //設置通過動畫，將layer從哪兒移動到哪兒
    anima.fromValue=[NSValue valueWithCGPoint:CGPointMake(0, 0)];
    anima.toValue=[NSValue valueWithCGPoint:CGPointMake(200, 300)];

    //1.2設置動畫執行完畢之后不刪除動畫
    anima.removedOnCompletion=NO;
    //1.3設置保存動畫的最新狀態
    anima.fillMode=kCAFillModeForwards;

//2.添加核心動畫到layer
[self.myLayer addAnimation:anima forKey:nil];

}
　　@end

代碼說明：

第42行設置的keyPath是@"position"，說明要修改的是CALayer的position屬性，也就是會執行平移動畫

第44，45行，這里的屬性接收的時id類型的參數，因此并不能直接使用CGPoint這種結構體類型，而是要先包裝成NSValue對象后再使用。

默認情況下，動畫執行完畢后，動畫會自動從CALayer上移除，CALayer又會回到原來的狀態。為了保持動畫執行后的狀態，可以加入第48，50行代碼

byValue和toValue的區別，前者是在當前的位置上增加多少，后者是到指定的位置。

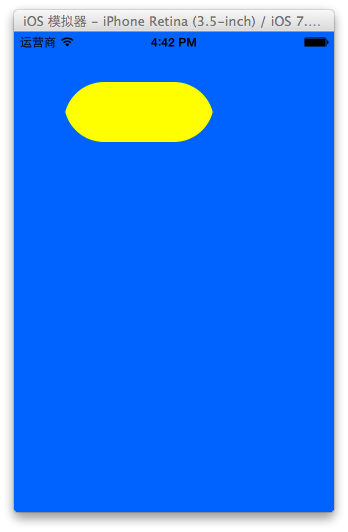

執行效果：


設置代理：設置動畫的代理，可以監聽動畫的執行過程，這里設置控制器為代理。

代碼示例：

復制代碼代碼如下:

#import "YYViewController.h"

@interface YYViewController ()
@property(nonatomic,strong)CALayer *myLayer;
@end

@implementation YYViewController

}

-(void)animationDidStart:(CAAnimation *)anim
{
NSLog(@"開始執行動畫");
}

-(void)animationDidStop:(CAAnimation *)anim finished:(BOOL)flag
{
    //動畫執行完畢，打印執行完畢后的position值
    NSString *str=NSStringFromCGPoint(self.myLayer.position);
    NSLog(@"執行后：%@",str);
}

@end

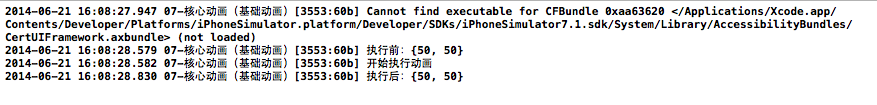

打印position的屬性值，驗證圖層的屬性值還是動畫執行前的初始值{50，50}，并沒有真正被改變為{200，300}。


三、縮放動畫

實現縮放動畫的代碼示例：

復制代碼代碼如下:

//
// YYViewController.m
// 08-核心動畫平移
//
// Created by apple on 14-6-21.
// Copyright (c) 2014年 itcase. All rights reserved.
//

#import "YYViewController.h"

@interface YYViewController ()
@property(nonatomic,strong)CALayer *myLayer;
@end

復制代碼代碼如下:

@implementation YYViewController

- (void)viewDidLoad
{
    [super viewDidLoad];

    //創建layer
    CALayer *myLayer=[CALayer layer];
    //設置layer的屬性
    myLayer.bounds=CGRectMake(0, 0, 150, 60);
    myLayer.backgroundColor=[UIColor yellowColor].CGColor;
    myLayer.position=CGPointMake(50, 50);
    myLayer.anchorPoint=CGPointMake(0, 0);
    myLayer.cornerRadius=40;
    //添加layer
    [self.view.layer addSublayer:myLayer];
    self.myLayer=myLayer;
}

-(void)touchesBegan:(NSSet *)touches withEvent:(UIEvent *)event
{
    //1.創建動畫
    CABasicAnimation *anima=[CABasicAnimation animationWithKeyPath:@"bounds"];
    //1.1設置動畫執行時間
    anima.duration=2.0;
    //1.2設置動畫執行完畢后不刪除動畫
    anima.removedOnCompletion=NO;
    //1.3設置保存動畫的最新狀態
    anima.fillMode=kCAFillModeForwards;
    //1.4修改屬性，執行動畫
    anima.toValue=[NSValue valueWithCGRect:CGRectMake(0, 0, 200, 200)];
    //2.添加動畫到layer
    [self.myLayer addAnimation:anima forKey:nil];
}

@end

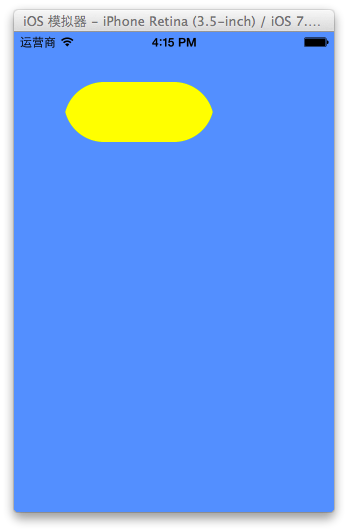

實現效果：


四、旋轉動畫

代碼示例：

復制代碼代碼如下:

//
// YYViewController.m
// 09-核心動畫旋轉
//
// Created by apple on 14-6-21.
// Copyright (c) 2014年 itcase. All rights reserved.
//

#import "YYViewController.h"

@interface YYViewController ()
@property(nonatomic,strong)CALayer *myLayer;
@end

復制代碼代碼如下:

@implementation YYViewController
- (void)viewDidLoad
{
    [super viewDidLoad];

    //創建layer
    CALayer *myLayer=[CALayer layer];
    //設置layer的屬性
    myLayer.bounds=CGRectMake(0, 0, 150, 60);
    myLayer.backgroundColor=[UIColor yellowColor].CGColor;
    myLayer.position=CGPointMake(50, 50);
    myLayer.anchorPoint=CGPointMake(0, 0);
    myLayer.cornerRadius=40;
    //添加layer
    [self.view.layer addSublayer:myLayer];
    self.myLayer=myLayer;
}

-(void)touchesBegan:(NSSet *)touches withEvent:(UIEvent *)event
{
    //1.創建動畫
    CABasicAnimation *anima=[CABasicAnimation animationWithKeyPath:@"transform"];
    //1.1設置動畫執行時間
    anima.duration=2.0;
    //1.2修改屬性，執行動畫
    anima.toValue=[NSValue valueWithCATransform3D:CATransform3DMakeRotation(M_PI_2+M_PI_4, 1, 1, 0)];
    //1.3設置動畫執行完畢后不刪除動畫
    anima.removedOnCompletion=NO;
    //1.4設置保存動畫的最新狀態
    anima.fillMode=kCAFillModeForwards;

    //2.添加動畫到layer
    [self.myLayer addAnimation:anima forKey:nil];
}
@end

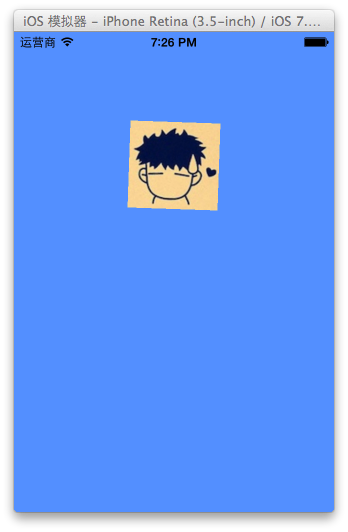

實現效果：


補充：

可以通過transform（KVC）的方式來進行設置。

代碼示例（平移）：

復制代碼代碼如下:

#import "YYViewController.h"

@interface YYViewController ()
@property(nonatomic,strong)CALayer *myLayer;
@end

復制代碼代碼如下:

-(void)touchesBegan:(NSSet *)touches withEvent:(UIEvent *)event
{
    //1.創建動畫
    CABasicAnimation *anima=[CABasicAnimation animation];
    anima.keyPath=@"transform";
    //1.1設置動畫執行時間
    anima.duration=2.0;
    //1.2修改屬性，執行動畫

    anima.toValue=[NSValue valueWithCATransform3D:CATransform3DMakeTranslation(0, 100, 1)];
    //1.3設置動畫執行完畢后不刪除動畫
    anima.removedOnCompletion=NO;
    //1.4設置保存動畫的最新狀態
    anima.fillMode=kCAFillModeForwards;

    //2.添加動畫到layer
    [self.myLayer addAnimation:anima forKey:nil];
}

實現效果：

繪制的圖形在y的方向上移動100個單位。


五、關鍵幀動畫

1.簡單介紹

是CApropertyAnimation的子類，跟CABasicAnimation的區別是：CABasicAnimation只能從一個數值(fromValue)變到另一個數值(toValue)，而CAKeyframeAnimation會使用一個NSArray保存這些數值

屬性解析：

values：就是上述的NSArray對象。里面的元素稱為”關鍵幀”(keyframe)。動畫對象會在指定的時間(duration)內，依次顯示values數組中的每一個關鍵幀

path：可以設置一個CGPathRef/CGMutablePathRef,讓層跟著路徑移動。path只對CALayer的anchorPoint和position起作用。如果你設置了path，那么values將被忽略

keyTimes：可以為對應的關鍵幀指定對應的時間點,其取值范圍為0到1.0,keyTimes中的每一個時間值都對應values中的每一幀.當keyTimes沒有設置的時候,各個關鍵幀的時間是平分的

說明：CABasicAnimation可看做是最多只有2個關鍵幀的CAKeyframeAnimation

2.代碼示例

第一種方式：

代碼：

復制代碼代碼如下:

//
// YYViewController.m
// 10-核心動畫（關鍵幀動畫1）
//
// Created by apple on 14-6-21.
// Copyright (c) 2014年 itcase. All rights reserved.
//

#import "YYViewController.h"

@interface YYViewController ()
@property (weak, nonatomic) IBOutlet UIView *customView;

@end

復制代碼代碼如下:

@implementation YYViewController

-(void)touchesBegan:(NSSet *)touches withEvent:(UIEvent *)event
{
    //1.創建核心動畫
    CAKeyframeAnimation *keyAnima=[CAKeyframeAnimation animation];
    //平移
    keyAnima.keyPath=@"position";
    //1.1告訴系統要執行什么動畫
    NSValue *value1=[NSValue valueWithCGPoint:CGPointMake(100, 100)];
    NSValue *value2=[NSValue valueWithCGPoint:CGPointMake(200, 100)];
    NSValue *value3=[NSValue valueWithCGPoint:CGPointMake(200, 200)];
    NSValue *value4=[NSValue valueWithCGPoint:CGPointMake(100, 200)];
    NSValue *value5=[NSValue valueWithCGPoint:CGPointMake(100, 100)];
    keyAnima.values=@[value1,value2,value3,value4,value5];
    //1.2設置動畫執行完畢后，不刪除動畫
    keyAnima.removedOnCompletion=NO;
    //1.3設置保存動畫的最新狀態
    keyAnima.fillMode=kCAFillModeForwards;
    //1.4設置動畫執行的時間
    keyAnima.duration=4.0;
    //1.5設置動畫的節奏
    keyAnima.timingFunction=[CAMediaTimingFunction functionWithName:kCAMediaTimingFunctionEaseInEaseOut];

    //設置代理，開始―結束
    keyAnima.delegate=self;
    //2.添加核心動畫
    [self.customView.layer addAnimation:keyAnima forKey:nil];
}

-(void)animationDidStart:(CAAnimation *)anim
{
NSLog(@"開始動畫");
}

-(void)animationDidStop:(CAAnimation *)anim finished:(BOOL)flag
{
NSLog(@"結束動畫");
}
@end

說明：這個項目在storyboard中拖入了一個view，并和控制器中的custom進行了關聯。

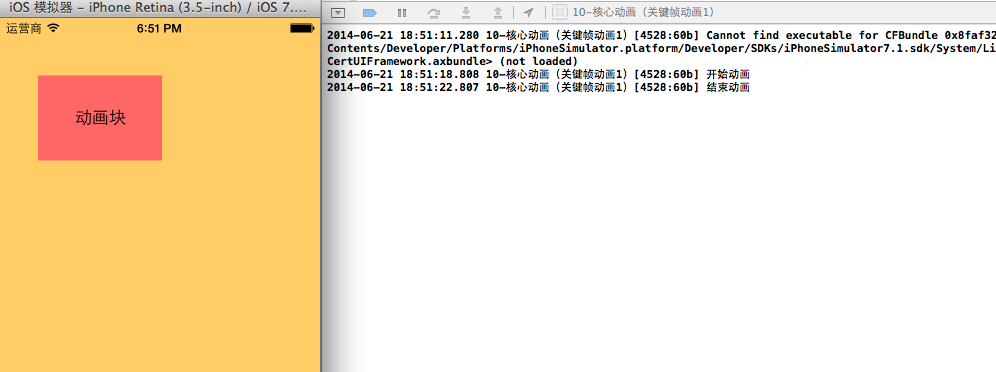

效果和打印結果：


補充：設置動畫的節奏


第二種方式（使用path）讓layer在指定的路徑上移動（畫圓）：

代碼：

復制代碼代碼如下:

#import "YYViewController.h"

@interface YYViewController ()
@property (weak, nonatomic) IBOutlet UIView *customView;

@end

復制代碼代碼如下:

@implementation YYViewController

-(void)touchesBegan:(NSSet *)touches withEvent:(UIEvent *)event
{
    //1.創建核心動畫
    CAKeyframeAnimation *keyAnima=[CAKeyframeAnimation animation];
    //平移
    keyAnima.keyPath=@"position";
    //1.1告訴系統要執行什么動畫
    //創建一條路徑
    CGMutablePathRef path=CGPathCreateMutable();
    //設置一個圓的路徑
    CGPathAddEllipseInRect(path, NULL, CGRectMake(150, 100, 100, 100));
    keyAnima.path=path;

    //有create就一定要有release
    CGPathRelease(path);
    //1.2設置動畫執行完畢后，不刪除動畫
    keyAnima.removedOnCompletion=NO;
    //1.3設置保存動畫的最新狀態
    keyAnima.fillMode=kCAFillModeForwards;
    //1.4設置動畫執行的時間
    keyAnima.duration=5.0;
    //1.5設置動畫的節奏
    keyAnima.timingFunction=[CAMediaTimingFunction functionWithName:kCAMediaTimingFunctionEaseInEaseOut];

    //設置代理，開始―結束
    keyAnima.delegate=self;
    //2.添加核心動畫
    [self.customView.layer addAnimation:keyAnima forKey:nil];
}

-(void)animationDidStart:(CAAnimation *)anim
{
NSLog(@"開始動畫");
}

-(void)animationDidStop:(CAAnimation *)anim finished:(BOOL)flag
{
NSLog(@"結束動畫");
}
@end

說明：可以通過path屬性，讓layer在指定的軌跡上運動。

停止動畫：

復制代碼代碼如下:

#import "YYViewController.h"

@interface YYViewController ()
@property (weak, nonatomic) IBOutlet UIView *customView;
- (IBAction)stopOnClick:(UIButton *)sender;

@end

復制代碼代碼如下:

@implementation YYViewController

-(void)touchesBegan:(NSSet *)touches withEvent:(UIEvent *)event
{
    //1.創建核心動畫
    CAKeyframeAnimation *keyAnima=[CAKeyframeAnimation animation];
    //平移
    keyAnima.keyPath=@"position";
    //1.1告訴系統要執行什么動畫
    //創建一條路徑
    CGMutablePathRef path=CGPathCreateMutable();
    //設置一個圓的路徑
    CGPathAddEllipseInRect(path, NULL, CGRectMake(150, 100, 100, 100));
    keyAnima.path=path;

    //有create就一定要有release
    CGPathRelease(path);
    //1.2設置動畫執行完畢后，不刪除動畫
    keyAnima.removedOnCompletion=NO;
    //1.3設置保存動畫的最新狀態
    keyAnima.fillMode=kCAFillModeForwards;
    //1.4設置動畫執行的時間
    keyAnima.duration=5.0;
    //1.5設置動畫的節奏
    keyAnima.timingFunction=[CAMediaTimingFunction functionWithName:kCAMediaTimingFunctionEaseInEaseOut];

    //2.添加核心動畫
    [self.customView.layer addAnimation:keyAnima forKey:@"wendingding"];
}

- (IBAction)stopOnClick:(UIButton *)sender {
//停止self.customView.layer上名稱標示為wendingding的動畫
[self.customView.layer removeAnimationForKey:@"wendingding"];
}
@end


點擊停止動畫，程序內部會調用 [self.customView.layer removeAnimationForKey:@"wendingding"];停止self.customView.layer上名稱標示為wendingding的動畫。

3.圖標抖動

代碼示例：

復制代碼代碼如下:

#import "YYViewController.h"
#define angle2Radian(angle) ((angle)/180.0*M_PI)

@interface YYViewController ()
@property (weak, nonatomic) IBOutlet UIImageView *iconView;

@end

復制代碼代碼如下:

@implementation YYViewController

-(void)touchesBegan:(NSSet *)touches withEvent:(UIEvent *)event
{
    //1.創建核心動畫
    CAKeyframeAnimation *keyAnima=[CAKeyframeAnimation animation];
    keyAnima.keyPath=@"transform.rotation";
    //設置動畫時間
    keyAnima.duration=0.1;
    //設置圖標抖動弧度
    //把度數轉換為弧度度數/180*M_PI
    keyAnima.values=@[@(-angle2Radian(4)),@(angle2Radian(4)),@(-angle2Radian(4))];
    //設置動畫的重復次數(設置為最大值)
    keyAnima.repeatCount=MAXFLOAT;

    keyAnima.fillMode=kCAFillModeForwards;
    keyAnima.removedOnCompletion=NO;
    //2.添加動畫
    [self.iconView.layer addAnimation:keyAnima forKey:nil];
}
