CAlayer層的屬性
一、position和anchorPoint

1.簡單介紹

CALayer有2個非常重要的屬性：position和anchorPoint

@property CGPoint position;

用來設置CALayer在父層中的位置

以父層的左上角為原點(0, 0)

@property CGPoint anchorPoint;

稱為“定位點”、“錨點”

決定著CALayer身上的哪個點會在position屬性所指的位置

以自己的左上角為原點(0, 0)

它的x、y取值范圍都是0~1，默認值為（0.5, 0.5）

2.圖示

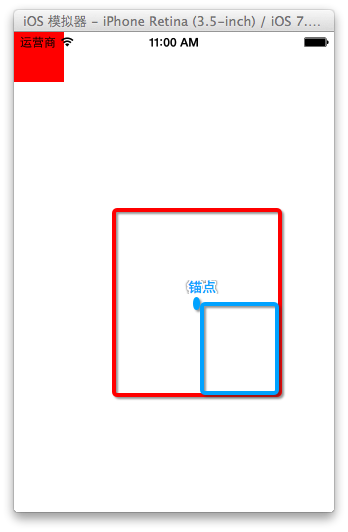

anchorPoint

它的取值為0~1

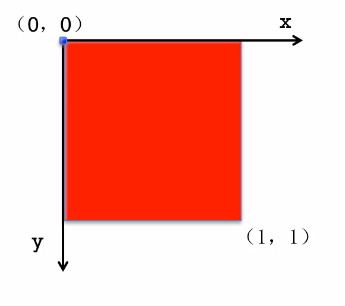

紅色圖層的anchorPoint為（0，0）

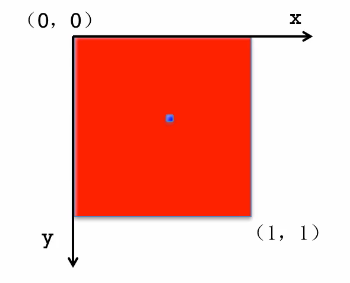

紅色圖層的anchorPoint為（0.5，0.5）


紅色圖層的anchorPoint為（1，1）

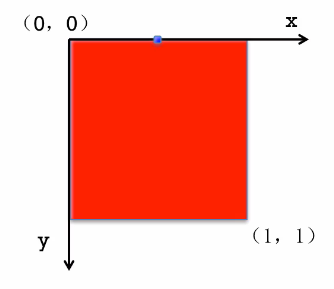

紅色圖層的anchorPoint為（0.5，0）


position和anchorPoint

添加一個紅色圖層到綠色圖層上，紅色圖層顯示到什么位置，由position屬性決定

假設紅色圖層的position是（100，100）

　　到底把紅色圖層的哪個點移動到（100，100）的坐標位置，錨點。

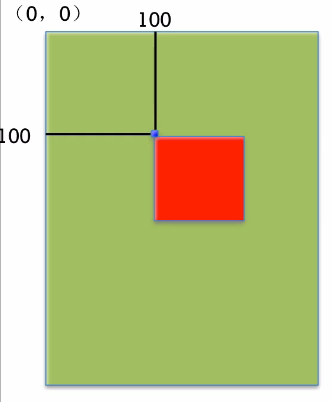

　　紅色圖層的錨點是（0，0）

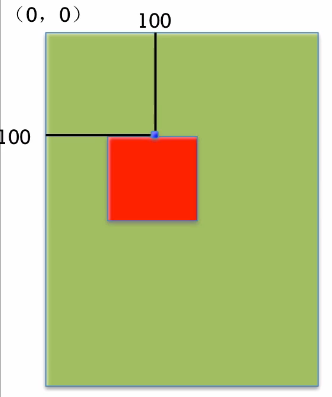

紅色圖層的錨點是（0.5，0.5）

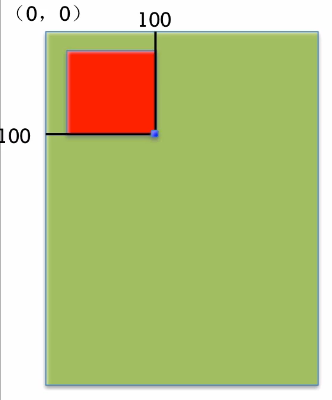

紅色圖層的錨點是（1，1）


紅色圖層的錨點是（0.5，0）


3.代碼示例

（1）沒有設置錨點。默認的錨點位置為（0.5，0.5）

復制代碼代碼如下:

//
// YYViewController.m
// 03-錨點等屬性
//
// Created by apple on 14-6-21.
// Copyright (c) 2014年 itcase. All rights reserved.
//

#import "YYViewController.h"

@interface YYViewController ()

@end

復制代碼代碼如下:

@implementation YYViewController

- (void)viewDidLoad
{
    [super viewDidLoad];
    //創建圖層
    CALayer *layer=[CALayer layer];
    //設置圖層的屬性
    layer.backgroundColor=[UIColor redColor].CGColor;
    layer.bounds=CGRectMake(0, 0, 100, 100);
    //添加圖層
    [self.view.layer addSublayer:layer];

}

@end

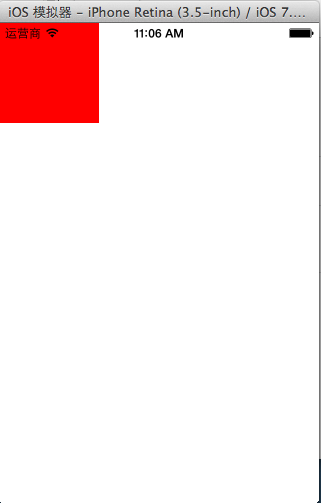

顯示效果：


（1）設置錨點位置為（0，0）

復制代碼代碼如下:

- (void)viewDidLoad
{
    [super viewDidLoad];
    //創建圖層
    CALayer *layer=[CALayer layer];
    //設置圖層的屬性
    layer.backgroundColor=[UIColor redColor].CGColor;
    layer.bounds=CGRectMake(0, 0, 100, 100);
    //設置錨點為（0，0）
    layer.anchorPoint=CGPointZero;
    //添加圖層
    [self.view.layer addSublayer:layer];
}
@end

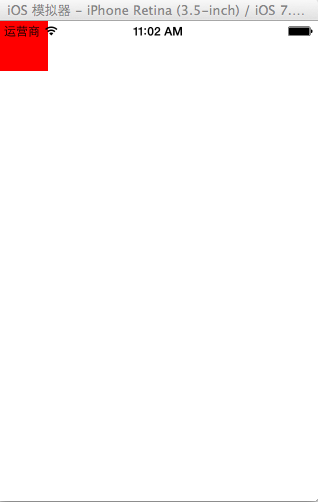

顯示效果：


二、隱式動畫

1.簡單說明

每一個UIView內部都默認關聯著一個CALayer，我們可用稱這個Layer為Root Layer（根層）

所有的非Root Layer，也就是手動創建的CALayer對象，都存在著隱式動畫

什么是隱式動畫？

當對非Root Layer的部分屬性進行修改時，默認會自動產生一些動畫效果

而這些屬性稱為Animatable Properties(可動畫屬性)

列舉幾個常見的Animatable Properties：

bounds：用于設置CALayer的寬度和高度。修改這個屬性會產生縮放動畫

backgroundColor：用于設置CALayer的背景色。修改這個屬性會產生背景色的漸變動畫

position：用于設置CALayer的位置。修改這個屬性會產生平移動畫

2.代碼示例

復制代碼代碼如下:

//
// YYViewController.m
// 04-隱式動畫
//
// Created by apple on 14-6-21.
// Copyright (c) 2014年 itcase. All rights reserved.
//

#import "YYViewController.h"

@interface YYViewController ()
@property(nonatomic,strong)CALayer *layer;
@end

復制代碼代碼如下:

@implementation YYViewController

- (void)viewDidLoad
{
    [super viewDidLoad];
    //創建圖層
    CALayer *mylayer=[CALayer layer];

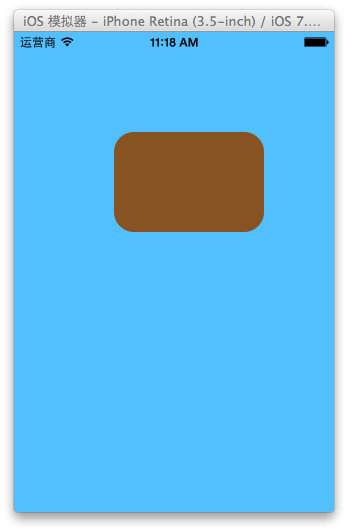

    //設置圖層屬性
    mylayer.backgroundColor=[UIColor brownColor].CGColor;
    mylayer.bounds=CGRectMake(0, 0, 150, 100);
    //顯示位置
    mylayer.position=CGPointMake(100, 100);
    mylayer.anchorPoint=CGPointZero;
    mylayer.cornerRadius=20;
    //添加圖層
    [self.view.layer addSublayer:mylayer];
    self.layer=mylayer;
}

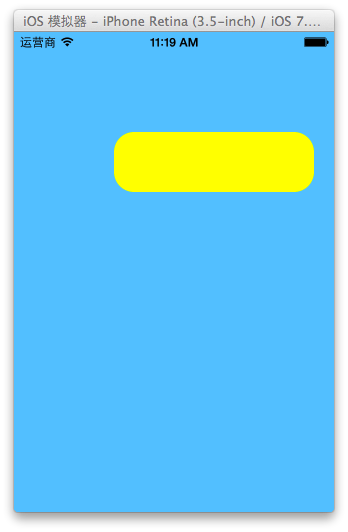

-(void)touchesBegan:(NSSet *)touches withEvent:(UIEvent *)event
{
    //隱式動畫
    self.layer.bounds=CGRectMake(0, 0, 200, 60);
    self.layer.backgroundColor=[UIColor yellowColor].CGColor;
}
@end


關閉隱式動畫：

復制代碼代碼如下:

[CATransaction begin];
[CATransaction setDisableActions:YES];
//隱式動畫
self.layer.bounds=CGRectMake(0, 0, 200, 60);
self.layer.backgroundColor=[UIColor yellowColor].CGColor;
[CATransaction commit];

如何查看CALayer的某個屬性是否支持隱式動畫？

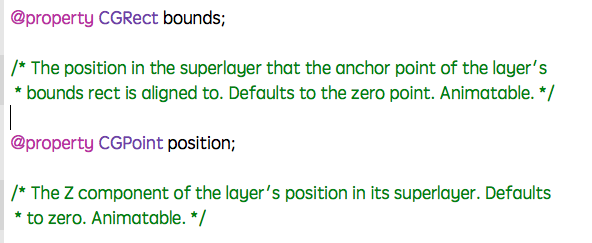

　　可以查看頭文件，看有沒有Animatable，如果有則表示支持。

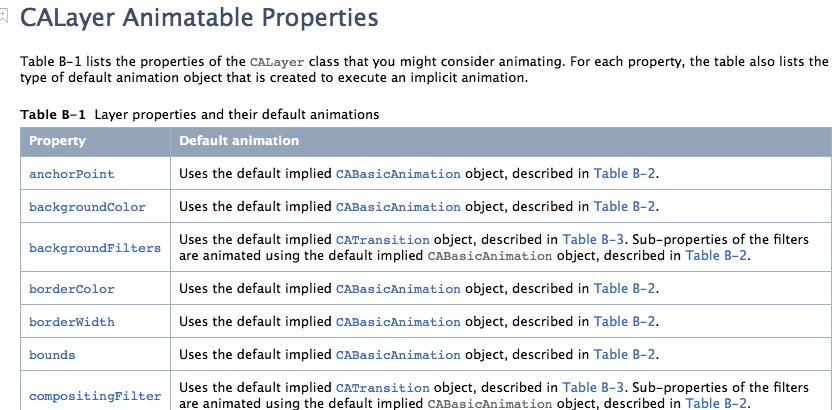

也可以查看官方文檔


文檔中標明的這些屬性都是支持隱式動畫的


自定義layer
一、第一種方式

1.簡單說明

以前想要在view中畫東西，需要自定義view,創建一個類與之關聯，讓這個類繼承自UIView，然后重寫它的DrawRect：方法，然后在該方法中畫圖。

繪制圖形的步驟：
（1）獲取上下文
（2）繪制圖形
（3）渲染圖形

如果在layer上畫東西，與上面的過程類似。
代碼示例：
新建一個類，讓該類繼承自CALayer


YYMylayer.m文件

復制代碼代碼如下:

//
// YYMylayer.m
// 05-自定義layer(1)
//
// Created by apple on 14-6-21.
// Copyright (c) 2014年 itcase. All rights reserved.
//

#import "YYMylayer.h"

@implementation YYMylayer
//重寫該方法，在該方法內繪制圖形
-(void)drawInContext:(CGContextRef)ctx
{
    //1.繪制圖形
    //畫一個圓
    CGContextAddEllipseInRect(ctx, CGRectMake(50, 50, 100, 100));
    //設置屬性（顏色）
//    [[UIColor yellowColor]set];
    CGContextSetRGBFillColor(ctx, 0, 0, 1, 1);

    //2.渲染
    CGContextFillPath(ctx);
}
@end

復制代碼代碼如下:

在控制器中，創建一個自定義的類
//
// YYViewController.m
// 05-自定義layer(1)
//
// Created by apple on 14-6-21.
// Copyright (c) 2014年 itcase. All rights reserved.
//

#import "YYViewController.h"
#import "YYMylayer.h"

@interface YYViewController ()

@end

復制代碼代碼如下:

@implementation YYViewController

- (void)viewDidLoad
{
    [super viewDidLoad];

    //1.創建自定義的layer
    YYMylayer *layer=[YYMylayer layer];
    //2.設置layer的屬性
    layer.backgroundColor=[UIColor brownColor].CGColor;
    layer.bounds=CGRectMake(0, 0, 200, 150);
    layer.anchorPoint=CGPointZero;
    layer.position=CGPointMake(100, 100);
    layer.cornerRadius=20;
    layer.shadowColor=[UIColor blackColor].CGColor;
    layer.shadowOffset=CGSizeMake(10, 20);
    layer.shadowOpacity=0.6;

    [layer setNeedsDisplay];
    //3.添加layer
    [self.view.layer addSublayer:layer];

}

@end

注意點：
（1）默認為無色，不會顯示。要想讓繪制的圖形顯示出來，還需要設置圖形的顏色。注意不能直接使用UI框架中的類
（2）在自定義layer中的-(void)drawInContext:方法不會自己調用，只能自己通過setNeedDisplay方法調用，在view中畫東西DrawRect:方法在view第一次顯示的時候會自動調用。

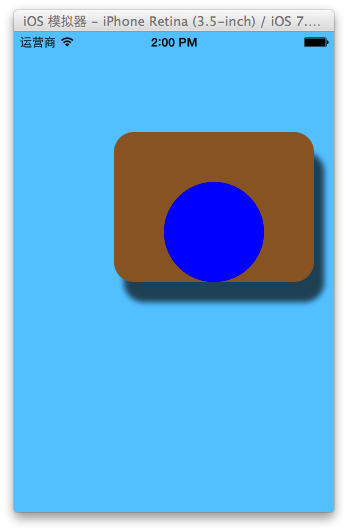

實現效果：


2.拓展
　　UIView中繪圖說明

復制代碼代碼如下:

#import "YYVIEW.h"

@implementation YYVIEW

- (void)drawRect:(CGRect)rect
{
    //1.獲取上下文
    CGContextRef ctx=UIGraphicsGetCurrentContext();
    //2.繪制圖形
    CGContextAddEllipseInRect(ctx, CGRectMake(50, 50, 100, 100));
    //設置屬性（顏色）
    //    [[UIColor yellowColor]set];
    CGContextSetRGBFillColor(ctx, 0, 0, 1, 1);

    //3.渲染
    CGContextFillPath(ctx);
    //在執行渲染操作的時候，本質上它的內部相當于調用了下面的方法
    [self.layer drawInContext:ctx];
}

說明：在UIView中繪制圖形，獲取的上下文就是這個view對應的layer的上下文。在渲染的時候，就是把圖形渲染到對應的layer上。

在執行渲染操作的時候，本質上它的內部相當于執行了 [self.layer drawInContext:ctx];

二、第二種方式

方法描述：設置CALayer的delegate，然后讓delegate實現drawLayer:inContext:方法，當CALayer需要繪圖時，會調用delegate的drawLayer:inContext:方法進行繪圖。

代碼示例：

復制代碼代碼如下:

#import "YYViewController.h"
@interface YYViewController ()
@end

復制代碼代碼如下:

@implementation YYViewController

- (void)viewDidLoad
{
    [super viewDidLoad];
    //1.創建自定義的layer
    CALayer *layer=[CALayer layer];
    //2.設置layer的屬性
    layer.backgroundColor=[UIColor brownColor].CGColor;
    layer.bounds=CGRectMake(0, 0, 200, 150);
    layer.anchorPoint=CGPointZero;
    layer.position=CGPointMake(100, 100);
    layer.cornerRadius=20;
    layer.shadowColor=[UIColor blackColor].CGColor;
    layer.shadowOffset=CGSizeMake(10, 20);
    layer.shadowOpacity=0.6;

    //設置代理
    layer.delegate=self;
    [layer setNeedsDisplay];
    //3.添加layer
    [self.view.layer addSublayer:layer];
}

-(void)drawLayer:(CALayer *)layer inContext:(CGContextRef)ctx
{
    //1.繪制圖形
    //畫一個圓
    CGContextAddEllipseInRect(ctx, CGRectMake(50, 50, 100, 100));
    //設置屬性（顏色）
    //    [[UIColor yellowColor]set];
    CGContextSetRGBFillColor(ctx, 0, 0, 1, 1);

    //2.渲染
    CGContextFillPath(ctx);
}
@end

實現效果：


注意點：不能再將某個UIView設置為CALayer的delegate，因為UIView對象已經是它內部根層的delegate，再次設置為其他層的delegate就會出問題。

在設置代理的時候，它并不要求我們遵守協議，說明這個方法是nsobject中的，就不需要再額外的顯示遵守協議了。


提示：以后如果要設置某個類的代理，但是這個代理沒要求我們遵守什么特定的協議，那么可以認為這個協議方法是NSObject里邊的。

三、補充說明
（1）無論采取哪種方法來自定義層，都必須調用CALayer的setNeedsDisplay方法才能正常繪圖。
（2）詳細現實過程：
當UIView需要顯示時，它內部的層會準備好一個CGContextRef(圖形上下文)，然后調用delegate(這里就是UIView)的drawLayer:inContext:方法，并且傳入已經準備好的CGContextRef對象。而UIView在drawLayer:inContext:方法中又會調用自己的drawRect:方法。平時在drawRect:中通過UIGraphicsGetCurrentContext()獲取的就是由層傳入的CGContextRef對象，在drawRect:中完成的所有繪圖都會填入層的CGContextRef中，然后被拷貝至屏幕。
