iOS實現圓角箭頭矩形的提示框

2020-07-26 03:03:58

字體：大中小

來源：轉載

供稿：網友

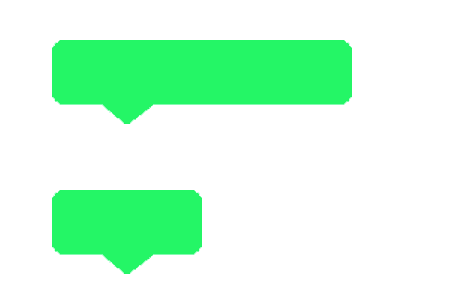

先來看看我們見過的一些圓角箭頭矩形的提示框效果圖

一、了解CGContextRef

首先需要對 CGContextRef 了解, 作者有機會再進行下詳細講解, 這篇中簡單介紹下, 方便后文閱讀理解. 先了解 CGContextRef 坐標系

坐標系

舉例說明 : 對于商城類App 有很多原價, 現價對比 .那原件的橫線怎么畫, 就可以用CGContextRef

- (void)drawRect:(CGRect)rect { // Drawing code [super drawRect:rect]; // 獲取文本 CGContextRef context = UIGraphicsGetCurrentContext(); // 設置起始點坐標 (x軸: 0 . y軸: 控件高度一半) CGContextMoveToPoint(context, 0, rect.size.height * 0.5); // 設置直線連接點 (x軸:控件全長. y軸:控件高度一半 ) CGContextAddLineToPoint(context, rect.size.width, rect.size.height * 0.5); //設置顏色 寬度 [[UIColor redColor] set]; CGContextSetLineWidth(context, 1); CGContextStrokePath(context);}

說明 : 從上面例子可以看到是由兩點確定一條直線.

二、自定義UILabel

進入正文. 控件可以自定義 UIView . 作者為了簡單直接自定義UILabel.

CustomLabel *customLabel = [[CustomLabel alloc] initWithFrame:CGRectMake(0, 200, 400, 500)];[self.view addSubview:view]; view.backgroundColor = [UIColor orangeColor];

首先 .h文件

.h文件沒什么說的, 定義的字符串一會再解釋說明

#import <UIKit/UIKit.h>@interface CustomLabel : UILabel@property (nonatomic, copy) NSString *fillColorStr;@end

.m文件

我們用 - (void)drawRect:(CGRect)rect; 繪制圓角箭頭

#import "CustomLabel.h"@implementation CustomLabel- (instancetype)initWithFrame:(CGRect)frame{ self = [super initWithFrame:frame]; if (self) {  // 自定義你需要的屬性 } return self;}// 主要講解- (void)drawRect:(CGRect)rect { // 隨便設置個 長寬 float w = rect.size.width - 20; float h = rect.size.height - 20; // 獲取文本 CGContextRef context = UIGraphicsGetCurrentContext(); // 設置 邊線寬度 CGContextSetLineWidth(context, 0.2); //邊框顏色 CGContextSetStrokeColorWithColor(context, [UIColor grayColor].CGColor); //矩形填充顏色 CGContextSetFillColorWithColor(context, [UIColor cyanColor].CGColor); /** 先介紹 CGContextAddArcToPoint 參數 * CGContextRef : 為獲取的文本 * x1, y1 : 第一點 * x2, y2 : 第二點 * radius : 圓角弧度 * 說明 : 兩點連線 如同矢量線, 有方向性.  */ // [開始點] 坐標從左上角開始 (6, 0) CGContextMoveToPoint(context, 6, 0);  // 設置 第一點 第二點 弧度. 詳解 : [開始點]到[第一點], 確定一條直線 (6, 0) -> (w, 0); [第一點]到[第二點]確定一條直線(w, 0)->(w, 10) // 兩條線連接與方向 為直角 設置弧度 CGContextAddArcToPoint(context, w, 0, w, 10, 6); // 右上角圓弧設置完 // 現在 [開始點] 坐標變為 (w, 10). 第一條線(w, 10) -> (w , h) ; 第二條線(w, h) -> (w - 10, h).  CGContextAddArcToPoint(context, w , h , w - 10, h, 6); // 右下角圓弧設置完 // 現在 [開始點] 坐標變為 (w - 10, h) . 由 (w - 10, h) -> (30, h) 向左畫直線 CGContextAddLineToPoint(context, 30, h ); // 向左畫線 // 現在 [開始點] 坐標變為 (30, h). 由(30, h) -> (25, h + 8) 向左下畫直線  CGContextAddLineToPoint(context, 25, h + 8); // 左下直線 // 現在 [開始點] 坐標變為 (25, h + 8). 由 (25, h + 8)-> (20, h) 向左上畫直線  CGContextAddLineToPoint(context, 20, h ); // 左上直線 // 現在 [開始點] 坐標變為 (20, h ). 第一條線(20, h)-> (0, h) ; 第二條線(0, h)->(0, h - 10)  CGContextAddArcToPoint(context, 0, h, 0, h - 10, 6); // 左下角圓弧設置完 // 現在 [開始點] 坐標變為 (0, h - 10 ). 第一條線(0, h - 10)-> (0, 0) ; 第二條線(0, 0)->(6, 0)  // 說明: 最開始設置的坐標點為(6, 0) 不為(0, 0). 就是為了最后可以連接上, 不然 畫的線不能連接上 , 讀者可自行試驗 CGContextAddArcToPoint(context, 0, 0, 6, 0, 6); // 左上角圓弧設置完 CGContextDrawPath(context, kCGPathFillStroke); //根據坐標繪制路徑}

三、簡單封裝

看到上面你可以畫出圓角箭頭矩形

還記得 .h 中定義的屬性 fillColorStr, 可以進行調用, 隨意更改填充顏色, 圓弧角度等.

僅簡單封裝下 (讀者自行嚴謹封裝)

- (void)drawRect:(CGRect)rect { // 默認圓角角度 float r = 4; // 居中偏移量(箭頭高度) float offset = 5; // 設置 箭頭位置 float positionNum = 20; // 定義坐標點 移動量 float changeNum = r + offset; // 設置畫線 長 寬 float w = self.frame.size.width ; float h = self.frame.size.height; // 獲取文本 CGContextRef context = UIGraphicsGetCurrentContext(); // 設置 邊線寬度 CGContextSetLineWidth(context, 0.2); //邊框顏色 CGContextSetStrokeColorWithColor(context, [UIColor grayColor].CGColor); //矩形填充顏色 if ([self.fillColorStr isEqualToString:@"fillColorChange"]) {  CGContextSetFillColorWithColor(context, [UIColor blueColor].CGColor); }else{  CGContextSetFillColorWithColor(context, [UIColor redColor].CGColor); } CGContextMoveToPoint(context, r, offset); // 開始坐標左邊開始 CGContextAddArcToPoint(context, w, offset, w, changeNum, r); // 右上角角度 CGContextAddArcToPoint(context, w , h - offset, w - changeNum, h - offset, r); // 右下角角度 CGContextAddLineToPoint(context, positionNum + 10, h - offset); // 向左劃線 CGContextAddLineToPoint(context, positionNum + 5, h); // 向下斜線 CGContextAddLineToPoint(context, positionNum, h - offset); // 向上斜線 CGContextAddArcToPoint(context, 0, h - offset, 0, h - changeNum, r); // 左下角角度 CGContextAddArcToPoint(context, 0, offset, r, offset, r); // 左上角角度 CGContextDrawPath(context, kCGPathFillStroke); //根據坐標繪制路徑 /** 父類調用 放在畫完邊線 后. 不然 設置的文字會被覆蓋 */ [super drawRect:rect];}// 當 要改變填充顏色 可以進行調用改變-(void)setFillColorStr:(NSString *)fillColorStr{  _fillColorStr = fillColorStr; // 調用- (void)drawRect:(CGRect)rect; 重繪填充顏色 [self setNeedsDisplay]; }

將控件顏色設置為透明, 一個自定義的提示框完成. 作者僅提供一種方法, 讀者也可用 UIBezierPath等去實現.

四、補充說明

有人說直接用圖片實現, 都可以 , 看工程需求. 此文主要聊的是

用 - (void)drawRect:(CGRect)rect; 繪制圓角箭頭

介紹CGContextAddArcToPoint的使用

對用圖片實現 , 形變問題.

UIImage 類提供

(UIImage*)stretchableImageWithLeftCapWidth:(NSInteger)leftCapWidth topCapHeight;

簡單說明下

圖片為 100 * 56 像素

UIImage *tempImage = [UIImage imageNamed:@"tip.png"];/** 說明 : 創建一個內容可拉伸，邊角不拉伸的圖片, 單位為像素 * LeftCapWidth: 左邊不拉伸區域的寬度 * topCapHeight: 上面不拉伸區域高度 * 之后沿此區域 橫縱拉伸, 邊角不變 */ tempImage = [tempImage stretchableImageWithLeftCapWidth:80 topCapHeight:20]; UIImageView *imgView=[[UIImageView alloc]initWithImage:tempImage]; imgView.frame = CGRectMake(100, 100, 200, 56); [self. view addSubview:imgView];

拉伸后與原圖對比
