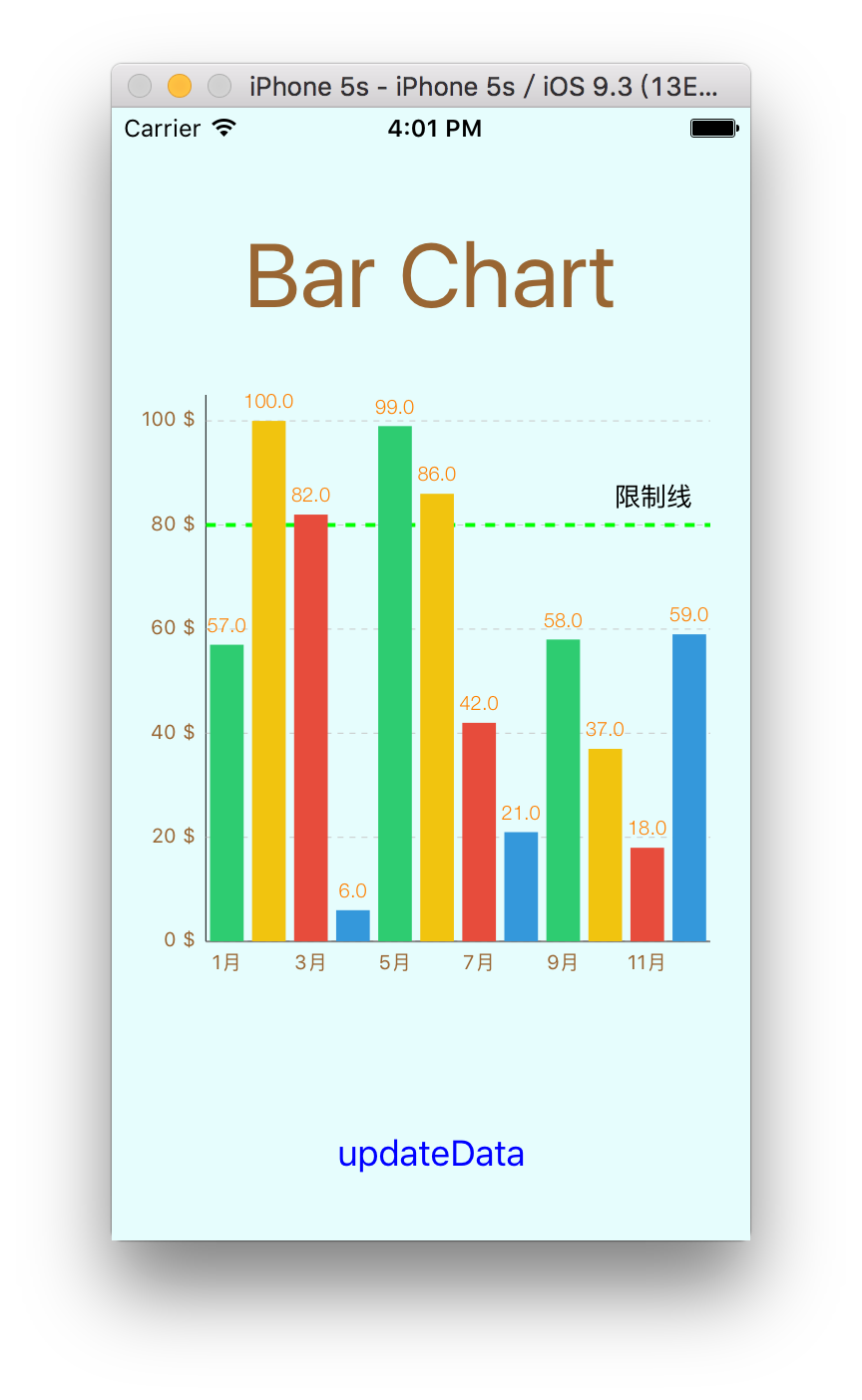

首先看一下最終要實現的效果：
最終效果
一、初始化barChartView
繪制柱形圖需要用到BarChartView這個類，下面是初始化代碼：
self.barChartView = [[BarChartView alloc] init];self.barChartView.delegate = self;//設置代理[self.view addSubview:self.barChartView];[self.barChartView mas_makeConstraints:^(MASConstraintMaker *make) { make.size.mas_equalTo(CGSizeMake(self.view.bounds.size.width-20, 300)); make.center.mas_equalTo(self.view);}];二、設置barChartView的外觀樣式
1.基本樣式
self.barChartView.backgroundColor = [UIColor colorWithRed:230/255.0f green:253/255.0f blue:253/255.0f alpha:1];self.barChartView.noDataText = @"暫無數據";//沒有數據時的文字提示self.barChartView.drawValueAboveBarEnabled = YES;//數值顯示在柱形的上面還是下面self.barChartView.drawHighlightArrowEnabled = NO;//點擊柱形圖是否顯示箭頭self.barChartView.drawBarShadowEnabled = NO;//是否繪制柱形的陰影背景
2.barChartView的交互設置
self.barChartView.scaleYEnabled = NO;//取消Y軸縮放self.barChartView.doubleTapToZoomEnabled = NO;//取消雙擊縮放self.barChartView.dragEnabled = YES;//啟用拖拽圖表self.barChartView.dragDecelerationEnabled = YES;//拖拽后是否有慣性效果self.barChartView.dragDecelerationFrictionCoef = 0.9;//拖拽后慣性效果的摩擦系數(0~1)，數值越小，慣性越不明顯
3.設置barChartView的X軸樣式
首先需要先獲取到barChartView的X軸，然后進行設置.
通過barChartView的xAxis屬性獲取到X軸，代碼如下：
hartXAxis *xAxis = self.barChartView.xAxis;
設置X軸樣式的代碼如下：
ChartXAxis *xAxis = self.barChartView.xAxis;xAxis.axisLineWidth = 1;//設置X軸線寬xAxis.labelPosition = XAxisLabelPositionBottom;//X軸的顯示位置，默認是顯示在上面的xAxis.drawGridLinesEnabled = NO;//不繪制網格線xAxis.spaceBetweenLabels = 4;//設置label間隔，若設置為1，則如果能全部顯示，則每個柱形下面都會顯示labelxAxis.labelTextColor = [UIColor brownColor];//label文字顏色
4.設置barChartView的Y軸樣式
barChartView默認樣式中會繪制左右兩側的Y軸，首先需要先隱藏右側的Y軸，代碼如下：
self.barChartView.rightAxis.enabled = NO;//不繪制右邊軸
接著開始設置左側Y軸的樣式.
首先設置Y軸軸線的樣式，代碼如下：
leftAxis.forceLabelsEnabled = NO;//不強制繪制制定數量的labelleftAxis.showOnlyMinMaxEnabled = NO;//是否只顯示最大值和最小值leftAxis.axisMinValue = 0;//設置Y軸的最小值leftAxis.startAtZeroEnabled = YES;//從0開始繪制leftAxis.axisMaxValue = 105;//設置Y軸的最大值leftAxis.inverted = NO;//是否將Y軸進行上下翻轉leftAxis.axisLineWidth = 0.5;//Y軸線寬leftAxis.axisLineColor = [UIColor blackColor];//Y軸顏色
通過labelCount屬性設置Y軸要均分的數量.
在這里要說明一下，設置的labelCount的值不一定就是Y軸要均分的數量，這還要取決于forceLabelsEnabled屬性，如果forceLabelsEnabled等于YES, 則強制繪制指定數量的label, 但是可能不是均分的.代碼如下：
ChartYAxis *leftAxis = self.barChartView.leftAxis;//獲取左邊Y軸leftAxis.labelCount = 5;leftAxis.forceLabelsEnabled = NO;
設置Y軸上標簽的樣式，代碼如下：
leftAxis.labelPosition = YAxisLabelPositionOutsideChart;//label位置 leftAxis.labelTextColor = [UIColor brownColor];//文字顏色leftAxis.labelFont = [UIFont systemFontOfSize:10.0f];//文字字體
設置Y軸上標簽顯示數字的格式，代碼如下：
leftAxis.valueFormatter = [[NSNumberFormatter alloc] init];//自定義格式leftAxis.valueFormatter.positiveSuffix = @" $";//數字后綴單位
設置Y軸上網格線的樣式，代碼如下：
leftAxis.gridLineDashLengths = @[@3.0f, @3.0f];//設置虛線樣式的網格線leftAxis.gridColor = [UIColor colorWithRed:200/255.0f green:200/255.0f blue:200/255.0f alpha:1];//網格線顏色leftAxis.gridAntialiasEnabled = YES;//開啟抗鋸齒
在Y軸上添加限制線，代碼如下：
ChartLimitLine *limitLine = [[ChartLimitLine alloc] initWithLimit:80 label:@"限制線"];limitLine.lineWidth = 2;limitLine.lineColor = [UIColor greenColor];limitLine.lineDashLengths = @[@5.0f, @5.0f];//虛線樣式limitLine.labelPosition = ChartLimitLabelPositionRightTop;//位置[leftAxis addLimitLine:limitLine];//添加到Y軸上leftAxis.drawLimitLinesBehindDataEnabled = YES;//設置限制線繪制在柱形圖的后面
5.設置barChartView的其它樣式
通過legend獲取到圖例對象，然后把它隱藏掉，代碼如下：
self.barChartView.legend.enabled = NO;//不顯示圖例說明
隱藏描述文字，代碼如下：
self.barChartView.descriptionText = @"";//不顯示，就設為空字符串即可
三、為barChartView的提供數據
為barChartView提供數據是通過其data屬性提供的，首先需要創建BarChartData數據對象，代碼如下：
//為柱形圖設置數據- (BarChartData *)setData{ int xVals_count = 12;//X軸上要顯示多少條數據 double maxYVal = 100;//Y軸的最大值 //X軸上面需要顯示的數據 NSMutableArray *xVals = [[NSMutableArray alloc] init]; for (int i = 0; i < xVals_count; i++) { [xVals addObject:[NSString stringWithFormat:@"%d月", i+1]]; } //對應Y軸上面需要顯示的數據 NSMutableArray *yVals = [[NSMutableArray alloc] init]; for (int i = 0; i < xVals_count; i++) { double mult = maxYVal + 1; double val = (double)(arc4random_uniform(mult)); BarChartDataEntry *entry = [[BarChartDataEntry alloc] initWithValue:val xIndex:i]; [yVals addObject:entry]; } //創建BarChartDataSet對象，其中包含有Y軸數據信息，以及可以設置柱形樣式 BarChartDataSet *set1 = [[BarChartDataSet alloc] initWithYVals:yVals label:nil]; set1.barSpace = 0.2;//柱形之間的間隙占整個柱形(柱形+間隙)的比例 set1.drawValuesEnabled = YES;//是否在柱形圖上面顯示數值 set1.highlightEnabled = NO;//點擊選中柱形圖是否有高亮效果，（雙擊空白處取消選中） [set1 setColors:ChartColorTemplates.material];//設置柱形圖顏色 //將BarChartDataSet對象放入數組中 NSMutableArray *dataSets = [[NSMutableArray alloc] init]; [dataSets addObject:set1]; //創建BarChartData對象, 此對象就是barChartView需要最終數據對象 BarChartData *data = [[BarChartData alloc] initWithXVals:xVals dataSets:dataSets]; [data setValueFont:[UIFont fontWithName:@"HelveticaNeue-Light" size:10.f]];//文字字體 [data setValueTextColor:[UIColor orangeColor]];//文字顏色 NSNumberFormatter *formatter = [[NSNumberFormatter alloc] init]; //自定義數據顯示格式 [formatter setNumberStyle:NSNumberFormatterDecimalStyle]; [formatter setPositiveFormat:@"#0.0"]; [data setValueFormatter:formatter]; return data;}為barChartView提供數據并設置動畫效果，代碼如下：
self.data = [self setData]; //為柱形圖提供數據 self.barChartView.data = self.data;//設置動畫效果，可以設置X軸和Y軸的動畫效果[self.barChartView animateWithYAxisDuration:1.0f];
四、實現barChartView的代理方法
1.點擊選中柱形圖時的代理方法，代碼如下：
- (void)chartValueSelected:(ChartViewBase * _Nonnull)chartView entry:(ChartDataEntry * _Nonnull)entry dataSetIndex:(NSInteger)dataSetIndex highlight:(ChartHighlight * _Nonnull)highlight{ NSLog(@"---chartValueSelected---value: %g", entry.value);}2.沒有選中柱形圖時的代理方法，代碼如下：
- (void)chartValueNothingSelected:(ChartViewBase * _Nonnull)chartView{ NSLog(@"---chartValueNothingSelected---");}當選中一個柱形圖后，在空白處雙擊，就可以取消選擇，此時會回調此方法.
3.捏合放大或縮小柱形圖時的代理方法，代碼如下：
- (void)chartScaled:(ChartViewBase * _Nonnull)chartView scaleX:(CGFloat)scaleX scaleY:(CGFloat)scaleY{ NSLog(@"---chartScaled---scaleX:%g, scaleY:%g", scaleX, scaleY);}4.拖拽圖表時的代理方法
- (void)chartTranslated:(ChartViewBase * _Nonnull)chartView dX:(CGFloat)dX dY:(CGFloat)dY{ NSLog(@"---chartTranslated---dX:%g, dY:%g", dX, dY);}運行結果如下：
運行結果
Demo下載地址：http://xiazai.VeVB.COm/201612/yuanma/BarChartDemo-BarChartDemo_jb51.rar
以上就是本文的全部內容，希望本文的內容對大家的學習或者工作能帶來一定的幫助，同時也希望多多支持武林網！
