iOS使用Charts框架繪制餅狀圖

2020-07-26 03:00:03

字體：大中小

來源：轉載

供稿：網友

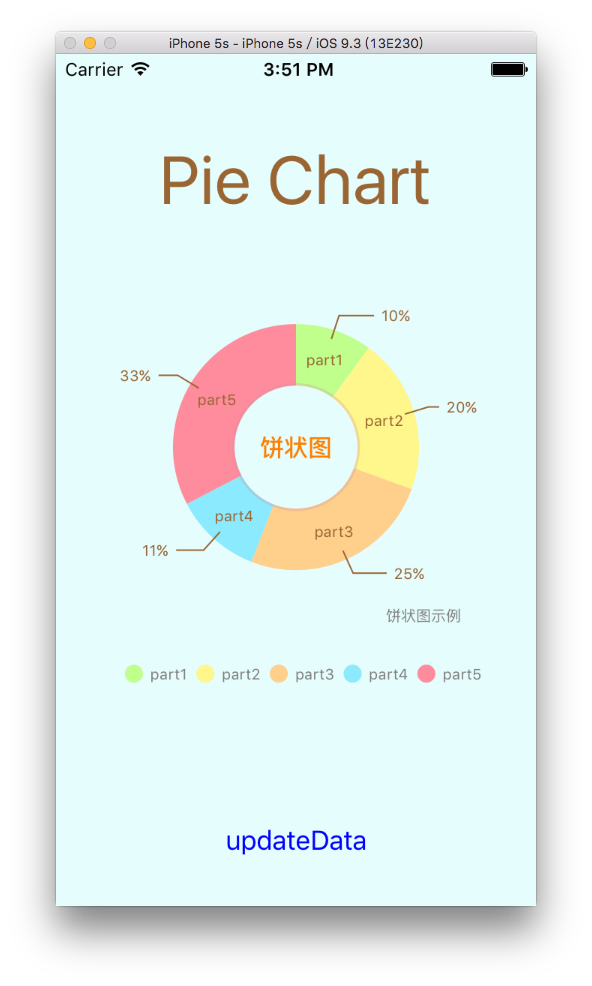

首先先看一下效果:

餅狀圖

一、創建餅狀圖對象

創建餅狀圖對象用到類是PieChartView.h, 代碼如下:

self.pieChartView = [[PieChartView alloc] init];self.pieChartView.backgroundColor = BgColor;[self.view addSubview:self.pieChartView];[self.pieChartView mas_makeConstraints:^(MASConstraintMaker *make) { make.size.mas_equalTo(CGSizeMake(300, 300)); make.center.mas_equalTo(self.view);}];

二、設置餅狀圖外觀樣式

1. 基本樣式

[self.pieChartView setExtraOffsetsWithLeft:30 top:0 right:30 bottom:0];//餅狀圖距離邊緣的間隙self.pieChartView.usePercentValuesEnabled = YES;//是否根據所提供的數據, 將顯示數據轉換為百分比格式self.pieChartView.dragDecelerationEnabled = YES;//拖拽餅狀圖后是否有慣性效果self.pieChartView.drawSliceTextEnabled = YES;//是否顯示區塊文本

2. 設置餅狀圖中間的空心樣式

空心有兩個圓組成, 一個是hole, 一個是transparentCircle, transparentCircle里面是hole, 所以餅狀圖中間的空心也就是一個同心圓. 代碼如下:

self.pieChartView.drawHoleEnabled = YES;//餅狀圖是否是空心self.pieChartView.holeRadiusPercent = 0.5;//空心半徑占比self.pieChartView.holeColor = [UIColor clearColor];//空心顏色self.pieChartView.transparentCircleRadiusPercent = 0.52;//半透明空心半徑占比self.pieChartView.transparentCircleColor = [UIColor colorWithRed:210/255.0 green:145/255.0 blue:165/255.0 alpha:0.3];//半透明空心的顏色

3. 設置餅狀圖中心的文本

當餅狀圖是空心樣式時, 可以在餅狀圖中心添加文本, 添加文本有兩種方法. 一種方法是使用centerText 屬性添加, 這種方法不能設置字體顏色、大小等. 另一種方法是使用centerAttributedText屬性添加, 這種方法添加的富文本, 因此就可以對字體進行進一步美化了. 代碼如下:

if (self.pieChartView.isDrawHoleEnabled == YES) { self.pieChartView.drawCenterTextEnabled = YES;//是否顯示中間文字 //普通文本// self.pieChartView.centerText = @"餅狀圖";//中間文字 //富文本 NSMutableAttributedString *centerText = [[NSMutableAttributedString alloc] initWithString:@"餅狀圖"]; [centerText setAttributes:@{NSFontAttributeName: [UIFont boldSystemFontOfSize:16],     NSForegroundColorAttributeName: [UIColor orangeColor]}    range:NSMakeRange(0, centerText.length)]; self.pieChartView.centerAttributedText = centerText;}

4. 設置餅狀圖描述

self.pieChartView.descriptionText = @"餅狀圖示例";self.pieChartView.descriptionFont = [UIFont systemFontOfSize:10];self.pieChartView.descriptionTextColor = [UIColor grayColor];

6. 設置餅狀圖圖例樣式

self.pieChartView.legend.maxSizePercent = 1;//圖例在餅狀圖中的大小占比, 這會影響圖例的寬高self.pieChartView.legend.formToTextSpace = 5;//文本間隔self.pieChartView.legend.font = [UIFont systemFontOfSize:10];//字體大小self.pieChartView.legend.textColor = [UIColor grayColor];//字體顏色self.pieChartView.legend.position = ChartLegendPositionBelowChartCenter;//圖例在餅狀圖中的位置self.pieChartView.legend.form = ChartLegendFormCircle;//圖示樣式: 方形、線條、圓形self.pieChartView.legend.formSize = 12;//圖示大小

三、為餅狀圖提供數據

為餅狀圖提供數據, 首先需要創建兩個數組yVals和xVals, yVals數組存放餅狀圖每個區塊的數據, xVals存放的是每個區塊的名稱或者描述.

接著需要用PieChartDataSet.h類創建dataSet對象, 創建時將yVals放進去.

然后需要用PieChartData.h類創建data對象, 創建時將xVals和dataSet對象放進去.

最后直接把data對象賦值給餅狀圖的data屬性即可. 創建data對象代碼如下:

- (PieChartData *)setData{ double mult = 100; int count = 5;//餅狀圖總共有幾塊組成 //每個區塊的數據 NSMutableArray *yVals = [[NSMutableArray alloc] init]; for (int i = 0; i < count; i++) { double randomVal = arc4random_uniform(mult + 1); BarChartDataEntry *entry = [[BarChartDataEntry alloc] initWithValue:randomVal xIndex:i]; [yVals addObject:entry]; } //每個區塊的名稱或描述 NSMutableArray *xVals = [[NSMutableArray alloc] init]; for (int i = 0; i < count; i++) { NSString *title = [NSString stringWithFormat:@"part%d", i+1]; [xVals addObject:title]; } //dataSet PieChartDataSet *dataSet = [[PieChartDataSet alloc] initWithYVals:yVals label:@""]; dataSet.drawValuesEnabled = YES;//是否繪制顯示數據 NSMutableArray *colors = [[NSMutableArray alloc] init]; [colors addObjectsFromArray:ChartColorTemplates.vordiplom]; [colors addObjectsFromArray:ChartColorTemplates.joyful]; [colors addObjectsFromArray:ChartColorTemplates.colorful]; [colors addObjectsFromArray:ChartColorTemplates.liberty]; [colors addObjectsFromArray:ChartColorTemplates.pastel]; [colors addObject:[UIColor colorWithRed:51/255.f green:181/255.f blue:229/255.f alpha:1.f]]; dataSet.colors = colors;//區塊顏色 dataSet.sliceSpace = 0;//相鄰區塊之間的間距 dataSet.selectionShift = 8;//選中區塊時, 放大的半徑 dataSet.xValuePosition = PieChartValuePositionInsideSlice;//名稱位置 dataSet.yValuePosition = PieChartValuePositionOutsideSlice;//數據位置 //數據與區塊之間的用于指示的折線樣式 dataSet.valueLinePart1OffsetPercentage = 0.85;//折線中第一段起始位置相對于區塊的偏移量, 數值越大, 折線距離區塊越遠 dataSet.valueLinePart1Length = 0.5;//折線中第一段長度占比 dataSet.valueLinePart2Length = 0.4;//折線中第二段長度最大占比 dataSet.valueLineWidth = 1;//折線的粗細 dataSet.valueLineColor = [UIColor brownColor];//折線顏色 //data PieChartData *data = [[PieChartData alloc] initWithXVals:xVals dataSet:dataSet]; NSNumberFormatter *formatter = [[NSNumberFormatter alloc] init]; formatter.numberStyle = NSNumberFormatterPercentStyle; formatter.maximumFractionDigits = 0;//小數位數 formatter.multiplier = @1.f; [data setValueFormatter:formatter];//設置顯示數據格式 [data setValueTextColor:[UIColor brownColor]]; [data setValueFont:[UIFont systemFontOfSize:10]]; return data;}

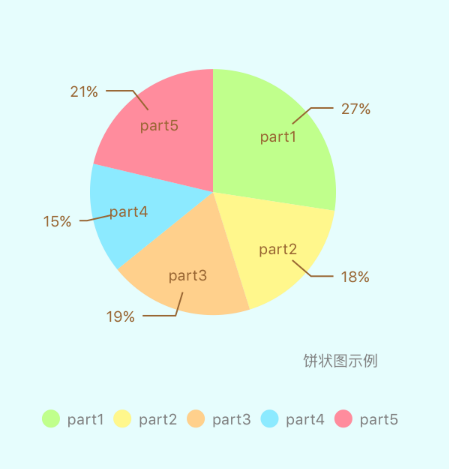

運行結果如下:
