　　什么情況下需要做端口映射

　　如果網絡情況是下面這樣的：

　　internet<--->adsl router<--->hub<--->web server

　　internet<--->adsl modem<--->gateway<--->hub<--->web server

　　那么internet用戶想瀏覽你的web server，但是80的請求只能到adsl router或者gateway，就過不去了。那么你就要做一個轉發，讓80的請求到了adsl router或者gateway后，可以達到web server，那么web server才有可能回應，并且返回給你正確的內容。這就是端口轉發，也叫端口映射。

　　EMULE的設置只要相應打開TCP/4662, UDP/4672,KAD UDP/4673

　　0.42E安裝版本以后TCP默認為4686

　　1. DLINK出廠定義的路由器地址是192.168.0.1

　　2. Linksys出廠定義的路由器地址是192.168.1.1

　　3. 3com出廠定義的路由器地址是192.168.2.1

　　4. 微軟出廠定義的路由器地址是192.168.2.1

　　5. Netgear出廠定義的路由器地址是192.168.1.1

　　6. asus出廠定義的路由器地址是192.168.1.1

　　上面幾個是廠家定義地址,如果是帶有貓的路由,地址不一定一樣.例如speedtouch的出廠定義是10.0.0.138

　　TP-LINK TD-8800

　　TP-Link TD8830

　　TP-LINK TL-R410

　　中興 ADSL831

　　Cyrix686 D-Link DI-704P

　　D-Link DSL-500

　　泛得 851-E

　　阿爾卡特 S6307KH(ALCATEL)

　　ASUS AAM6000EV

　　中達通 CT500

　　華勒合勤 642

　　GREENNET 1500c

　　TENDA/騰達TED 8620

　　阿爾卡特 511E--S6307EF(ALCATEL)

　　Speedtouch 500系列

　　Topstar頂星TE-SR400

　　eTEK伊泰克 TD-2001

　　寬頻藍色小精靈

　　全向 1680ADSL

　　金寶(kinpo)A400

　　貝爾 6309

　　實達 2110EH

　　神州數碼DCAD-6010RA

　　NetCore

　　晨興--網絡快車SR-DSL-AE

　　中怡數寬sercomm IP505系列

　　大亞科技DB102-B

　　TP-LinkTD8800

　　以架設web server為例，路由器內網地址192.168.1.1，web server的內網地址為192.168.1.2：

　　首先登陸路由器Web管理界面:

　　在服務表單單擊網絡地址轉換，在NAT Option選擇NAT Rule Entry。點擊添加，并填入相應參數：

　　請參照下圖:

　　各種ADSL路由器端口映射設置（圖一）

　　設置完成后點擊提交就行了。

　　具體參數說明如下：

　　Rule Flavor: 規則種類。

　　Basic Rule：提供保留IP到WAN IP的地址翻譯，但是端口不發生變化。

　　Filter Rule：象Basic Rule一樣提供保留IP到公網IP的轉換，但是這種翻譯只有當本地相應IP發出訪問特定IP和特定服務(Web/FTP)時才發生。

　　NAPT Rule：系統的出廠缺省設置。這種設置將局域網的保留IP地址和端口翻譯為公網的單一IP地址和在NAT全局配置中規定的端口。這種方式提供對LAN的最安全的保護。

　　Bimap Rule：此方式將局域網中的某臺PC(IP)完全透明對應到公網的IP，這樣許多復雜的應用如MSN話音，網絡游戲可以在這臺PC正常運行。

　　RDR Rule：通過地址和端口的配置，使Internet上的用戶可以通過訪問路由器的廣域網IP來訪問內部網絡提供的諸如Web Server或FTP Server服務。

　　Pass Rule：盡管很多設定的規則會翻譯局域網保留IP到公網IP，但可以通過設置PASS rule將某些固定IP不能翻譯為WAN IP。

　　Rule ID: 判斷地址翻譯規則的序號，最小的序號最先執行，如有規則符合，不再向更高的ID判斷執行。

　　IF Name: 請選擇相應的廣域網接口，如PPP，1483B等。協議: 選擇相應協議(TCP/UDP/ICMP等)。

　　Local 地址 From: 使用規則的本地IP起始值，如果選擇全部則填0.0.0.0。

　　Local 地址 To: 使用規則的本地IP終結值，如果是單一IP，填入IP起始值。如果選擇全部則填255.255.255.0。

　　Global 地址 From: 不用修改。

　　Global 地址 To: 不用修改。

　　目的端口起始值: 目標IP的端口起始值。

　　目的端口終止值: 目標IP的端口終結值。

　　Local端口: 本地IP端口。

　　TP-LinkTD8830

　　配置過程

　　在IE地址欄中輸入“192.168.10.200”并“回車”，在彈出的登錄對話框中輸入默認管理用戶名和密碼“root”進入管理界面。并在管理界面左側的菜單欄中選擇“Basic Config→PAT”，進入端口映射配置對話框。在該對話框中，點擊“Add”按鈕添加新的映射項目。

　　1.在“Protocol”(協議)欄中，我們可以選擇兩種協議：TCP和UDP。由于Web服務和FTP服務均采用TCP/IP協議，因此保留默認設置TCP。

　　2.在“Interface”(接口類型)欄中，默認值為“LAN”，我們還可以選擇ATM1、ATM2，一直到ATM8。在此我們選擇ATM1(千萬不要選擇LAN，否則映射無法成功)。

　　3.“Service Name”是用來標示該映射的類別的，可以任意輸入，例如要配置FTP映射時就輸入“ftp”。

　　4.在“Port Number”(端口號)欄中，填寫ADSL MODEM為各種服務開啟的端口，建議采用各種服務的默認端口，例如要映射FTP服務，就直接輸入21端口。這樣可以方便訪問者的訪問。如果不采用各種服務的默認端口，則訪問者必須采用IP地址+端口號的形式來對發布出去的服務進行訪問。假設現在ADSL MODEM的公有IP地址為218.70.130.155，但為FTP服務開啟的端口不是21，而是8021，則來自Internet的訪問者必須通過“FTP：//218.70.130.155:8021”來訪問該FTP服務。

　　5.“Server IP Address”是指架設服務器的計算機的私有IP地址。本例中，FTP服務器和Web服務器的IP地址即為192.168.10.111。

　　6.“Server Port Number”指的是服務器為自己的服務開啟的端口，本例中FTP服務器和Web服務器都采用了各自對應的默認端口：21和80

　　映射項目添加完畢后，點擊“Finish”按鈕完成設置。然后選擇左側菜單欄中的“Save & Restart”，在彈出的對話框中先點擊“Save”按鈕保存設置，然后點擊“Restart”按鈕重新啟動ADSL MODEM(注意：一定要按照這個順序來!否則剛才進行的配置不會被保存)。

　　ADSL MODEM重啟完畢后，Internet用戶就可以直接通過ADSL MODEM的公有IP地址訪問“內部”的計算機架設的各種服務了。

　　二、字符界面管理方式

　　前提：

　　Prestige 642R的出廠默認IP地址為192.168.1.1，假設我們已啟用了它的路由功能(路由功能的具體配置過程請參見《電腦報》第35期F5版《路由ADSL Modem組網共享》一文)，并已接入Internet。同時，共享該路由上網的計算機的IP地址為192.168.1.2和192.168.1.3，前者架設了Web服務器，采用默認的Web服務端口80;而后者架設了FTP服務器，采用的是默認FTP服務端口21。

　　配置過程

　　1.在與ADSL MODEM相連的任意一臺計算機(如192.168.1.2這臺計算機)的系統桌面上進入“開始》運行”，輸入“telnet 192.168.1.1”命令并執行，在密碼提示框中輸入出廠默認密碼1234后進入MODEM的主管理界面(圖2)。

　　2.在該管理界面下，輸入“15”進入“Advanced Applications”(高級應用)的“SUA Server Setup”對話框，這里就是合勤Prestige 642R的端口映射設置界面了。

　　3.我們共可以設置8個端口映射項目。設置非常簡單，首先把光標移到某個空白項目上，然后在左側填寫內網服務器提供的服務端口號，而右側則填寫內網服務器IP地址。例如Web服務器開啟的服務端口是80，IP地址為192.168.1.2;而FTP服務器開啟的服務端口是21，IP地址為192.168.1.3(圖3)。

　　4.完成此菜單的設定后，請在“Press ENTER to Confirm or ESC to Cancel”之后按下“回車”鍵儲存設定值。當MODEM重新啟動后，Internet用戶就可以直接通過ADSL MODEM的公有IP地址訪問“內部”的計算機架設的各種服務了。

　　也許細心的讀者已經發現，在TD8830的端口映射中，我們可以對ADSL MODEM發布的端口進行選擇，例如內網的FTP服務器端口采用的默認FTP端口21，但我們在通過端口映射發布到Internet時，可以選擇別的端口(如8021)。而合勤Prestige 642R由于沒有選擇對外發布端口的項目，所以對外發布端口就只能對應內網服務所采用的端口。例如：內網的FTP服務器采用21端口，對外發布也就是21端口;若內網用的是8021端口，對外發布也是8021端口。

　　就按照這個方法設置就OK了~~~

　　TP-LINK TL-R410

　　以架設web server為例：路由器內網ip192.168.1.1,web server的內網地址為192.168.1.50;

　　1.首先登陸到路由器的Web管理界面.

　　2.點擊左邊"轉發規則"前面的"+"號.

　　3.在展開的菜單里面點擊"虛擬服務器".

　　4.在右邊服務端口下面填"80",ip地址下面填"50",協議選擇"TCP",最后別忘了在"啟用"下面打勾.

　　5. 點"保存"之后就可以了.

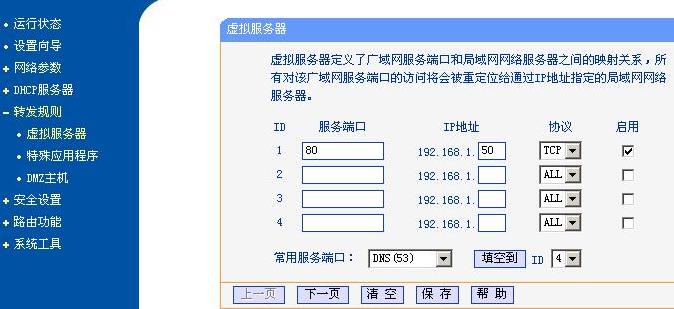

　　具體情況請參照下圖:

　　各種ADSL路由器端口映射設置（圖二）
