各種 ADSL Modem 及路由器端口映射詳細介紹

2020-07-24 12:11:02

字體：大中小

來源：轉載

供稿：網友

ADSL Modem 及路由器系列:
華為MT800型路由器的端口映射
神州數碼DCAD-6010RA ADSL路由設置
阿爾卡特_ADSL_MODEM511E 端口映射的設置
普天（GS8100）進行端口映射的方法
騰達TED8620的設置方法
伊泰克（e.TEK.TD）TD-2018貓的端口映象設置
ZTX中興_ADSL_831 端口映射的設置
天邑_ADSL_HASB-100 端口映射的設置
實達_ADSL_2110EH 端口映射的設置
大亞科技 DB-108 路由器的端口映射方法
GREENNET ADSL MODEM 1500c
華碩6000EV/6005HW ADSL MODEM 中設置端口映射
LINKSYS ADSL路由器中中設置端口映射
頻藍色小精靈路由器中設置端口映射
IM 701G 艾瑪白色 ADSL Modem 設置端口映射
合勤642 Adsl Modem 設置端口映射
全創1100白色 ADSL MODEM中設置端口映射
帷帆KM300A端口映射圖解
D-Link DI-604端口映射

華為MT800型路由器的端口映射 TOP
在IE的地址欄里輸入路由器的地址( 默認的ip是：192.168.1.1，用戶名是：admin，密碼是admin ),IE自然會彈出一窗口要求輸入路由器的"用戶名"和"密碼",MT800的隱含的設置是admin/admin

進入MT800的設置頁面后,點擊左上角的"其他設定".在選"NAT"(在"其他設定"的下拉菜單中)

在進入"NAT"的頁面后,首先確定一下"NAT"的選項是"允許",然后點擊添加

在彈出的”NAT 規則添加中出現一表格，下面這樣改：
RULE FLAVOR選RDR
RULE ID填2
IF NAME里選ppp-0
協議里選TCP
Local 地址 From 里填192.168.X.X(這個就是你的內部IP地址,如果有變,今后自己修改)
Local 地址 To里也填192.168.X.X
Global 地址 from 和 to 里,兩個都不要填,也就是保持0.0.0.0
最后3個端口(目標端口起始值,目標端口終止值,Local端口)填上你想要BS開的TCP端口(BS定義的設置是16881,這里我們輸入16881至16889)

這樣提交完后,端口映象就算做完了.如果還不行,可能出錯的地方就是IF NAME(有可能是ppp-1)

神州數碼DCAD-6010RA ADSL路由設置 TOP
首先登陸路由器的Web管理界面（默認的ip是：192..168.1.1，用戶名是：adsl，密碼是：adsl1234）
進入之后依次按如下順序選擇：Services—>NAT
在NAT Option選擇NAT Rule Entry。然后點擊“添加”，之后出線如下界面，填入相應參數。

設置完成后點擊提交就行了。

具體參數說明如下：
Rule Flavor: 規則種類
Rule ID: 判斷地址翻譯規則的序號，最小的序號最先執行，如有規則符合，不在向更高的ID判斷執行。
IF Name: 請選擇相應的廣域網接口，如PPP，1483B等
Protocol: 選擇相應協議（TCP/UDP/ICMP等
Local Address From: 使用規則的本地IP起始值，如果選擇全部則填0.0.0.0
Local Address To: 使用規則的本地IP終結值，如果是單一IP，填入IP起始值。如果選擇全部則填255.255.255.0
Global Address From: 不用修改
Global Address To: 不用修改
Destination Port From: 目標IP的端口起始值 (16881)
Destination Port To: 目標IP的端口終結值 (16889)
Local Port: 本地IP端口(0)

在設置好ADSL路由、各網線、交換機以后，便是對上網電腦進行設置了。很多人在做這一步時，往往功潰于此。這里必須注意，在通過ADSL共享上網時，各電腦主要設置網絡的選項里有3項內容，分別是IP地址、網關、DNS配置。很多人錯在DNS與ADSL路由設置不一致，如果在ADSL的路由設置(DHCP/DNS)中不作任何選擇(沒有選定“局域網DHCP服務器”)，那么在電腦的網絡設置里，DNS配置就不能選當地ISP的DNS，這樣是怎樣也上不了網的。這時應該在DNS中填ADSL的內置IP值。即在電腦的網絡設置中網關與DNS相同，都應填ADSL的內置IP，而網關所對應的IP則就與ADSL的內置IP在同一網段。
阿爾卡特_ADSL_MODEM511E 端口映射的設置 TOP
首先，在瀏覽器窗口輸入10.0.0.138，進入路由設置窗口。
然后依次：選擇“高級配置”----“NAPT”---“新增”
然后選擇：
通訊協議為TCP
內部IP為網卡IP，如果不知道請使用10.0.0.1
內部和外部端口都為16881
外部IP0.0.0.0不變

同理增加16882~9的端口。

最后點“應用”
然后一定記得點左上角“保存所有設置”選項
大功告成，請關機，ADSL MODEM斷電。重新啟動
普天（GS8100）進行端口映射的方法 TOP
普天（GS8100）進行端口映射，升高ID的方法（局域網路由下）：
IE瀏覽器鍵入：192.168.1.1
輸入Modem的用戶名和密碼
“服務－NAT－下拉菜單選擇：NAT Rule Entry"
點“添加”
出現新窗口：如下設置
Rule ID: 2（依次的數字，原有映射的基礎上，如原來沒有，一般為2）
Rule Flavor: RDR
IF Name: ALL
協議: tcp
Local 地址 From: 192.168.1.6 （你在局域網里的IP）
Local 地址 To: 192.168.1.6 （你在局域網里的IP）
Global 地址 From: 0.0.0.0
Global 地址 To: 0.0.0.0
目標端口起始值: 16881
目標端口終止值: 16889
Local端口: 0
點“提交”
然后去保存，重啟就OK了
騰達TED8620的設置方法 TOP
普天（GS8100）進行端口映射，升高ID的方法（局域網路由下）：
IE瀏覽器鍵入：192.168.1.1
輸入Modem的用戶名和密碼
“服務－NAT－下拉菜單選擇：NAT Rule Entry"
點“添加”
出現新窗口：如下設置
Rule ID: 2（依次的數字，原有映射的基礎上，如原來沒有，一般為2）
Rule Flavor: RDR
IF Name: ALL
協議: tcp
Local 地址 From: 192.168.1.6 （你在局域網里的IP）
Local 地址To: 192.168.1.6 （你在局域網里的IP）
Global 地址 From: 0.0.0.0
Global 地址 To: 0.0.0.0
目標端口起始值: 16881
目標端口終止值: 16889
Local端口: 0
點“提交” 然后去保存，重啟就OK了
伊泰克（e.TEK.TD）TD-2018貓的端口映象設置 TOP
打開IE,在地址欄里輸入路由器的地址,例如192.168.1.1(隱含), 然后ENTER
在彈出來的登錄窗口填入登錄名和密碼(TD-2018的隱含登錄名為空,密碼為12345),然后點擊確定

進入TD-2018的web頁面后,在左邊可以找到"端口綁定服務",點擊"端口綁定服務"

進入"端口綁定服務"一欄,我們首先要做TCP的端口映象.
1.選擇TCP
2.填入EMULE使用的TCP端口,EMULE里的隱含設置是16881
3.填寫主機的內網IP地址
4.點擊"添加"把TCP的端口映射加如"服務列表"(添加后,下方的"服務列表"里將會增加一條端口映象的服務)
5.同理再加入16882~9的映射

點擊"保存設置"
TD-2018的端口映射需要NAPT的支持,檢查NAPT是否打開
點擊"NAPT"設置
選擇"啟用NAPT",點擊"執行"

最后點擊"重新啟動",貓重啟后,端口映射就算完成了OK
ZTX中興_ADSL_831 端口映射的設置 TOP
打開IE,在地址欄里輸入貓的地址,例如192.168.1.1(隱含), 然后ENTER
在彈出來的登錄窗口填入登錄名和密碼,ZXDSL831的隱含登錄名和密碼均為大寫的ZXDSL,然后點擊確定

進入中興ZXDSL831的WEB設置頁面后,在右上方可以找到"SERVICE",點擊SERVICE

進入SERVICE后,在左邊1處點擊"NAT",在2處選擇“ NAT Rule Entry ”,然后點擊"添加"

首先我們做一個TCP的端口映象,BS隱含使用的TCP端口是16881。
1:選擇RDR
2.填一個RULE ID,隨便寫一個數字,只要不跟之前的重復,例如你可以取16881
3.選擇ppp-0 (這個視你的貓而定,不過絕大多數貓都用的ppp-0)
4.選TCP
5.這里有兩個,分別填入你得到的電腦內網的IP地址(注,有時內網IP會有變動,如果有變動,你需要回到此處做相應的修改)
6.這里的兩個地址都不需要改動,保持0.0.0.0
7.三個全選"Any Other Port"
8.三個全填入BS使用的TCP端口,例如16881
9.同樣方法再加16882~9
點擊9添加

再次回到NAT一欄,確認NAT的規則里已經有TCP的端口BS的電腦的IP,然后點擊ADMIN

在"ADMIN"里,點擊Commit & Reboot

選擇"Reboot From Last Configuration"，并點擊"保存"儲存配置, 再點擊"重新啟動",然后就可以了

天邑_ADSL_HASB-100 端口映射的設置 TOP
天邑HASB-100 ADSL貓的隱含地址是10.0.0.2(出廠默認)

打開IE,在地址欄里輸入路由器地址(例如10.0.0.2),將會進入路由器的登錄窗口
在2處填入路由器的登錄名和密碼,出廠默認的登錄名是admin,出廠默認的密碼是epicrouter或者是conexant
點擊3處的確定

如果密碼正確,IE將進入貓的WEB配置頁面,點擊左下角的"虛擬服務器"

我們需要做兩個端口映象,一個是bs的TCP端口(默認是16881)
當然你不一定使用bs默認的端口號

1.在ID號里填入數字,給這個端口映射編個號,例如81
2.公共端口一欄和私有端口一欄要填入BS用的TCP端口(默認16881),這兩欄里填的數字要相同
3.端口類型選"TCP"
4.填入你的內網IP地址,例如10.0.0.8(內網IP地址可看頂樓的介紹)
5.點擊"增加該設置",把這個端口映射加入NAT規則中

點擊"保存設置"。同理再做16882~9。

點擊"保存設置"后,重新啟動貓以后,端口映象的設置就做完了
實達_ADSL_2110EH 端口映射的設置 TOP
假設內網IP為：192.168.10.2
在IE中用http：//192.168.10.1打開實達ADSL管理配置頁面
用戶名：ROOT
密碼：GROUTER
1、選擇Service→NAT Options: NAT Rule Entry→Add→進入端口映射添加頁面
2、添加：
Rule Flavor: RDR
Rule ID: 2
IF Name: All
Protocol: TCP
Local Address From: 192.168.10.2
Local Address To: 192.168.10.2
Global Address From: 0.0.0.0
Global Address To: 0.0.0.0
Destination Port From: 16881
Destination Port To: 16889
Local Port: 0
3、選擇Submit提交
4、選擇主窗口菜單的Admin→Commit & Reboot→Commit→重起Modem
OK
祝各位好運。

另外：

root/grouter是默認的用戶名和密碼
你可以試一試以下兩個用戶名和密碼：
user/starnet
admin/starnetadsl
大亞科技 DB-108路由器的端口映射方法 TOP
大亞108全攻略（路由設置方法，端口映射方法）
一、路由設置方法：

1.先硬件連接,現在的交換機沒有UPLINK口了確認正確與否:看設備的PC指示燈是否亮起!亮起就OK!

2.網絡的配置,注意一定要有適配器和TCP/IP都正確安裝協議才行!在IP地址標簽下將你的IP設定在(192.168.1.2----192.168.1.254)之間,因為要和你的設備同在一個網段下才行!DNS也記得設哦。不知道啊，自己打電信的電話去問下。
確認正確與否:在運行中敲入下列命令"ping 192.168.1.1"看是否連接超時!不超時就OK!
如果您的系統是2000或XP，那就只需選擇自動獲取IP及DNS。但是話說回來兩臺機子要聯網的話你也搞設IP地址吧，呵呵，

3. 打開IE瀏覽器,在地址欄處輸入"192.168.1.1",隨后出現的窗口輸入你的用戶名和密碼!在你的說明書上能找到!這里我輸入的是"admin"和"dare"出廠的默認的用戶和密碼!有的密碼是：dareadsl
如果不能進入，請在通電情況下用別針連戳后面復位孔三次，即可進入（貓已為出廠設置）！

4.單擊左側配置下的WAN,這是有側頁面進入設置界面!這里是最重要的,我是福州的用戶,具體設置還要詢問各位的當地電信部門!
最下方虛電路選"0"后點"提交",
最上方的啟用選YES,VPI添0,VCI添200,(我這個是按照福州電信設置的,具體的數字去問當地的電信局)靜態IP和子網掩碼都添"0.0.0.0",
封裝協議選"PPPOE LLC"
橋選"DISABLED"
用戶名和口令添入你在電信申請的!不要說不知道啊，我暈…………..
斷開連接間隔輸入你想要的數值,輸入0時永久連接!
審核選"AUTO"即可!
自動連接副選框選中!
DHCP依你的情況而定!我沒設!
網關保持默認"0.0.0.0"
點一次提交.

5.繼續來到WAN這個界面下,這次虛電路選"1"后點提交,將啟用設"NO",VCI添0,VPI添0,靜態IP和子網掩碼都添"0.0.0.0",封裝協議選"PPPOE LLC",橋選"DISABLED",自動連接副選框不選!好了其他的保持默認!在次點提交,然后保存設置,設備重啟!如此反復一直到虛電路為7才行!我的是這樣設,麻是麻煩了些,別的方法好象行不通。不這樣設好像有時網頁會打不開但像QQ還是可以用的。這點我一真不明白為什么。有的人說6.7可以不設是關的但是VCI和VPI也是要設0其它的一樣的設。

6.設備穩定后,現在點WAN下面的"NAT",在右側的下拉菜單中選"Dynamic NAPT",點提交,保存,設備重啟!

7. 最后一步,點擊NAT下的DNS,隨后的右側界面中DNS代理選擇"USE AOTO DISCOVERED DNS SERVERS ONLY",其它不動,提交,保存設置,設備重啟!這里好像莫認的就是USE AOTO DISCOVERED DNS SERVERS ONLY還過還是要看下是不是哦?，F在應該可以上網了!如果不行你就要在"系統日志"和"診斷測試"里面看看是哪里出錯!

二、大亞DB108和102端口引射設置方法：
既然已經把這個設備開啟了路由功能,但是問題又來了,我自己電腦想變成一個網站,能夠叫別人來訪問我的電腦或者是FTP呢?其實很簡單!進入它設備里面的高級配置也就可以了.IP地址：http://192.168.1.1/doc/index1.htm ; 看見上面有個虛擬服務器沒有?進去后添加你想做成站的IP也就行了!填寫端口也就算設置成功了,提交保存,這時候你的電腦可以說引射出去了.先別忙,不要激動,還有最關鍵一個問題沒有解決,也就是這個設備的ADSL管理端口和你做站的電腦端口都是80,這樣別人訪問的時候還是不能訪問你的指定服務器的,如何解決這個問題呢?

那就有要找到這個設備里面的其它配置了,點進去后啥都不去管直接看見HTTP 服務器端口 80 把它修改成你自己想的一個端口也就OK了!這時候提交保存,那你也就能夠叫別人從外面訪問你的站點了.

最后保存后你在訪問你的ADSL就不能打：http://192.168.1.1/了!這樣你是進不了你的ADSL設備的,假如我把端口修改成為81了,以后想進ADSL設備里面管理的話,那就只有在IE上敲：http://192.168.1.1:81/用這個端口進去管理你的ＡＤＳＬ設備！

1. 通過192.168.1.1/doc/index1.htm進入Modem的高級設置界面。用戶名：admin 密碼：dare
2. 進入“虛擬服務器”選項
3. 填入“公有端口”、“私有端口”，(例：如果你做WEB服務器那一般情況下可以填80)
4. “主機IP地址”填你那臺服務器的局域網內的IP
5. “端口類型”根據你做的服務器來填（例WEB服務和FTP服務器用“TCP)比如,我們在BS中設置的TCP端口是16881,那么里面就寫16881
6. 保存設置
注：你測試的時候請用外網的機子來訪問你這個外網的IP，內網的機器是無法訪問那個外網IP的。 OK
GREENNET ADSL MODEM 1500c TOP
前提：使用格林耐特ADSLmodem并且使用PPPOE撥號聯入INTERNET
并且在PVC0上設置了pppoe協議，且設置了本機的ip地址是192.168.1.7

第一步：關閉虛電路PVC1~7
具體方法是，先在IE地址欄輸入192.168.1.1，輸入用戶名admin密碼greennet
進入用戶管理界面
然后參數設置－wan
然后在右側的界面內的虛電路選項選擇1，
然后“提交”，
頁面刷新以后，在“是否啟用”選擇“否”，在“橋接”選項選擇“禁用”
點擊“提交”
重復以上的過程，即可關閉其他2～7的虛電路；

第二步：在參數設置－NAT的界面中，將NAT參數設置為動態NAPT

第三步：在參數設置－虛擬服務的右側界面中，
添加虛擬服務
首先添加ID:1;公有端口：16881；私有端口：16881；TCP；主機IP：192.168.1.7
然后點擊設置
其次添加ID:2;同上，一直加到16889
然后點擊設置添加虛擬服務

最后一步，就是在參數設置－保護重啟界面，選擇保存重啟
這樣就全部搞定了
如果你使用了個人防火墻，請在防火墻的IP規則中添加有關允許16881~9tcp規則

華碩6000EV/6005HW ADSL MODEM中設置端口映射 TOP
在主菜單中點“NAT”，會有個“nat channel list”，設置如下：
在nat channel list里面的mupltiple port forwarding里面填寫以下內容：
action: add
channel no:1
protocol:tcp
incoming port, begin:25, end :25
new port begin:25,end :25
new ip address:192.168.1.2 保存設置
LINKSYS ADSL路由器中中設置端口映射 TOP
在主菜單中點“advanced”，接下來的菜單中有個“forwarding”，設置如下：
extport: 25 to 25
ip address:192.168.1.2
然后點擊“apply”就可以了。
頻藍色小精靈路由器中設置端口映射 TOP
在高級設置頁面下點“Distributed Servers Setup(Virtual Serves,虛擬主機設置)”
每個Virtual Server 定義為一個Service Port，所有對這個端口的訪問都會重定向到相應的Service
IP 所對應的計算機。
Service Service Port Service IP Enable
Email 25 192.168.1.2 √
IM 701G 艾瑪白色 ADSL Modem 設置端口映射 TOP
進入ADSL設置，----安全設置----NAT的高級配置...----增加Reserved Mapping...
增加25 端口映射，
如下所示： Global IP地址內部的IP地址傳輸類型端口號
和接口地址相同 192.168.1.2 tcp 25
保存----重啟設備
合勤642 Adsl Modem設置端口映射 TOP
在運行里或MSdos窗口里輸入 telnet 192.168.1.1, 輸入密碼（缺省值為1234）后即可進入ZyNOS系統
進入Menu 11.1 - Remote Node Profile
將 Edit Filter Sets= No 用空格鍵改為YES后，進入Menu 11.5 - Remote Node Filter菜單
將protocol filters=6 用空格鍵去掉后回車存盤返回后 Edit Filter Sets= No 不要管它，回車存盤
在Mail Menu 設置15. SUA Server Setup Port # IP Address
------ ---------------
1.25 192.168.1.2
回車存盤
全創1100白色 ADSL MODEM中設置端口映射 TOP
IE地址欄里輸入 http://192.168.0.2/doc/setvs.htm
一般默認的是用戶：admin密碼：12345678(或者123456)
進入虛擬服務器設置
“公共端口”、“私有端口”都填上要做的端口（25）
“端口類型”選“TCP”。
“主機IP地址”填自己PC的內網IP (192.168.1.2)。然后按一下“添加此設置”。
IE地址欄里輸入 192.168.0.2 進入主界面，點擊“保存設置”，ADSL會重啟
大亞DB108和102設置端口映射
IE地址欄里輸入 http://192.168.1.1/doc/index1.htm
進入虛擬服務器設置
添加內網IP, 端口為25
提交保存
D-Link DI-604端口映射 TOP
以做Web服務器為例，局域網ip設為192.168.0.173。

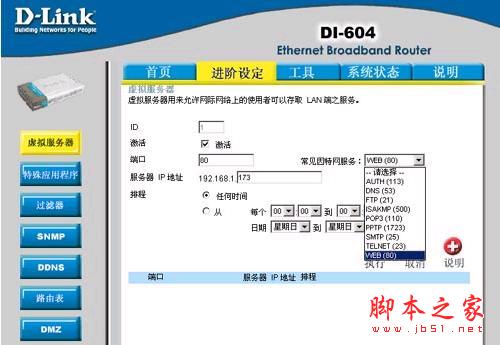

首先根據說明登陸到路由器，點擊“進階設定”－“虛擬服務器”
如下圖所示：
