說一下我的設置吧，路由器不一樣，原理應該是一樣的，下面就以TL-R480T舉例說明。R480T軟件升級后的界面如下，新增“QoS”：

方法/步驟

進入路由器管理界面，進入IP與帶寬控制。開啟IP帶寬控制功能，并輸入上行和下行的帶寬速率(總的帶寬)。

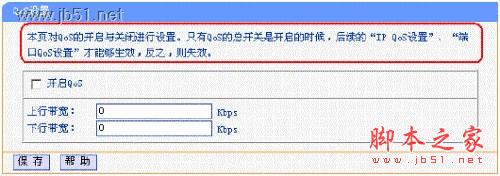

QoS Set界面如下圖

上圖中紅線勾勒部分的信息重要性就不強調了，下面有“上行帶寬”和“下行帶寬”兩項參數，點擊頁面“幫助”按鈕可以看到下圖信息：

可以將“上行帶寬”和“下行帶寬”理解為用戶申請的寬帶線路的實際上下行帶寬，比如ADSL線路上行512Kbps下行2Mbps ，那么就可以在這里分別填寫如下：

如上圖，在這里強調的是：必須先開啟這里的開關“開啟QoS”并填入線路實際的上下行帶寬，然后才能在IP QoS頁面繼續配置，否則會提示錯誤。

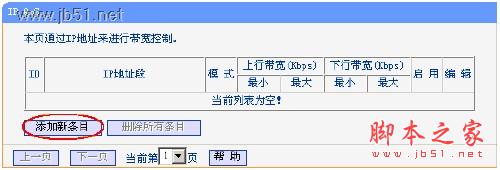

下面是IP QoS設置界面：

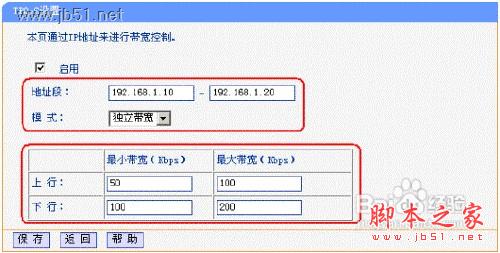

舉例添加如下新條目，如下圖：

注意事項

“地址段”——包含了從.10到.20總共11個IP地址。另外，這里的地址段允許輸入和路由器LAN口IP地址不在同一網段的IP地址，意味著用戶內網如果采用三層交換設備規劃了不同子網的方案下，我們的路由器也可以支持對不同網段IP的帶寬限制。

模式——獨立帶寬，顧名思義下面的“最大帶寬”“最小帶寬”是針對這段IP地址里面的每一個IP而言，如果模式選擇了“共享帶寬”也就是這段IP共享下面的參數

“上行/下行”——我們都知道網絡上傳輸的數據流是有方向的，比如BT下載，可以從Internet上的服務器下載數據，自身也作為服務器上傳數據，我司路由器IP QoS就是根據這種“有方向性的數據流”來分別進行限制。

路由器非常準確的對上/下行數據流分開來進行了限制。就上圖填寫的參數，假設配置了192.168.1.10這個IP地址的主機正在進行BT下載，那么這臺主機的數據流量會比較大，這臺主機的數據流分兩部分：一部分是它從別的服務器下載數據，一部分是它上傳數據給別的主機。路由器的IP QoS將會對這臺.10的主機下載和上傳兩個方向的數據流量分別進行規定限制。

按照上面填寫的參數，.10主機在上行方向（上傳數據）的數據流量最小保證50Kbps、最大不超過100Kbps的帶寬，下行方向（下載數據）的數據流量最小保證100Kbps、最大不超過200Kbps的帶寬。這里上行數據和下行數據的可用帶寬是以線路實際上/下行帶寬作為參考的。
