其典型的網絡應用結構如下圖所示。

下面介紹TL-WR703N Router模式下的快速設置方法。

一 TL-WR703N的設置

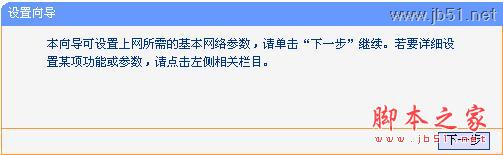

步驟1：在瀏覽器中輸入“192.168.1.1”，輸入登陸帳號及密碼均為admin，打開TL-WR703N的管理界面，自動彈出“設置向導”（也可以點擊管理界面菜單“設置向導”），如下圖所示。

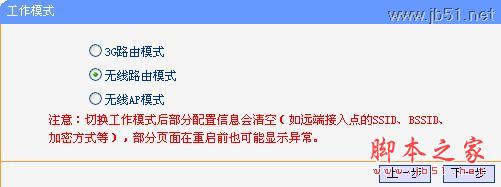

步驟2：點擊“下一步”開始設置，彈出無線工作模式設置頁面，如下圖所示。

步驟3：選擇“Router”，點擊下一步，彈出無線設置頁面，如下圖所示。

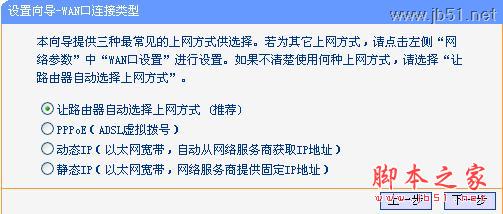

步驟4：:根據前端寬帶線路來決定選擇上網的方式，若不清楚可選擇推薦項。此例以PPPOE為例。

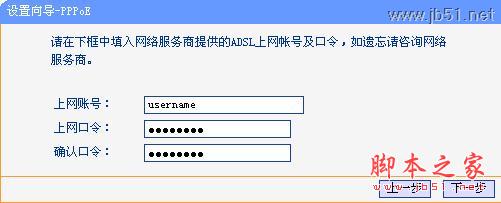

步驟5：輸入寬帶“上網賬號”及“上網口令”，擊“下一步”，如下圖所示。

上圖所示頁面中，可以設置TL-WR703N的SSID（即無線網絡名稱TP-LINK_531984）。為防止非法用戶蹭網，建議設置無線安全，推薦選擇“WPA-PSK/WPA2-PSK”并設置PSK密 碼（本例為123456789）。

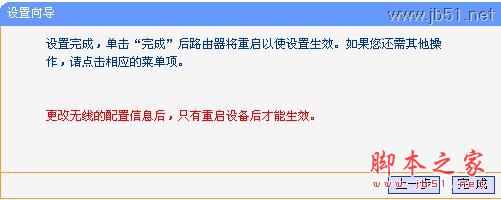

步驟6：點擊“下一步”，提示設備需要重新啟動，如下圖所示。

點擊“重啟”，路由器自動重新啟動，設置完成。

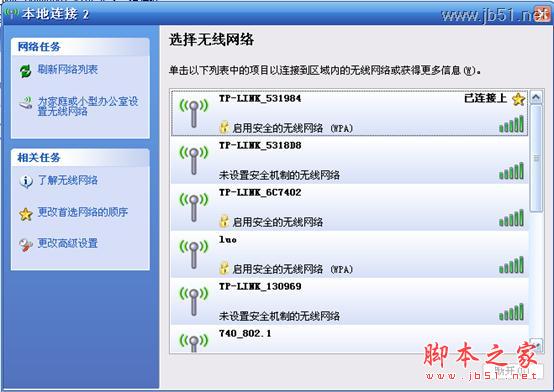

步驟7：重啟完成，此時TL-WR703N的無線網絡已經設置了無線安全，電腦的無線網絡連接會自動斷開，需要重新連接TL-WR703N的無線網絡（本例中SSID為TP-LINK_531984），連接過程中需要輸入TL-WR703N的無線PSK密碼（本例為123456789），連接上之后，如下圖所示。

若在“WAN口狀態”查看到路由器已經獲取到的IP及DNS服務器地址，說明PPPoE撥號成功。

至此TL-WR703N的Router模式已經配置完成，并且成功連接至互聯網，無線網絡也已經設置WPA-PSK/WPA2-PSK的無線安全。電腦已經可以無線連接路由器上網了，其他電腦只需連接上TL-WR703N即可正常上網。
