現在國內有很多朋友都使用了dlink路由器，下面我來給大家詳細介紹dlink路由器硬件安裝與dlink路由器設置上網圖解,有需要學習的同學可參考參考。

　　1. 線纜連接方式

　　首先將DI-524M的12V交流電源適配器接頭插入DI-524M后面板的電源插孔處，另一端接入電源插座。當通電之后會看到前面板的Power指示燈(電源指示燈)亮。待DI-524M啟動完畢后再進行下一步的操作。

　　將連接至Modem的網線接到DI-524M的Internet口(有的路由器為WAN口)。

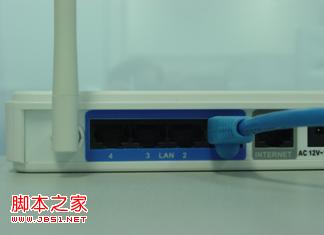

　　將連接計算機網卡的網線接在LAN接口的任意一口。

　　完成連接設定后，DI-524M的面板燈應為：

　　(1)電源指示燈：恒亮;

　　(2)系統狀態指示燈：約每秒閃爍一次;

　　(3)WAN口指示燈：不定時閃爍;

　　(4)無線網絡指示燈：不定時閃爍;

　　(5)LAN口指示燈：不定時閃爍(接有電腦)

　　2.計算機網絡設置(做設置時請將計算機通過網線連接至DI-524M的LAN口之一)

　　首先設置計算機本地連接的IP地址

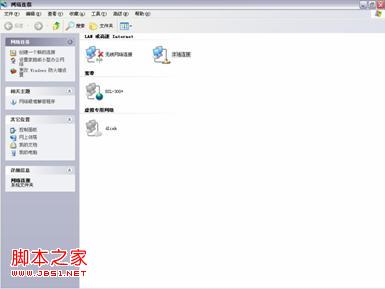

　　(1)計算機桌面上，右鍵單擊“網上鄰居”，選中“屬性”。彈出“網絡連接”窗口。

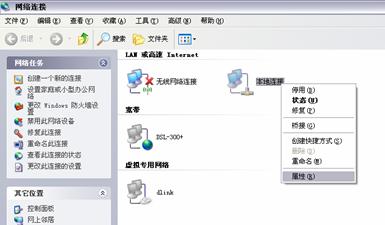

　　(2)右鍵單擊本地連接-屬性

　　(3)在隨后彈出的“本地連接 屬性”對話框中，選擇Internet協議(TCP/IP)，然后點擊下方的屬性按鈕。在隨后打開的窗口里，選擇“自動獲得IP地址”，單擊確定，再回到前一個界面之后點擊關閉。當計算機連接到DI-524M時，計算機即會自動獲得IP地址。

　　設置完計算機之后，當本地連接顯示已連接上時：

　　單擊“開始”→“運行”，在“打開”處敲入cmd，點擊確定。

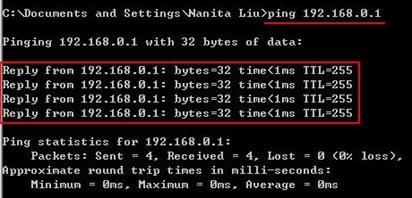

　　進入MS-DOS命令提示符窗口下，鍵入ping 192.168.0.1并回車。

　　如果出現“Reply from 192.168.0.1: bytes=32 time<1ms TTL=64”字樣則說明計算機已經和DI-524M連接成功，可以進行下一步配置。

　　3.DI-524M無線路由器的網絡配置

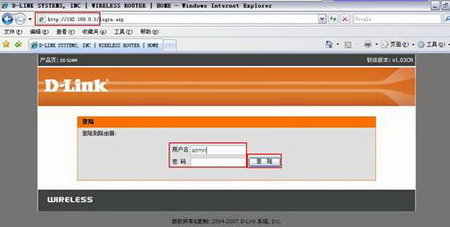

　　打開瀏覽器，在瀏覽器的地址欄鍵入192.168.0.1，點擊Enter鍵進入路由器登錄界面。

　　在出現的登錄界面中，用戶名填寫admin，密碼默認情況下為空，然后點擊登陸進入下面的配置界面。

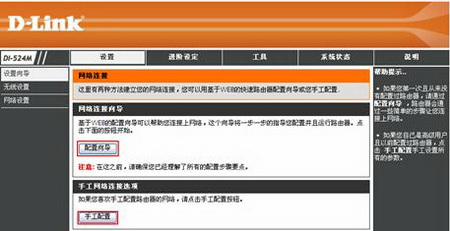

　　從這個界面可以看到，可以通過兩種方法對路由器進行網絡連接的設置：一是使用配置向導，二是使用手動配置。下面針對配置向導的使用進行說明。

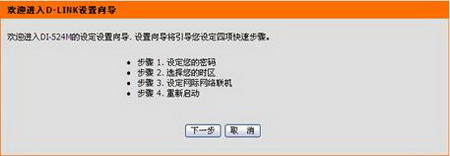

　　點擊配置向導后顯示網絡連接設置的步驟，了解該步驟之后，即可點擊下一步，進行設置。

　　點擊網絡連接向導進行網絡配置。

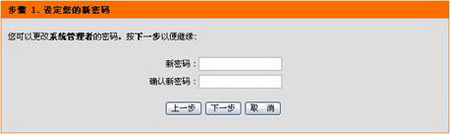

　　點擊下一步之后，在下面的窗口中進行管理密碼的設定。

　　默認狀況下，進入路由器配置界面的管理密碼為空，為了保證該設備的安全，您可以設置一個密碼，以防止別人更改您的路由器的配置。

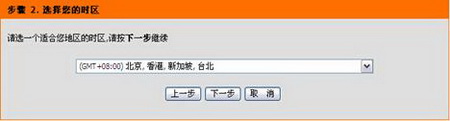

　　中國地區在下拉菜單中選擇GMT+8：00時區，然后單擊下一步，進入網絡連接的設置。

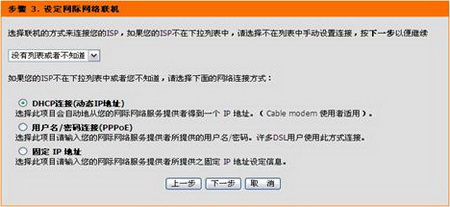

　　總共用三種方式的選擇： DHCP 連接(動態IP地址)、用戶名/密碼 連接(PPPoE方式)、固定IP地址連接方式。默認狀態下為DHCP連接(動態IP地址)。

　　如果您不清楚要選擇何種類型可參考以下類型：

　　A.若您電腦直接接上ADSL或Cable Modem時，不需要做任何連接相關設置即可連至網絡的話，請選擇DHCP連接;

　　B.若您電腦直接接上ADSL Modem時，需要設定ADSL帳戶/密碼后，而且需要進行連接動作后才可以連接至網絡的話，請選擇PPPoE;

　　C.若您電腦直接接上ADSL或Cable Modem時，需要另外指定一個固定的IP地址后才可以連接至網絡的話，請選擇固定IP地址。

　　D.或者與您的網絡服務供應商聯系以獲取網絡連接方式。

　　下面以PPPoE方式為例進行說明。

　　在上一界面中選擇“用戶名/密碼 連接(PPPoE)” ?? PPPoE方式連接

　　點選用戶名/密碼連接，然后單擊下一步。

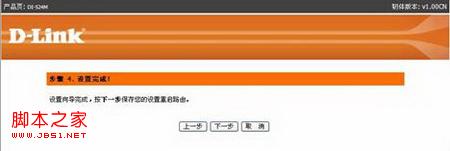

　　系統提示網絡連接已經設置完成，點擊下一步以保存設置并重啟路由器。

　　在系統狀態界面中看到PPPoE已經連接上，且路由器的WAN端也獲取到了由電信部門分配的IP地址信息。

　　至此，按照設置向導所進行的網絡連接部分的配置就已經完成
