極路由2拆解評測的相關文章大家想看嗎?小編帶來了極路由極貳拆解評測,這款千兆雙頻路由器拆開是什么樣子呢?如果你想知道的話就請通過下文了解吧。

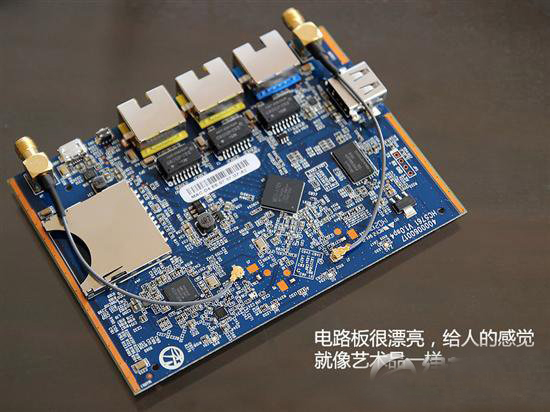

拆掉擋板,PCB就露了出來。
相比于外觀,極貳的PCB很漂亮有木有?寶藍色的PCB外加整潔的走線,看起來賞心悅目。這也很能說明極路由設計師的水平。

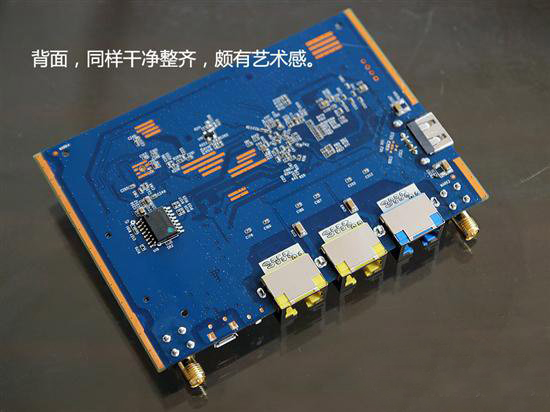

背面也非常干凈,焊點干凈利索,起碼在PCB上,極貳的做工沒得說。
來自聯發科的芯片組。雖說聯發科一直被譽為山寨之友,但是起碼聯發科的這款網絡芯片,在千兆雙頻的領域,還是很有份量的。當初發布的時候,聯發科也說這是世界上體積最小速度最快的網絡處理器。

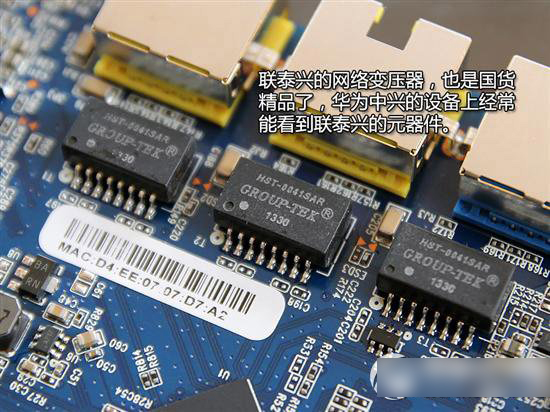

有線網口后面的網絡變壓器,來自國內著名的聯泰興。

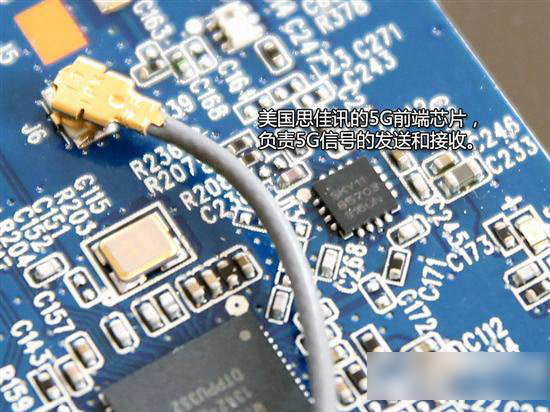

5GHz的前端芯片,用來發送和接收該頻段的數據。不過話說回來,我們雖然看到了極路由內部的做工非常出色,而且在硬件規格上也確實是當前一流。
以上就是極路由2拆解評測的全部內容。
