本小節將制作一幅香水廣告，實例的制作重點在香水瓶實物的刻畫上。首先運用繪制工具、藝術筆和“交互式網格填充”工具制作出香水瓶的外形，然后通過“轉換為位圖”命令、“交互式透明”工具制作出香水瓶的倒影效果，并添加枝葉圖形。最后再綜合使用“交互式填充”工具、“交互式網格填充”工具制作出水珠圖形與裝飾圖形。

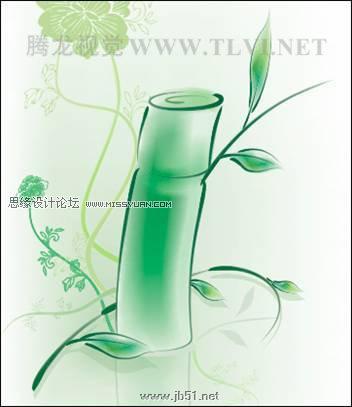

先看看最終效果圖

制作步驟

1.使用交互式網格填充工具制作背景

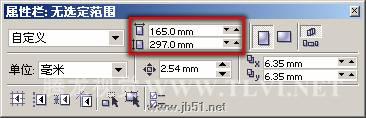

(1)啟動CorelDRAW，新建一個工作文檔，參照圖4-128所示對屬性欄中的參數進行設置，改變紙張的高度。

圖4-128 設置屬性欄

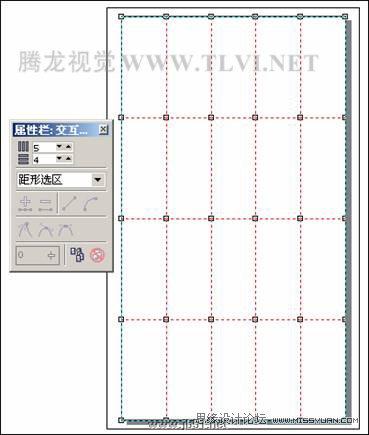

(2)雙擊工具箱中的“矩形”工具，創建一個與頁面大小相等的矩形對象。然后按下鍵取消矩形的選擇狀態，接著使用“交互式網格填充”工具，參照圖4-129所示在屬性欄中設置“網格大小”參數并在矩形上單擊，為矩形添加網格填充效果。

圖4-129 添加網格填充

提示：在這里之所以先取消矩形的選擇狀態，然后再通過設置“交互式網格填充”工具選項參數，對其應用網格填充效果，是因為這樣添加網格對象上的節點將會最少，更有利于圖形的編輯。

(3)使用“交互式網格填充”工具框選所有節點，單擊屬性欄中的“轉換曲線為直線”按鈕，改變節點的屬性。接著參照圖4-130所示調整節點的位置，然后執行“窗口”→“泊塢窗”→“顏色”命令，打開“顏色”泊塢窗。

圖4-130 更改節點屬性和位置

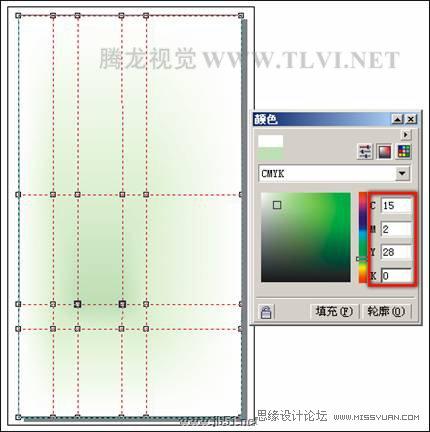

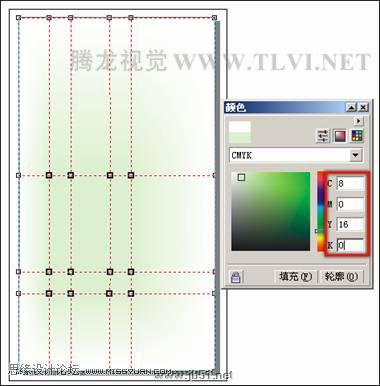

(4)接著使用“交互式網格填充”工具框選如圖4-131所示的節點，并在“顏色”泊塢窗中設置顏色值，單擊“填充”按鈕對所選節點填充顏色。

圖4-131 填充顏色

(5)參照上面的方法，繼續使用“交互式網格填充”工具框選如圖4-132所示的節點，并填充顏色。

圖4-132 為矩形添加網格填充效果

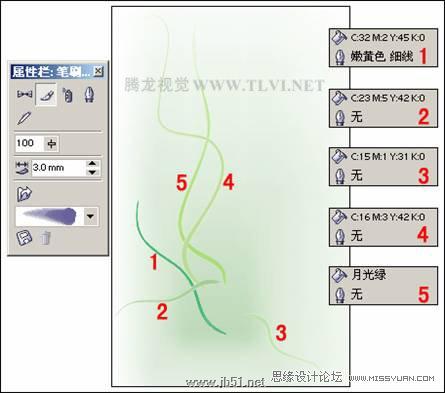

(6)使用工具箱中的“貝塞爾”工具，在頁面中繪制曲線，然后使用“藝術筆”工具，為曲線添加藝術筆樣式效果，并對其填充顏色進行調整，效果如圖4-133所示。

注意：讀者在繪制曲線的時候，要注意所繪曲線起始點和結束點的繪制順序，因為這會影響到所添加藝術筆的效果。

圖4-133 為曲線添加藝術樣式

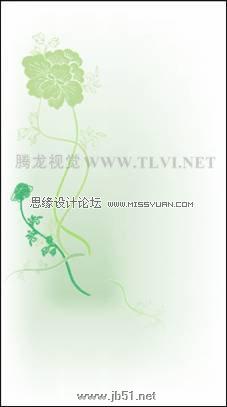

(7)執行“文件”→“導入”命令，將本書附帶光盤/Chapter-04/“插花圖案.cdr”文件導入，并按下鍵取消圖形的群組，然后參照圖4-134所示將相應圖形放置到繪圖頁面中即可。

圖4-134 繪制其他圖形

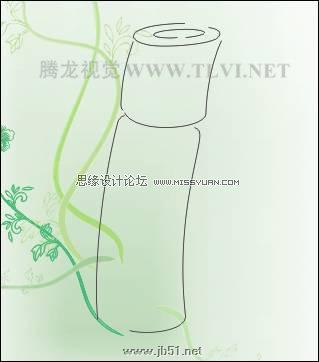

(1)接下來繪制主體圖形，選擇工具箱中的“貝塞爾”工具，在頁面中繪制香水瓶輪廓圖形，如圖4-135所示。讀者也可以將本書附帶光盤/Chapter-04/“香水瓶輪廓圖形.cdr”文件導入使用，并按下鍵取消圖形的群組。

圖4-135 繪制輪廓曲線

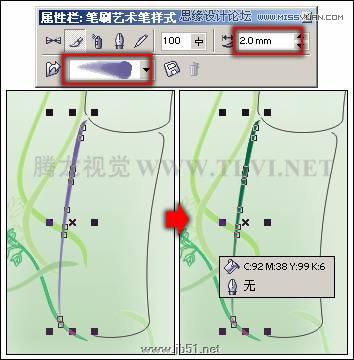

(2)使用“選擇”工具，將繪制的其中一條曲線選中，然后選擇工具箱中的“藝術筆”工具，在屬性中進行設置，為曲線添加藝術樣式效果，并對其填充顏色進行更改，效果如圖4-136所示。

提示：如果在為曲線圖形添加藝術樣式效果后，發現添加的藝術樣式的方向與圖示中的相反，這是由于在繪制曲線時，起始節點的繪制順序不同造成的。我們需要使用“形狀”工具，選擇該曲線，然后單擊屬性欄中的“反轉曲線的方向”按鈕，將曲線方向反轉，這時藝術樣式效果的方向將隨曲線的方向自動反轉過來。

圖4-136 為曲線添加藝術樣式

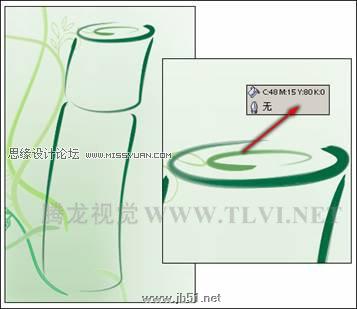

(3)接著使用相同的制作方法，為其他輪廓路徑添加藝術筆樣式效果，并對其填充顏色進行調整，如圖4-137所示。

圖4-137 為其他曲線添加藝術樣式

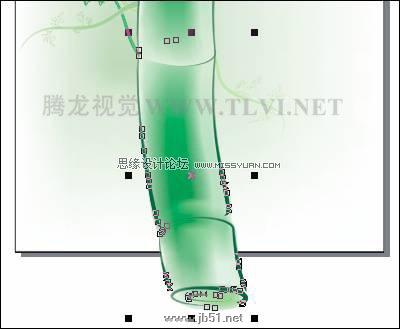

(4)使用“貝塞爾”工具，沿著香水瓶的輪廓繪制曲線路徑，并將其調整到香水瓶輪廓圖形的下側。然后使用“交互式網格填充”工具，為圖形添加網格填充效果，并將其輪廓色設置為無，如圖4-138所示。

提示：由于網格填充功能，填充后沒有一個明確的顏色屬性，所以圖示中沒有出示具體顏色值。讀者可根據圖示效果來把握具體色調。在這里讀者可以直接將本書附帶光盤/Chapter-04/“香水瓶立體圖形.cdr”文件導入使用。

圖4-138 網格填充

(5)使用“選擇”工具，將組成香水瓶的圖形全部選中，按下鍵將其群組，然后按下鍵將其再制，單擊屬性欄中的“鏡像”按鈕，將再制圖形垂直翻轉，并調整圖形的順序和位置，如圖4-139所示。

圖4-139 再制并調整圖形

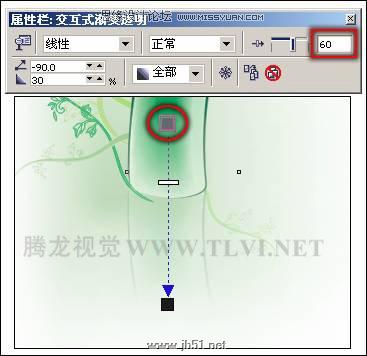

(6)執行“位圖”→“轉換為位圖”命令，保持彈出的“轉換為位圖”對話框為默認設置，單擊“確定”按鈕，將調整后的圖形轉換為位圖圖像。接著使用“交互式透明”工具，再對位圖圖像添加線性透明效果，制作出香水瓶的倒影效果，如圖4-140所示。

圖4-140 制作倒影

(7)參照前面繪制香水瓶圖形的方法，在頁面中制作出裝飾枝葉圖形，如圖4-141所示。在這里讀者也可以直接將本書附帶光盤/Chapter-04/“裝飾枝葉.cdr”文件導入使用。

圖4-141 制作其他圖形

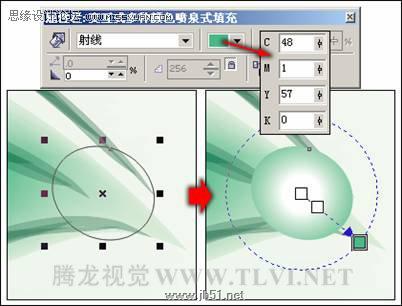

(1)接下來制作水珠圖形。使用“橢圓”工具，在頁面中繪制橢圓形，然后為其填充漸變色，輪廓色設置為無，如圖4-142所示。

圖4-142 繪制橢圓形

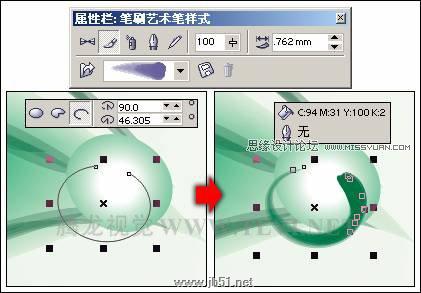

(2)使用“橢圓”工具，在橢圓圖形上繪制弧形，然后為其添加藝術筆樣式效果，如圖4-143所示。

圖4-143 設置藝術樣式

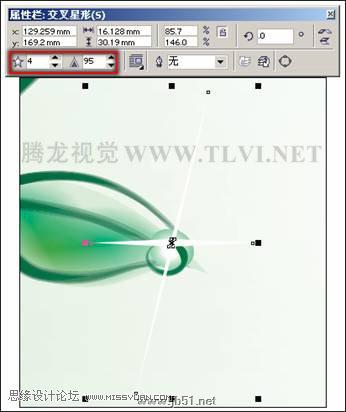

(3)使用“星形”工具，繪制星形，然后將星形填充為白色，輪廓色設置為無。接著對星形的斜切角度進行調整，制作出閃光效果，如圖4-144所示。

圖4-144 繪制閃光圖形

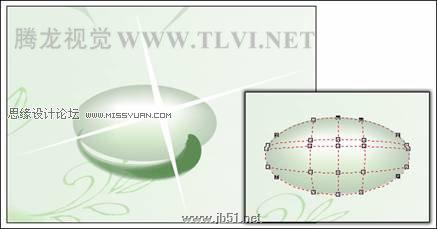

(4)通過創建網格填充圖形的方法，制作出如圖4-145所示的圖形效果，然后繪制出圖形的暗部和高光圖形，制作出香水瓶子下面的水珠圖形。

圖4-145 制作水珠圖形

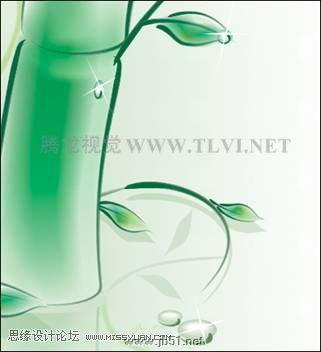

(5)接著將制作的兩個水珠圖形復制，并分別對其進行調整，效果如圖4-146所示。

圖4-146 復制出其他兩個水珠圖形

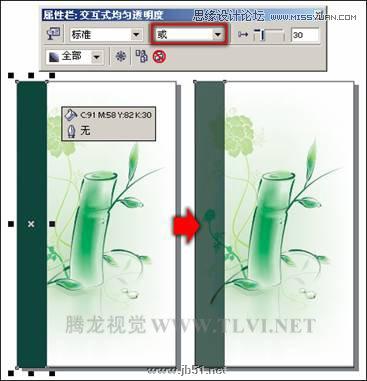

(6)在頁面的左側繪制一個矩形圖形，然后使用“交互式透明”工具，為矩形添加透明效果，如圖4-147所示。

圖4-147 繪制矩形

(7)最后在頁面中添加其他相關的文字信息和裝飾圖形，完成實例的制作，如圖4-148所示。如果讀者在制作過程中遇到什么問題，可打開本書附帶光盤/Chapter-04/“香水廣告.cdr”文件進行查看。

圖4-148 完成效果
