使用“交互式網格填充”工具可以創建出變化豐富的漸變填充效果。例如蘋果、花瓣、樹葉等圖形，我們都可以通過使用該工具輕松實現。需注意的是網格填充只能應用于封閉對象或單條路徑。接下來將通過實例的操作，從而使用讀者掌握“交互式網格填充”工具的使用方法和操作技巧。

(1)啟動CorelDRAW，新建一個工作文檔，單擊屬性欄中的“橫向”按鈕，將頁面橫向擺放，其他參數保持默認設置。

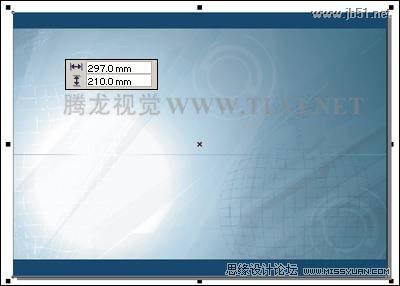

(2)執行“文件”→“導入”命令，導入本書附帶光盤/Chapter-04/“背景2.jpg”文件，然后調整圖片的大小和位置，使其與頁面對齊，如圖4-110所示。

圖4-110 導入素材圖片

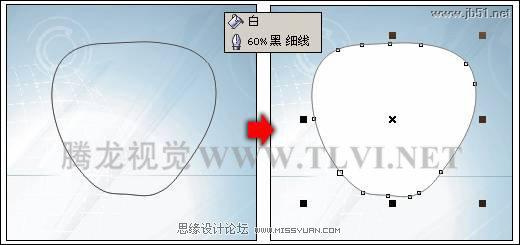

(3)選擇工具箱中的“貝塞爾”工具，在頁面中繪制出蘋果圖形的輪廓路徑，然后將其填充色設置為白色，輪廓色設置為60%黑色，如圖4-111所示。

(4)讀者也可以通過執行“文件”→“導入”命令，導入本書附帶光盤/Chapter-04/“蘋果外形輪廓.cdr”文件。并將其放置到繪圖頁面中相應的位置。

圖4-111 繪制蘋果輪廓圖形

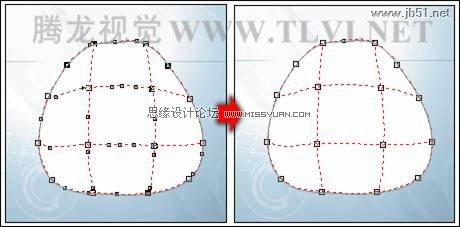

(5)確定蘋果輪廓圖形的選擇狀態，然后選擇工具箱中的“交互式網格填充”工具，這時蘋果圖形上將出現帶有節點的網格線，選擇多余的節點，按下鍵將其刪除，從而使網格更加平滑且更利于之后的編輯操作，如圖4-112所示。

提示：將鼠標指針放置在網格線上會變成“形狀”工具圖標，讀者可以像編輯普通曲線那樣對網格線進行編輯。合理地控制節點數量不僅可以達到理想的畫面效果，還可以避免在對其調整時由于網格及節點數量過多帶來的諸多不便。

圖4-112 刪除多余節點

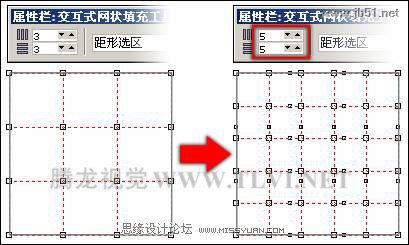

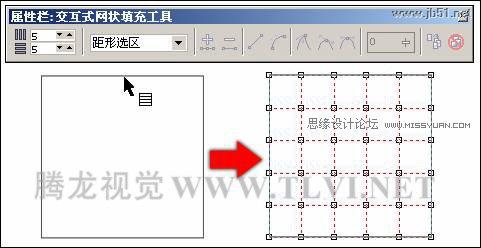

技巧：在使用“交互式網格填充”工具選擇對象之前，讀者可在其屬性欄中，設置其“網格大小”參數，然后再選擇需要應用網格填充的對象。這樣添加網格對象上的節點將會最少。更有利于編輯操作。如圖4-113所示。展示了設置網格大小后再選擇對象的效果。圖4-114所示，展示了選擇對象后再設置網格大小的效果。

圖4-113 展示了設置網格大小后再選擇對象的效果

圖4-114 展示了選擇對象后再設置網格大小的效果

(6)執行“窗口”→“泊塢窗”→“顏色”命令，打開“顏色”泊塢窗。使用“交互式網格填充”工具，將網格上的所有節點框選，在“顏色”泊塢窗中設置一種顏色，然后單擊“填充”按鈕，對網格進行填充，如圖4-115所示。

圖4-115 為整個網格填充顏色

(7)接下來參照圖4-116所示選中網格線上的一個節點，然后在窗口右側的調色板中的“白”色塊上單擊，為選中的節點填充白色，制作出圖形的高光。

圖4-116 為節點填充白色

技巧：在對網格填充對象填充顏色時，讀者可根據以下三種常用的方法，對其節點或網格填充顏色。達到事半功倍的效果。

方法一：選擇網格填充對象上的節點或網格，然后在屏幕右側的調色板中單擊色塊。從而對其節點或網格填充顏色。如圖4-117所示。

圖4-117 單擊調色板中的顏色為節點或網格填充顏色

方法二：保持網格填充對象的選擇狀態。使用“交互式網格填充”工具，在屏幕右側的調色板中單擊并拖動色塊到節點或網格上，然后釋放鼠標，從而快速為網格填充對象上的節點或網格填充顏色。如圖4-118所示。

圖4-118 拖動調色板中的色塊為節點或網格填充顏色

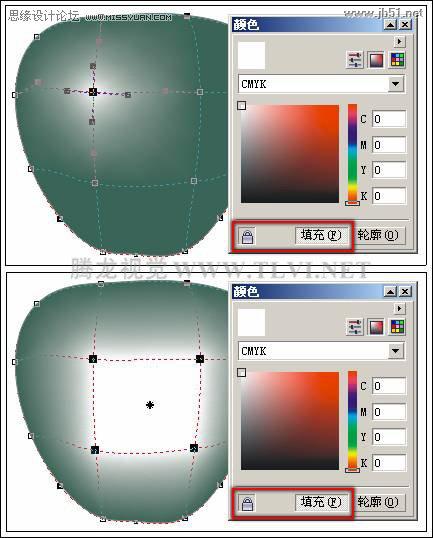

方法三：選擇網格填充對象上的節點或網格，在顏色泊塢窗內設置顏色并單擊“填充”按鈕，從而為網格填充對象上的節點或網格填充顏色。讀者在使用該方法填充顏色時，可以在其泊塢窗內單擊“鎖定”按鈕，將“填充”鎖定。這樣在調整顏色的同時，網格填充對象上節點或網格的填充色也隨之變化。如圖4-119所示。

圖4-119 設置“顏色”泊塢窗為節點或網格填充顏色

(8)使用“交互式網格填充”工具，在網格橫向虛線的相應位置雙擊，可添加一排縱向節點，然后參照前面為節點或網格填充顏色的方法，對所選節點進行顏色填充，效果如圖4-120所示。

提示：在對網格填充對象添加節點后，由于受周圍節點的影響會產生多余的節點，讀者可將其選中并刪除。

圖4-120 添加節點并填充顏色

(9)接下來再使用“交互式網格填充”工具，在其中一個網格上單擊，將其選中，然后再參照圖4-121所示對網格進行填充。

圖4-121 對單個網格進行填充

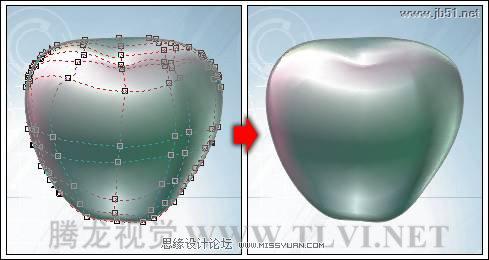

(10)參照前面添加節點，并分別對節點或網格填充顏色的方法，在蘋果圖形上依次添加節點，并對節點進行編輯，然后再填充顏色，制作出如圖4-122所示的金屬立體蘋果圖形。

(11)讀者也可以通過執行“文件”→“導入”命令，導入本書附帶光盤/Chapter-04/“金屬蘋果圖形.cdr”文件。并將其放置到繪圖頁面中相應的位置。

技巧：在對對象添加網格填充時，應盡量符合其形體的轉折，這樣編輯出的網格填充對象，才會更具立體效果。在對網格填充對象完成編輯后，讀者可以在其屬性欄中，設置“網格大小”參數添加網格的數量，從而使網格上的顏色過渡更為光滑、細滑。

圖4-122 制作金屬蘋果效果

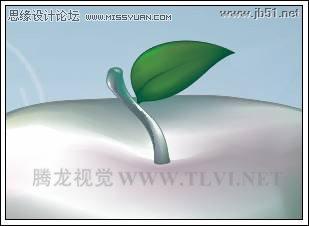

(12)參照使用“交互式網格填充”工具，制作金屬蘋果圖形的方法，再制作出蘋果上方的蘋果莖圖形和葉子圖形，如圖4-123所示。

(13)讀者也可以通過執行“文件”→“導入”命令，導入本書附帶光盤/Chapter-04/“蘋果莖和葉子圖形.cdr”文件。并將其放置到繪圖頁面中相應的位置。

圖4-123 導入光盤文件

(14)接著再次執行“文件”→“導入”命令，導入本書附帶光盤/Chapter-04/“高光及陰影圖形.cdr”文件。接著按下鍵盤上的鍵，取消圖形群組，然后將其放置到繪圖頁面中相應的位置并調整圖形順序。效果如圖4-124所示。

圖4-124 導入光盤文件

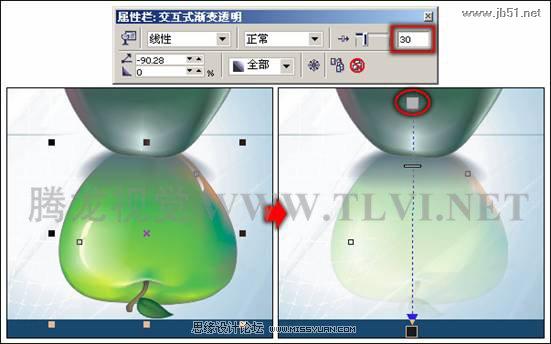

(15)參照前面制作金屬蘋果的方法，在頁面中制作出金屬蘋果的倒影圖形。在這里讀者也可以將本書附帶光盤/Chapter-04/“蘋果圖形.cdr”文件導入。并調整圖形的位置、方向和順序。然后使用“交互式透明”工具，為其添加透明效果。如圖4-125所示。

圖4-125 制作蘋果倒影圖形

(16)接下來為畫面添加裝飾圖形。讀者可以通過執行“文件”→“導入”命令，導入本書附帶光盤/Chapter-04/“水珠裝飾圖形.cdr”文件。接著按下鍵盤上的鍵，取消圖形群組并將其放置到繪圖頁面中相應的位置。如圖4-126所示。

圖4-126 導入水珠裝飾圖形

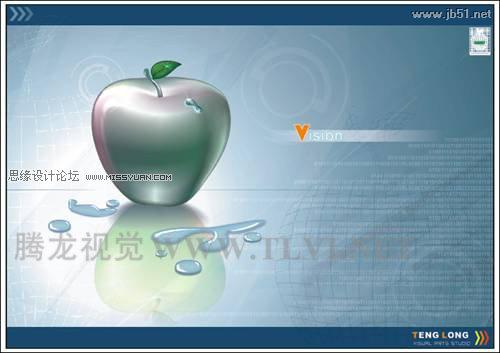

(17)最后在頁面中添加相關的文字信息和裝飾圖形，完成實例的制作，如圖4-127所示。如果讀者在制作過程中遇到什么問題，可打開本書附帶光盤/Chapter-04/“金屬蘋果.cdr”文件進行查看。

圖4-127 完成效果
