　　用AutoCAD畫一幅黑白線條平面圖，不能直觀地反映室內設計意圖（這樣的圖只適用于設計院、建筑施工公司、監理公司等的專業技術人員）。咱們如果換一種設計辦法，用彩色平面布置圖來表現，就既能讓人一目了然，又具有表現力與感染力。其實設計一幅這樣的彩色戶型圖并不難，不外乎有如下幾種方法。

　　1、先用矢量軟件繪制，再轉換為像素圖形（AutoCAD→Corel DRAW→Photoshop）。
　　2、直接用矢量軟件設計（Corel DRAW或FreeHand）。
　　3、用三維軟件建模→材質→燈光→渲染二維平面（3DSMAX或MAYA）。

　　現在我們談談如何用Corel DRAW畫一幅漂亮的彩色平面圖。用Corel DRAW來畫圖既簡單快捷，又便于修改，對電腦硬件配置要求也不高（Pentium90以上，32MB內存），軟件從Corel DRAW 5到Corel DRAW 11的版本都可以，畫一幅彩色戶型圖僅用幾個很簡單的菜單命令。

　　一、創建墻基線

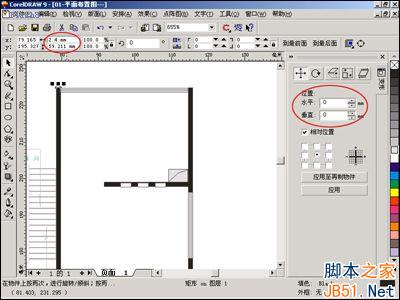

　　在Corel DRAW中，用矩形工具畫出墻基線、立柱、橫梁，用“安排→變形→大小”命令，按比例改變尺寸大小，墻厚為1/2墻(12cm)、1.8墻(18cm)、2.4墻(24cm)，室內開間為墻長度（矩形長度）。直接在輸入框內輸入參數(圖1)。用鼠標左鍵在色盤點選需要填充的彩色（一般墻基線為黑色）。選中需要復制的對象（墻基線、立柱、橫梁），按鍵盤上的“+”號復制一個物體對象。用“安排→變形→位置”命令，改變墻基線的距離和位置即室內開間（常規為2.2m、2.4m、3.3m、3.6m、4.2m、）。用“安排→變形→旋轉”命令，改變墻基線的角度和方向。

圖1

　　二、安裝門窗

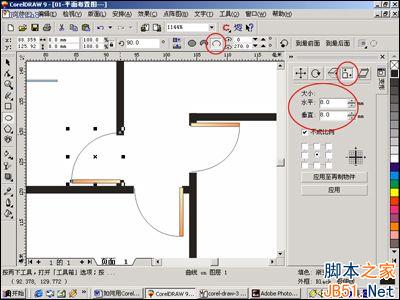

　　用矩形工具畫出門扇的寬度(600mm'900mm)和門扇的厚度（40mm'50mm），用橢圓形工具畫1/4圓，畫出門扇的開啟方向(圖2)，將矩形和圓弧群組插入需要安裝木門的位置。窗的畫法就是用矩形工具畫兩個長度一樣（常規為0.6m、0.9m、1.2m、1.5m、1.8m、2.0m），寬度不一樣的矩形，填充白色，將兩個矩形群組插入需要裝窗的位置。

圖2

　　三、地面鋪貼

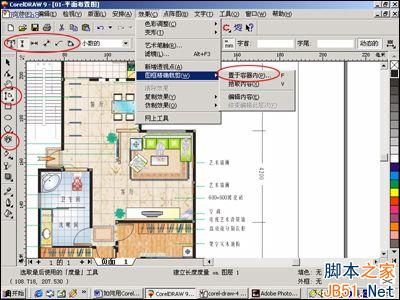

　　畫出客廳、臥室、廚房、衛生間等功能區域的封閉曲線（地面），或用矩形工具畫矩形，用“安排→轉換為曲線”命令，將矩形轉換為曲線，用加點的方式改變異形幾何圖形的房間地面，用“效果→圖框精確裁剪→置于容器內”命令，置入圖像文件格式的文件圖塊（如大理石、地磚、木地板、地毯等紋理）(圖3)

圖3

　　四、布置家具

　　打開平時收集或繪制的彩色平面布置圖塊（諸如沙發、茶幾、床、柜、桌、椅、潔具、廚具、植物、電器之類）。也可以像方法一那樣，將AutoCAD中的DWG文件格式圖塊轉入到Corel DRAW中填色，并保存為CDR文件格式圖塊，以備調用。用“安排→排列”命令，改變對象物體的前后上下順序關系。用“安排→對齊與分布”命令，改變對象物體的左右上下排列對齊關系。

　　五、標注設計說明

　　用美術文字工具標注設計說明和功能區域(圖3)。

　　六、.標注平面尺寸

　　用度量工具標注平面圖形尺寸(圖3)。

　　七、打印輸出

　　最后點“文件→打印菜單”命令，設置打印幅面（A0-A4或自定義）和打印方向（橫向或豎向），至此一幅漂亮的彩色戶型圖就大功告成(圖4)。如果用菜單命令“文件→輸出”文件類型為TIF圖像文件，可以在Photoshop中潤飾，并大幅面寫真噴繪，亦可印刷樓盤銷售宣傳單。
