在CorelDRAW中我們可以借用其中的立體化功能為一些圖象創建逼真的三維透視效果，而若能在此基礎上，順著該三維圖象的透視效果為其再添加相應的底、側面及投影的話，則能使該三維圖象的呈現更加逼真的效果！而且該方法特別適合用于商品的外包裝設計。因此在本例教材中，我們將通過繪制一個金魚飼料的包裝盒來學習一下如何在CorelDRAW立體化的功能幫助下使該包裝盒呈現三維立體感。啟動CorelDRAW，并新建一個文件。為了使接下來的繪圖當中能更加方便地為對象填充各種色彩，我們先點擊菜單“窗口——泊塢窗——顏色”命令，調出“調色板”泊塢窗，并在色彩類型里選擇RGB。如圖01。

 圖01

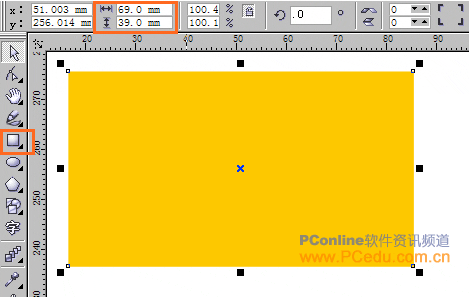

 　　我們先來繪制這個包裝盒的正面。點選工具欄上的“矩形工具”  并在工作區里先隨意畫一個矩形，然后在該矩形的屬性欄里設置該矩形的寬高分別為69和39毫米。接著在“調色板”泊塢窗里設置該矩形的填充色RGB數值為：Ｒ＝246、Ｇ＝189、Ｂ＝０。再用右鍵單擊顏色欄最上方的無色按鈕  ，取消其輪廓線顏色。效果如圖02。

圖02

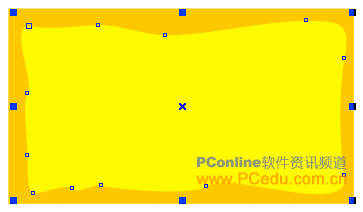

 　　點選“手繪工具”  ，并在其屬性框欄里將“手繪平滑”的數值設置為100后，在這個矩形的內部沿著四邊隨意畫一個外形不太規則的波浪線圈，以模似水波效果。然后在“調色板”泊塢窗中為該對象設置填充色，RGB數值為：Ｒ＝255、Ｇ＝245、Ｂ＝０。再用右鍵單擊顏色欄最上方的無色按鈕  ，取消其輪廓線顏色，如圖03。

圖03

　　下面我們來繪制一條金魚。先在工具欄中選擇“藝術筆工具”  ，然后在其屬性欄中選擇“噴罐”模式，如圖04。

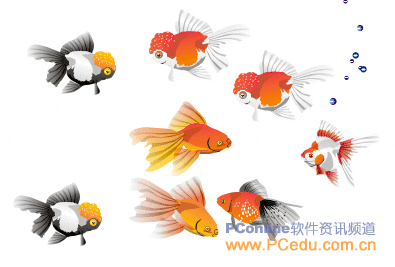

圖04在該模式屬性框的“噴涂列表文件列表”里選擇“goldfish”項，也就是“金魚”的意思。然后在工作區中隨意涂畫，此時會看到各種金魚的圖案被當做畫筆一般，順著路徑的方向分布著。繪制的路線越長、越多，出現的金魚數量和種類也就越多。如圖05

圖05

　　由于是矢量繪圖，因此我們也不必在意這些金魚圖象的大小。在這些金魚當中選出你認為最漂亮的兩條出來，然后將其它的藝術筆金魚路徑刪掉。但在多數情況下，我們所選擇的金魚都會與其它不想要的金魚屬于同一藝術筆路徑，如圖06中的兩條金魚就屬于同一條藝術筆路徑。

圖06

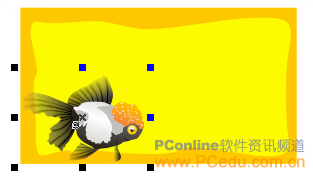

　　假設我們選中的是這條白色金魚的話，就要把它從中給分離出來。先點擊菜單“排列——拆分藝術筆群組”命令，將金魚和氣泡的圖案從藝術筆刷中分離出來。但分離出來圖案仍是群組對象，因此我們要再點擊菜單“排列——取消群組”命令。此時，我們就可以將這條白色金魚從整個圖案中單獨選取出來了。而剩余的金魚及氣泡圖案則進行刪除。把這條金魚進行適當的縮放后，移動至包裝盒的左下角位置，如圖07。

圖07

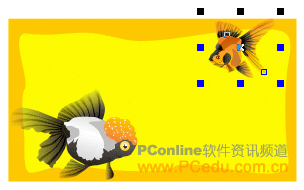

　　用同樣的方法，我們再選出一條金魚，將它獨立分離出來后，進行適當的縮小，然后放置在包裝盒的右上角位置，如圖08。

圖08

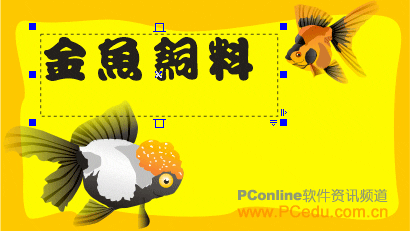

　　使用“文本工具”  在包裝盒上拉出一個文字輸入區，從中輸入如“金魚飼料”的字樣。然后在該文字對象處于選中的狀態下，在文本屬性框里為該文字選擇一種字體，在這里我選擇的是“漢鼎繁勘亭”，字號為24，沒有安裝該字體的朋友可以選用其它字體代替。

圖09在文字對象上點擊鼠標右鍵，并從彈出菜單中選擇“轉換為曲線”命令。此時，該文字對象就被轉成普通的路徑對象，就不能再用文本工具對其進行編輯了。所以在使用這一步的操作時一定要在確定文字的輸入及設置沒有問題后再進行。

　　此時包裝盒的右下位置上還比較空白，我們可以考慮在這里畫些水草類的植被進行填充。而藝術筆刷中的植物圖案又再次成為我們創作的好素材。因此我們點選“藝術筆工具”  后，依舊選擇“噴罐”模式。然后在該模式屬性框的“噴涂列表文件列表”里選擇“shamrocks”項，大意是三葉草。接著在工作區里畫上一個較簡短的路徑就夠了，不必太多。效果如圖10。

圖10

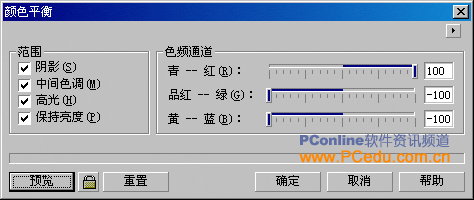

　　通過菜單“排列——拆分藝術筆群組”命令，將該三葉草圖案從藝術筆刷中分離出來。接著再點擊菜單“效果——調整——色彩平衡”命令啟動“色彩平衡”的設置窗口。然后按圖11中的設置參數對該三葉草圖案進行色彩調整。使該三葉草的圖案色彩能夠與包裝盒的主色調相協調。

圖11

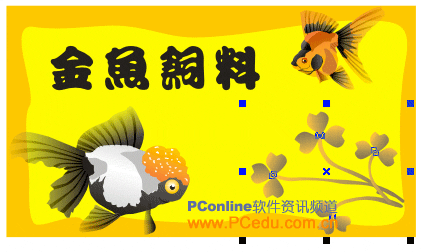

　　完成后再把該三葉草圖案進行適當的縮放并放置在包裝盒的右下位置上。如圖12。

圖12

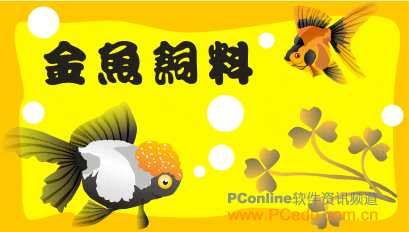

　　為了使整個包裝盒能夠更顯金魚的活動氣氛，我們可以用“橢圓工具”  在按住Ctrl鍵不放的情況下，在包裝盒上繪制一些大小不一的白色圓形氣泡。然后用鼠標右鍵單擊顏色欄最上方的無色按鈕  ，取消這些小氣泡的輪廓線顏色，如圖13。

圖13

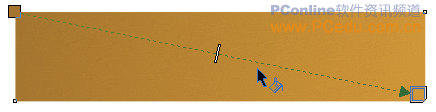

　　將這個包裝盒的所有對象同時進行框選，再點擊菜單“排列——群組”命令，把它合成一個組合對象后，這個包裝盒正面的繪制作就算完成了。接下來，我們再來繪制該包裝盒的底部。因為只有當其底部和側面的圖象都繪制作完成后，才能將其拼裝成一個完整的立體包裝盒。使用“矩形工具”  在工作區的空白處先隨意繪制一個矩形對象，然后在該對象的屬性欄中設置其寬高分別為69和15毫米。接著在工具欄的最下方選擇“交互式填充工具”  ，從矩形的左上角開始至右下角的方向進行拖動，為該對象使用線性的漸變填充。此時我們可以在對象上看到有一個用虛線連接的顏色漸變控制手柄，通過調整該手柄的長度和方向，可以很方便地改變線性漸變的填充范圍及角度。我們在“調色板” 泊塢窗里設置該控制手柄的起點顏色為：Ｒ＝154、Ｇ＝112、Ｂ＝43。終點顏色的RGB數值為：Ｒ＝200、Ｇ＝147、Ｂ＝60。再用右鍵單擊顏色欄最上方的無色按鈕  ，取消其輪廓線顏色。效果如圖14。

圖14

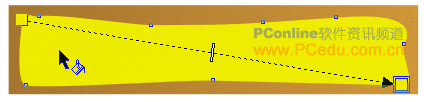

　　和繪制包裝盒正面時的方法有點相似，也是選擇“手繪工具”  在這個矩形對象的內部沿著四邊隨意畫一個外形不太規則的波浪線圈。然后使用“交互式填充工具”  在該對象上由左上角至右下角進行拖動，為其填充一個線性的漸變效果。在“調色板”泊塢窗中設置這個對象的顏色漸變控制手柄的起點顏色為：Ｒ＝253、Ｇ＝250、Ｂ＝０。終點顏色的RGB數值為：Ｒ＝255、Ｇ＝253、Ｂ＝47。再用右鍵單擊顏色欄最上方的無色按鈕  ，取消其輪廓線顏色。效果如圖15。

圖15

　　采用我們前面已使用過的方法，將一條金魚從藝術筆刷路徑中獨立分離出來，經適當的縮放后把它放置在包裝盒底部的右邊，如圖16。

圖16

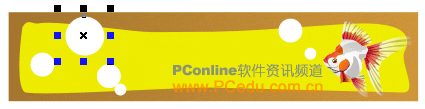

　　從工具欄里點擊“橢圓工具”  ，在按住Ctrl鍵不放的情況下，為這個包裝盒的底部圖象上隨意添加一些大小不一的白色小氣泡。然后用鼠標右鍵單擊顏色欄最上方的無色按鈕  ，取消這些小氣泡的輪廓線顏色，如圖17。

圖17

　　將組成包裝盒底部的這些對象同時進行框選后，通過菜單“排列——群組”命令進行組合。從而完成了包裝盒底部的繪制。

　　下面，我們來繪制這個包裝盒的側面。同樣是先用“矩形工具”  在工作區中隨意畫一個矩形，然后通過屬性框，將該矩形的寬高分別設置為15和39毫米。再用“交互式漸變工具”  從該矩形的左上角開始至右下角拉出一條線性漸變的顏色控制手柄。然后在“調色板” 泊塢窗里設置該漸變手柄的起點色的RGB數值為：Ｒ＝126、Ｇ＝86、Ｂ＝45，終點色的RGB數值則為：Ｒ＝189、Ｇ＝131、Ｂ＝71。最后別忘了用鼠標右鍵單擊顏色欄最上方的無色按鈕  ，以取消該對象的輪廓線顏色。效果如圖18。

圖18使用“手繪工具”  在該矩形對象的內部繪制一個不規則的波浪線圈，然后用“交互式漸變工具”  從左上角至右下角位置開始拖動，為其進行線性填充。起點顏色的數值為：Ｒ＝208、Ｇ＝203、Ｂ＝0，終點顏色的數值為：Ｒ＝235、Ｇ＝230、Ｂ＝0。再用鼠標右鍵單擊顏色欄最上方的無色按鈕  ，效果如圖19。

圖19

　　因為這個包裝盒的則面比較小，因此我們也就不打算在上面再添加金魚圖案了，只用“橢圓工具”  在上面畫些大小不一的白色氣泡作為點綴就可以了。完成后也將這些對象同時進行框選，然后使用菜單欄上的“排列——群組”命令將其組合進來。如圖20。

圖20

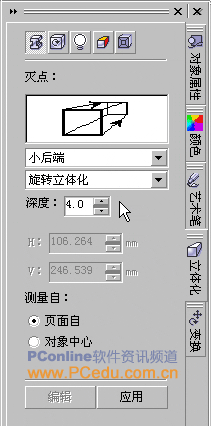

　　現在，組成這個包裝盒的正面、底部及側面的圖案都繪制完成了，下面將要做的就是借用軟件自帶的立體化功能將這三個組合對象進行有機地拼裝起來。我們先點選擊這個包裝盒的正面圖案，然后點擊菜單欄上的“窗口——泊塢窗——立體化”命令，從而啟動“立體化”泊塢窗。我們在該窗口的“立體化相機”選項當中先點擊位于左下角的“編輯”按鈕，然后在“立體化類型”選項中選擇“小后端”，深度則設置為4，完成后要記得點擊“應用”按鈕，如圖21。

圖21

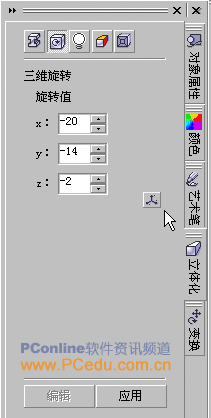

　　接著再切換到“立體化旋轉”選項當中，為這個包裝盒設置三維旋轉效果。先點擊“編輯”按鈕后，選擇數值三維旋轉模式，旋轉值設置為“Ｘ＝-20?。伲?14　Ｚ＝-2”，完成后點擊“應用”按鈕。如圖22。

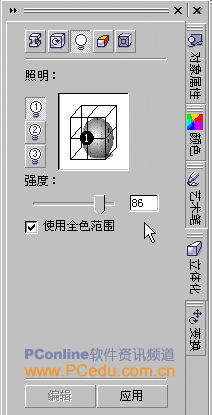

圖22我們再切換到“立體化光源”選項，進行光源點的設置。點擊“編輯”按鈕后，在照明設置區里為立體化對象添加一個光源，并設置該光源的強度為86。如圖23。

圖23

　　經過以上的設置后，此時該包裝盒的正面圖象已明顯地呈現出一個正立方體的外形，只是在其底部和右側面還缺少相應的圖案補充而已。如圖24。

圖24

　　按住Shift鍵不放，通過點選的方式，將包裝盒的底部和側面這兩組對象同時選中，然后點擊菜單“排列——順序——到前部”命令，使這兩個組合對象位于所有對象層的最上端。

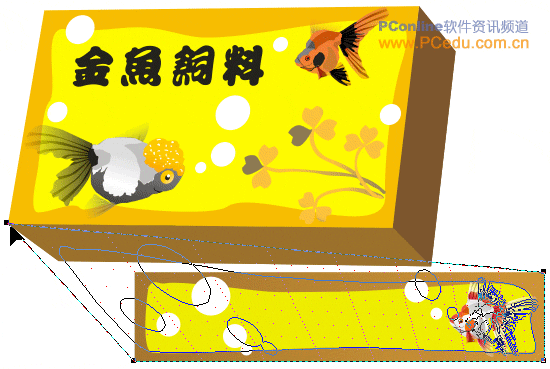

　　把包裝盒的底部對象移到立方體對象的旁邊，接著點擊菜單欄上的“效果——添加透視點”選項，為這個底部對象添加透視點功能。然后用鼠標拖拽的方式，將這底部對象上的四個角依次拖拽到這個立方體底部的四個頂角上，如圖25。

圖25

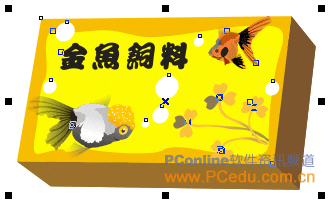

　　用同樣的方法，先為包裝盒側面的組合對象添加透視點的功能后，也用鼠標依次將其四個邊角拖拽到立方體上側面的四個頂角上，如圖26。

圖26

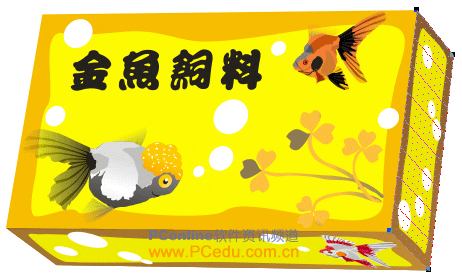

　　就這樣，一個具有三維立體感的包裝盒也就繪制完成了，使用相同的設置功能，我們還可以為這個包裝盒換一種透視角度，并嘗試為其添加一個投影效果，如圖27。

圖27

　　所謂舉一反三，我們同樣可以借用CorelDRAW中的這種立體化功能設計一些有立體感的圓柱形包裝盒，如圖28。

圖28

　　教程的最后還要再提醒大家的就是，在為對象或組合對象使用這種立體化功能的時候，如果這些對象或組合對象當中包含有文本對象、藝術筆刷路徑和使用了“圖框精確裁減”功能的對象時，則無法或不能完整地使用該立體化功能。所以在本例教程當中，必需先將文本對象轉成路徑對象，而藝術筆刷路徑則需進行“拆分藝術筆群組”的操作。
