本教程是向大家介紹利用CorelDRAW繪制歐洲古典建筑風格的街道場景畫面過程，雖然畫面看起來比較復雜，但通過靈活、合理的運用交互式工具可以使繪制的過程變得輕松容易。合理的利用透視關系，在畫面中可以制作出延展的縱深感。教程介紹地很詳細，很實用，希望對大家有所幫助。

如圖3-50所示，為本實例的完成效果。

圖3-50 本實例完成效果

3.3.1 技術提示

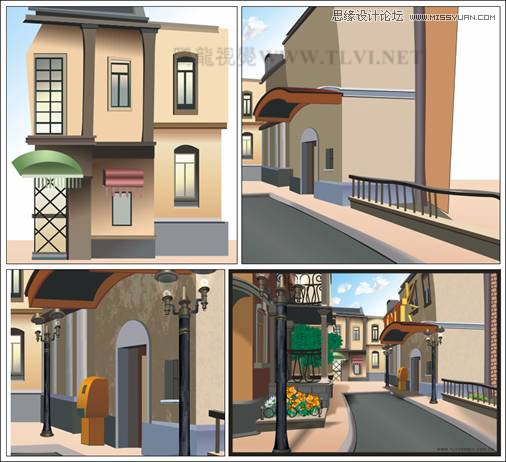

畫面中建筑物較多，正確的把握透視關系非常重要，在繪制過程中可以借助輔助線來確認和校正透視角度。由于該實例需要重復繪制大量的路徑圖形，圖形的顏色填充也相對簡單，為了節省讀者的學習時間，所以一些相對簡單機械的操作在書中將簡略講述，某些操作可以直接導入光盤素材文件進行實例制作。如圖3-51所示，為本實例的制作流程。

圖3-51 本實例制作流程

3.3.2 制作步驟：繪制地面與天空背景

(1)啟動CorelDRAW，新建一個空白文檔，參照圖3-52所示設置文檔屬性。

圖3-52 設置文檔屬性

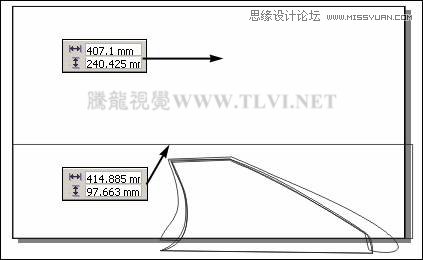

(2)選擇工具箱中的“矩形”工具，配合使用“貝塞爾”工具，在視圖中繪制天空和路面的輪廓圖形，如圖3-53所示。讀者也可以執行“文件”→“導入”命令，導入本書附帶光盤/Chapter-03/“路面輪廓.cdr”文件，將其放到頁面中。

圖3-53 繪制天空和路面輪廓

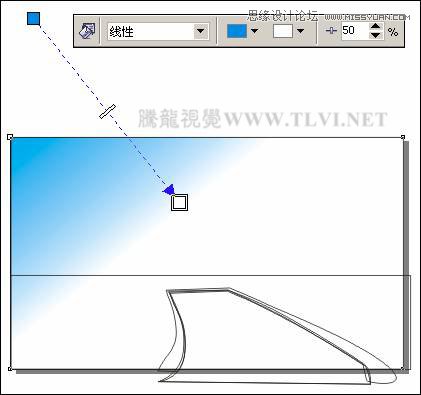

(3)選擇如圖3-54所示的矩形，選擇工具箱中的“交互式填充”工具為其填充從青色到白色的漸變填充，作為天空圖形。

圖3-54 填充天空

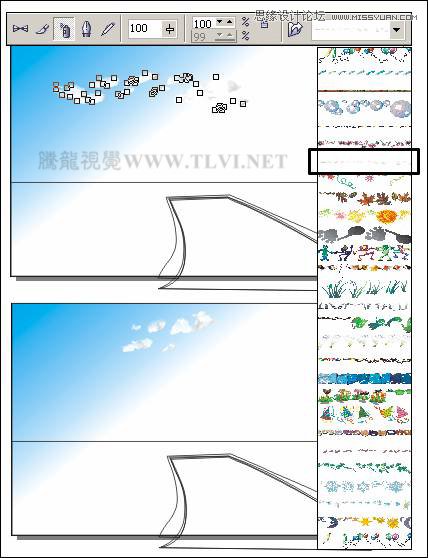

(4)選擇工具箱中的“藝術筆”工具，參照圖3-55所示設置屬性欄，然后在視圖中噴涂圖案，依次按下、鍵拆分藝術樣式并取消組合，將拆分出的路徑和多余圖形刪除。

圖3-55 噴涂圖案并拆分調整

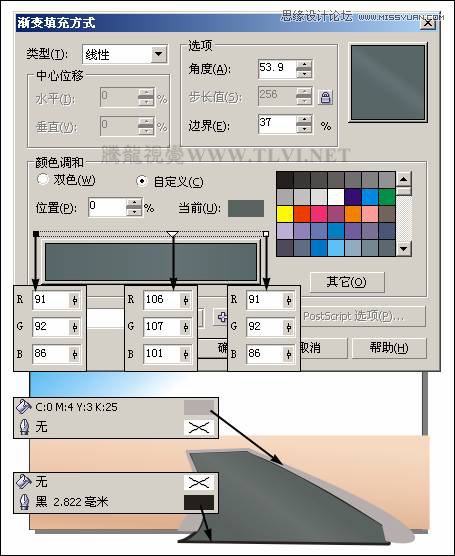

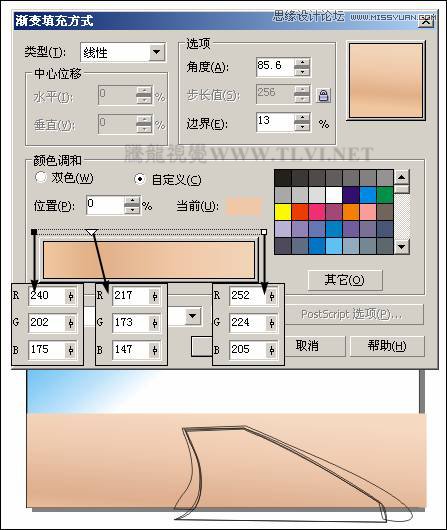

(5)使用“挑選”工具依次選擇路面和街道圖形，然后選擇工具箱中的“填充”工具，在彈出的工具條中單擊“漸變填充”工具按鈕，在彈出的對話框中進行設置，對路邊和街道填充顏色，如圖3-56、3-57所示。

圖3-56 對路面填充漸變

圖3-57 對街道填充漸變

3.3.3 制作步驟：繪制建筑

(6)選擇工具箱中的“矩形”工具，配合使用“貝塞爾”工具，在視圖相應位置繪制房子的輪廓圖形，如圖3-58所示。

圖3-58 繪制作房子輪廓圖形

(7)另外讀者可以將本書附帶光盤/Chapter-03/“街道建筑輪廓.cdr”文件導入，將其放置于頁面空白處，并取消圖形群組，然后復制相應的圖形至繪圖頁面中即可。在后面的制作過程中，讀者也可以使用該步驟中導入的圖形，更快捷地完成圖形的效果。

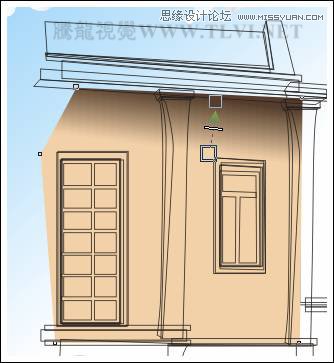

(8)使用“挑選”工具選擇房子的一個墻面，然后使用“交互式填充”工具，參照圖3-59所示為其填充從土黃色(R247、G214、B180)到深褐色(R69、G48、B31)的漸變顏色。

提示：通過巧妙的對墻面圖形填充漸變色，繪制出受房檐圖形陰影影響的墻面效果。使墻面圖形更為生動，。

圖3-59 填充墻面顏色

(9)接著參照以上的制作方法，對房子的其他墻面和細節部分進行填充。讀者可以將本書附帶光盤/Chapter-03/“房屋效果圖.cdr”文件導入，取消圖形群組，然后復制相應的圖形至繪圖頁面中即可。效果如圖3-60所示。

圖3-60 填充墻面和細節

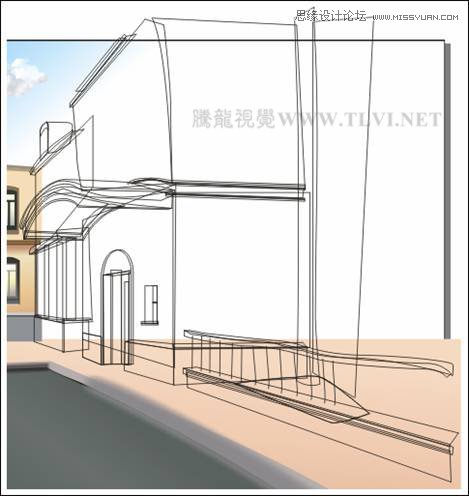

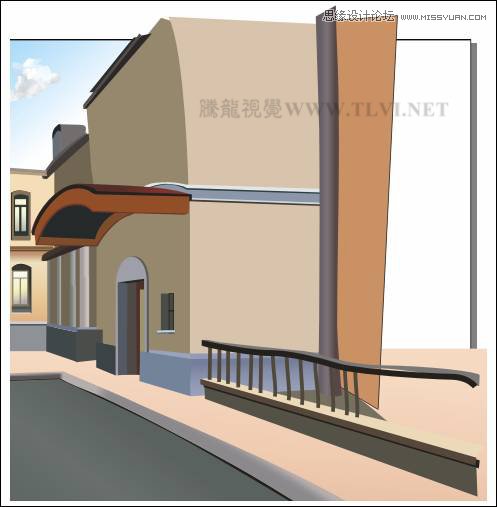

(10)參照圖3-61所示再次繪制右側的房子輪廓圖形，并參照圖3-62所示對墻面和細節進行填充。

圖3-61 繪制房子輪廓圖形

圖3-62 對房子填充顏色

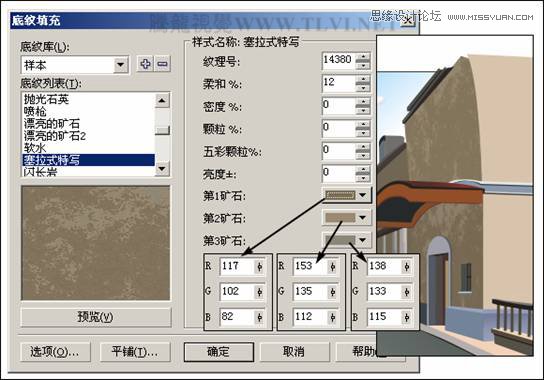

(11)選擇右側房子的墻面，然后單機工具箱中的“填充”工具，在彈出的工具條中單擊“紋理填充對話框”工具按鈕，在彈出的對話框中進行設置，對墻面填充紋理效果。如圖3-63所示。

圖3-63 填充紋理

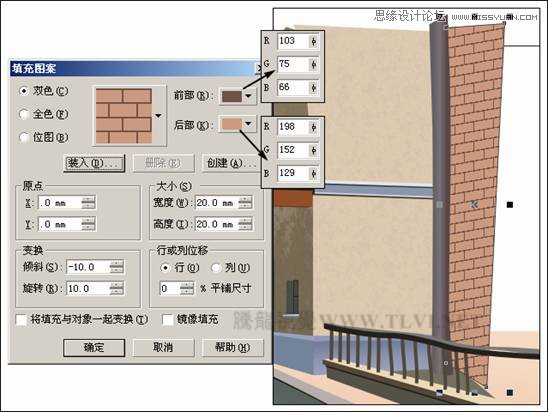

(12)使用相同的方法對側面墻壁填充紋理。然后選擇右側突出的墻面，選擇工具箱中的“填充”工具，在彈出的工具條中單擊“圖案填充對話框”工具按鈕，參照圖3-64所示對其填充圖案。

圖3-64 填充圖案

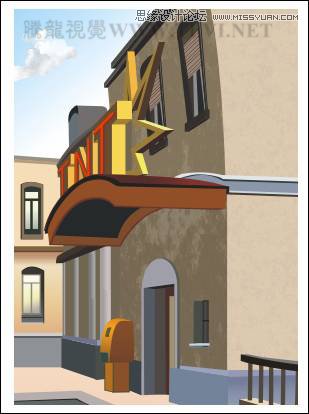

(13)接著再參照圖3-65所示繪制房子的窗戶和裝飾圖形，完成右側房子的繪制。

提示：在繪制窗戶和裝飾圖形時，可以先繪制圖形并執行“效果”→“添加透視點”命令，對圖形進行編輯調整，制作出圖形的透視效果。然后配合使用“交互式立體化”工具，為圖形添加立體化效果。

圖3-65 繪制房子其他圖形

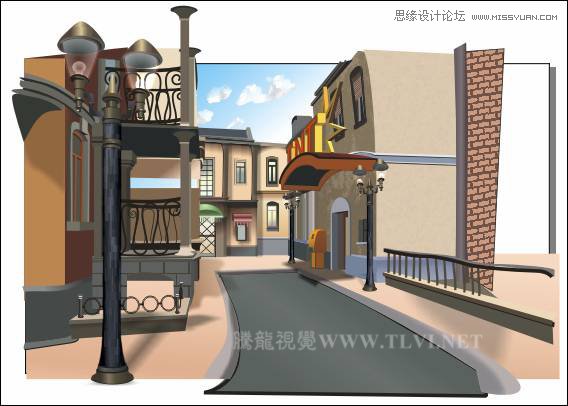

(14)然后參照以上的制作方法，在視圖左側繪制房子輪廓圖形，并為其填充顏色，如圖3-66所示。

圖3-66 繪制左側房子并填充顏色

3.3.4 制作步驟：添加場景中的細節

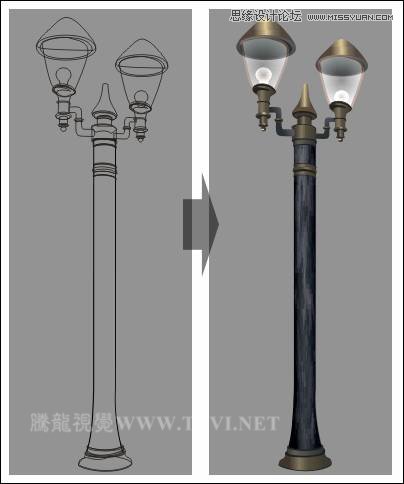

(15)接下來制作路燈。首先參照圖3-67所示繪制路燈的輪廓圖形，然后再分別對其填充顏色。讀者也可以將本書附帶光盤/Chapter-03/“路燈.cdr”文件導入到文檔中使用。

圖3-67 繪制路燈

提示：在這里為了便于觀察制作效果，暫時為圖形添加一個灰色的背景。

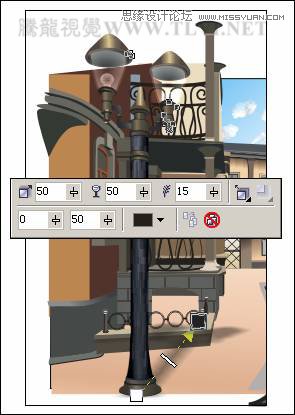

(16)將組成路燈的相關圖形全部選擇，按下鍵將其群組，并將群組對象放置在視圖相應位置，然后選擇工具箱中的“交互式陰影”工具，為路燈添加陰影效果，如圖3-68所示。

圖3-68 添加陰影效果

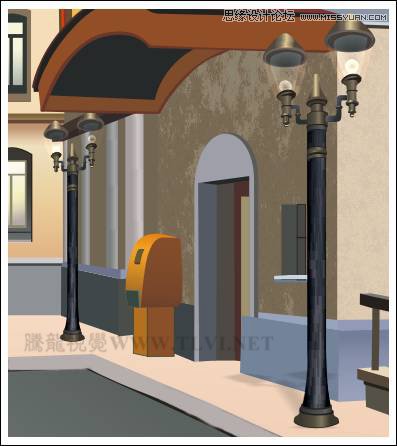

(17)參照圖3-69所示將路燈復制兩個，并分別調整其大小、角度和陰影方向。

圖3-69 復制圖形并調整

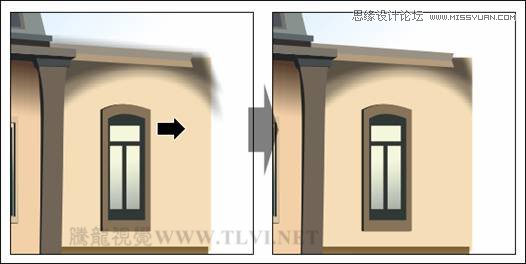

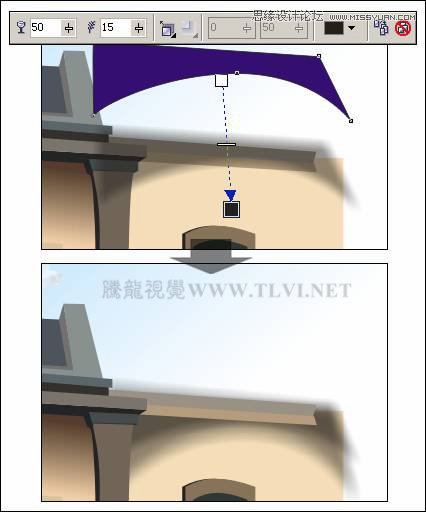

(18)使用“貝塞爾”工具在視圖中繪制不規則圖形，并填充為任意顏色，然后使用“交互式陰影”工具為其添加陰影。完畢后按下鍵拆分陰影，并將原圖形刪除，將拆分后的陰影放置到適當位置，接著將陰影復制，并調整其大小，如圖3-70所示。

圖3-70 繪制圖形并添加陰影

(19)使用“挑選”工具，將兩個陰影同時選擇，執行“效果”→“圖框精確剪裁”→“放置在容器中”命令，當鼠標變成黑色箭頭時單擊后面土黃色墻面，將陰影放置到墻面中，作為墻面的暗部，效果如圖3-71所示。

圖3-71 執行圖框精確剪裁

(20)使用相同的制作方法參照圖3-72所示在視圖中制作其他的陰影及暗部圖像效果。

提示：為其他圖形添加陰影及暗部圖像，使整個畫面更為生動、逼真。

圖3-72 制作陰影效果

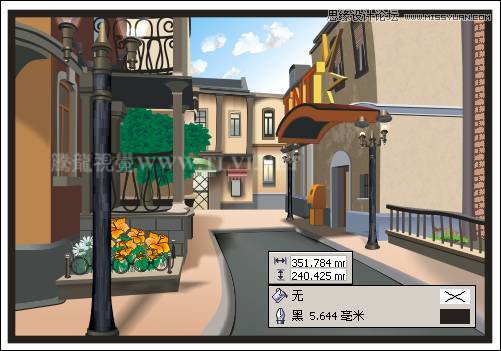

(21)接著在視圖中添加樹、花、草等裝飾圖形。完畢后使用“矩形”工具，在視圖中繪制一個矩形，然后使用“挑選”工具將除矩形外的所有圖形全部選擇，通過圖框精確剪裁的方法，將所繪制的圖形放置到矩形當中，并設置矩形的輪廓寬度，效果如圖3-73所示。

圖3-73 添加裝飾并執行圖框精確剪裁

(22)最后在視圖中添加相關的文字信息，完成該實例的制作，效果如圖3-74所示。如果讀者在制作過程中遇到什么問題，可打開本書附帶光盤/Chapter-03/“街道場景.cdr”文件進行查看。

圖3-74 完成效果

以上就是利用CorelDRAW繪制歐洲古典建筑風格的街道場景畫面過程，希望大家能夠喜歡！
