本教程是向大家介紹如何使用CorelDRAW"圖紙"工具繪制圖紙和螺旋形方法，使用“圖紙”工具，讀者可以輕松的創建出表格、網格背景等對象。教程比較基礎，適合新手學習，轉發過來，希望大家通過本教程，可以更好地掌握圖紙工具的使用方法及操作技巧

繪制圖紙

(1)運行CorelDRAW，執行“文件”→“打開”命令，找到如下素材文件。如圖2-48所示。

圖2-48 打開光盤文件

(2)單擊工具箱中的“多邊形”工具，在其展開的工具條中選擇“圖紙”工具。

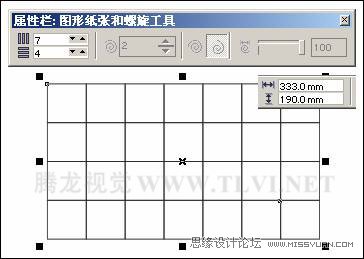

(3)在其屬性欄“圖紙行和列數”數值框中設置列數為7，行數為4，然后在頁面空白處繪制圖紙對象，完畢后選擇“選擇”工具，在屬性欄中調整圖形的大小，如圖2-49所示。

提示：在使用“圖紙”工具繪制時，按住鍵盤上的鍵不放，即可繪制出正方形圖紙對象。

圖2-49 使用“圖紙”工具繪制圖形

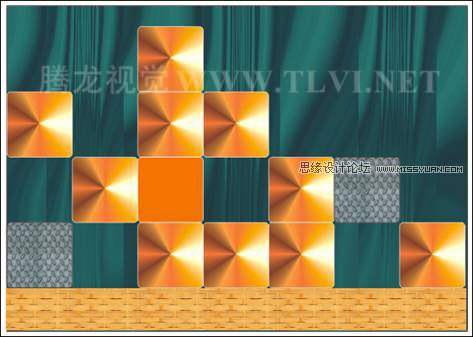

(4)這時使用“選擇”工具移動圖紙對象的位置，可看到移動的是整個網格。若需對其中單獨的方格進行填充或者改變形狀，可以執行“排列”→“取消群組”命令，或者單擊屬性欄上的“取消群組”按鈕。這時圖紙對象中的每個方格都變成可獨立編輯的矩形塊。如圖2-50所示。

圖2-50 進一步編輯圖紙對象

(5)接著將繪制的表格圖形刪除，然后執行“文件”→“導入”命令，導入本書附帶光盤/Chapter-02/“圖表裝飾.cdr”文件，并將其放置到繪圖頁面中相應的位置。如圖2-51所示。

圖2-51 導入光盤文件

2.6.2 繪制螺旋線

“螺旋形”工具是CorelDRAW中一種非常有用的工具，利用它可以方便地繪制出不同形狀的螺紋。

1. 繪制對稱式螺紋

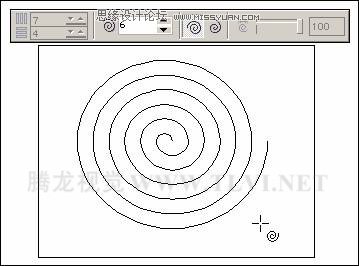

在工具箱中選擇“螺旋形”工具，在其屬性欄中設置“螺紋回圈”參數，指定要繪制的螺紋的圈數。并單擊“對稱式螺紋”按鈕，然后在繪圖頁面內單擊并沿對角線方向拖動鼠標，在合適位置釋放鼠標，即可繪制一個對稱螺旋形。如圖2-57所示。

圖2-57 繪制對稱式螺旋形

提示：在使用“螺旋形”工具，在繪圖頁面中拖動鼠標繪制的過程中，加按鍵，可強制螺旋形具有相同的水平和垂直尺度;若按鍵，則可以中心點開始繪制螺旋形;若同時按下鍵盤上的鍵，則可以中心繪制長、寬相同的螺旋線。但在使用這兩個功能鍵的時候，一定注意要先松開鼠標再松開鍵盤上的按鍵。

2. 繪制對數式螺紋

(1)繪制對數式螺紋與繪制對稱式螺紋相同，首先在其屬性欄中單擊“對數式螺紋”按鈕，并設置“螺紋回圈”和“螺紋擴展參數”。設置對數螺紋每圈間距離的增量。

(2)設置完畢后，在繪圖頁面內單擊并拖動鼠標，繪制對數式螺紋，如圖2-58所示。

圖2-58 繪制對數式螺紋

提示：在對稱式螺紋中，每圈螺紋的間距固定不變;在對數式螺紋中，螺紋之間的間距隨著螺紋向外漸進而增加。用“螺旋形”工具繪制的對象，無論是對稱式螺紋還是對數式螺紋，都是和直線、曲線相類似的、具有開放式路徑的曲線對象。

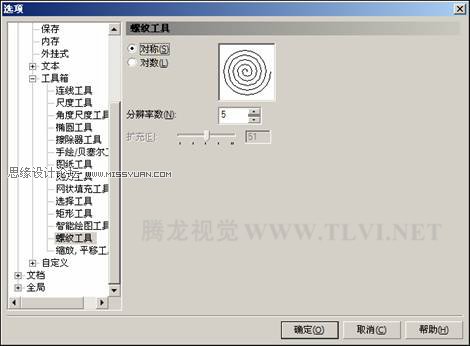

(3)雙擊“螺旋形”工具，將彈出帶有螺紋工具選項的“選項”對話框，如圖2-59所示。在該對話框中，可以對要繪制的螺紋的形式和參數進行設定。

圖2-59 展示了選項對話框

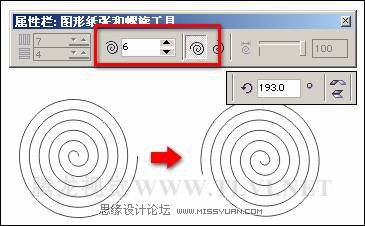

(4)根據上面的功能介紹，使用“螺旋形”工具，首先在屬性欄中進行設置，然后按下鍵在頁面空白處繪制螺紋圖形，然后再選擇“選擇”工具，在其屬性欄中調整其旋轉角度。如圖2-60所示。

圖2-60 繪制螺旋

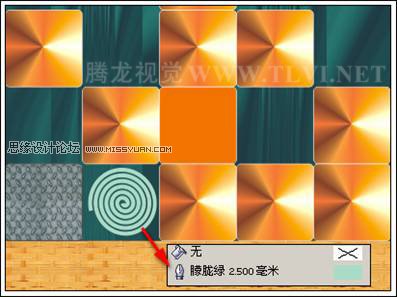

(5)參照圖2-61所示調整螺旋形的大小和位置，然后設置其輪廓色和輪廓寬度。

圖2-61 設置“輪廓筆”對話框

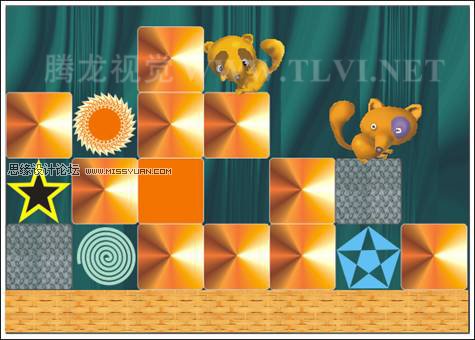

(6)執行“文件”→“導入”命令，導入本書附帶光盤/Chapter-02/“小動物及其他裝飾圖形.cdr”文件，接著按下鍵上的鍵，將圖形取消群組，然后參照圖2-62所示，調整圖形位置。

圖2-62 導入光盤文件

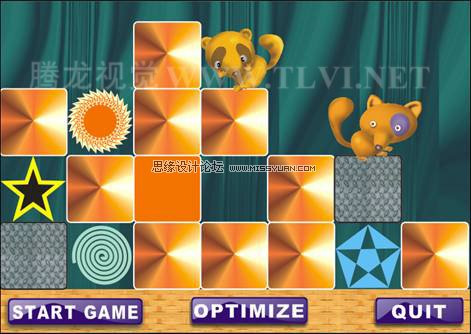

(7)最后在頁面底部添加按鈕圖形和相關文字信息，完成本實例的制作，如圖2-63所示。讀者可打開本書附帶光盤/Chapter-02/“游戲.cdr”文件進行查閱。

圖2-63 最終效果

教程結束，以上就是使用CorelDRAW"圖紙"工具繪制圖紙和螺旋形過程，希望大家看完之后會有一定的幫助，謝謝大家觀看本教程！
