本教程是向大家介紹CorelDRAW度量工具的應用，在創建技術圖表、建筑施工圖等需要精確度量尺寸，嚴格把持比例的繪圖任務時，使用曲線工具組中的“度量”工具可以幫助用戶輕松完成任務。下面將通過一組操作，從而使讀者掌握該工具的使用方法和操作技巧。

(1)執行“文件”→“導入”命令，參照圖3-73所示調整圖形的位置。

圖3-73 導入文件

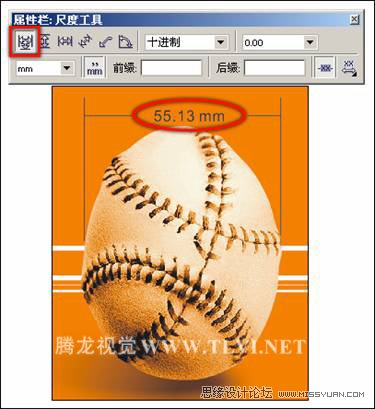

(2)選擇工具箱中的“度量”工具，在屬性欄中單擊“自動尺度”工具按鈕，在蛋殼的左側單擊鼠標，自動吸附到對齊點。移動鼠標到右側的對齊點后單擊，出現一條直線。然后再向上移動鼠標，并在直線的中點單擊，即可建立一條尺寸線，并顯示度量的尺寸數據，如圖3-74所示。

圖3-74 度量蛋殼寬度

(3)按下鍵返回到建立尺度線前的狀態，單擊屬性欄中的“傾斜尺度”工具。在蛋殼的左上角對齊點上單擊，然后移動鼠標到右下角的對齊點上。單擊鼠標并沿尺度線水平移動，將指針移動到度量的中央，再次單擊就會出現傾斜度量的尺寸數值，如圖3-75所示。

圖3-75 建立傾斜度量線

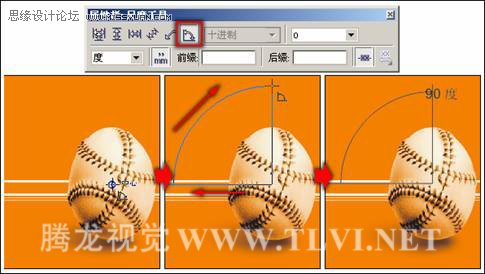

(4)再次按下鍵上步操作狀態，在其屬性欄中單擊“角度尺工具”按鈕，在蛋殼的中心部位單擊鼠標，確定角度中心點，接著水平移動鼠標至球體的左端并單擊，然后再向球體的頂端移動鼠標，在移動的過程中會看到一條弧線隨著拖動做出變化，在合適的位置處單擊，這樣就建立了一條角度尺度線，如圖3-74所示。

圖3-74 使用“度量”工具

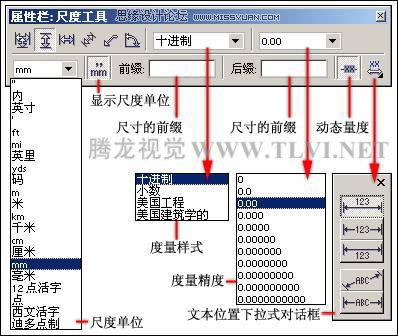

提示：在使用“度量”工具時，可以在拖動鼠標的同時按下鍵，以確保繪制的線為直線。并且我們在移動鼠標的過程中會看到一條弧線隨著拖動而變化，讀者可以根據實際需要任意調整弧線大小和位置。此外在屬性欄內用戶還可以設置度量的單位、采用的制式、度量精度以及文字的位置細致的調整，以圓滿完成對圖形的標注工作。如圖3-75所示，展示了其屬性欄參數。

圖3-75 尺度工具的屬性欄

(5)將角尺度線和文字全部設置成白色。使用“選擇”工具，選中角尺度線右側的文字，調整文字的位置，并修改其字體大小為14，如圖3-76所示。

圖3-76 調整字體大小

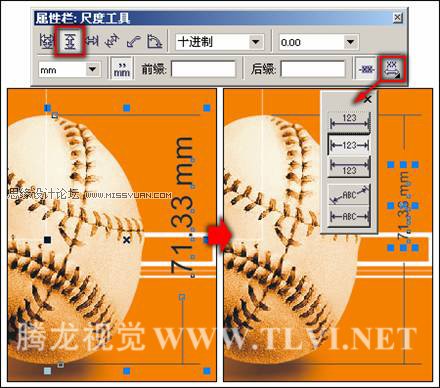

(6)繼續使用“度量”工具，在其屬性欄中單擊“垂直尺度工具”按鈕，然后在蛋殼的頂端單擊，定義起始點;在蛋殼的底端單擊，定義結束點。移動鼠標至蛋殼圖形的右側，然后單擊鼠標，這時可看到垂直度量的尺寸數據及使用單位。

(7)然后單擊屬性欄中的“文本位置下拉式對話框”按鈕，在彈出的下拉式對話框中選擇第2種文本格式，并設置字體大小為12，如圖3-77所示。

圖3-77 創建尺度線

提示：在“文本設置下拉對話框”中有幾種不同的文本設置方式，讀者可根據需要進行設置。

(8)將尺度線和文字全部設置成白色，然后對尺度線的寬度進行調整，并對文字的位置進行調整，如圖3-78所示。

圖3-78 調整尺度線的大小

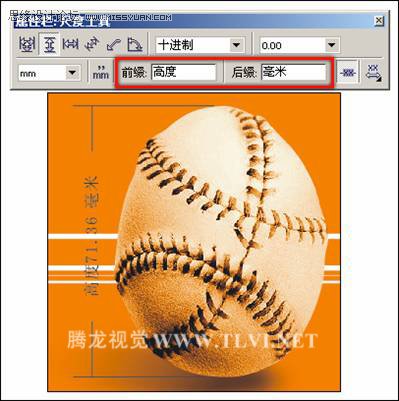

(9)此外，當取消“顯示尺度單位”按鈕的選擇狀態，并在“前綴”文本框中輸入“高度”，在“后綴”文本框內輸入“毫米”字樣。完畢后在蛋殼左側建立一條垂直尺寸線，可看到度量數值前面和后面都加上了新輸入的文字，如圖3-79所示。

圖3-79 建立帶前、后綴的垂直尺寸線

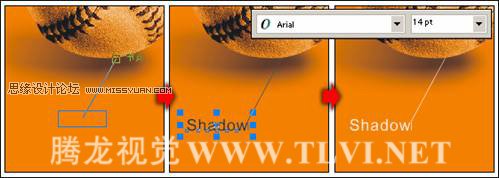

(10)在“度量”工具的屬性欄中單擊“標注工具”按鈕，然后在頁面相應位置單擊，定義標注線的起點;然后移動鼠標在拖動的過程會出現一個矩形線框，到合適位置后雙擊鼠標，這時矩形線框轉變為文本輸入狀態，直接輸入文字即可。如圖3-80所示。

圖3-80 添加標注

提示：當確定標注線起點后，拖動鼠標。在合適的位置單擊鼠標，繼續拖動鼠標將繪制出折線。再次單擊鼠標，矩形線框將轉變為文本輸入狀態，輸入文字即可。

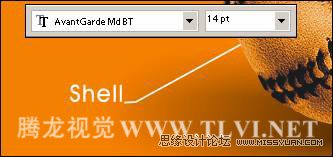

(11)繼續使用“標注”工具繪制直線和標注文字，效果如圖3-81所示。

圖3-81 繪制標注

(12)接著使用“矩形”工具和“3點曲線”工具，繪制出其他裝飾圖形，效果如圖3-82所示。

圖3-82 完成效果

教程結束，以上就是CorelDRAW度量工具應用介紹，希望大家通過本篇教程，能熟練掌握度量工具的使用方法和操作技巧。
