本教程向朋友們介紹coreldraw中的點陣圖轉矢量圖，教程比較基礎，介紹的內容頁很重點，需要的朋友們快來學習學習一下吧！

　　用coreldraw將點陣圖轉換為矢量圖，不僅能實現圖形轉換的功能，在轉換的同時還可以指定效果來得到特殊的矢量圖，下面我們就來看看coreldraw中點陣圖轉換為矢量圖的操作方法。

　　轉換方法

　　準備好一張點陣圖，導入到coreldraw中（圖1）。

　　
圖1

　　選中圖片點擊鼠標右鍵，在菜單中可以看到"描繪位圖"（圖2）選項，選中后coreldraw將跳轉到coreltrace中去編輯位圖。

圖2

　　coreltrace是coreldraw帶的專業點陣圖轉換矢量圖工具，整個軟件的界面功能分布很簡單，左邊是轉換的工具選擇，如按輪廓、高級輪廓、中心線、中心線輪廓、素描、馬賽克、3d馬賽克、木刻一共八種方式轉換。選定其中一個方式后在菜單欄上出現相應的工具設置選項，應用設置后在"描繪結果"窗口中可以看到最后的矢量圖效果（圖3）。

　　下面我們詳細介紹這八種轉換方式。

圖3

一、按輪廓

　　這是最直接的一種轉換方式，只需要設置一下轉換的精確度（圖4），點擊描繪按鈕即可。

圖4

　　 精確度的值越小，轉換后的圖像輪廓越光滑，反之精確度的值越大，轉換后的圖像失真情況越小，即改變最小。我們把精確度設定為20，看看得到的這個卡通圖像的效果（圖5）。

圖5

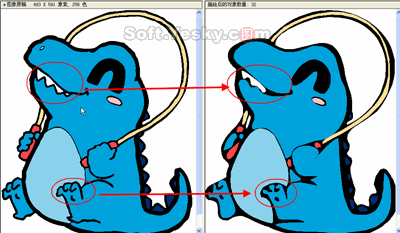

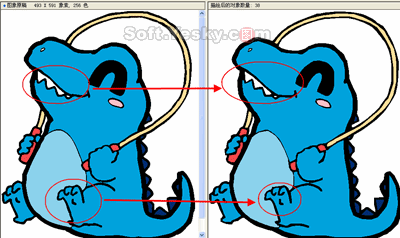

　　原圖中一些銳利的輪廓被圓滑了，把精確度設定到100，得到的描繪結果發現原圖中的銳利輪廓依然存在（圖6）。

圖6

　　二、按高級輪廓

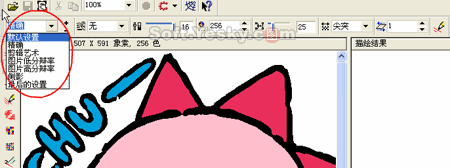

　　使用高級輪廓的轉換方式，可設置的參數就很多了，程序也提供了各種預制好的模式，選擇它們就可以得到相應的參數（圖7）.

圖7

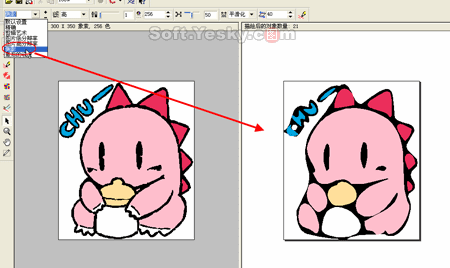

　　如我們選擇"側影"效果，點擊描繪圖標后在描繪結果面板中看到它的矢量圖效果（圖8）.

圖8

　　"按高級輪廓"工具的具體自定義設計參數包括：雜點過濾器、圖形繁簡度、色彩數值、節點縮減、節點類型和最小對象大小。

　　雜點過濾器包括：無、低和高三種方式（圖9）。

圖9

　　轉換后圖形的繁簡復雜程度可以設定數值或用拉桿來調節（圖10）.

圖10

　　最大色彩數是在2--256之間調節，色彩數值越小生成的文件體積越?。▓D11）.

圖11

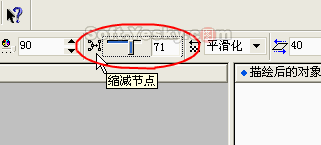

　　 節點縮減是讓生成的矢量圖形的節點個數，可在1-100內選擇，設定的節點個數越多生成的矢量圖上的節點就越少（圖12）.

圖12

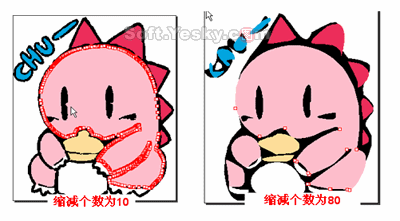

　　為了更詳細地說明它的特點，我們分別設定縮減節點的個數為10和80兩組，再看看最終得到的矢量圖上顯示的節點情況（圖13）。

圖13

　　節點類型有尖突和平滑化兩種選擇（圖14），使用尖突生成的矢量圖上的節點比使用平滑化的要多。

圖14

　　最小對象大小，可以在1--500之間調節（圖15）。

圖15

三、按中心線

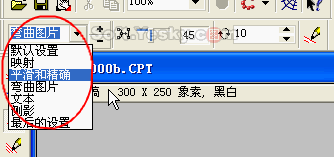

　　這種轉換方式要求原來的圖片是黑白色的才能使用，和按高級輪廓一樣，按中心線也預制了幾種模式，套用就可以了（圖16）。

圖16

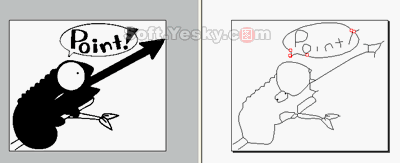

　　按中心線可以設置的參數只有"縮減節點"和"重復"，按中心描繪后的矢量圖效果只保留了原圖的邊緣線，像是用鋼筆畫的圖一樣（圖17）。

圖17

　　四、按中心線輪廓

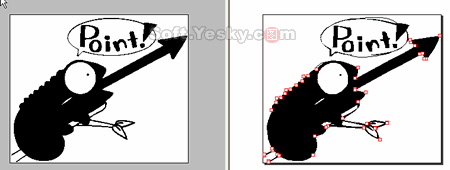

　　按中心線輪廓的參數設置比按中心線增加了"精確度"選項，它也是要求原圖必須是黑白色，轉換后的矢量圖不像按中心線那樣只有圖的邊線條，用這種方式轉換得到矢量圖和原圖差別不大（圖18）。

圖18

　五、素描

　　素描我們都知道是鉛筆繪畫的效果，調節素描圖需要設置的選項較多。

　　行間距：是控制鉛筆線條效果的，數值越小鉛筆的筆畫越密，數值越大鉛筆的筆畫越疏（圖19）。

圖19

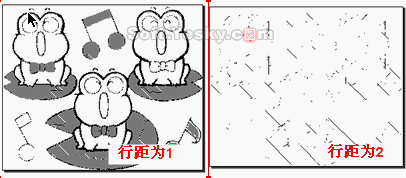

　　行距的數值越小得到的矢量圖視覺越清楚，行距數值越大得到的矢量圖形線條越少，圖形看起來越疏散。我們把行距的數值調整到1和30，看看得到的圖像效果對比（圖20）。

圖20

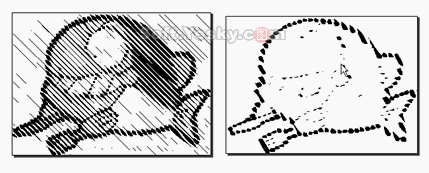

　　圖層是指橫畫、豎畫和不同角度的斜畫，生成的矢量圖中它們都各自為不同的層。圖層和圖層角度關系緊密，圖層角度是不同層描描繪的方向角度（圖21）。

圖21

　　閥值也是調節圖像線條的疏密程度，閥值越小線條越疏散，閥值越大線條越緊密（圖22）。

圖22

　　六、馬賽克

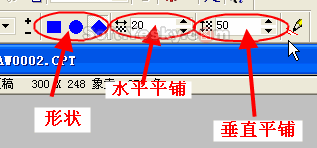

　　顧名思義，馬賽克就是獲得的矢量圖是馬賽克效果。在馬賽克的參數設置中可以選擇馬賽克的形狀、水平平鋪和垂直平鋪。

圖23

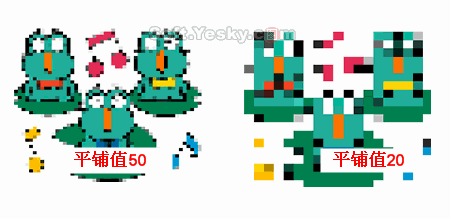

　　平鋪的數值越小，矢量圖的效果越模糊，數值越大，矢量圖的效果保留了較好的原圖效果（圖24）。

圖24

七、3d馬賽克

　　和馬賽克的方式差不多，只是3d馬賽克立體感很強（圖25）。

圖25

　　八、木刻

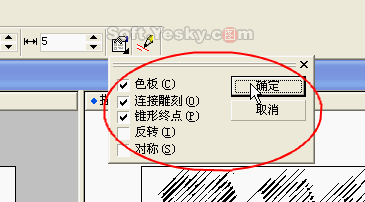

　　木刻的效果設置選項包括：縮減節點、閥值、角度、寬度和木刻屬性。大多數選項前面都介紹過了，木刻屬性是選擇色板、連接雕刻、錐形終點、反轉和對稱等等（圖26）。

圖26

　　使用木刻得到的矢量圖效果多種多樣（圖27）。

圖27

　　教程結束，以上就是coreldraw中點陣圖轉矢量圖入門教程，希望能對大家有所幫助！
