這篇教程像武林網的朋友們介紹用CDR繪制左輪手槍的方法，教程不算經典，也不算太難，主要希望武林網的朋友們通過這篇教程學會在CDR里的基本色彩控制和基本操作。我們先看看繪制的效果圖：

當然，這幅圖還算不上逼真，最終選擇了這副圖作為本文的圖例，就是想初步的演示一下圖形各部分的制作方法，從而讓感到迷惑的朋友對此有個基本的認識。不過我可以告訴你，用CorelDraw是可以做出照片 級的圖像來的！但不是每個人都能夠作的出來，那需要不斷的學習CorelDraw的應用技巧、積累一定的經驗。接下來我們就來對本圖例的制作過程進行刨析講解，看看各部分是怎樣制作的。

我們首先要確定其基本外形，繪制這只左輪槍的外形有一定的難度，（但也不是很難哦，只要你具備CorelDraw基本曲線編輯基礎就可以輕松的完成）。當然主要是外形比例不好把握，要是偏差太大到最后又浪費時間又難看。下面講一個簡單的方式，只要你還沒有忘記格點輔助功能，對照圖例塑造外形那簡直是小菜一碟。使用格點輔助我們完成外形的塑造，即快又準確。即使你忘了如何使用也沒有關系，下面就打開CorelDraw10讓我們重新來過！

為了避免產生不必要的誤會，首先要對CorelDraw10的屬性欄的基本參數進行一下設置（如圖2）。

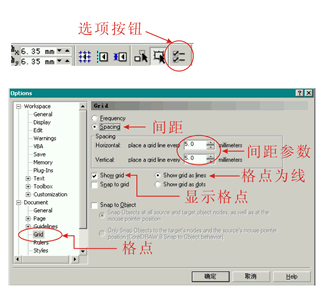

尤其是尺寸單位一定要設置成毫米（millimeters），要不然在下面的繪制過程中就會出亂子?。ㄗⅲ喊聪?quot;視為已填充"按鈕，未填充的圖形可以很容易的選中）下面就對格點進行設置，選擇屬性欄上最后一個Options（選項）按鈕，點擊打開Options（選項）對話窗口，在左邊樹狀菜單內點擊 Document（文件）名前的"+"號，展開后再點擊Grid（格點），這時右邊就會出現Gnid（格點）參數選項，設置各項參數（如圖3）

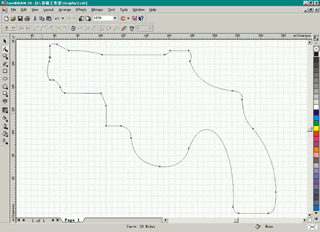

點擊確定回到繪圖區，把繪圖頁面放大一些，在頁面中心位置繪制一封閉曲線圖形（如圖4），這就是左輪槍的基本外輪廓，它決定了最終圖形的效果，一定要耐心調整，盡量與圖例相符！

外輪廓繪制完成后，另外在外輪廓內再繪制三個小圖形，形狀位置（如圖5），我們接下來要使用修剪功能使它們全部在外輪廓中處于鏤空狀態，首先操作圖形中最小的那個準備鏤空的造型。

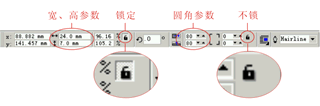

這里有必要講述一下小圖形的快捷而準確的繪制方法：使用矩形工具在圖5所示的位置繪制一個矩形，調整屬性欄的寬、高為：24mm×7mm,圓角參數為：80×80（如圖6）

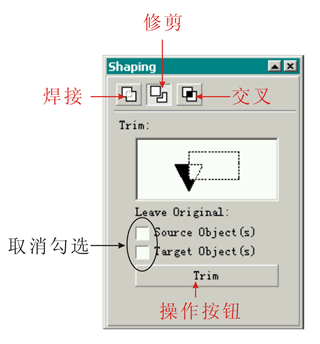

最后別忘了按回車鍵確認。這樣一來你繪制的這個圖形就和圖例上的一摸一樣了。調整好位置以后，在菜單欄內點擊Arrange（安排），在彈出的菜單里選擇Shaping（造型）選項內的Trim（修剪）選項，點擊它打開 Shaping（造型）操作面板，面板上三個功能依次為Weld（焊接）、Trim（修剪）、Intersect（交叉），我們要使用的是Trim（修剪）功能，另外將要用到是Intersect（交叉）功能，在下面實際應用時再具體介紹。修改上面的選項，取消Source Object和Target Object選項前的"√"號。（如圖7）

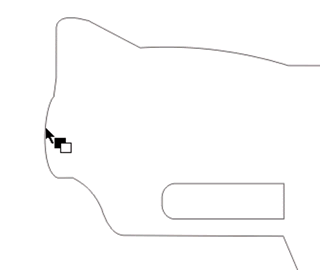

確定剛才繪制的小圖形處于被選擇狀態，按下Shaping（造型）面板上的Trim操作按鈕，這時鼠標指針會發生變化，點擊手槍的外輪廓的邊緣線將圖形修剪為鏤空狀態（如圖8）。

然后依次使用同樣的方法，使另外兩個圖形在手槍外輪廓中形成鏤空狀態。操作完成后的圖形看上去似乎并沒有什么改變，這是因為圖形沒有被填充，仍然以線條顯示的結果。將其選中，然后在色盤上點擊選擇一種顏色給圖形填充，最終效果（如圖9）。

見（圖10）

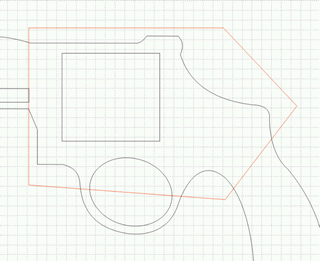

下面就讓我們看一下制作這個封閉曲線圖形的過程，（為了便于觀察將該圖形以紅色邊線顯示）。繪制一矩形，（按鍵盤快捷鍵Ctrl+Q將其轉化為曲線）使用造型工具調整成為形狀、位置（如圖11）的多邊形

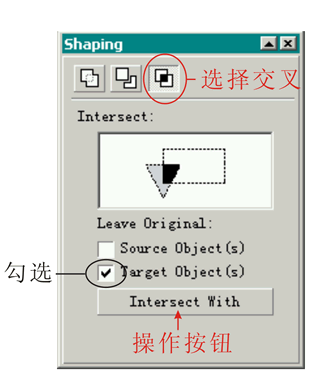

在Shaping（造型）面板選擇Intersect（交叉）選項，設置其狀態（如圖12）

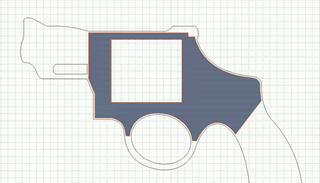

確定多邊形處于被選擇狀態，用鼠標點擊面板上的Intersect With（交叉于…）操作按鈕，在繪圖區點擊手槍輪廓邊線，操作完成后填充一種顏色結果如（圖13）

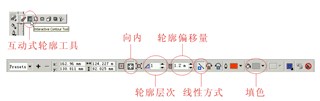

很顯然這樣的結果不是我們最終想要的結果，還需要將其邊界向內縮進一些，當然，用造型工具一點一點的也可以完成，不過這里我們將使用一種更簡單方法將其邊界向內縮進。首先選中多邊形，右鍵點擊色盤上的"×"號將其邊框取消，在工具欄內Interctive Blend Tool（互動式調和工具）圖標上按下鼠標左鍵，不要松手，待彈出復選工具欄后選擇Interctive Contour Tool（互動式輪廓工具），直接修改屬性欄內的參數，將偏移方式選擇為Inside（向內）、Contour Steps（輪廓層次）設為："2"、Contour Offset（輪廓偏移量）設為："1.0mm"、將"線性方式"按鈕按下（如圖14）

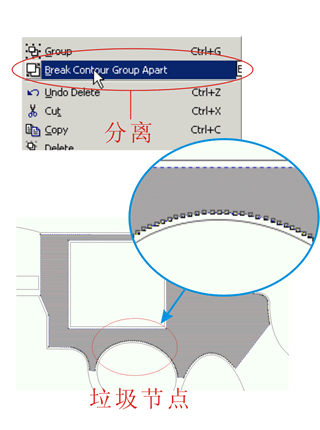

如果此時看不到輪廓的變化，可以修改一下屬性欄內輪廓顏色。用鼠標右鍵點擊該圖形，在右鍵菜單內選擇Break Contoursgroups apart（分離）選項，使圖形與輪廓分離，然后選中其輪廓按鍵盤上的Delete鍵將輪廓刪除。不過這樣有個缺點就是產生的節點太多，但是用不著擔心，用造型工具選中圖形，將會看到圖形上（尤其是弧線處）布滿了大量的垃圾節點，下面就讓我們來個快速消滅之（如圖15）

　點擊屬性欄內的Select All nodes（選中全部節點）圖標，此時Curve Smoothness（節點平滑）參數窗口就會被激活，點一下緊挨著窗口后面的小圖標，將彈出的游標滑塊稍微向右邊托動，使窗口中的數字增加到1時松開鼠標按鍵，這樣一來就可以除去那些不需要的垃圾節點了（如圖16）。（注：如果數字過大就會將圖形中的直線部分變為平滑的曲線！）用形狀工具調整一下，使其符合圖例中所示的形狀。是不是很容易呢……

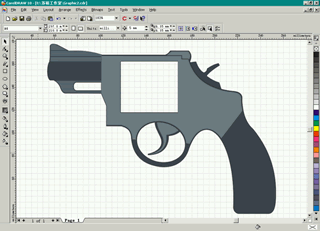

用以上所講的方法添加各部件（如圖17）

明白了以上的步驟，那么下面做手槍手柄的外輪廓就會容易的多了。使用橢圓工具在手槍輪廓的手柄位置繪制一拖圓形，大小位置（如圖18）

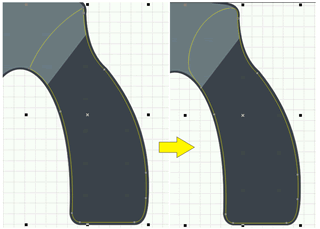

使用上面我們所講的Intersect（交叉）功能將其與手槍輪廓交叉，得到的圖形將其輪廓用以上所講的方法向內縮進一些，偏移量為："1.2mm"，然后將不需要的節點使用"節點平滑"功能去除，再對其頂部曲線修改一下就可以了（如圖19）

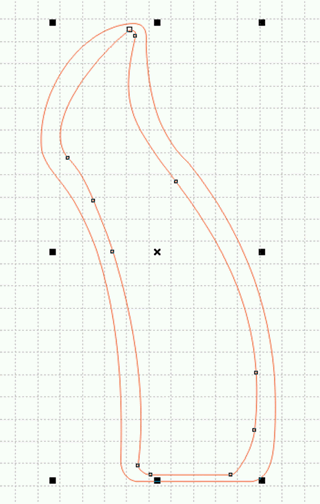

手柄需要進行調和，才能使其具有立體和真實感，調和是在最少兩個圖形間進行的，所以需要再繪制一個（如圖20）

這個圖形可以通過Interctive Contour Tool（互動式輪廓工具）而得到，上面我已經講過它的使用方法，將輪廓形式設置為"向內"，輪廓層次為："1"，不同的是輪廓偏移量設定為?quot;5mm"，分離后則不要刪除輪廓，之后同樣使用Curve Smoothness（節點平滑）功能將其多余的節點去除，最后將其尖角的地方用"造型工具"調平滑一些（如下圖）

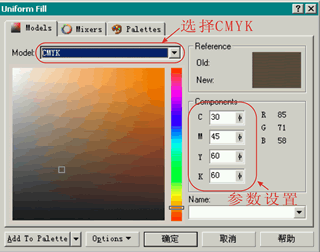

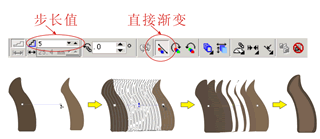

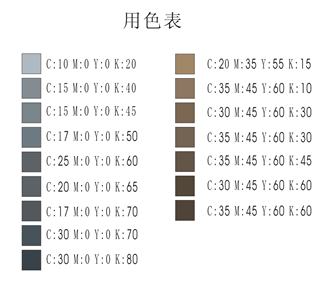

 調和之前在這里我們首先給圖形上色，（色彩是繪制照片級圖像的靈魂，一定要在平時多加練習和觀察）！選中大一點的手柄圖形，使用鍵盤快捷鍵 Shift+F11打開Uniform Fill（標準填色）對話框，設置填色C30、M45、Y60、K60（如圖21），完成后按確鍵關閉對話框，用同樣的方法將小圖形的顏色CMYK參數分別設置為：C30、M45、Y60、K30，然后把兩圖形的邊框取消，點擊Interctive Blend Tool（互動式調和工具），用鼠標左鍵點擊大手柄圖形，不要松開按鍵直接托向小圖形中心，當出現連續狀態時松開鼠標，修改屬性欄步長值參數為5（如圖 22）

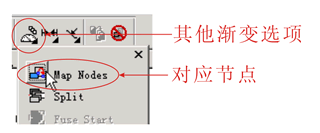

可以看到疊壓后的結果并不理想，下面就使用節點對應功能調整一下。確定連續的圖形處于全部選中狀態，點擊一下屬性欄內的Miscellaneous Blend Option（其他漸變選項）圖標，在彈出的復選框內點擊Map Nodes（對應節點）選項圖標（如圖23）

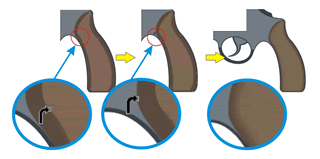

鼠標指針就會變成黑色的彎箭頭狀，此時選中狀態只出現在最上層的那個小手柄圖形上面，其節點也全部顯示出來，點擊其中的一個節點，同樣的狀態就會下移到了大手柄圖形上了，再點擊其中的一個相對應的節點，操作過程（如圖24）

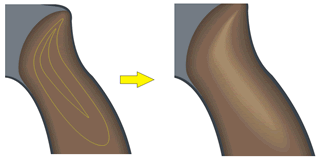

或許你操作的結果和圖例可能不完全一樣，你可以繼續重復的對應兩個圖形的其他節點，直至你滿意為止。（注：圖形之間的調和注重節點的對數，也就是說兩個圖形包括節點的數量、位置越相似，那么調和出來的結果就越圓滑），手柄的高光處（如圖25）的調和圖形和手柄的做法類似，做法與步驟這里就不再陳述了。(大一點的圖形色彩參數為：C30、M45、Y60、K30，小圖形色彩參數為：C20、M35、Y55、K15)

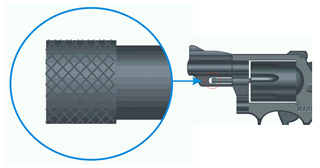

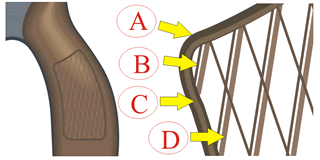

手柄上的木刻效果和槍身上凹凸的菱形效果，是深色和淺色線條疊加后在視覺上產生的一種錯覺，顏色的明暗變化起到了決定性的作用?？匆幌路糯蟮男Ч憔蜁f：哎，原來如此?。。ㄈ鐖D26－27）（圖26：A線填色C35、M45、Y60、K60，線寬1.0mm；B線C35、M45、Y60、K45，線寬0.2mm；C線C35、M45、Y60、K30，線寬0.4mm；D線C35、M45、Y60、K10；圖27：A線填色C17、M0、Y0、K70，線寬0.2mm；B線填色C15、M0、Y0、K45，線寬0.2mm）

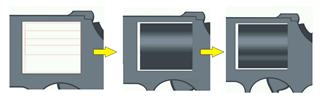

將兩個小一些的矩形調和，步長值為："5"、填充色分別為：深色C30、M0、Y0、K80、淺色C15、M0、Y0、K40，填充顏色后取消其外框，將調和后的圖形整體復制一個，將復制圖形淺色值改為C20、M0、Y0、K65，縮小其高度，將復制圖形放置在下面，最后將矩形填充為深色并取消邊框。轉輪上的三個凹形效果的調和與轉輪步驟一樣，在此我就不再羅嗦了（如圖29）。

至此本文已告一段落了，至于槍身上的其他部件沒有必要和本文的圖例完全相同，可根據自己的想法隨意添加和創造，盡量把自己的想象力和創造力發揮出來，這樣才是本文的最終目的所在。下面的圖例供你參考（如圖30－32）。相信你是能夠獨立完成的。填色過程中也不一定非要和本例完全相同，可以試試其他色彩填充后的效果，說不一定經過你的再創意會出現更加逼真和意想不到的效果。

教程結束，以上就是CDR繪制逼真的左輪手槍實例教程，希望對大家有所幫助！
