1.2.1　繪制幾何圖形

　　在我們繪制的圖形對象中，有很大一部分是由幾何圖形 組成的，其中矩形、橢圓和多邊形是各種復雜圖形的最基本的組成部分。為此， CorelDRAW 10在其Tool Box（工具箱）中提供了一些用于繪制幾何圖形的工具。這些工具的 使用方法都是一樣的。

 Rectangle Tool(矩形工具)

　　使用 Rectangle Tool(矩形工具)可以繪制出矩形和正方 形。

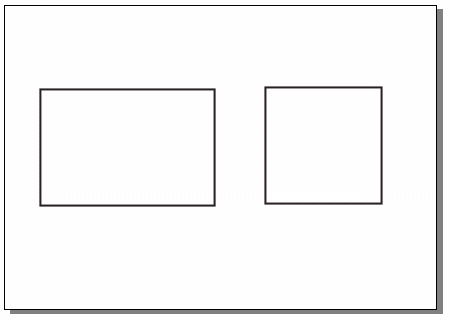

1-20 用炬形工具繪制的矩形和正方形

　　使用 Rectangle Tool(矩形工具)繪制矩形或正方形后， 在屬性欄中則顯示出該圖形對象的屬性參數，通過改變屬性欄中的相關參數設置 ，可以精確的創建矩形或正方形。

圖 1-21 矩形工具的屬性欄

　　在 框中可以設置或更改該矩形或正方形中心點位置的坐標 值；

　　在 框中可以設置或更改該矩形或正方形的長、寬尺寸值；

　　在 框中可以設置或更改該矩形或正方形的長、寬比例值；

　　在 框中可以設置或更改該矩形或正方形的旋轉角度值；

　　在 下拉選項框中，可以設置或更改該矩形或正方形邊線線 條的寬度。

Ellipse Tool(橢圓工具)

　　使用 Ellipse Tool(橢圓工具)可以繪制出橢圓、圓、餅 形和圓弧。在選中Ellipse Tool(橢圓工具)后，使用屬性欄中的 （橢圓）、 （餅形）或 （圓?。┻x項，可以比較精確的繪制和修改圖形的外觀 屬性。

圖 1-23 橢圓工具的屬性欄

　　橢圓工具屬性欄中的設置方法同矩形工具屬性欄的設置 相似。

　　在 欄中切換不同的按鈕，可以繪制出橢圓形、圓形、餅形 或圓弧；

　　在 框中設置餅形或圓弧的起止角度，可以得到不同的餅形 或圓弧。

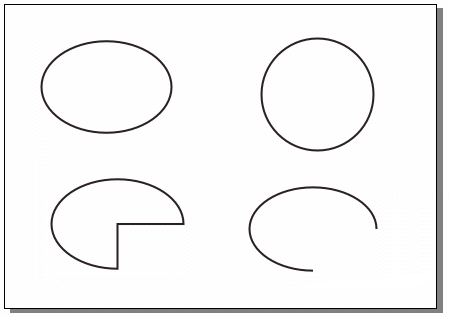

圖 1-22 用橢圓工具繪制出的橢圓形、圓形、餅形和圓弧
